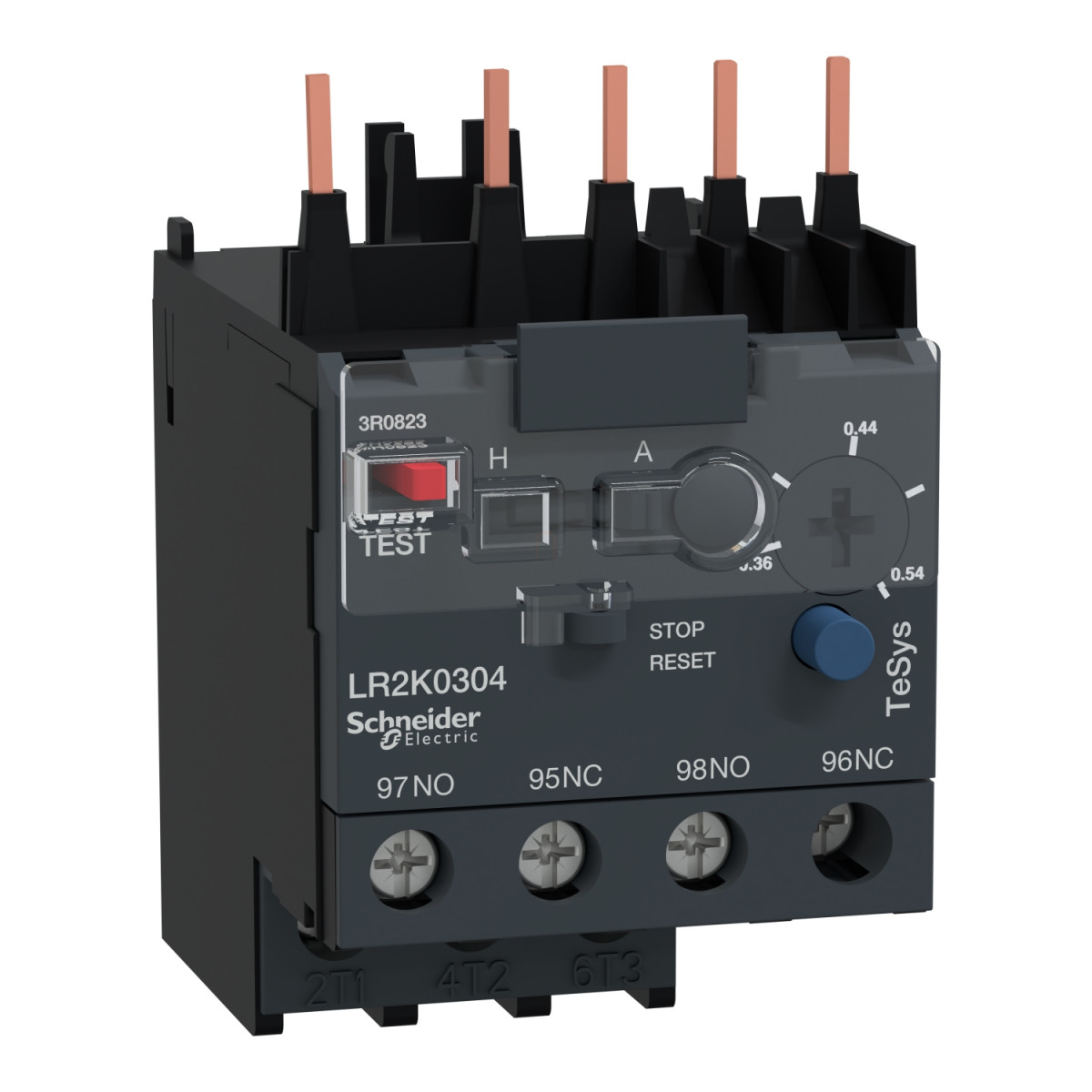

A Schneider Electric TeSys LR2K0304 differenciál hőkioldó relé az ipari automatizálás és motorvédelem területén kiemelkedő megoldást kínál. Ez a kompakt készülék a TeSys K termékcsaládba tartozik, és kifejezetten a 0,36-0,54 A tartományban működő motorok védelmére tervezték. A 10A osztályba sorolt relé megbízható működést biztosít és hatékonyan védi a motorokat a túlterhelés, megszorulás és fáziskiesés ellen.
A TeSys LR2K0304 differenciál hőkioldó relé különleges tulajdonsága az integrált manuális-automatikus reset funkció, amely lehetővé teszi a felhasználó számára, hogy a kék nyomógomb és választókapcsoló segítségével állítsa be a kívánt működési módot. A készülék tartalmaz egy sárga kioldásjelzőt, amely azonnal láthatóvá teszi az esetleges hibákat, valamint egy piros nyomógombot a kioldási teszt funkcióhoz. A relé kiváló kiegészítője az áramköri megszakítóknak, hiszen a mágneses és termikus védelmet kombinálva tökéletes motorindító megoldást biztosít.
A TeSys LR2K0304 műszaki paraméterei kimagasló minőséget tükröznek. A készülék IP2X védettséggel rendelkezik az IEC 60529 szabvány szerint. Működési hőmérséklet-tartománya -20...55 °C teljesítménycsökkenés nélkül, illetve -30...60 °C teljesítménycsökkenéssel az IEC 60947 szabvány szerint. A relé telepíthető közvetlenül kontaktor alá, lemezre vagy sínre speciális tartozékok segítségével. A csatlakozások csavaros kapcsokkal történnek, amelyek 1,5-4 mm² tömör vagy 0,75-4 mm² rugalmas vezetékekhez használhatók. A készülék meghúzási nyomatéka 1,3 Nm. A TeSys LR2K0304 kompatibilis többek között az LP1K, LC7K, LP4K és LC1K típusú kontaktorokkal, így sokoldalú alkalmazhatóságot biztosít.
A TeSys K sorozat további előnyei közé tartozik a 45 mm széles kompakt kialakítás, amely lehetővé teszi, hogy a relék és a TeSys K kontaktorok rendkívül helytakarékos indítóegységet alkossanak. A készülék hatékonyan véd a motorok túlterhelése, megszorulása és fáziskiesése ellen. A termék megbízhatóságát nemzetközi tanúsítványok is igazolják, többek között UL, CSA és UKCA. A mechanikai robusztusság terén is kiemelkedő, hiszen az NO érintkező 10 Gn 11 ms-os ütésnek, valamint 2 Gn 5-300 Hz rezgésnek is ellenáll az IEC 60068-2-27 és IEC 60068-2-6 szabványok szerint. A TeSys K termékcsalád megbízhatósága, optimalizált védelmi funkciói és kompakt kialakítása ideális választássá teszik kisebb motorok védelmére és vezérlésére.
Schneider Electric TeSys LR2 K - LR2K0304 - Hőkioldó 0,36...0,54A műszaki adatok
Fő jellemzők
Termékcsalád: TeSys
Terméknév: TeSys LRK
Terméktípus: Differenciál hőkioldó relé
Rövid készüléknév: LR2K
Relé alkalmazás: Motorvédelem
Termék kompatibilitás: LP1K, LC7K, LP4K, LC1K
Hálózat típusa: AC, DC
Termikus túlterhelési osztály: 10A osztály az IEC 60947-4-1 szerint
Termikus védelem beállítási tartomány: 0,36...0,54 A
Kiegészítő információk
Hálózati frekvencia: <= 400 Hz
Rögzítési mód: Kontaktor alatt, Lemezen (speciális tartozékokkal), Sínen (speciális tartozékokkal)
Segédérintkező összetétel: 1 NO + 1 NC
Hagyományos szabad levegős termikus áram: 6 A jelzőáramkörre
Névleges üzemi feszültség: <= 690 V erősáramú áramkörre, 690 V AC AC-15 jelzőáramkörre, 250 V DC DC-13 jelzőáramkörre
Kapcsolódó biztosítékérték: 6 A gG jelzőáramkörre (VDE 0660 és IEC 60947 szerint)
Névleges impulzus-állósági feszültség: 6 kV
Teljesítménydisszipáció pólusonként: 2 W
Fázishiba-érzékenység: Igen, IEC 60947-4-1 szerint
Helyi jelzés: Kioldásjelző (sárga)
Vezérlési típus: Piros nyomógomb: kioldási teszt funkció, Kék nyomógomb: leállítás és kézi visszaállítás, Választókapcsoló: kézi vagy automatikus visszaállítás
Csatlakozások - kapcsok
Csavaros kapocs: 1 vagy 2 kábel, 1,5...4 mm² tömör, 0,75...4 mm² rugalmas kábelvég nélkül, 0,34...2,5 mm² rugalmas kábelvéggel
Meghúzási nyomaték: 1,3 Nm csavaros kapcsoknál
Méretek
Magasság: 58 mm
Szélesség: 45 mm
Mélység: 65 mm
Környezeti feltételek
Szabványok: IEC 60947, NF C 63-650, VDE 0660, BS 4941
Terméktanúsítványok: UL, CSA, UKCA
IP védettség: IP2X az IEC 60529 szerint
Üzemi környezeti hőmérséklet: -20...55 °C teljesítménycsökkenés nélkül, -30...60 °C teljesítménycsökkenéssel (IEC 60947 szerint)
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi magasság: 2000 m teljesítménycsökkenés nélkül
Tűzállóság: 850 °C az IEC 60695-2-1 szerint
Lángállóság: V1 az UL 94 szerint, 2. követelmény az NF F 16-101 és NF F 16-102 szerint
Mechanikai robusztusság: NO érintkező: 10 Gn 11 ms-os ütés, NC érintkező: 10 Gn 11 ms-os ütés, NO érintkező: 2 Gn 5...300 Hz rezgés, NC érintkező: 2 Gn 5...300 Hz rezgés (IEC 60068-2-27 és IEC 60068-2-6 szerint)
