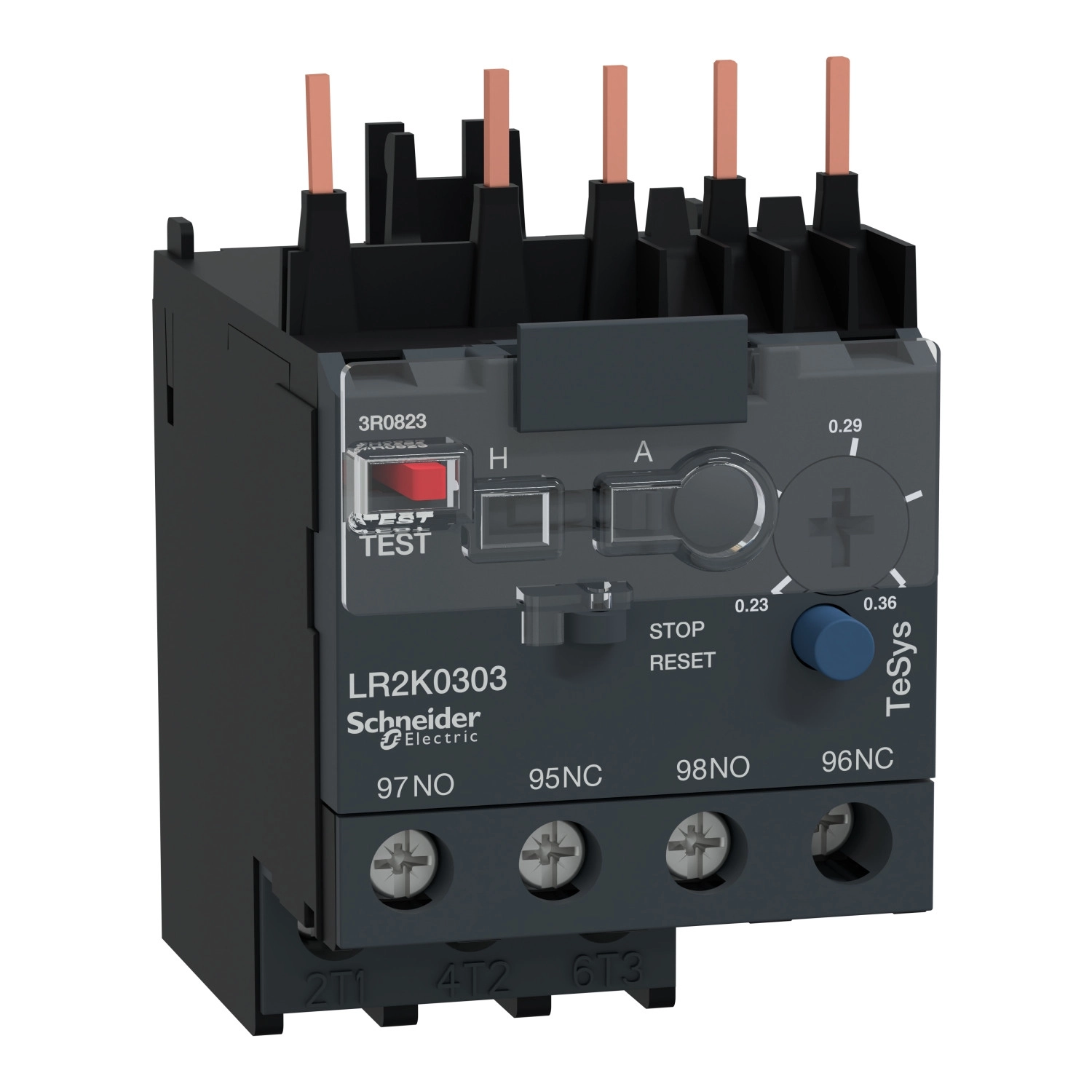

A Schneider Electric TeSys LR2 K sorozatú LR2K0303 differenciális hőkioldó relé a professzionális villamos rendszerek motorvédelmi megoldásainak kiváló választása. Ez a Class 10A kategóriába tartozó túlterhelésvédelmi eszköz 0,23-0,36 A közötti áramtartományban biztosít megbízható védelmet a különböző ipari alkalmazásokban használt motorok számára.
A TeSys LR2K0303 kompatibilis a TeSys termékcsalád LC7K, LC1K, LP1K és LP4K típusú kontaktoraival, amelyekkel rendkívül kompakt indítóegységet alkothatsz. A relé egyaránt alkalmazható AC és DC hálózatokban, így univerzális megoldást kínál a különböző ipari környezetekben. A készülék 690 V-os szigetelési feszültséggel rendelkezik, ami megfelel a BS 4941, IEC 60947, VDE 0110 C csoport és CSA C22.2 No 14 szabványoknak. A maximum 400 Hz-es hálózati frekvenciával üzemelő rendszerekkel is kompatibilis, ezáltal széles alkalmazási lehetőségeket kínál.
A TeSys LR2K0303 kivételes felhasználói élményt biztosít a jól átgondolt kezelőfelületével: a piros nyomógomb a kioldás tesztelésére, a kék nyomógomb a leállításra és kézi visszaállításra, míg a választókapcsoló a kézi vagy automatikus visszaállítási mód kiválasztására szolgál. A sárga jelzőfény egyértelműen mutatja a kioldási állapotot. A készülék fáziskiesés-érzékenységgel rendelkezik az IEC 60947-4-1 szabványnak megfelelően, ami tovább növeli a motorvédelem megbízhatóságát. Csatlakoztatási lehetőségek tekintetében rugalmas: csavaros szorítókapcsokkal rendelkezik, amelyek 1 vagy 2 kábel bekötését teszik lehetővé különböző keresztmetszetekben (tömör vezetékek esetén 1,5-4 mm², hajlékony vezetékek esetén 0,75-4 mm², érvéghüvelyes hajlékony vezetékek esetén pedig 0,34-2,5 mm²/0,34-1,5 mm²).
A Schneider Electric LR2K0303 kimagasló műszaki paraméterekkel rendelkezik a megbízhatóság és tartósság terén. Az eszköz IP2X védettséggel rendelkezik az IEC 60529 szabvány szerint, és széles hőmérsékleti tartományban használható: -20...+55°C között teljesítménycsökkenés nélkül, illetve -30...+60°C között teljesítménycsökkenéssel. A készülék 2000 m tengerszint feletti magasságig használható teljesítménycsökkenés nélkül. Mechanikai robusztusság tekintetében kiemelkedő: mind az NO, mind az NC érintkezők esetében 10 Gn ütésállóságot biztosít 11 ms időtartamig, és 2 Gn rezgésállóságot 5-300 Hz frekvenciatartományban. A LR2K0303 kompakt méretekkel rendelkezik (58 mm magasság, 45 mm szélesség, 65 mm mélység), ami megkönnyíti a helytakarékos szerelési megoldásokat. A relé különböző módokon szerelhető: közvetlenül a kontaktor alá, lemezre vagy sínre speciális kiegészítőkkel.
Schneider Electric TeSys LR2 K - LR2K0303 - Hőkioldó 0,23...0,36A műszaki adatok
Fő jellemzők
Termékcsalád: TeSys
Terméknév: TeSys LRK
Terméktípus: Differenciális hőkioldó relé
Rövid típusnév: LR2K
Alkalmazás: Motorvédelem
Termék kompatibilitás: LC7K, LC1K, LP1K, LP4K
Hálózat típusa: AC, DC
Hőkioldási osztály: Class 10A az IEC 60947-4-1 szerint
Termikus védelem beállítási tartománya: 0,23...0,36 A
Névleges szigetelési feszültség: 690 V az BS 4941, IEC 60947, VDE 0110 C csoport és CSA C22.2 No 14 szerint
Kiegészítő információk
Hálózati frekvencia: <= 400 Hz
Rögzítési mód: Kontaktor alatt, Lemezre speciális kiegészítőkkel, Sínre speciális kiegészítőkkel
Segédérintkező összetétele: 1 NO + 1 NC
Konvencionális szabad levegőn történő termikus áram: 6 A jelzőáramkör esetén
Névleges üzemi feszültség: <= 690 V tápáramkör esetén, 690 V AC AC-15 jelzőáramkör esetén, 250 V DC DC-13 jelzőáramkör esetén
Kapcsolódó biztosíték névleges értéke: 6 A gG jelzőáramkör esetén a VDE 0660 és IEC 60947 szerint
Névleges lökőfeszültség-állóság: 6 kV
Teljesítményveszteség pólusonként: 2 W
Fáziskiesés érzékenység: Igen, az IEC 60947-4-1 szerint
Helyi jelzés: Kioldásjelző (sárga)
Vezérlés típusa: Piros nyomógomb: kioldásteszt funkció, Kék nyomógomb: leállítás és kézi visszaállítás, választókapcsoló: kézi vagy automatikus visszaállítás
Csatlakozások és méretek
Csatlakozások - kapcsok: Csavaros szorítókapcsok 1 kábel(ek) 1,5...4 mm²tömör, Csavaros szorítókapcsok 2 kábel(ek) 1,5...4 mm²tömör, Csavaros szorítókapcsok 1 kábel(ek) 0,75...4 mm²hajlékony kábelvég nélkül, Csavaros szorítókapcsok 2 kábel(ek) 0,75...4 mm²hajlékony kábelvég nélkül, Csavaros szorítókapcsok 1 kábel(ek) 0,34...2,5 mm²hajlékony kábelvéggel, Csavaros szorítókapcsok 2 kábel(ek) 0,34...1,5 mm²hajlékony kábelvéggel
Meghúzási nyomaték: 1,3 N.m - a csavaros szorítókkapcsokon - Philips No 2, lapos Ø 6 mm vagy pozidriv No 2 csavarhúzóval
Magasság: 58 mm
Szélesség: 45 mm
Mélység: 65 mm
Környezeti jellemzők
Szabványok: NF C 63-650, IEC 60947, VDE 0660, BS 4941
Termék tanúsítványok: UL, CSA, UKCA
Védőkezelés: TC az IEC 60068 és DIN 50016 szerint
IP védettségi fokozat: IP2X az IEC 60529 szerint
Környezeti hőmérséklet működés közben: -20...55 °C teljesítménycsökkenés nélkül, -30...60 °C teljesítménycsökkenéssel az IEC 60947 szerint
Környezeti hőmérséklet tárolás esetén: -40...70 °C
Üzemi tengerszint feletti magasság: 2000 m teljesítménycsökkenés nélkül
Tűzállóság: 850 °C az IEC 60695-2-1 szerint
Lángállóság: V1 az UL 94 szerint, Követelmény 2 az NF F 16-101 és NF F 16-102 szerint
Mechanikai robusztusság: Ütések NO érintkezőnél: 10 Gn 11 ms-ig, Ütések NC érintkezőnél: 10 Gn 11 ms-ig, Rezgések NO érintkezőnél: 2 Gn, 5...300 Hz, Rezgések NC érintkezőnél: 2 Gn, 5...300 Hz az IEC 60068-2-6 és IEC 60068-2-27 szerint
