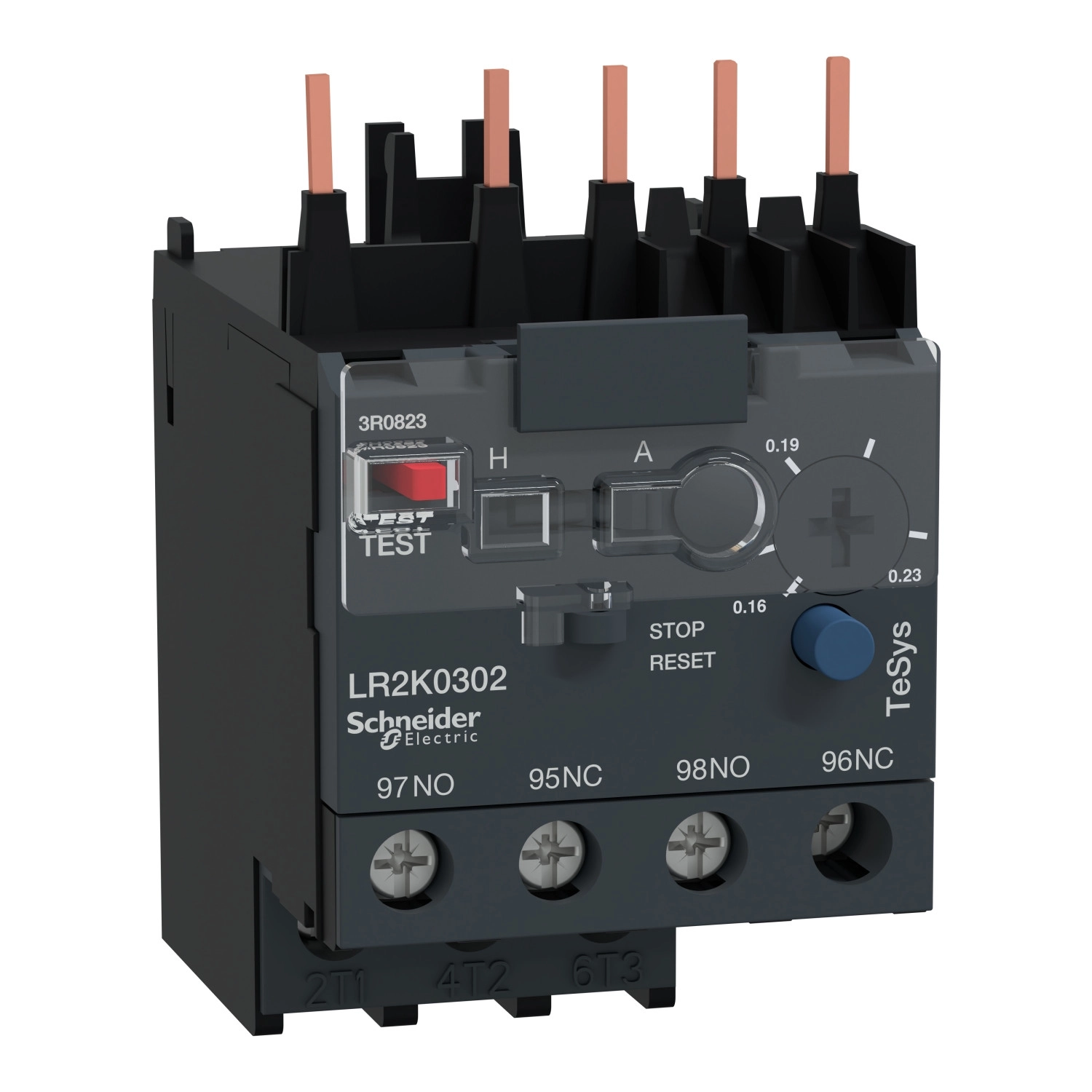

A Schneider Electric TeSys LR2 K sorozatú LR2K0302 differenciális hőkioldó relé a modern motorvédelmi megoldások élvonalát képviseli. Ez a kompakt kialakítású védelmi eszköz kifejezetten a 0,16-0,23 A áramtartományban működő motorok védelmére lett tervezve, Class 10A védelmi karakterisztikával, amely megfelel az IEC 60947-4-1 szabványnak.
A TeSys LR2K0302 hőkioldó relé kompatibilis a LC1K, LP4K, LP1K és LC7K típusú mágneskapcsolókkal, így könnyen integrálható meglévő rendszerekbe. Az eszköz különleges tulajdonsága, hogy AC és DC hálózatokban egyaránt alkalmazható, akár 400 Hz-es hálózati frekvenciáig. A relé rendelkezik fáziskiesés-érzékeléssel, ami tovább növeli a védett motor biztonságát. A készülék IP2X védettséggel rendelkezik az IEC 60529 szabvány szerint, így megfelelő védelmet nyújt a véletlenszerű érintés ellen is. A hőkioldó hőmérséklet-kompenzált, így széles üzemi hőmérséklet-tartományban is megbízhatóan működik: -20...55 °C között derating nélkül, illetve -30...60 °C között derating alkalmazásával az IEC 60947 szabványnak megfelelően.
A TeSys LR2K0302 differenciális hőkioldó 1 NO + 1 NC segédérintkezővel rendelkezik, amelyek 6 A konvencionális szabad levegős termikus áramerősséget bírnak el a jelzőáramkörben. A jelzőáramkörök üzemi feszültsége AC-15 kapcsolási kategóriában 690 V, DC-13 kategóriában pedig 250 V lehet. A relé emellett 6 kV névleges lökőfeszültség-állósággal rendelkezik, és pólusonként 2 W teljesítményt disszipál. A készülék működési állapotát jól látható sárga színű kioldásjelző mutatja, míg a kezelőszervei között található egy piros nyomógomb a kioldási teszt elvégzéséhez, egy kék nyomógomb a leállításhoz és kézi visszaállításhoz, valamint egy választókapcsoló a kézi vagy automatikus visszaállítás kiválasztásához. Ez a sokoldalú kezelhetőség nagy rugalmasságot biztosít a mindennapi használat során.
A TeSys LR2K0302 méretei kompaktak (58 mm magasság, 45 mm szélesség, 65 mm mélység), így könnyedén beilleszthető a legtöbb kapcsolószekrénybe. A készülék különböző szerelési lehetőségeket kínál: felszerelhető közvetlenül a mágneskapcsoló alá, speciális tartozékokkal szerelőlapra vagy sínre. A csatlakozás csavaros kapcsokkal történik, amelyek 1 vagy 2 kábel fogadására alkalmasak különböző keresztmetszetekben, akár tömör, akár flexibilis kivitelben. A csatlakozókapcsok meghúzási nyomatéka egységesen 1,3 Nm, ami biztosítja a stabil elektromos kapcsolatot. Az eszköz robosztus kialakítását jelzi, hogy ellenáll a 10 Gn erősségű, 11 ms időtartamú ütéseknek, valamint a 2 Gn erősségű, 5-300 Hz frekvenciatartományú rezgéseknek az IEC 60068-2-27 és IEC 60068-2-6 szabványok szerint. A készülék számos nemzetközi tanúsítvánnyal rendelkezik, köztük UL, CSA és UKCA minősítésekkel, ami széleskörű alkalmazhatóságot biztosít különböző piacokon.
Schneider Electric TeSys LR2 K - LR2K0302 - Hőkioldó 0,16...0,23A műszaki adatok
Fő jellemzők
Termékcsalád: TeSys
Terméknév: TeSys LRK
Termék típusa: Differenciális hőkioldó relé
Rövid megnevezés: LR2K
Alkalmazás: Motorvédelem
Kompatibilitás: LC1K, LP4K, LP1K, LC7K
Elektromos jellemzők
Hálózat típusa: AC, DC
Termikus kioldási osztály: Class 10A az IEC 60947-4-1 szerint
Termikus védelem beállítási tartomány: 0,16...0,23 A
Névleges szigetelési feszültség [Ui]: Erősáramú áramkör: 690 V az IEC 60947 szerint
Hálózati frekvencia: <= 400 Hz
Segédérintkező összetétel: 1 NO + 1 NC
Konvencionális szabad levegős termikus áram [Ith]: 6 A jelzőáramkörnél
Névleges üzemi feszültség [Ue]: <= 690 V erősáramú áramkörnél, 690 V AC-15 jelzőáramkörnél, 250 V DC-13 jelzőáramkörnél
Névleges lökőfeszültség-állóság [Uimp]: 6 kV
Teljesítmény disszipáció pólusonként: 2 W
Fáziskiesés érzékenység: Igen, az IEC 60947-4-1 szerint
Mechanikai jellemzők
Rögzítési mód: Mágneskapcsoló alá, Lemezre (speciális tartozékkal), Sínre (speciális tartozékkal)
Magasság: 58 mm
Szélesség: 45 mm
Mélység: 65 mm
Csatlakozások
Csatlakozás típusa: Csavaros kapcsok
Kábelkeresztmetszet: 1 kábel: 1,5...4 mm² tömör, 2 kábel: 1,5...4 mm² tömör, 1 kábel: 0,75...4 mm² flexibilis kábelvég nélkül, 2 kábel: 0,75...4 mm² flexibilis kábelvég nélkül, 1 kábel: 0,34...2,5 mm² flexibilis kábelvéggel, 2 kábel: 0,34...1,5 mm² flexibilis kábelvéggel
Meghúzási nyomaték: 1,3 Nm
Jelzések és vezérlés
Helyi jelzés: Kioldásjelző (sárga)
Vezérlési típus: Piros nyomógomb: kioldási teszt funkció, Kék nyomógomb: leállítás és kézi visszaállítás, Választókapcsoló: kézi vagy automatikus visszaállítás
Környezeti feltételek
Szabványok: VDE 0660, NF C 63-650, BS 4941, IEC 60947
Tanúsítványok: UL, CSA, UKCA
Védettségi fokozat (IP): IP2X az IEC 60529 szerint
Környezeti üzemi hőmérséklet: -20...55 °C derating nélkül, -30...60 °C derating-gel az IEC 60947 szerint
Tárolási hőmérséklet: -40...70 °C
Üzemeltetési magasság: 2000 m derating nélkül
Mechanikai robusztusság: Ütések NO érintkező: 10 Gn, 11 ms-ig az IEC 60068-2-27 szerint, Ütések NC érintkező: 10 Gn, 11 ms-ig az IEC 60068-2-27 szerint, Rezgések NO érintkező: 2 Gn, 5...300 Hz az IEC 60068-2-6 szerint, Rezgések NC érintkező: 2 Gn, 5...300 Hz az IEC 60068-2-6 szerint
