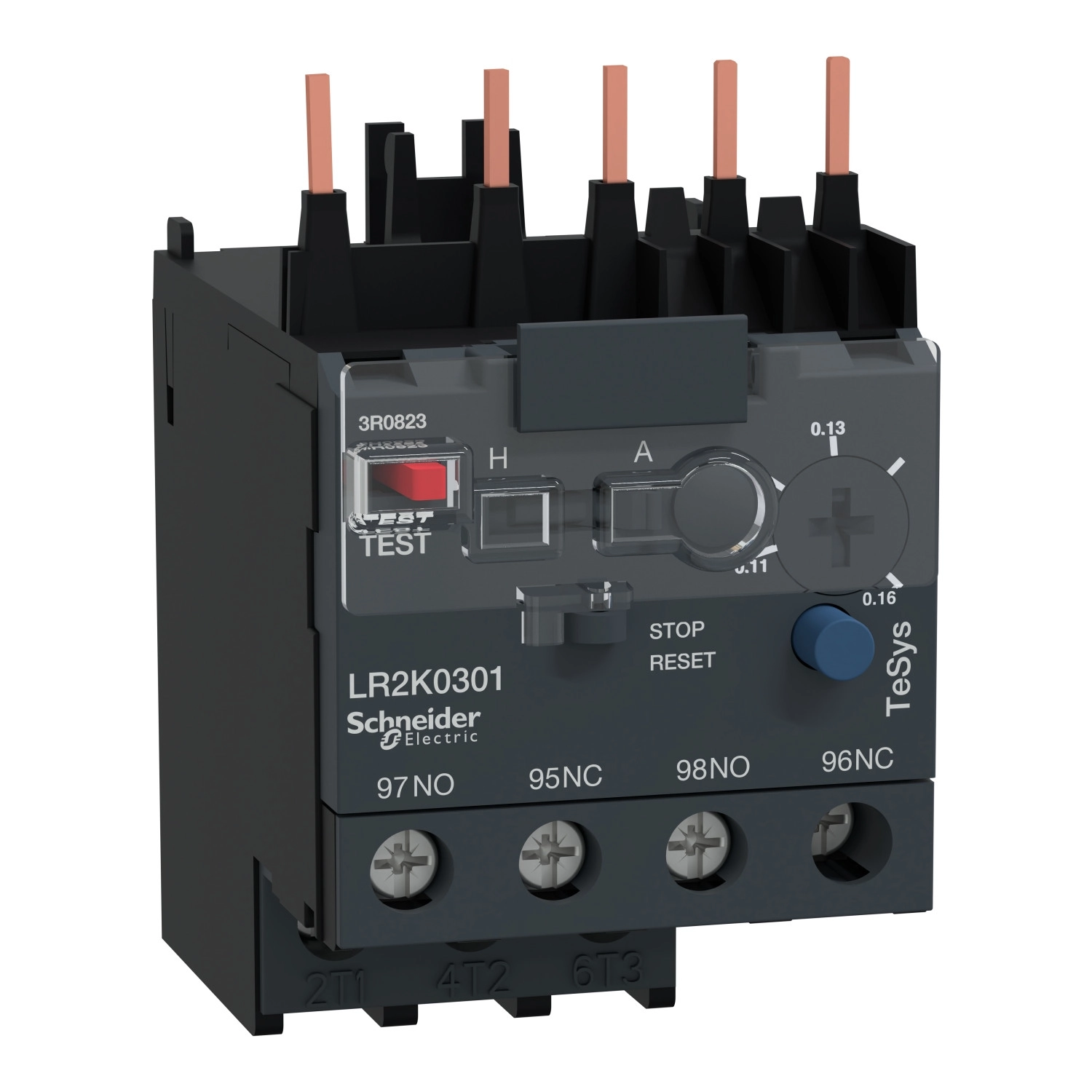

A Schneider Electric TeSys LR2 K - LR2K0301 egy kompakt és megbízható differenciális termikus túláramvédő relé, amely kifejezetten motorvédelmi alkalmazásokra lett kifejlesztve. Ez a 0,11-0,16A tartományú hőkioldó a TeSys K termékcsalád tagja, és kiemelkedő védelmi funkciókat biztosít a kis teljesítményű motorok számára, különösen az olyan esetekben, ahol a túlterhelés, fáziskimaradás vagy a motor leállása veszélyt jelenthet a berendezés és a rendszer számára.
A LR2K0301 relé 10A osztályú termikus védelmi besorolással rendelkezik az IEC 60947-4-1 szabvány szerint, ami ideális választássá teszi olyan alkalmazások esetén, ahol fontos a motor megfelelő védelme anélkül, hogy túl korai leoldás következne be normál indítási áramlökések esetén. A készülék kompatibilis különböző TeSys K termékcsalád kontaktoraival, mint például a LP4K, LC1K, LP1K és LC7K típusokkal, így rugalmasan beépíthető a meglévő rendszerekbe. A relé mind egyenáramú (DC), mind váltakozó áramú (AC) hálózatokban használható, és akár 400 Hz frekvenciáig képes működni, ami különleges alkalmazási területeken is megbízható védelmet biztosít.
Az LR2K0301 túláramvédő relé különleges jellemzője a differenciális termikus működés, amely érzékeny a fáziskimaradásra, ezáltal még teljesebb védelmet biztosít a motorok számára. A készülék több beépített kezelőszervvel rendelkezik: piros nyomógomb a kioldási teszt elvégzéséhez, kék nyomógomb a leállításhoz és kézi visszaállításhoz, valamint egy választókapcsoló, amellyel kézi vagy automatikus visszaállítási mód választható. A relé állapotának vizsgálatát sárga kioldásjelző segíti, amely jól láthatóan mutatja, ha a védelem működésbe lépett. Az eszköz rendkívül kompakt kialakítású, mindössze 58 mm magas, 45 mm széles és 65 mm mély, ezáltal kis helyen is elhelyezhető, például közvetlenül a kontaktor alatt felszerelve.
Műszaki szempontból az LR2K0301 relé 690V-os szigetelési feszültséget kínál a tápáramkörben (BS 4941, IEC 60947, VDE 0110 csoport C és CSA C22.2 No 14 szabványok szerint), valamint 6 kV impulzus túlfeszültség-védelmet. A jelzőáramkör 6A hagyományos hőterhelhetőségű, és 690V AC (AC-15) vagy 250V DC (DC-13) üzemi feszültségig használható. A segédérintkező konfigurációja 1 NO + 1 NC (egy nyitó és egy záró kontaktus). A készülék kivételes megbízhatósággal rendelkezik mechanikai szempontból is, 10 Gn ütésállósággal és 2 Gn rezgésállósággal a kontaktusain (az IEC 60068-2-27 és IEC 60068-2-6 szabványok szerint). Az eszköz szerelését csavaros kapcsok segítik, amelyek akár 1,5-4 mm² tömör vagy 0,75-4 mm² rugalmas vezetékek csatlakoztatását teszik lehetővé, 1,3 Nm meghúzási nyomatékkal. A relé széles üzemi hőmérséklet-tartományban (-20...55 °C derating nélkül, illetve -30...60 °C derating mellett) működőképes az IEC 60947 szabvány szerint, és 2000 méteres tengerszint feletti magasságig használható teljesítménycsökkenés nélkül.
Schneider Electric TeSys LR2 K - LR2K0301 - Hőkioldó 0,11...0,16A műszaki adatok
Fő jellemzők
Termékcsalád: TeSys
Termék neve: TeSys LRK
Termék típusa: Differenciális termikus túláramvédő relé
Rövid terméknév: LR2K
Alkalmazás: Motorvédelem
Kompatibilis termékek: LP4K, LC1K, LP1K, LC7K
Hálózat típusa: DC, AC
Termikus túlterhelési osztály: Class 10A az IEC 60947-4-1 szerint
Termikus védelem beállítási tartománya: 0,11...0,16 A
Névleges szigetelési feszültség [Ui]: Tápáramkör: 690 V az BS 4941 szerint, 690 V az IEC 60947 szerint, 750 V a VDE 0110 C csoport szerint, 600 V a CSA C22.2 No 14 szerint
Kiegészítő jellemzők
Hálózati frekvencia: <= 400 Hz
Felszerelési mód: Kontaktor alá, lemezre (specifikus tartozékokkal), sínre (specifikus tartozékokkal)
Segédérintkező összetétele: 1 NO + 1 NC
Hagyományos szabad levegőben termikus áram [Ith]: 6 A jelzőáramkör esetén
Névleges üzemi feszültség [Ue]: <= 690 V tápáramkör esetén, 690 V AC AC-15 jelzőáramkör esetén, 250 V DC DC-13 jelzőáramkör esetén
Kapcsolódó biztosíték névleges érték: 6 A gG jelzőáramkör esetén a VDE 0660 és IEC 60947 szerint
Névleges impulzus tartófeszültség [Uimp]: 6 kV
Teljesítmény-disszipáció pólusonként: 2 W
Fáziskimaradás érzékenység: Igen, az IEC 60947-4-1 szerint
Helyi jelzés: Kioldásjelző (sárga)
Vezérlés típusa: Piros nyomógomb: kioldás teszt funkció, Kék nyomógomb: leállítás és kézi visszaállítás, választókapcsoló: kézi vagy automatikus visszaállítás
Csatlakozások - kapcsok
Csavaros kapcsok: 1 kábel 1,5...4 mm² tömör, 2 kábel 1,5...4 mm² tömör, 1 kábel 0,75...4 mm² rugalmas kábelvég nélkül, 2 kábel 0,75...4 mm² rugalmas kábelvég nélkül, 1 kábel 0,34...2,5 mm² rugalmas kábelvéggel, 2 kábel 0,34...1,5 mm² rugalmas kábelvéggel
Meghúzási nyomaték: 1,3 Nm - csavaros kapcsok esetén
Méretek
Magasság: 58 mm
Szélesség: 45 mm
Mélység: 65 mm
Nettó tömeg: 0,145 kg
Környezeti jellemzők
Szabványok: VDE 0660, IEC 60947, NF C 63-650, BS 4941
Termék tanúsítványok: UL, CSA, UKCA
Védőkezelés: TC az IEC 60068 és DIN 50016 szerint
IP védettségi fokozat: IP2X az IEC 60529 szerint
Környezeti levegő hőmérséklet működés közben: -20...55 °C derating nélkül az IEC 60947 szerint, -30...60 °C derating mellett az IEC 60947 szerint
Környezeti levegő hőmérséklet tároláskor: -40...70 °C
Üzemi magasság: 2000 m derating nélkül
Tűzállóság: 850 °C az IEC 60695-2-1 szerint
Lángállóság: V1 az UL 94 szerint
Mechanikai robusztusság: Ütések NO érintkező: 10 Gn 11 ms-ig az IEC 60068-2-27 szerint, Ütések NC érintkező: 10 Gn 11 ms-ig az IEC 60068-2-27 szerint, Rezgések NO érintkező: 2 Gn, 5...300 Hz az IEC 60068-2-6 szerint, Rezgések NC érintkező: 2 Gn, 5...300 Hz az IEC 60068-2-6 szerint
