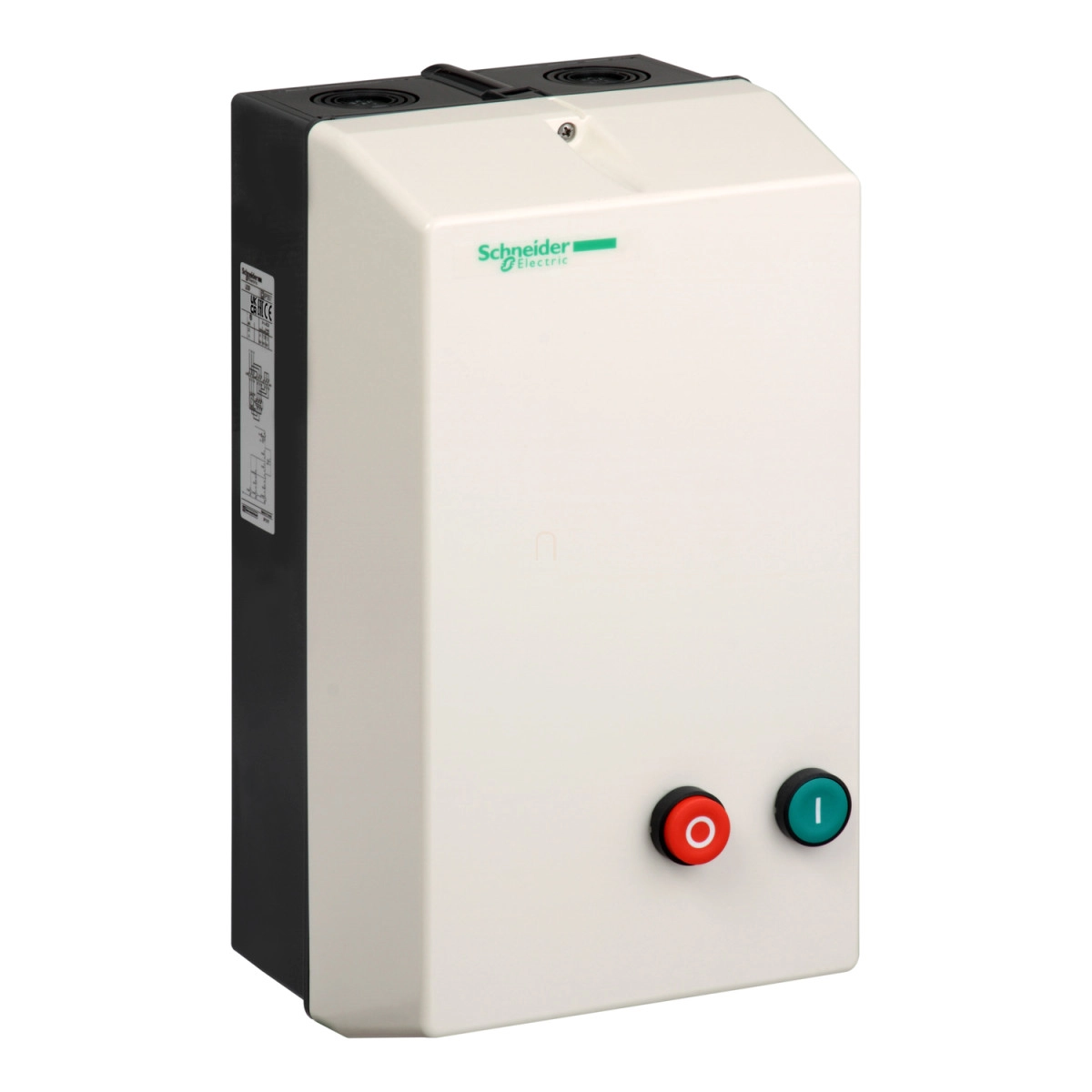

A Schneider Electric TeSys LE termékcsaládba tartozó LE3D09V7 tokozott csillag-delta indító egy professzionális ipari eszköz, amely kifejezetten elektromos motorok biztonságos és hatékony indítására szolgál. Ez a készülék különösen akkor hasznos, amikor a motor indításakor a hálózati feszültségesést minimalizálni kell, valamint fontos az indítási áramlökés csökkentése.
A TeSys LE3D09V7 tokozott indító 9A névleges üzemi árammal (AC-3 kategória) rendelkezik, ami különböző teljesítményű motorok működtetését teszi lehetővé: 4 kW (220V), 7,5 kW (380/400V, 415V és 440V) tartományban. A készülék polykarbonát házba van szerelve, amely IP65 védettséget biztosít a por és víz ellen az IEC 60529 szabványnak megfelelően, valamint IK07 fokozatú mechanikai védettséget nyújt külső behatások ellen. Ez a konstrukció ideálissá teszi zord ipari környezetben, vagy akár kültéri használatra is, ahol a megbízhatóság és a védelem kiemelten fontos.
A LE3D09V7 csillag-delta indító vezérlése rendkívül egyszerű a beépített zöld színű indítógomb (I) és a piros színű leállító/visszaállító gomb (O) segítségével. A működtetéshez 400V AC 50/60 Hz vezérlőáramkörre van szükség. A készülék komplett megoldást kínál, hiszen tartalmazza a csillag-delta kontaktorokat és a mechanikus reteszelést, de a termikus túlterhelés-relét külön kell megrendelni az adott alkalmazás igényeinek megfelelően. A bekötés mind a teljesítményi, mind a vezérlőáramkör esetében csavaros kapcsokkal történik, ami stabil és megbízható csatlakozást biztosít.
A TeSys LE3D09V7 tokozott csillag-delta indító rugalmas telepíthetőséget kínál a számos kábelbevezetési lehetőséggel: mind a felső, mind az alsó részen 2-2 darab ISO20, ISO25, ISO32 és ISO40 méretű kábelbevezetés található. A készülék méreteit tekintve 186 mm széles, 348 mm magas és 175,5 mm mély, ami kompakt kialakítást jelent a nyújtott funkcionalitáshoz képest. A berendezés működési hőmérséklettartománya -5°C és +40°C között van, így a legtöbb standard ipari környezetben alkalmazható. A készülék megfelel az IEC 60947-4-1 szabványnak és rendelkezik UKCA tanúsítvánnyal is, ami garantálja a minőséget és a megbízhatóságot ipari felhasználók számára.
Schneider Electric TeSys LE - LE3D09V7 - Tokozott csillag - delta indító 400V 50/6 műszaki adatok
Fő jellemzők
Termékcsalád: TeSys
Terméknév: TeSys LE
Eszköz rövid neve: LE3D
Terméktípus: Tokozott csillag-delta indító
Alkalmazás: Standard
Anyag: Polikarbonát
Felhasználási kategória: AC-3
Eszköz összetétele: Külön rendelendő termikus túlterhelés-relé, Csillag-delta kontaktorok, Mechanikus reteszelés
Elektromos jellemzők
Névleges üzemi áram: 9 A AC-3
Motorteljesítmény: 4 kW 220 V-nál, 7,5 kW 415 V-nál, 7,5 kW 440 V-nál, 7,5 kW 380/400 V-nál
Vezérlőáramkör feszültsége: 400 V AC 50/60 Hz
Vezérlés típusa: Zöld indítógomb (I), Piros leállító/visszaállító gomb (O)
Kiegészítő információk
Csatlakozások: Teljesítmény áramkör: csavaros kapcsok, Vezérlőáramkör: csavaros kapcsok
Kábelbevezetések száma: 2 ISO20 felül, 2 ISO25 felül, 2 ISO32 felül, 2 ISO40 felül, 2 ISO20 alul, 2 ISO25 alul, 2 ISO32 alul, 2 ISO40 alul
Szélesség: 186 mm
Magasság: 348 mm
Mélység: 175,5 mm
Környezeti feltételek
IP védettség: IP65 az IEC 60529 szerint
IK védettség: IK07 az IEC 60529 szerint
Szabványok: IEC 60947-4-1
Üzemi környezeti hőmérséklet: -5...40 °C
Környezeti jellemző: Standard környezet
Terméktanúsítványok: UKCA
