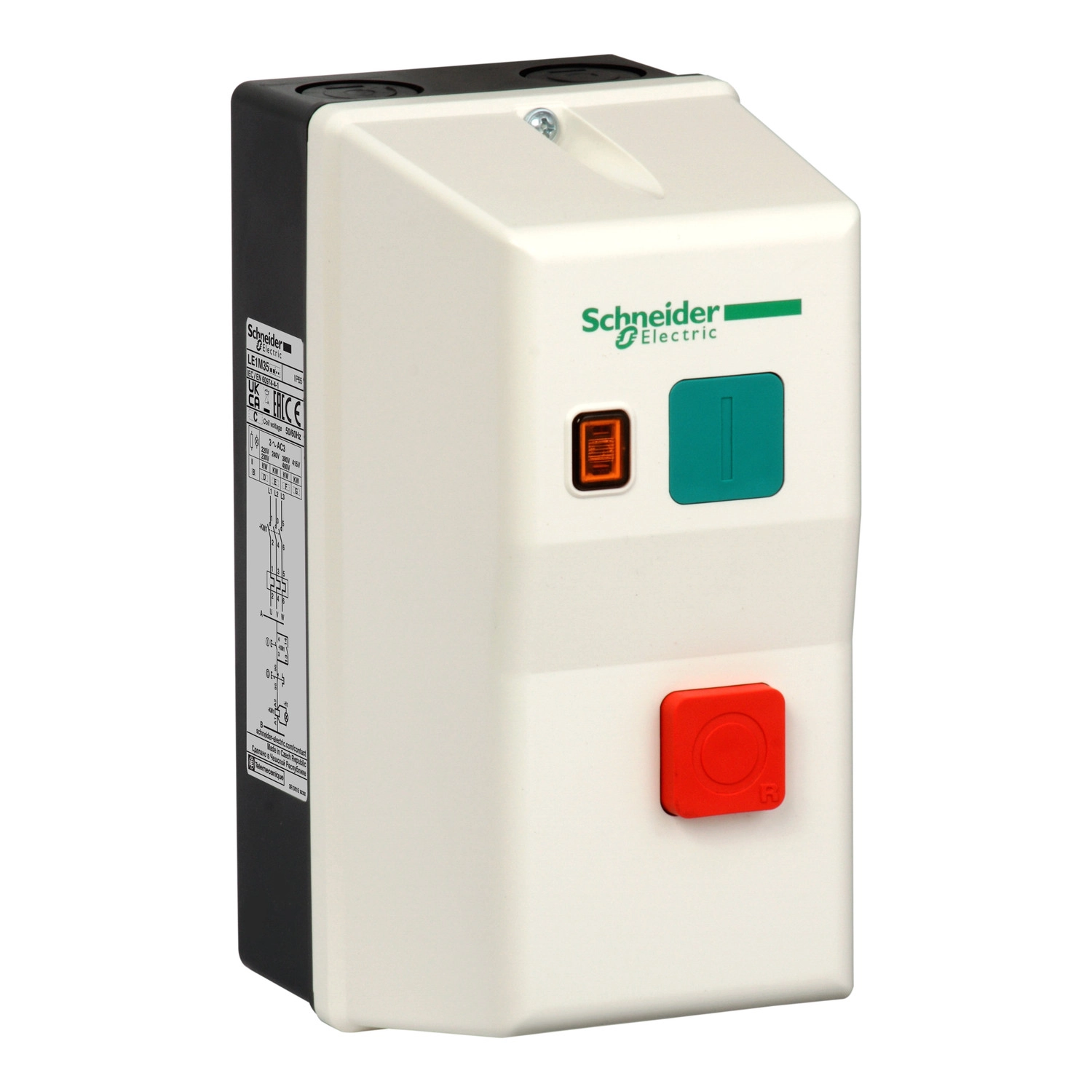

A Schneider Electric TeSys LE1M35Q710 egy komplett, tokozott Direct-On-Line (DOL) motorindító, amely ideális megoldást kínál kisebb teljesítményű villanymotorok vezérléséhez, védett ipari környezetben. Ez a professzionális motorvezérlő eszköz az 1,5 kW teljesítményű motorok biztonságos indítására és működtetésére lett kialakítva 380/400 V AC hálózaton.
A TeSys LE sorozat ezen tagja egy kompakt, mindössze 78 mm széles, 160 mm magas és 108 mm mély házban egyesíti a motorvezérléshez szükséges összes fontos komponenst. A készülék tartalmaz egy kontaktort (LC1K), túlterhelés-védelmi relét (LR2K), valamint két nyomógombot a vezérléshez. A zöld színű nyomógomb (I) az indításért, míg a piros (O) a leállításért és visszaállításért felel. A készülék működését sárga LED indikátor jelzi, amely világít, amikor a rendszer üzemel.
A LE1M35Q710 motorindító termikus védelmi tartománya 2,6-3,7 A közötti áramértékekre állítható be, így precízen illeszthető a védendő motor paramétereihez. Az AC-3 felhasználási kategóriába tartozó eszköz különböző motorteljesítményekhez használható: 0,55 kW 240 V AC 50/60 Hz esetén, 1,5 kW 415 V AC 50/60 Hz esetén, 0,55 kW 220/230 V AC 50/60 Hz esetén, valamint 1,5 kW 380/400 V AC 50/60 Hz esetén. A vezérlőáramkör feszültsége 380 V AC 50/60 Hz.
A motorindító IP65-ös védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, ami teljes porvédelmet és vízsugár elleni védelmet biztosít. Ez lehetővé teszi a készülék használatát olyan környezetben is, ahol por vagy nedvesség előfordulhat. A ház anyaga ABS (akrilnitril-butadién-sztirol), amely kiváló mechanikai és hőállósági tulajdonságokkal rendelkezik. A készülék számos kábelbevezetési lehetőséggel van ellátva: felül és alul egyaránt 2-2 db ISO20, ISO25, Pg13, Pg16 és Pg21 méretű bemenet áll rendelkezésre.
Az eszköz működési hőmérséklettartománya -5°C és +40°C között van, ami lehetővé teszi használatát a legtöbb ipari környezetben. A termék megfelel az IEC 60947-4-1 szabványnak és rendelkezik UKCA tanúsítvánnyal, amely garantálja a magas minőséget és a biztonsági előírásoknak való megfelelést. A Schneider Electric LE1M35Q710 motorindító megbízható választás olyan ipari alkalmazásokhoz, ahol egy kompakt, könnyen telepíthető és biztonságos motorvezérlő megoldásra van szükség.
Schneider Electric TeSys LE - LE1M35Q710 - Tokozott motorindító 1,5kW vez.f.380/400V műszaki adatok
Általános információk
Termékcsalád: TeSys
Terméknév: TeSys LE
Eszköz rövid neve: LE1M
Termék típusa: Tokozott DOL indító
Eszköz alkalmazása: Standard
Felhasználási kategória: AC-3
Műszaki jellemzők
Eszköz összetétele: Kontaktor, földelő kapocs, nulla kapocs, termikus túlterhelés relé
Termikus védelem beállítási tartomány: 2,6...3,7 A
Motorteljesítmény: 0,55 kW 240 V AC 50/60 Hz esetén, 1,5 kW 415 V AC 50/60 Hz esetén, 0,55 kW 220/230 V AC 50/60 Hz esetén, 1,5 kW 380/400 V AC 50/60 Hz esetén
Vezérlőáramkör feszültsége: 380 V AC 50/60 Hz
Vezérlés típusa: Zöld nyomógomb indításhoz (I), piros nyomógomb leállításhoz/visszaállításhoz (O)
Helyi jelzés: Működés: sárga LED
Fizikai jellemzők
Kábelbevezetések száma: 2 ISO20 felül, 2 ISO25 felül, 2 Pg 13 felül, 2 Pg 21 felül, 2 ISO20 alul, 2 ISO25 alul, 2 Pg 13 alul, 2 Pg 21 alul, 2 Pg 16 felül, 2 Pg 16 alul
Szélesség: 78 mm
Magasság: 160 mm
Mélység: 108 mm
Környezeti jellemzők
Anyag: ABS (akrilnitril-butadién-sztirol)
IP védettségi fokozat: IP65 az IEC 60529 szabvány szerint
Szabványok: IEC 60947-4-1
Működési környezeti hőmérséklet: -5...40 °C
Környezeti jellemző: Standard környezet
Termék tanúsítványok: UKCA
