A Schneider Electric TeSys LE termékcsaládba tartozó LE1M35Q705 típusú tokozott motorindító egy kompakt, megbízható ipari vezérlőeszköz, amely kifejezetten kisebb teljesítményű motorok indítására és védelmére lett kifejlesztve. Ez a Direct-On-Line (DOL) indító a TeSys technológia előnyeit kompakt, tokozott kivitelben kínálja, így ideális választás olyan környezetben, ahol a magas szintű védettség alapvető követelmény.
A LE1M35Q705 motorindító 0,54-0,8 A tartományban állítható termikus védelemmel rendelkezik, ami lehetővé teszi a pontos motorvédelmet. A készülék 380 V AC 50/60 Hz vezérlőfeszültséggel működik, és alkalmas 0,25 kW teljesítményű motorok indítására 380/400 V AC hálózaton, illetve 0,12 kW teljesítményű motorok vezérlésére 220/230 V AC esetén. Az AC-3 felhasználási kategória jelzi, hogy a készülék kalickás indukciós motorok indítására és menet közbeni kikapcsolására alkalmas.

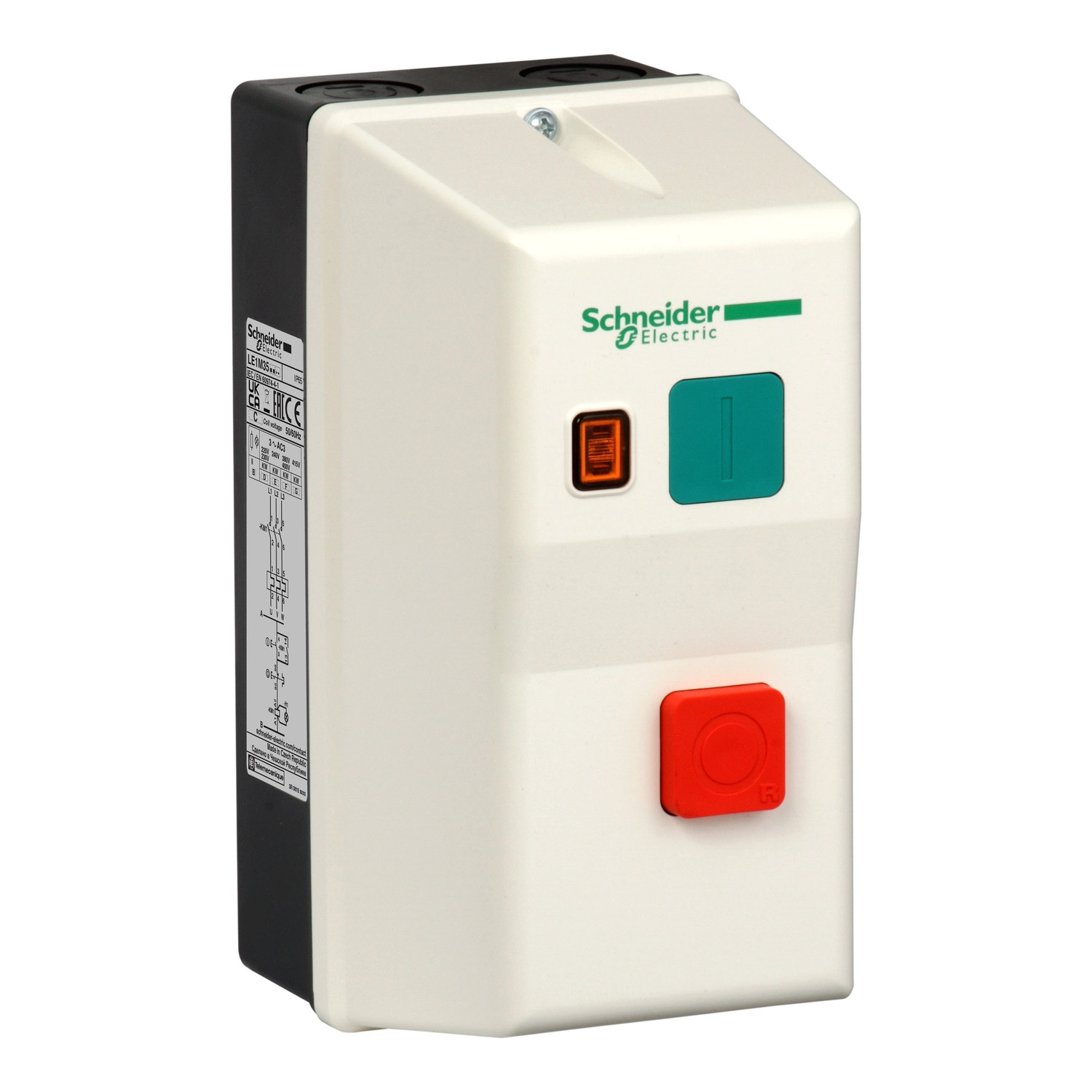

A tokozott indító összetétele több kulcsfontosságú komponenst tartalmaz: egy kontaktor (LC1K típus), termikus túlterhelés-relé (LR2K típus), földelő kapocs, nullavezető kapocs, valamint két nyomógomb a vezérléshez - zöld nyomógomb az indításhoz (I jelzéssel) és piros a leállításhoz/visszaállításhoz (O jelzéssel). A készülék üzemállapotát sárga LED jelzi, ami egyértelművé teszi a berendezés működési állapotát a kezelő számára.
A LE1M35Q705 kiemelkedő védelmet biztosít a környezeti hatások ellen, amit az IP65-ös védettségi szint garantál az IEC 60529 szabvány szerint. Ez azt jelenti, hogy teljesen por ellen védett, valamint védett a vízsugarak ellen bármely irányból. A készülékház anyaga ABS (akrilnitril-butadién-sztirol), amely kiváló mechanikai tulajdonságokkal, ütésállósággal és hőstabilitással rendelkezik. A kompakt kialakítás (78 mm szélesség, 160 mm magasság, 108 mm mélység) lehetővé teszi a helytakarékos telepítést.
A kábelbevezetések rugalmas lehetőségeket kínálnak a telepítéshez, mind a készülék tetején, mind az alján különböző méretű nyílásokkal (ISO20, ISO25, Pg13, Pg16, Pg21). Ez a sokoldalúság megkönnyíti a szerelést különböző alkalmazási körülmények között. A termék -5°C és +40°C közötti környezeti hőmérsékleten használható, standard környezetben. Megfelel az IEC 60947-4-1 szabványnak és rendelkezik UKCA tanúsítvánnyal.
Schneider Electric TeSys LE - LE1M35Q705 - Tokozott motorindító 0,25kW vez.f.380/400V műszaki adatok
Főbb jellemzők
Termékcsalád: TeSys
Terméknév: TeSys LE
Eszköz rövid neve: LE1M
Típus: Tokozott DOL indító
Alkalmazás: Standard
Felhasználási kategória: AC-3
Összetétel és működés
Készülék összetétele: Kontaktor, földelő kapocs, nullavezető kapocs, termikus túlterhelés-relé
Termikus védelem beállítási tartomány: 0,54...0,8 A
Motorteljesítmény: 0,12 kW (240 V AC 50/60 Hz), 0,25 kW (415 V AC 50/60 Hz), 0,12 kW (220/230 V AC 50/60 Hz), 0,25 kW (380/400 V AC 50/60 Hz)
Vezérlőáramkör feszültsége: 380 V AC 50/60 Hz
Vezérlés típusa: Zöld nyomógomb indításhoz (I), piros nyomógomb leállításhoz/visszaállításhoz (O)
Helyi jelzés: Működésjelző sárga LED
Fizikai jellemzők
Kábelbevezetések száma: 2 ISO20 felül, 2 ISO25 felül, 2 Pg 13 felül, 2 Pg 21 felül, 2 Pg 16 felül, 2 ISO20 alul, 2 ISO25 alul, 2 Pg 13 alul, 2 Pg 21 alul, 2 Pg 16 alul
Szélesség: 78 mm
Magasság: 160 mm
Mélység: 108 mm
Környezeti jellemzők
Anyag: ABS (akrilnitril-butadién-sztirol)
IP védettségi fokozat: IP65 az IEC 60529 szerint
Szabványok: IEC 60947-4-1
Üzemi környezeti hőmérséklet: -5...40 °C
Környezeti jellemzők: Standard környezet
Termék tanúsítványok: UKCA
