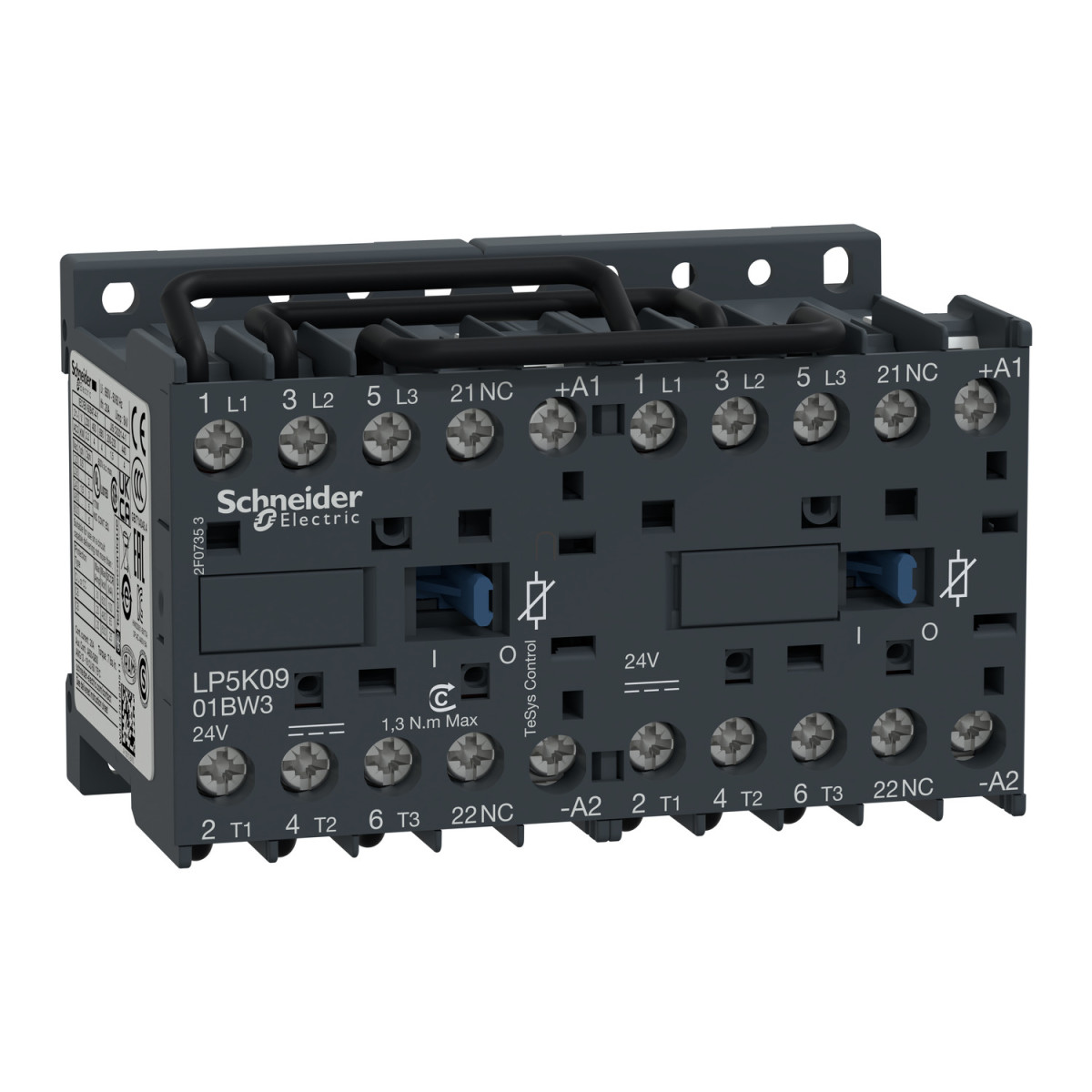

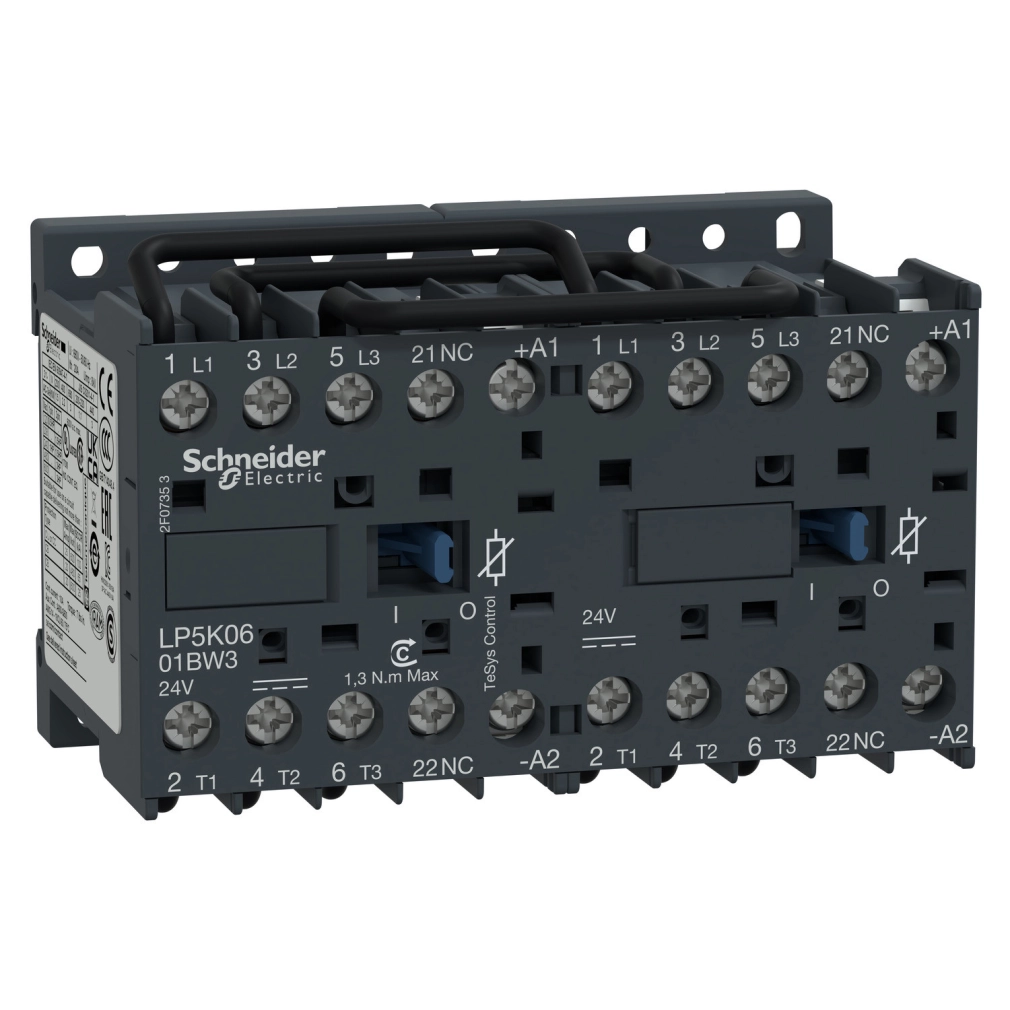

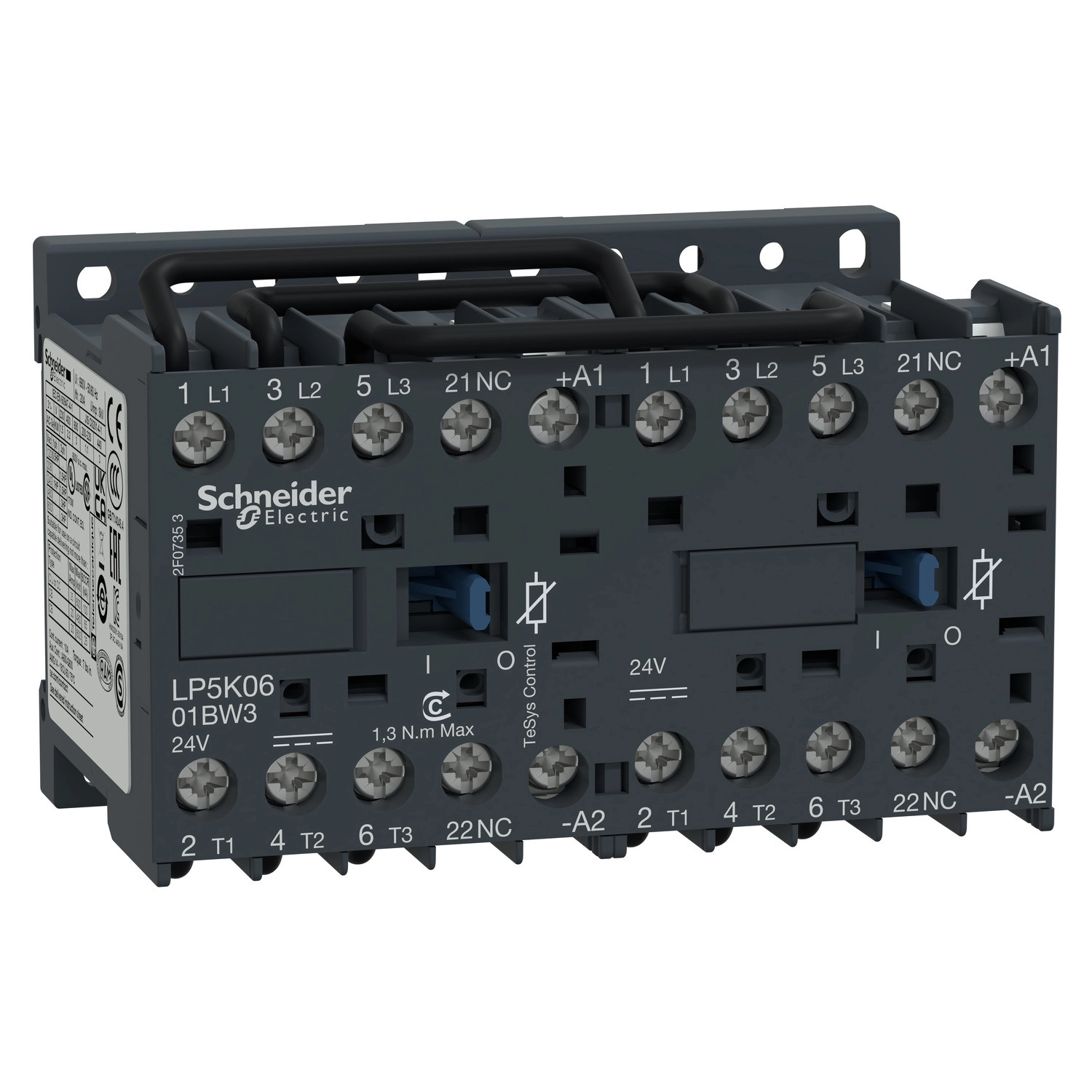

A Schneider Electric TeSys K típusú, LP5K0901BW3 cikkszámú irányváltó mágneskapcsoló egy kompakt, sokoldalú és megbízható megoldás motorvezérlési alkalmazásokhoz. Ez a 3 pólusú, AC-3/AC-3e kategóriájú kapcsoló ideális választás olyan ipari környezetben, ahol szükség van a motor forgásirányának megváltoztatására, miközben alacsony energiafogyasztás és megbízható működés a követelmény.
A TeSys K LP5K0901BW3 irányváltó mágneskapcsoló 9A üzemi áramerősséget biztosít 440V-ig AC-3 és AC-3e alkalmazásokban, így tökéletes választás 4kW-os motorokhoz 380-415V AC tartományban. A készülék 24V DC vezérlőáramkörrel rendelkezik, amely alacsony fogyasztású kialakítású, hozzájárulva az energiahatékony működéshez. Az előre összeszerelt kivitel a megfordító sínnel egyszerű telepítést tesz lehetővé, minimalizálva a szerelési időt. A kontaktor 3 NO főérintkezővel és 1 NC segédérintkezővel van ellátva, amely rugalmas vezérlési lehetőségeket biztosít.
A LP5K0901BW3 mágneskapcsoló kiemelkedő elektromos tulajdonságokkal rendelkezik: 8 kV névleges lökőfeszültség-állóság, 690V AC szigetelési feszültség a tápáramkörben és 20A konvencionális szabad levegőben mért hőáram 50°C-on. A készülék kiváló mechanikai ellenállóképességgel bír, amit a 15 Gn ütésállóság és a 4 Gn rezgésállóság bizonyít. A termék kompakt méretei (magasság: 58 mm, szélesség: 90 mm, mélység: 57 mm) lehetővé teszik a helytakarékos beépítést.
A Schneider Electric TeSys K LP5K0901BW3 irányváltó mágneskapcsoló különféle szerelési lehetőségeket kínál, hiszen sínre és lapra egyaránt szerelhető. A csatlakozások csavaros kapcsokkal történnek, amelyek 1-2 kábel fogadására alkalmasak különböző keresztmetszetekben: tömör vezeték esetén 1,5-4 mm², hajlékony vezeték esetén kábelvég nélkül 0,75-4 mm², vagy kábelvéggel 0,34-2,5 mm². A termék számos nemzetközi szabványnak megfelel, többek között: EN/IEC 60947-4-1, GB/T 14048.4, UL 60947-4-1, CSA C22.2 No 60947-4-1, JIS C8201-4-1. A globális megfelelőséget olyan tanúsítványok biztosítják, mint a CB Scheme, CCC, UL, CSA, EAC, CE és UKCA. A Schneider Electric TeSys K LP5K0901BW3 irányváltó mágneskapcsoló a megbízhatóság, rugalmasság és biztonság kombinációját kínálja ipari motorvezérlési alkalmazásokhoz.
Schneider Electric TeSys K - LP5K0901BW3 - Mágneskapcsoló 4kW/400V 9A 24VDC műszaki adatok
Általános jellemzők
Termékcsalád: TeSys
Terméknév: TeSys K
Termék vagy komponens típusa: Irányváltó mágneskapcsoló
Rövidített eszköznév: LP5K
Eszköz alkalmazás: Vezérlés
Kontaktor alkalmazás: Motorvezérlés, Rezisztív terhelés
Felhasználási kategória: AC-3, AC-1, AC-4, AC-3e
Eszköz ismertetése: Előre összeszerelt megfordító sínnel
Műszaki paraméterek
Pólusok leírása: 3P
Teljesítmény pólus érintkező összeállítás: 3 NO
Névleges üzemi feszültség [Ue]: Tápáramkör: 690 V AC 50/60 Hz, Jelzőáramkör: <= 690 V AC 50/60 Hz
Névleges üzemi áram [Ie]: 20 A (< 50 °C esetén) <= 440 V AC AC-1 tápáramkörnél, 16 A (< 70 °C esetén) 690 V AC AC-1 tápáramkörnél, 9 A <= 440 V AC AC-3 tápáramkörnél, 9 A <= 440 V AC AC-3e tápáramkörnél
Motor teljesítmény kW: 2.2 kW 220...230 V AC 50/60 Hz, 4 kW 380...415 V AC 50/60 Hz, 4 kW 440 V AC 50/60 Hz, 4 kW 480 V AC 50/60 Hz, 4 kW 500...600 V AC 50/60 Hz, 4 kW 660...690 V AC 50/60 Hz
Vezérlőáramkör típusa: DC alacsony fogyasztású
Vezérlőáramkör feszültség [Uc]: 24 V DC
Segédérintkező összeállítása: 1 NC
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Túlfeszültség kategória: III
Villamos jellemzők
Konvencionális szabad levegőben mért hőáram [Ith]: 20 A (50 °C-on) tápáramkörnél, 10 A (50 °C-on) jelzőáramkörnél
Névleges bekapcsolási áramerősség, Irms: 110 A AC tápáramkörnél az NF C 63-110 szerint, 110 A AC tápáramkörnél az IEC 60947 szerint, 110 A AC jelzőáramkörnél az IEC 60947 szerint
Névleges megszakítási képesség: 110 A 415 V-on az IEC 60947 szerint, 110 A 440 V-on az IEC 60947 szerint, 80 A 500 V-on az IEC 60947 szerint, 110 A 220...230 V-on az IEC 60947 szerint, 110 A 380...400 V-on az IEC 60947 szerint, 70 A 660...690 V-on az IEC 60947 szerint
Névleges rövid idejű áramerősség-állóság [Icw]: 90 A 50 °C - 1 s tápáramkörnél, 85 A 50 °C - 5 s tápáramkörnél, 80 A 50 °C - 10 s tápáramkörnél, 60 A 50 °C - 30 s tápáramkörnél, 45 A 50 °C - 1 perc tápáramkörnél, 40 A 50 °C - 3 perc tápáramkörnél
Átlagos impedancia: 3 mOhm - Ith 20 A 50 Hz tápáramkörnél
Mechanikai jellemzők
Reteszelés típusa: Mechanikus
Rögzítési mód: Sín, Lap
Magasság: 58 mm
Szélesség: 90 mm
Mélység: 57 mm
Mechanikai élettartam: 5 millió ciklus
Maximális működési gyakoriság: 3600 ciklus/óra
Csatlakozások és működés
Csatlakozások - kapcsok: Csavaros kapcsok 1 kábel(ek) 1,5...4 mm² tömör, Csavaros kapcsok 1 kábel(ek) 0,75...4 mm² hajlékony kábelvég nélkül, Csavaros kapcsok 1 kábel(ek) 0,34...2,5 mm² hajlékony kábelvéggel
Meghúzási nyomaték: 0,8...1,3 Nm - csavaros kapcsokon
Működési idő: 10...20 ms tekercs lekapcsolás és NO nyitás, 30...40 ms tekercs gerjesztés és NO zárás
Biztonsági szintek és tanúsítványok
Szabványok: EN/IEC 60947-4-1, GB/T 14048.4, UL 60947-4-1, CSA C22.2 No 60947-4-1, JIS C8201-4-1
Termék tanúsítványok: CB Scheme, CCC, UL, CSA, EAC, CE, UKCA
IP védettség: IP20 a VDE 0106 szerint
