A Schneider Electric TeSys K sorozatú LP5K09004BW3 típusú átkapcsoló mágneskapcsoló egy kiváló minőségű, nagy teljesítményű kapcsolóeszköz, amely ipari környezetben való használatra készült. Ez a modell a TeSys termékcsalád egyik kiemelkedő tagja, amelyet kifejezetten ellenállás jellegű terhelések kapcsolására terveztek.
A LP5K09004BW3 mágneskapcsoló 4 pólusú kialakítással rendelkezik, 4 NO érintkezővel, ami rendkívül sokoldalúvá teszi a különböző alkalmazásokban. Az eszköz AC-1 kategóriájú, tehát elsősorban ellenállás jellegű terhelések kapcsolására optimalizált. A készülék előre összeszerelt kivitelben érkezik, reverz irányú teljesítmény sínszel ellátva, így könnyen beépíthető a már meglévő rendszerekbe is.
Ami a teljesítményt illeti, ez a mágneskapcsoló 440 V AC feszültségen akár 20 A áramot is képes kapcsolni 50 °C alatti környezeti hőmérsékleten. Magasabb, 690 V AC feszültségen is használható, ekkor 16 A a megengedett áramerősség 70 °C alatti környezeti hőmérsékleten. A vezérlőkör 24 V DC alacsony fogyasztású tekerccsel működik, ami energiatakarékos megoldást jelent a hosszú távú üzemeltetés során. A tekercs technológiája beépített kétirányú csúcskorlátozó dióda elnyomóval rendelkezik, ami védelmet nyújt a feszültségcsúcsok ellen.
A LP5K09004BW3 névleges impulzus-állósági feszültsége 8 kV, ami a III-as túlfeszültség kategóriának felel meg. A hagyományos szabad levegős hőáram értéke 20 A (50 °C-on) a tápáramkörre vonatkoztatva. Az eszköz névleges bekapcsolási képessége 110 A AC a tápáramkör esetében, összhangban az NF C 63-110 és IEC 60947 szabványokkal.
A mágneskapcsoló kimagasló mechanikai és elektromos tartóssági mutatókkal rendelkezik. Mechanikai élettartama 5 millió kapcsolási ciklus, míg elektromos élettartama 0,16 millió ciklus 20 A AC-1 terhelésnél, maximum 690 V feszültségen. A kapcsolási idő tekercs-gerjesztésnél és NO zárásnál 30-40 ms, míg tekercs-energiamentesítésnél és NO nyitásnál 10-20 ms. A maximális működési frekvencia 3600 kapcsolás/óra, ami rendkívül intenzív használatot tesz lehetővé.
A készülék szerelhetőségét tekintve sínre vagy lemezre is felszerelhető, a csatlakozások csavaros szorító kapcsokkal vannak megoldva, amelyek 1 vagy 2 kábel fogadására is alkalmasak. A kapcsok meghúzási nyomatéka 0,8-1,3 Nm. Az eszköz méretei kompaktak: magassága 58 mm, szélessége 90 mm, mélysége 57 mm, tömege mindössze 0,49 kg.
A Schneider Electric TeSys K LP5K09004BW3 átkapcsoló mágneskapcsoló megfelel számos nemzetközi szabványnak, beleértve az EN/IEC 60947-4-1, GB/T 14048.4, UL 60947-4-1, CSA C22.2 No 60947-4-1 és JIS C8201-4-1 előírásokat. Rendelkezik továbbá CB Scheme, CCC, UL, CSA, EAC, CE és UKCA tanúsítványokkal, ami bizonyítja a termék megbízhatóságát és minőségét.
A mágneskapcsoló védettsége IP20 a VDE 0106 szerint, és TC védőkezeléssel van ellátva az IEC 60068 és DIN 50016 szabványoknak megfelelően. Működési hőmérséklet-tartománya -25°C és +50°C között van, tárolási hőmérséklet-tartománya pedig -50°C és +80°C között. Az eszköz 2000 m tengerszint feletti magasságig használható teljesítménycsökkenés nélkül.

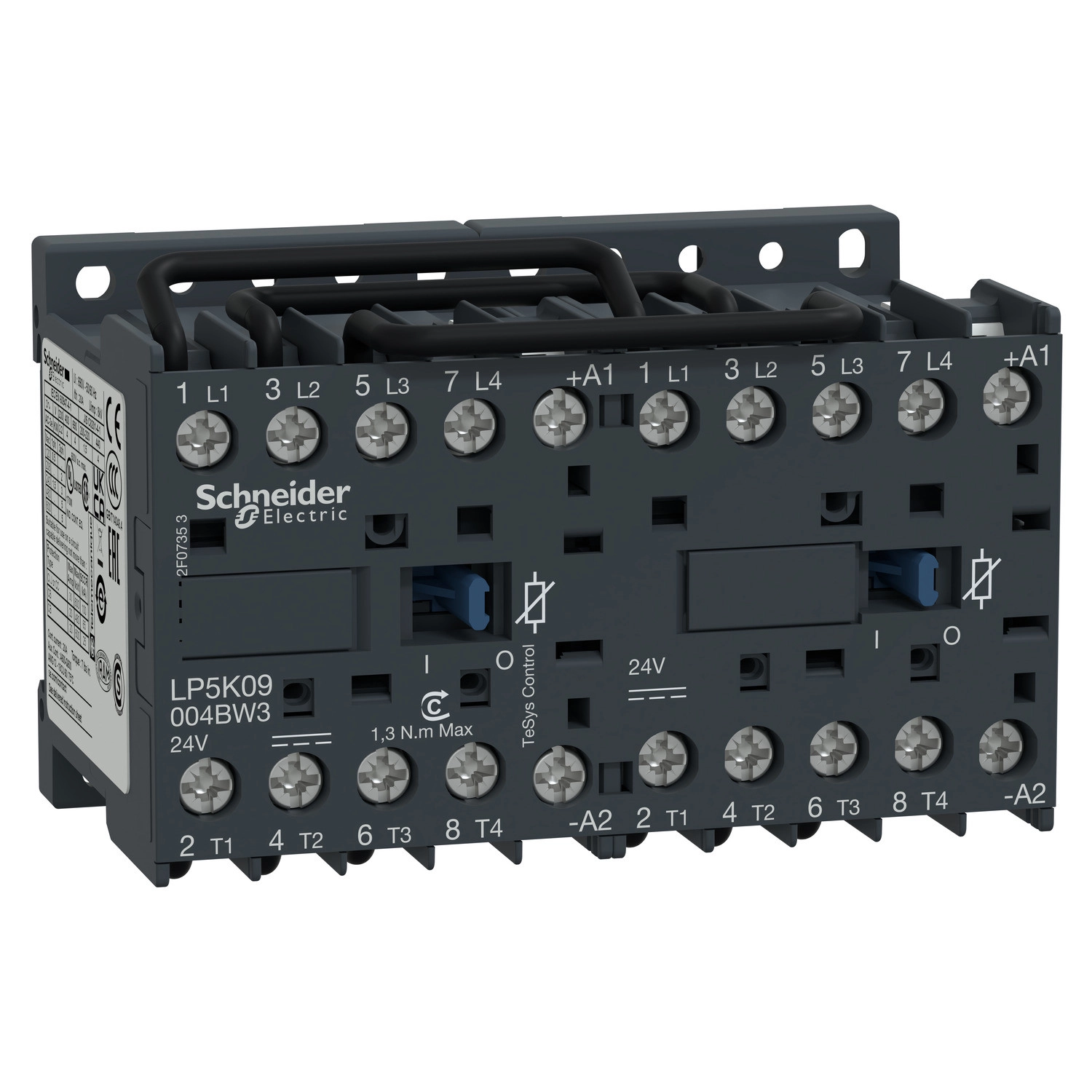

Schneider Electric TeSys K - LP5K09004BW3 - Mágneskapcsoló AC1/50A 24VDC műszaki adatok
Általános jellemzők
Sorozat: TeSys
Terméknév: TeSys K
Termék típusa: Átkapcsoló mágneskapcsoló
Eszköz rövidneve: LP5K
Eszköz alkalmazása: Vezérlés
Mágneskapcsoló alkalmazása: Ellenállás terhelés
Felhasználási kategória: AC-1
Eszköz kivitel: Előre összeszerelt reverz irányú teljesítmény sínszel
Műszaki jellemzők
Pólusok leírása: 4P
Teljesítmény pólusok érintkező összetétele: 4 NO
Névleges üzemi feszültség: Tápáramkör: 690 V AC 50/60 Hz
Névleges üzemi áram: 20 A (50 °C alatt) maximum 440 V AC AC-1 tápáramkörnél
Névleges üzemi áram: 16 A (70 °C alatt) 690 V AC AC-1 tápáramkörnél
Vezérlőáramkör típusa: DC alacsony fogyasztású
Vezérlőáramkör feszültsége: 24 V DC
Névleges impulzus-állósági feszültség: 8 kV
Túlfeszültség kategória: III
Hagyományos szabad levegős hőáram: 20 A (50 °C-on) tápáramkörnél
Teljesítmény jellemzők
Névleges bekapcsolási képesség: 110 A AC tápáramkörnél az NF C 63-110 szerint
Névleges megszakítási képesség: 110 A 415 V-nál az IEC 60947 szerint
Névleges megszakítási képesség: 110 A 440 V-nál az IEC 60947 szerint
Névleges megszakítási képesség: 80 A 500 V-nál az IEC 60947 szerint
Névleges megszakítási képesség: 110 A 220...230 V-nál az IEC 60947 szerint
Névleges megszakítási képesség: 110 A 380...400 V-nál az IEC 60947 szerint
Névleges megszakítási képesség: 70 A 660...690 V-nál az IEC 60947 szerint
Fizikai jellemzők
Magasság: 58 mm
Szélesség: 90 mm
Mélység: 57 mm
IP védettségi fokozat: IP20 a VDE 0106 szerint
Üzemi környezeti hőmérséklet: -25...50 °C
Tárolási környezeti hőmérséklet: -50...80 °C
Üzemi magasság: 2000 m teljesítménycsökkenés nélkül
Csatlakozások
Csatlakozások - kapcsok: Csavaros szorító kapcsok 1 kábel(ek) 1,5...4 mm² tömör
Csatlakozások - kapcsok: Csavaros szorító kapcsok 1 kábel(ek) 0,75...4 mm² rugalmas kábelvég nélkül
Csatlakozások - kapcsok: Csavaros szorító kapcsok 1 kábel(ek) 0,34...2,5 mm² rugalmas kábelvéggel
Meghúzási nyomaték: 0,8...1,3 N.m - csavaros szorító kapcsoknál Philips No 2
Tanúsítványok és szabványok
Szabványok: EN/IEC 60947-4-1, GB/T 14048.4, UL 60947-4-1, CSA C22.2 No 60947-4-1, JIS C8201-4-1
Terméktanúsítványok: CB Scheme, CCC, UL, CSA, EAC, CE, UKCA
