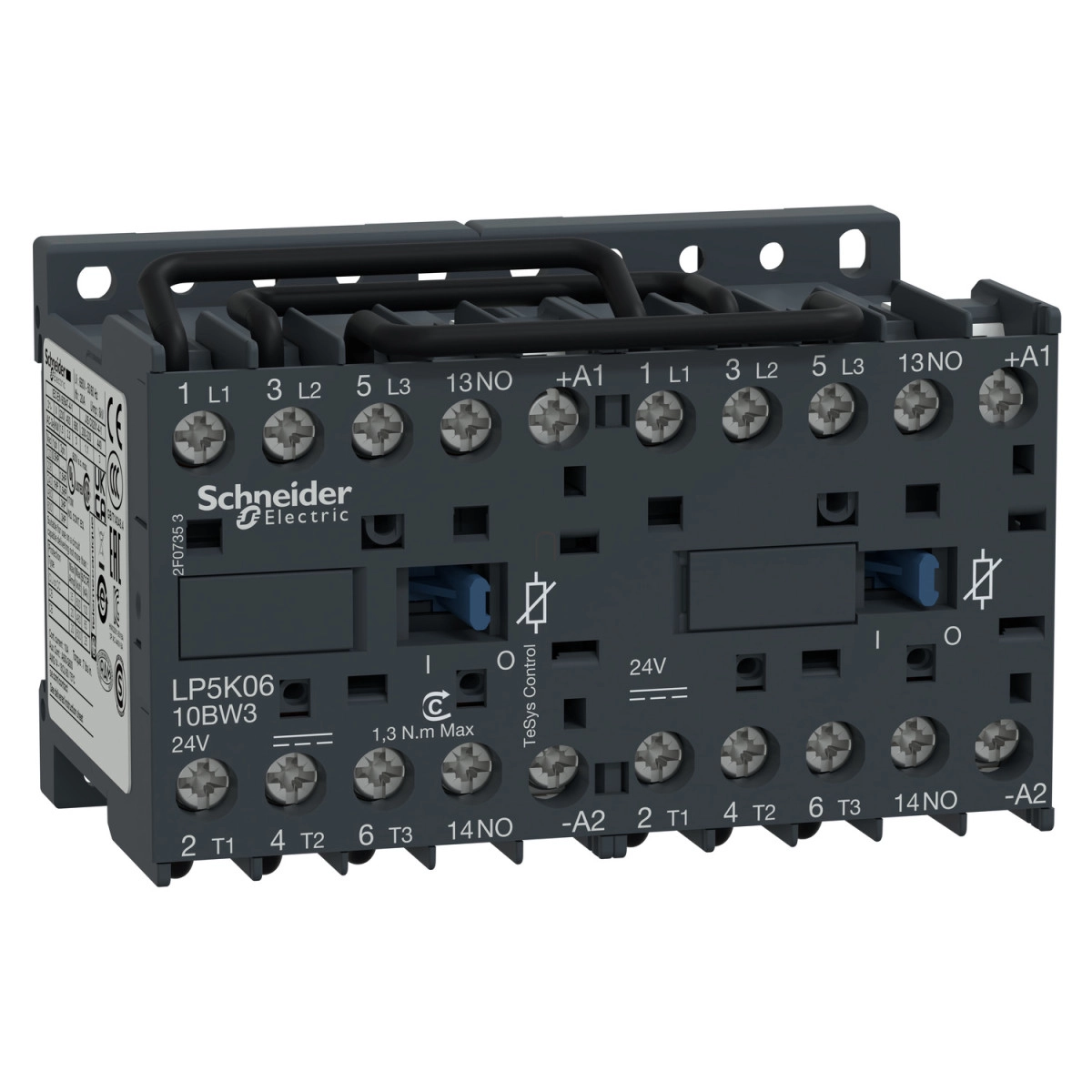

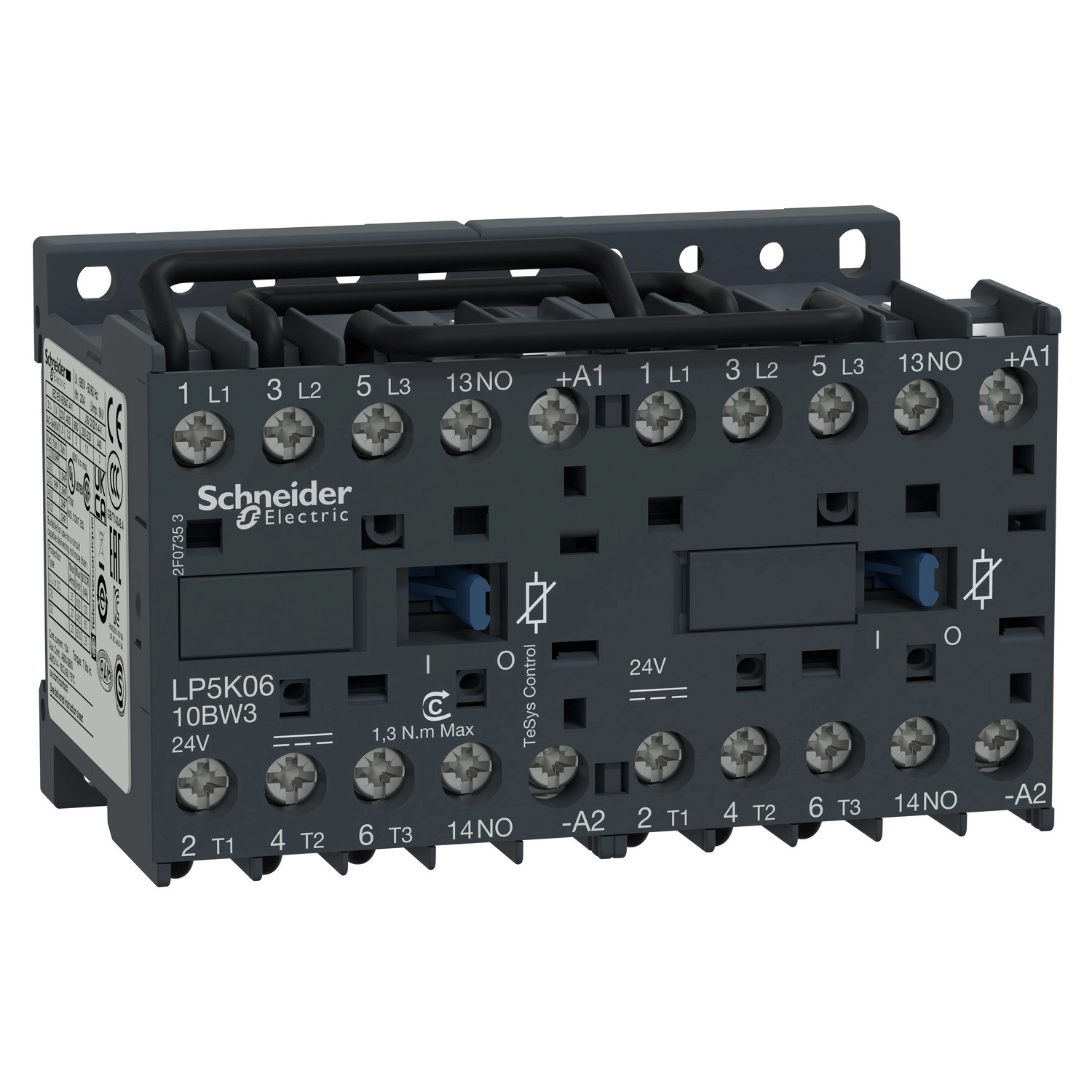

A Schneider Electric TeSys K termékcsalád LP5K0610BW3 típusú váltóirányú mágneskapcsolója egy kompakt, sokoldalú és megbízható elektromechanikus kapcsolóeszköz, amely kifejezetten motorvezérlési alkalmazásokhoz lett kifejlesztve. Ez a 3 pólusú mágneskapcsoló kiváló választás különböző ipari alkalmazásokhoz, ahol fontos a precíz motorirányítás és a hosszú élettartam.
A LP5K0610BW3 modelljének egyik legfőbb előnye az előszerelt váltóirányú teljesítmény átkötősín, amely jelentősen megkönnyíti a telepítést és csökkenti a bekötési hibák lehetőségét. A termék 24V DC alacsony fogyasztású vezérlőtekerccsel rendelkezik, ami energiatakarékos működést biztosít, mindössze 1,8W teljesítményfelvétellel. A 3 NO teljesítmény pólusú kontaktus kiegészül egy beépített 1 NO segédérintkezővel, így biztosítva a visszajelzési lehetőséget a vezérlőrendszer felé.
A mágneskapcsoló névleges üzemi árama 6A AC-3 és AC-3e felhasználási kategóriában, maximum 440V feszültségig. Motorteljesítmény szempontjából 1,5 kW-ot képes kapcsolni 220-230V AC hálózaton, 2,2 kW-ot 380-415V AC esetén, valamint 3 kW-ot 440V és magasabb feszültségszinteken egészen 690V-ig. Ez a teljesítménytartomány ideálissá teszi kisebb és közepes teljesítményű motorok vezérlésére különböző ipari környezetben. A mágneskapcsoló bekapcsolási áramerőssége 110A AC, ami megfelel az IEC 60947 szabvány előírásainak, továbbá a konvencionális szabad levegőn mért hőáram értéke 20A a teljesítmény áramkörre és 10A a jelzőáramkörre vonatkozóan (50°C-on).
A LP5K0610BW3 kiemelkedő elektromos tartóssággal rendelkezik: 1,3 millió kapcsolási ciklus 6A AC-3 kategóriában, ami biztosítja a hosszú távú, megbízható működést ipari környezetben is. A mechanikai élettartam eléri az 5 millió kapcsolási ciklust, és a termék maximális kapcsolási frekvenciája óránként 3600 ciklus. Az eszköz kiváló mechanikai robusztussággal rendelkezik, ellenáll a zárt állapotban 15 Gn, nyitott állapotban 10 Gn erősségű ütéseknek, valamint a 4 Gn (zárt) és 2 Gn (nyitott) erősségű rezgéseknek az 5-300 Hz frekvenciatartományban.
A beépítési opciók tekintetében rugalmas, hiszen szerelhető panelra vagy DIN sínre (AM1 DP200 vagy AM1 DE200 típus, 35 mm). A csatlakozások csavaros kapcsokkal történnek, amelyek alkalmasak 0,75-4 mm² rugalmas vagy 1,5-4 mm² tömör vezetékek fogadására. Az IP20-as védettség és a -25...+50°C működési hőmérséklet-tartomány tovább növeli a termék felhasználhatóságát különböző környezeti feltételek mellett. A mágneskapcsoló rendelkezik számos nemzetközi tanúsítvánnyal (CB, CCC, UL, CSA, EAC, CE, UKCA), ami garantálja a globális szabványoknak való megfelelést.
Schneider Electric TeSys K - LP5K0610BW3 - Mágneskapcsoló 2,2kW/400V 6A 24VDC műszaki adatok
Általános jellemzők
Termékcsalád: TeSys
Terméknév: TeSys K
Termék típusa: Váltóirányú mágneskapcsoló
Eszköz rövid neve: LP5K
Alkalmazás: Vezérlés, Motorvezérlés
Felhasználási kategória: AC-3, AC-4, AC-3e
Eszköz kialakítása: Előszerelt váltóirányú teljesítmény átkötősínnel
Elektromos jellemzők
Pólusok leírása: 3P
Teljesítmény pólus érintkező összetétel: 3 NO
Névleges üzemi feszültség [Ue]: Teljesítmény áramkör: 690 V AC 50/60 Hz, Jelző áramkör: <= 690 V AC 50/60 Hz
Névleges üzemi áram [Ie]: 6 A <= 440 V AC AC-3 teljesítmény áramkörhöz, 6 A <= 440 V AC AC-3e teljesítmény áramkörhöz
Motorteljesítmény kW: 1,5 kW 220...230 V AC 50/60 Hz, 2,2 kW 380...415 V AC 50/60 Hz, 3 kW 440 V AC 50/60 Hz, 3 kW 480 V AC 50/60 Hz, 3 kW 500...600 V AC 50/60 Hz, 3 kW 660...690 V AC 50/60 Hz
Vezérlő áramkör típusa: DC alacsony fogyasztású
Vezérlő áramkör feszültség [Uc]: 24 V DC
Segédérintkező összetétel: 1 NO
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Túlfeszültség kategória: III
Teljesítmény jellemzők
Konvencionális szabad levegőn mért hőáram [Ith]: 20 A (50 °C-on) teljesítmény áramkörhöz, 10 A (50 °C-on) jelző áramkörhöz
Irms névleges bekapcsolási teljesítmény: 110 A AC teljesítmény áramkörhöz IEC 60947 szerint, 110 A AC jelző áramkörhöz IEC 60947 szerint
Névleges megszakító képesség: 110 A 415 V-nál IEC 60947 szerint, 110 A 440 V-nál IEC 60947 szerint, 80 A 500 V-nál IEC 60947 szerint, 110 A 220...230 V-nál IEC 60947 szerint, 110 A 380...400 V-nál IEC 60947 szerint, 70 A 660...690 V-nál IEC 60947 szerint
Mechanikai jellemzők
Mechanikai reteszelés típusa: Mechanikai
Szerelési mód: Sín, Panel
Mechanikai élettartam: 5 millió ciklus
Maximális működési sebesség: 3600 ciklus/óra
Méretek és csatlakozás
Magasság: 58 mm
Szélesség: 90 mm
Mélység: 57 mm
Csatlakozások - sorkapcsok: Csavaros kapocs 1 vezeték(ek) 1,5...4 mm² tömör, Csavaros kapocs 1 vezeték(ek) 0,75...4 mm² rugalmas kábelvég nélkül, Csavaros kapocs 1 vezeték(ek) 0,34...2,5 mm² rugalmas kábelvéggel
Meghúzási nyomaték: 0,8...1,3 Nm csavaros kapocsnál
Környezeti feltételek
IP védelmi fokozat: IP20 VDE 0106 szerint
Környezeti működési hőmérséklet: -25...50 °C
Környezeti tárolási hőmérséklet: -50...80 °C
Üzemeltetési magasság: 2000 m leértékelés nélkül
