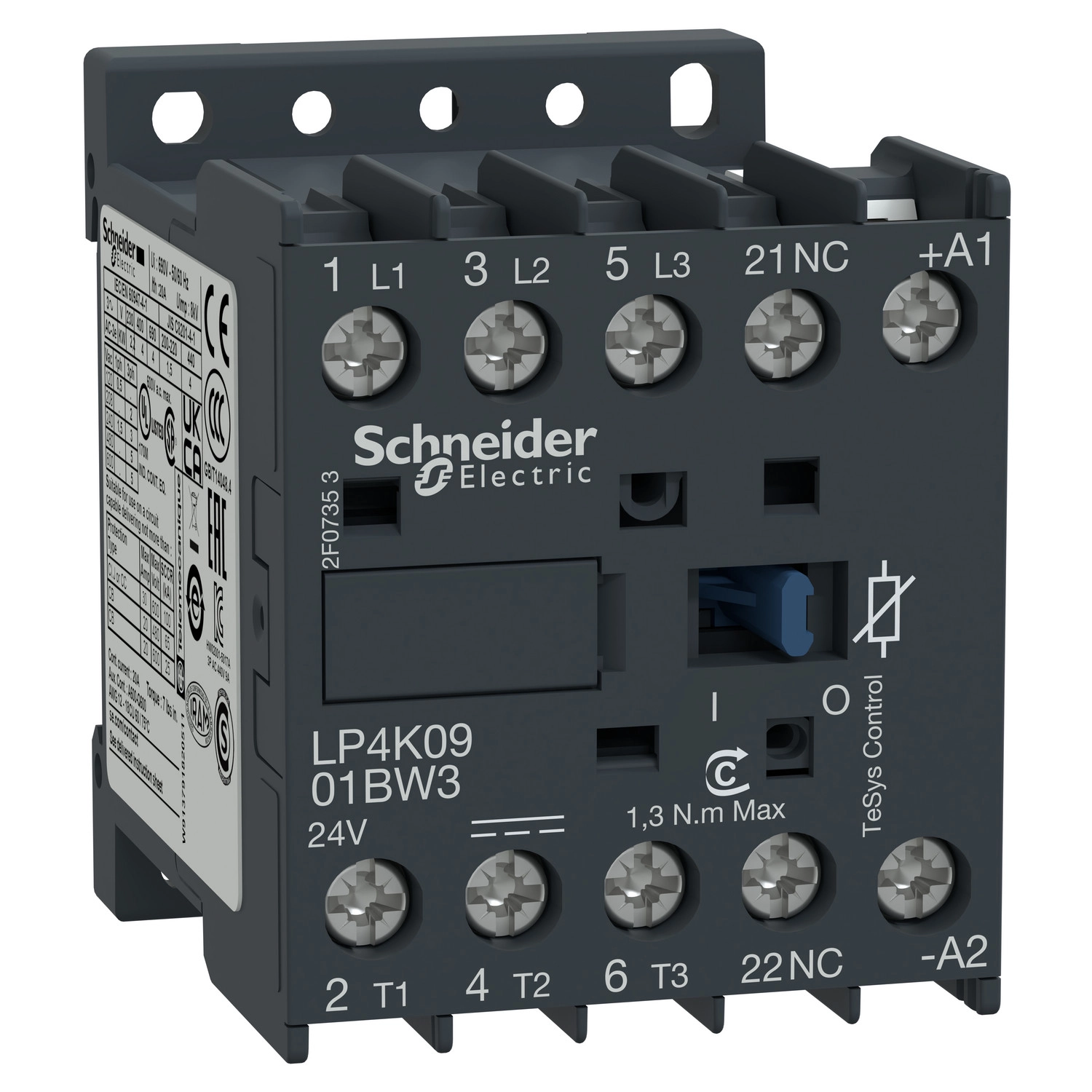

A Schneider Electric TeSys K LP4K0901BW3 mágneskapcsoló egy kiváló minőségű, kompakt méretű kontaktor, amely kiválóan alkalmas különböző motorvezérlési és ellenállás terhelési alkalmazásokhoz. Ez a 3 pólusú, AC-3/AC-3e kategóriájú eszköz 24V DC alacsony fogyasztású tekercsel rendelkezik, ami energiatakarékos működést biztosít a teljes életciklusa során.
A TeSys K sorozatú kontaktor maximálisan 9A névleges üzemi áramot biztosít 440V-on AC-3 és AC-3e alkalmazásokban, míg AC-1 alkalmazásokban akár 20A-t is képes kapcsolni 690V-ig. A beépített 1NC segédérintkező további rugalmasságot biztosít a kapcsolási és vezérlési feladatokhoz. A termék széles alkalmazási spektrummal rendelkezik: alkalmas 2,2 kW-os motorteljesítményhez 220-230V AC-nél, és 4 kW-os motorokhoz 380-415V vagy 440/690V AC hálózatoknál. Az LP4K0901BW3 modell tervezésénél a Schneider Electric különös figyelmet fordított a rugalmasságra, a biztonságra és a kompakt méretre, ami jelentősen optimalizálja a kapcsolószekrényben elfoglalt helyet.
A kontaktor műszaki paramétereit tekintve kiemelkedő jellemzőkkel rendelkezik. A 8 kV névleges lökőfeszültség-állóság és a III-as túlfeszültség kategória megbízható működést garantál még kihívást jelentő elektromos környezetben is. A hagyományos szabad levegőn mért termikus áram 20A (60°C-on) a tápáramkörben és 10A (50°C-on) a jelzőáramkörben. A bekapcsolási áramerősség (Irms) 110A AC a tápáramkörben és a jelzőáramkörben egyaránt, az IEC 60947 szabványnak megfelelően. A névleges megszakítóképesség különböző feszültségszinteken: 110A 220-230V, 380-400V, 415V és 440V-nál, 80A 500V-nál, és 70A 660-690V-nál. Az eszköz méretei rendkívül kompaktak: 58 mm magasság, 45 mm szélesség és 57 mm mélység, így akár 50%-kal kevesebb helyet foglal el a kapcsolószekrényekben a hagyományos kontaktorokhoz képest.
A TeSys K LP4K0901BW3 mágneskapcsoló számos nemzetközi szabványnak és tanúsítványnak felel meg, beleértve az EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, UL 60947-5-1, CSA C22.2 No 60947-4-1, CSA C22.2 No 60947-5-1 és GB/T 14048.4 szabványokat. Rendelkezik továbbá CB Scheme, CCC, UL, CSA, EAC, CE és UKCA tanúsítványokkal is, ami biztosítja a globális alkalmazhatóságot. Az IP2X védettségi fokozat megfelelő védelmet nyújt a por és az ujjal való érintkezés ellen. A termék széles működési hőmérséklettartománya (-25...50 °C) és magas tárolási hőmérséklettartománya (-50...80 °C) szélsőséges környezeti feltételek mellett is megbízható teljesítményt biztosít. Az LP4K0901BW3 mágneskapcsoló tökéletes választás olyan professzionális felhasználók számára, akik megbízható, energiahatékony és kompakt motorvezérlési megoldást keresnek.
Schneider Electric TeSys K - LP4K0901BW3 - Mágneskapcsoló 4kW/400V 9A 24VDC műszaki adatok
Általános jellemzők
Sorozat: TeSys
Terméktípus: Kontaktor
Eszköz rövid neve: LP4K
Kontaktor alkalmazás: Motorvezérlés, Ellenállás terhelés
Műszaki jellemzők
Felhasználási kategória: AC-3, AC-3e, AC-1, AC-4
Pólusok leírása: 3P
Teljesítmény pólusok érintkezőjének összetétele: 3 NO
Névleges üzemi feszültség [Ue]: Tápáramkör: <= 690 V AC <= 400 Hz, Jelzőáramkör: <= 690 V AC <= 400 Hz
Névleges üzemi áram [Ie]: 9 A (60°C alatt) <= 440 V AC AC-3 tápáramkörnél, 9 A (60°C alatt) <= 440 V AC AC-3e tápáramkörnél, 20 A (60°C alatt) <= 690 V AC AC-1 tápáramkörnél
Vezérlő áramkör típusa: DC széles tartomány
Vezérlő áramköri feszültség [Uc]: 24 V DC
Motorteljesítmény
Motorteljesítmény kW: 2,2 kW 220...230 V AC 50/60 Hz AC-3 esetén, 4 kW 380...415 V AC 50/60 Hz AC-3 esetén, 4 kW 440/690 V AC 50/60 Hz AC-3 esetén, 2,2 kW 220...230 V AC 50/60 Hz AC-3e esetén, 4 kW 380...415 V AC 50/60 Hz AC-3e esetén, 4 kW 440/690 V AC 50/60 Hz AC-3e esetén, 2,2 kW 220...230 V AC 50/60 Hz AC-4 esetén, 4 kW 380...415 V AC 50/60 Hz AC-4 esetén, 4 kW 440/690 V AC 50/60 Hz AC-4 esetén
Érintkezők és elektromos jellemzők
Segédérintkezők összetétele: 1 NC
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Túlfeszültség kategória: III
Hagyományos szabad levegőn mért termikus áram [Ith]: 20 A (60°C-on) tápáramkörnél, 10 A (50°C-on) jelzőáramkörnél
Irms névleges bekapcsolási áramerősség: 110 A AC tápáramkörnél az IEC 60947-nek megfelelően, 110 A AC jelzőáramkörnél az IEC 60947-nek megfelelően
Névleges megszakítóképesség: 110 A 220...230 V-nál az IEC 60947-nek megfelelően, 110 A 380...400 V-nál az IEC 60947-nek megfelelően, 110 A 415 V-nál az IEC 60947-nek megfelelően, 110 A 440 V-nál az IEC 60947-nek megfelelően, 80 A 500 V-nál az IEC 60947-nek megfelelően, 70 A 660...690 V-nál az IEC 60947-nek megfelelően
Fizikai jellemzők
Magasság: 58 mm
Szélesség: 45 mm
Mélység: 57 mm
IP védettségi fokozat: IP2X
Működési feltételek
Környezeti levegő hőmérséklet működés közben: -25...50 °C
Környezeti levegő hőmérséklet tárolás során: -50...80 °C
Üzemi magasság: 2000 m teljesítményromlás nélkül
