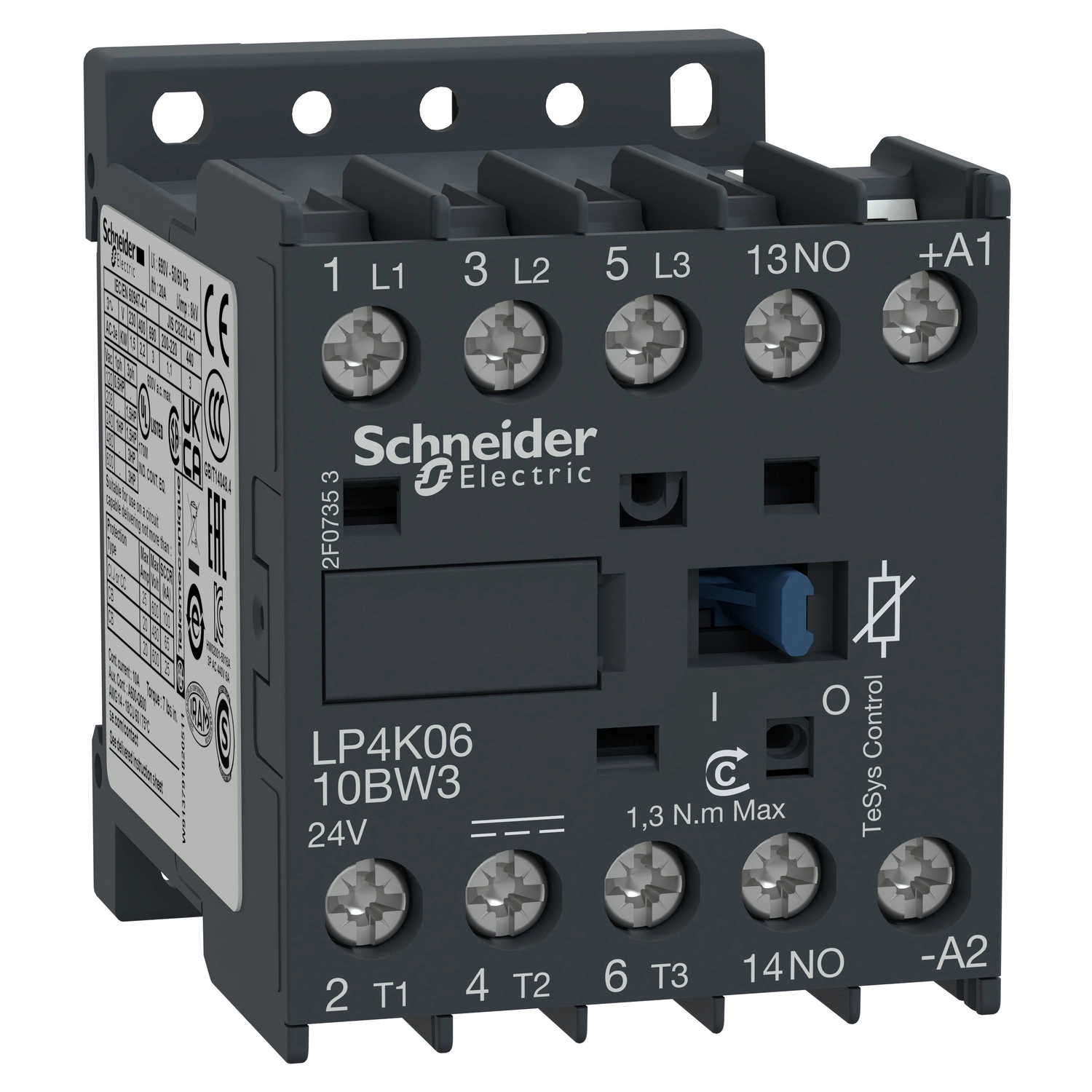

A Schneider Electric TeSys K sorozatú LP4K0610BW3 mágneskapcsoló egy professzionális, ipari alkalmazásokhoz tervezett vezérlőelem, amely kiemelkedően alacsony, mindössze 1,5 W tekercsteljesítményt igényel működéséhez. Ez a kompakt méretű 3 pólusú, 6A-es kontaktor elsősorban motorvezérlési feladatokhoz ajánlott, és különösen energiahatékony megoldást kínál, ami jelentős költségmegtakarítást eredményezhet hosszú távú használat során.
A termék AC-3, AC-3e és AC-4 felhasználási kategóriákban alkalmazható, és 440V AC feszültségig 6A névleges üzemi árammal működik. A vezérlőkör 24V DC feszültséggel működik, ami széleskörű kompatibilitást biztosít különböző vezérlőrendszerekkel. Motorteljesítmény szempontjából 1,5 kW-ot képes kapcsolni 220-230V AC hálózaton, 2,2 kW-ot 380-415V AC esetén, és 3 kW-ot 440/690V AC feszültségen, mindegyik esetben 50/60 Hz frekvencián. A termék 1 darab NO (záró) segédérintkezővel rendelkezik.
A TeSys K LP4K0610BW3 mágneskapcsoló 8 kV névleges lökőfeszültség-állósággal rendelkezik, és III-as túlfeszültségi kategóriába tartozik. Hagyományos szabad levegős termikus árama 20A a tápáramkörben (60°C-nál) és 10A a jelzőáramkörben (50°C-nál). Névleges záróképessége 110A AC a tápáramkörben és jelzőáramkörben egyaránt, az IEC 60947 szabványnak megfelelően. A termék részletes megszakítóképességi adatai különböző feszültségszinteken: 110A 220-230V, 380-400V, 415V és 440V esetén, 80A 500V-nál és 70A 660-690V-nál. Névleges rövidideig tartható árama időtartamtól függően változó értékeket mutat, például 90A 1 másodpercig, 45A 1 percig a tápáramkör esetében.
A termék többféle módon szerelhető: panelra vagy 35 mm-es DIN sínre (AM1 DP200 vagy AM1 DE200). A mágneskapcsoló méretei rendkívül kompaktak: 58 mm magas, 45 mm széles és 57 mm mély. Csatlakozások tekintetében csavaros kapcsokkal rendelkezik, amely különböző kábelméreteket fogad: 1 vagy 2 tömör kábel esetén 1,5-4 mm², hajlékony kábel esetén csupaszolva 0,75-4 mm², végelzáróval 0,34-2,5 mm² (1 kábel) vagy 0,34-1,5 mm² (2 kábel). A javasolt meghúzási nyomaték a csavaros kapcsoknál 0,8-1,3 Nm.
Schneider Electric TeSys K - LP4K0610BW3 - 1,5W tekercsteljesítményű mágneskapcsoló 6A, 1 záró, DC, 1,5 W műszaki adatok
Főbb tulajdonságok
Sorozat: TeSys
Termék típus: Mágneskapcsoló
Eszköz rövid neve: LP4K
Alkalmazás: Motorvezérlés
Műszaki adatok
Felhasználási kategória: AC-3, AC-3e, AC-4
Pólusok leírása: 3P
Teljesítmény pólusok: 3 NO (záró)
Névleges üzemi feszültség [Ue]: Tápáramkör: <= 690 V AC <= 400 Hz, Jelzőáramkör: <= 690 V AC <= 400 Hz
Névleges üzemi áram [Ie]: 6 A (60°C alatt) <= 440 V AC AC-3 tápáramkörhöz, 6 A (60°C alatt) <= 440 V AC AC-3e tápáramkörhöz
Vezérlőkör típusa: DC széles tartomány
Vezérlőkör feszültsége [Uc]: 24 V DC
Motorteljesítmény
Motorteljesítmény kW: 1,5 kW 220...230 V AC 50/60 Hz AC-3, 2,2 kW 380...415 V AC 50/60 Hz AC-3, 3 kW 440/690 V AC 50/60 Hz AC-3
Segédérintkező összetétel: 1 NO
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Túlfeszültségi kategória: III
Villamos jellemzők
Hagyományos szabad levegős termikus áram [Ith]: 20 A (60°C-nál) tápáramkörhöz, 10 A (50°C-nál) jelzőáramkörhöz
Névleges záróképesség Irms: 110 A AC tápáramkörhöz az IEC 60947 szerint, 110 A AC jelzőáramkörhöz az IEC 60947 szerint
Névleges megszakítóképesség: 110 A 220...230 V-nál, 110 A 380...400 V-nál, 110 A 415 V-nál, 110 A 440 V-nál, 80 A 500 V-nál, 70 A 660...690 V-nál az IEC 60947 szerint
Átlagos impedancia: 3 mOhm - Ith 20 A 50 Hz tápáramkörhöz
Névleges szigetelési feszültség [Ui]: Tápáramkör: 600 V UL 508 szerint, Tápáramkör: 690 V IEC 60947-4-1 szerint
Teljesítményfelvétel
Bekapcsolási teljesítmény: 1,8 W (20°C-nál)
Tartó teljesítményfelvétel: 1,8 W 20°C-nál
Hőleadás: 1,8 W
Vezérlés
Vezérlőkör feszültséghatárok: Üzemi: 0,7...1,3 Uc (50°C alatt), Ejtési: >= 0,10 Uc (50°C alatt)
Mechanikai jellemzők
Csatlakozások: Csavaros kapcsok 1 kábel(ek) 1,5…4 mm² tömör, Csavaros kapcsok 1 kábel(ek) 0,75…4 mm² hajlékony kábelvég nélkül
Maximális kapcsolási sebesség: 3600 kapcs/h
Tekercs technológia: Beépített elnyomó eszközzel
Segédérintkezők típusa: azonnali típusú 1 NO
Minimális kapcsolási áram: 5 mA jelzőáramkörhöz
Minimális kapcsolási feszültség: 17 V jelzőáramkörhöz
Méretek és szerelés
Szerelési alap: Lemez, Sín
Meghúzási nyomaték: 0,8…1,3 N.m csavaros kapcsoknál
Működési idő: 10...20 ms tekercs lekapcsolás és NO nyitás, 30...40 ms tekercs bekapcsolás és NO zárás
Magasság: 58 mm
Szélesség: 45 mm
Mélység: 57 mm
Megbízhatóság
Biztonsági megbízhatósági szint: B10d = 1369863 ciklus névleges terhelésnél az EN/ISO 13849-1 szerint
Mechanikai élettartam: 30 millió ciklus
Villamos élettartam: 1,3 millió ciklus 6 A AC-3 Ue <= 440 V, 1,3 millió ciklus 6 A AC-3e Ue <= 440 V
Környezeti jellemzők
IP védettségi fokozat: IP2X
Környezeti hőmérséklet üzemelés során: -25…50 °C
Környezeti hőmérséklet tároláskor: -50…80 °C
Üzemi magasság: 2000 m leértékelés nélkül
Lángállóság: V1 az UL 94 szerint
