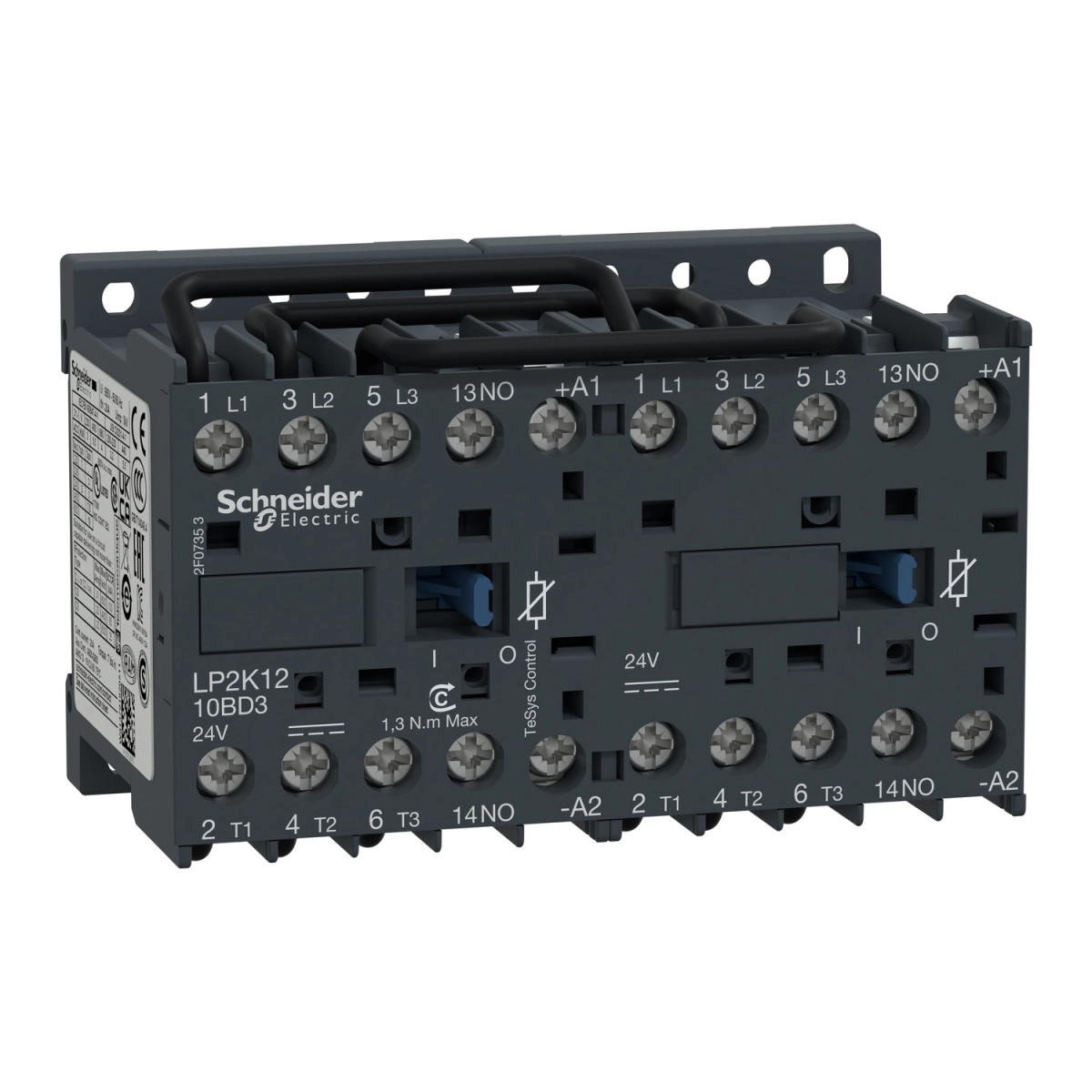

A Schneider Electric TeSys K sorozatba tartozó LP2K1210BD3 váltóirányú mágneskapcsoló egy rendkívül megbízható ipari vezérlőeszköz, amely kifejezetten motorvezérlési és ellenállás terhelési alkalmazásokhoz lett kifejlesztve. Ez a kompakt méretű, 3 pólusú, 24V DC vezérlésű mágneskapcsoló ideális választás ipari automatizálási rendszerekhez, ahol fontos a megbízható működés és a kompakt kialakítás.
Az LP2K1210BD3 típusú kontaktor maximális terhelhetősége AC-3 és AC-3e felhasználási kategóriában 12A (440V-ig), míg AC-1 kategóriában akár 20A (50°C alatti környezeti hőmérsékletnél) és 16A (70°C alatti környezeti hőmérsékletnél, 690V-ig). Motorvezérlésre különösen alkalmas, többféle teljesítményszinten: 3kW (220-230V AC), 5,5kW (380-415V és 440V AC), valamint 4kW (480V, 500-600V és 660-690V AC) motorokhoz. Az eszköz egy előre összeszerelt váltóirányú áramvezető sínnel (power busbar) rendelkezik, ami megkönnyíti és felgyorsítja a telepítést.
A TeSys K LP2K1210BD3 mágneskapcsoló 3 NO főérintkezővel és 1 NO segédérintkezővel rendelkezik. A főáramkör névleges szigetelési feszültsége 690V, a vezérlőáramkör 24V DC szabványos kialakítású, beépített kétirányú csúcshatároló diódás túlfeszültség-levezetővel. Az eszköz kapcsolási kapacitása lenyűgöző: 144A AC a főáramkörben (az IEC 60947 szabvány szerint), és akár 5 millió kapcsolási ciklust is kibír mechanikai szempontból. Az elektromos élettartam is figyelemreméltó: 1,3 millió ciklus AC-3 és AC-3e üzemmódban 12A terhelésnél.
A kompakt kialakítású mágneskapcsoló méretei mindössze 90 mm szélesség, 58 mm magasság és 57 mm mélység, amely lehetővé teszi a helytakarékos beépítést kapcsolószekrényekbe. Szerelése rugalmas, egyaránt lehetséges lapon és sínen történő rögzítés. Csatlakoztatása csavarzáras kapcsokkal történik, amelyek 1 vagy 2 kábel fogadására alkalmasak, különböző keresztmetszetekben (tömör: 1,5-4 mm², sodrott: 0,75-4 mm² kábelvég nélkül, és 0,34-2,5 mm² kábelvéggel). A csavarzáras kapcsok meghúzási nyomatéka 0,8-1,3 Nm között van.
Az LP2K1210BD3 megfelel a szigorú nemzetközi szabványoknak, beleértve az EN/IEC 60947-4-1, GB/T 14048.4, UL 60947-4-1, CSA C22.2 No 60947-4-1 és JIS C8201-4-1 előírásokat, és számos nemzetközi tanúsítvánnyal rendelkezik (CB Scheme, CCC, UL, CSA, EAC, CE, UKCA). A készülék védettsége IP20, működési hőmérséklet-tartománya -25°C és +50°C között van, tárolási hőmérséklete pedig -50°C és +80°C között. Tengerszint feletti 2000 méteres magasságig használható teljesítménycsökkenés nélkül. Kiváló mechanikai robusztusság jellemzi, ami által ellenáll akár 15G ütésnek és 4G vibrációnak is, biztosítva a megbízható működést még ipari környezetben is.
Schneider Electric TeSys K - LP2K1210BD3 - Mágneskapcsoló 5,5kW 12A 24VDC műszaki adatok
Általános jellemzők
Termékcsalád: TeSys K
Terméktípus: Váltóirányú mágneskapcsoló
Rövidnév: LP2K
Alkalmazás: Vezérlés, ellenállás terhelés, motorvezérlés
Felhasználási kategória: AC-3, AC-4, AC-1, AC-3e
Kivitel: Előre összeszerelt váltóirányú áramvezető sínnel
Elektromos jellemzők
Pólusok száma: 3P
Főérintkezők kialakítása: 3 NO
Névleges üzemi feszültség: Főáramkör: 690 V AC 50/60 Hz, Jelzőáramkör: <= 690 V AC 50/60 Hz
Névleges üzemi áram: 20 A (< 50 °C) <= 440 V AC AC-1 főáramkör, 16 A (< 70 °C) 690 V AC AC-1 főáramkör, 12 A <= 440 V AC AC-3 és AC-3e főáramkör
Motorteljesítmény: 3 kW (220...230 V AC), 5,5 kW (380...415 V AC, 440 V AC), 4 kW (480 V AC, 500...600 V AC, 660...690 V AC)
Vezérlőáramkör típusa: DC szabványos
Vezérlőáramkör feszültsége: 24 V DC
Segédérintkezők: 1 NO
Névleges lökőfeszültség-állóság: 8 kV
Túlfeszültség kategória: III
Hagyományos szabad levegőben történő hőáram: 20 A (50 °C) főáramkör, 10 A (50 °C) jelzőáramkör
Névleges bekapcsolási képesség: 110 A AC jelzőáramkör (IEC 60947), 144 A AC főáramkör (NF C 63-110, IEC 60947)
Névleges megszakítóképesség: 110 A 440 V (IEC 60947), 80 A 500 V (IEC 60947), 70 A 660...690 V (IEC 60947)
Átlagos impedancia: 3 mOhm - Ith 20 A 50 Hz főáramkör
Névleges szigetelési feszültség: Főáramkör: 600 V (UL 508), 690 V (IEC 60947-4-1), 600 V (CSA C22.2 No 14); Jelzőáramkör: 690 V (IEC 60947-4-1, IEC 60947-5-1), 600 V (UL 508, CSA C22.2 No 14)
Elektromos élettartam: 1,3 millió ciklus 12 A AC-3 <= 440 V, 1,3 millió ciklus 12 A AC-3e <= 440 V, 0,3 millió ciklus 20 A AC-1 <= 690 V, 0,02 millió ciklus 72 A AC-4 <= 440 V
Mechanikai jellemzők
Reteszelés típusa: Mechanikus
Rögzítési mód: Lap, sín
Csatlakozások: Csavarzáras kapcsok 1 kábel(ek) 1,5...4 mm² tömör, 0,75...4 mm² sodrott kábelvég nélkül, 0,34...2,5 mm² sodrott kábelvéggel; 2 kábel(ek) 1,5...4 mm² tömör, 0,75...4 mm² sodrott kábelvég nélkül, 0,34...1,5 mm² sodrott kábelvéggel
Meghúzási nyomaték: 0,8...1,3 Nm (Philips No 2, lapos Ø 6 mm, pozidriv No 2)
Működési idő: 30...40 ms tekercs bekapcsolás és NO záródás, 10 ms tekercs kikapcsolás és NO nyitás
Mechanikai élettartam: 5 millió ciklus
Maximális működési frekvencia: 3600 ciklus/óra
Környezeti feltételek
IP védettségi fokozat: IP20 (VDE 0106)
Védőkezelés: TC (IEC 60068, DIN 50016)
Környezeti hőmérséklet működés közben: -25...50 °C
Környezeti hőmérséklet tárolás során: -50...80 °C
Üzemi magasság: 2000 m teljesítménycsökkenés nélkül
Lángállóság: V1 (UL 94), Követelmény 2 (NF F 16-101, NF F 16-102)
Fizikai jellemzők
Magasság: 58 mm
Szélesség: 90 mm
Mélység: 57 mm
Nettó tömeg: 0,48 kg
Szabványok és tanúsítványok
Szabványok: EN/IEC 60947-4-1, GB/T 14048.4, UL 60947-4-1, CSA C22.2 No 60947-4-1, JIS C8201-4-1
Terméktanúsítványok: CB Scheme, CCC, UL, CSA, EAC, CE, UKCA
