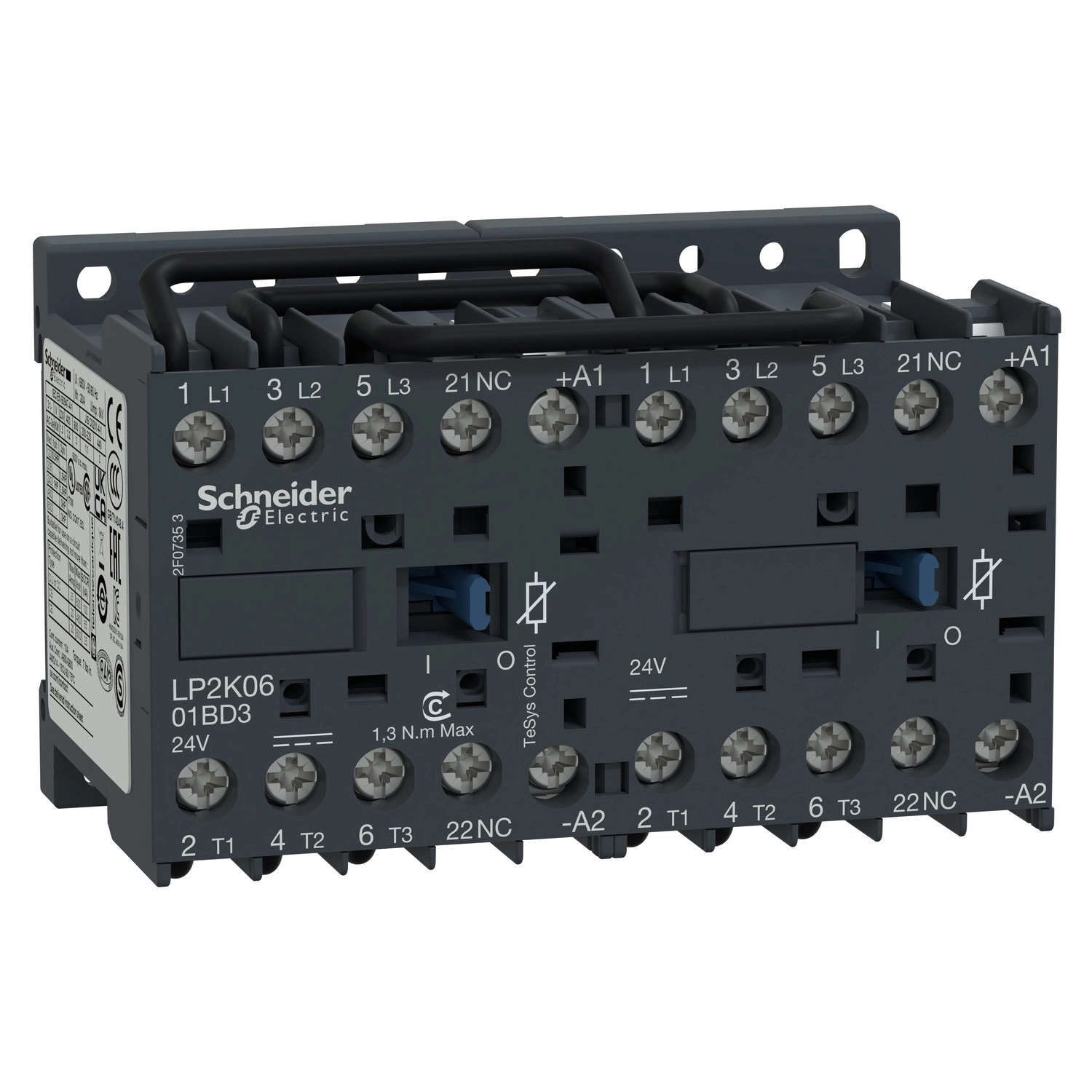

A Schneider Electric TeSys K sorozat LP2K0901BD3 típusú irányváltó mágneskapcsolója kompakt és hatékony megoldást kínál motorok vezérlésére és egyéb ipari alkalmazásokhoz. Ez a 3 pólusú, 24V DC vezérlőfeszültségű kontaktor különösen alkalmas olyan környezetben, ahol gyakori irányváltásra van szükség, mint például emelőberendezések, szállítószalagok vagy bármilyen kétirányú motoros alkalmazás esetén.
A TeSys K LP2K0901BD3 mágneskapcsoló 9A névleges üzemi árammal rendelkezik AC-3 és AC-3e kategóriában, 440V üzemi feszültség mellett. A készülék AC-1 kategóriában akár 20A terhelést is képes kapcsolni 690V feszültségig. Motorvezérlési teljesítménye 220-230V-on 2,2kW, míg 380-415V-on és 440/690V-on egyaránt 4kW. A kompakt kialakítás egyik előnye, hogy akár 50%-kal kisebb helyet foglal el a kapcsolószekrényekben, mint a hagyományos megoldások.
Az LP2K0901BD3 irányváltó kontaktor előre összeszerelt, irányváltó teljesítmény sínsínnel rendelkezik, ami megkönnyíti a telepítést. A 3 NO teljesítmény érintkezőn kívül egy NC segédérintkező is található rajta, ami lehetővé teszi a vezérlőkörökbe való integrációt. A kontaktor beépített túlfeszültség-védelemmel rendelkezik, ami növeli a megbízhatóságát és élettartamát. Csatlakoztatása csavaros sorkapcsokkal történik, melyek 1,5-4 mm² tömör vagy 0,75-4 mm² sodrott vezetékek fogadására alkalmasak. A készülék IP20 védettséggel, 8kV névleges lökőfeszültség-állósággal és III-as túlfeszültség kategóriával rendelkezik, ami ipari környezetben is megbízható működést biztosít.
A TeSys K sorozat rugalmasságát tovább növeli a széles működési hőmérséklet-tartomány (-25°C és +50°C között), valamint a kiváló mechanikai ellenálló képesség, amely akár 15G ütésállóságot és 4G rezgésállóságot is biztosít. A termék megfelel az EN/IEC 60947-4-1, GB/T 14048.4, UL 60947-4-1, CSA C22.2 No 60947-4-1 és JIS C8201-4-1 szabványoknak, és rendelkezik CB Scheme, CCC, UL, CSA, EAC, CE és UKCA minősítésekkel. A terméket nagy megbízhatóságra tervezték, amit a kiemelkedő villamos és mechanikai élettartam is mutat: AC-3 kategóriában 1,3 millió, míg mechanikai szempontból 5 millió kapcsolási ciklust képes teljesíteni.
Schneider Electric TeSys K - LP2K0901BD3 műszaki adatok
Fő jellemzők
Sorozat: TeSys
Terméknév: TeSys K
Termék vagy alkatrész típusa: Irányváltó kontaktor
Eszköz rövid neve: LP2K
Eszköz alkalmazása: Vezérlés
Kontaktor alkalmazás: Motor vezérlés, Rezisztív terhelés
Felhasználási kategória: AC-3, AC-3e, AC-4, AC-1
Eszköz jellemzői: Előszerelt irányváltó teljesítmény sínsínnel
Műszaki adatok
Pólusok leírása: 3P
Teljesítmény pólus érintkező összetétele: 3 NO
[Ue] névleges üzemi feszültség: Teljesítmény áramkör: 690 V AC 50/60 Hz
Jelző áramkör: <= 690 V AC 50/60 Hz
[Ie] névleges üzemi áram: 9 A (< 60 °C esetén) <= 440 V AC AC-3 teljesítmény áramkörhöz
9 A (< 60 °C esetén) <= 440 V AC AC-3e teljesítmény áramkörhöz
20 A (< 60 °C esetén) <= 690 V AC AC-1 teljesítmény áramkörhöz
Motor teljesítmény kW: 2,2 kW 220...230 V AC 50/60 Hz-en
4 kW 380...415 V AC 50/60 Hz-en
4 kW 440/690 V AC 50/60 Hz-en
Vezérlőáramkör típusa: DC standard
[Uc] vezérlőáramkör feszültsége: 24 V DC
Segédérintkező összetétele: 1 NC
[Uimp] névleges impulzus tartófeszültség: 8 kV
Túlfeszültség kategória: III
[Ith] hagyományos szabad levegő termikus áram: 20 A (60 °C-on) teljesítmény áramkörhöz
10 A (50 °C-on) jelző áramkörhöz
Teljesítmény jellemzők
Irms névleges bekapcsolási teljesítmény: 110 A AC teljesítmény áramkörhöz, IEC 60947 szerint
110 A AC jelző áramkörhöz, IEC 60947 szerint
Névleges megszakítási teljesítmény: 110 A 220...230 V-on, IEC 60947 szerint
110 A 380...400 V-on, IEC 60947 szerint
110 A 415 V-on, IEC 60947 szerint
110 A 440 V-on, IEC 60947 szerint
80 A 500 V-on, IEC 60947 szerint
70 A 660...690 V-on, IEC 60947 szerint
Elektromos élettartam: 1,3 millió ciklus 9 A AC-3 kategóriában, Ue <= 440 V
1,3 millió ciklus 9 A AC-3e kategóriában, Ue <= 440 V
0,16 millió ciklus 20 A AC-1 kategóriában, Ue <= 690 V
0,02 millió ciklus 54 A AC-4 kategóriában, Ue <= 440 V
Csatlakozás és méretek
Csatlakozások - sorkapcsok: Csavaros sorkapcsok, 1,5...4 mm² tömör vezetékhez
Csavaros sorkapcsok, 0,75...4 mm² rugalmas vezetékhez kábelvég nélkül
Csavaros sorkapcsok, 0,34...2,5 mm² rugalmas vezetékhez kábelvéggel
Meghúzási nyomaték: 0,8...1,3 Nm - Philips 2. sz. csavaros sorkapcsokon
0,8...1,3 Nm - lapos Ø 6 mm csavaros sorkapcsokon
0,8...1,3 Nm - pozidriv 2. sz. csavaros sorkapcsokon
Magasság: 58 mm
Szélesség: 90 mm
Mélység: 57 mm
Környezeti paraméterek
IP védettségi fokozat: IP20 VDE 0106 szerint
Üzemi környezeti hőmérséklet: -25...50 °C
Tárolási környezeti hőmérséklet: -50...80 °C
Üzemi magasság: 2000 m leértékelés nélkül
Mechanikai tartósság: 5 millió ciklus
