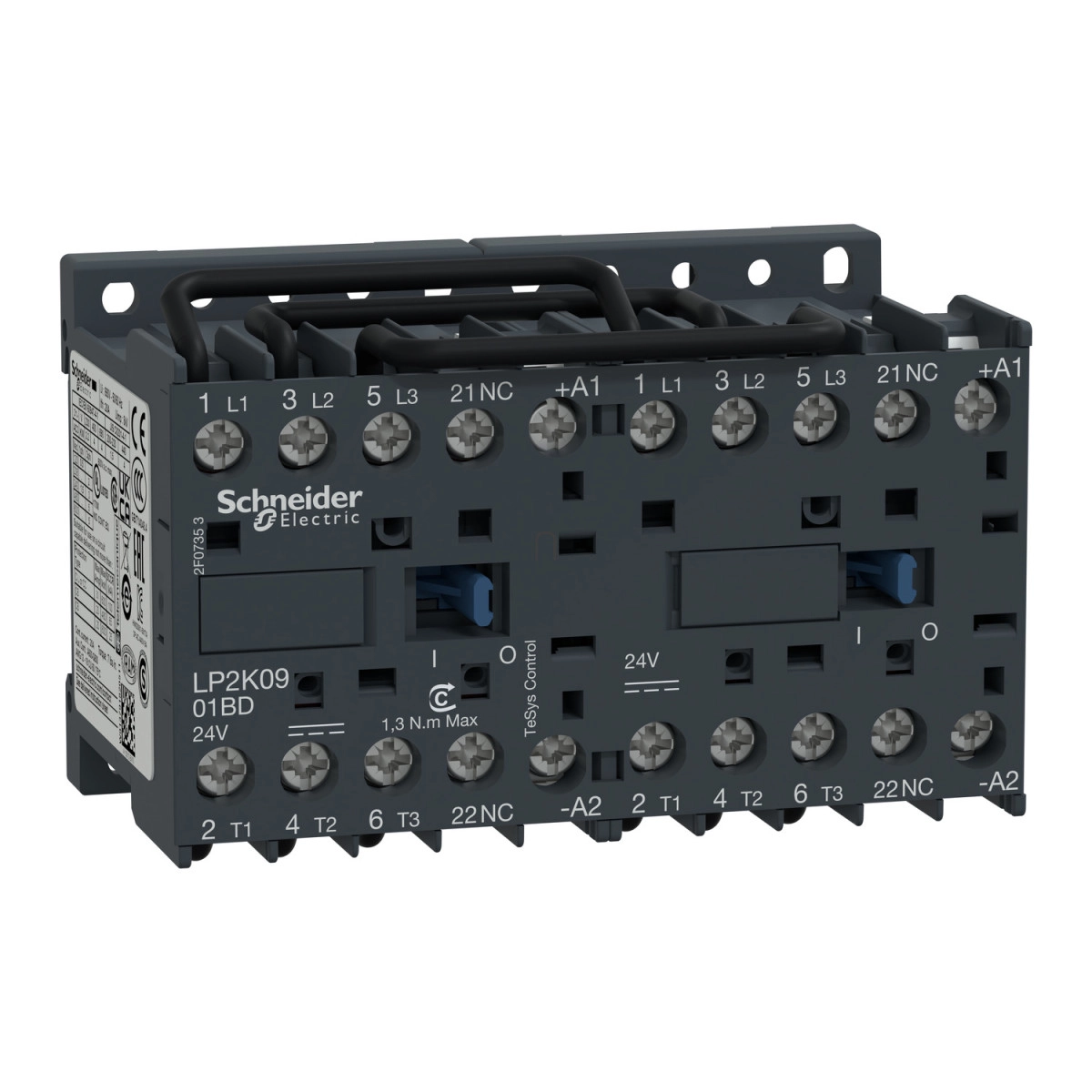

A Schneider Electric TeSys K sorozatú LP2K0901BD típusú irányváltó mágneskapcsoló egy rendkívül sokoldalú és kompakt ipari kapcsolóeszköz, amely kifejezetten motorvezérlési és teljesítménykapcsolási feladatokra lett kifejlesztve. Ez a 3 pólusú, 9 amper névleges áramerősségű változat elősszeszerelt kivitelben érkezik, beépített irányváltó sínszettel, amely jelentősen megkönnyíti és felgyorsítja a telepítést a kapcsolószekrényekben.
A TeSys K sorozat LP2K0901BD modellje 24V DC vezérlőfeszültséggel működik, és alapkivitelben 1 NC (zárt) segédérintkezővel rendelkezik. A készülék AC-3 és AC-3e felhasználási kategóriákban 440V-on 9A terhelhetőséggel, míg AC-1 kategóriában 690V-on akár 20A áramerősséggel is terhelhető. Motorteljesítmény szempontjából 220-230V-on 2,2kW, 380-415V-on és 440/690V-on egyaránt 4kW motorokat képes kapcsolni, így ideális választás mind az ipari, mind a kereskedelmi villamos rendszerekben.
A LP2K0901BD kimagasló villamos paraméterekkel rendelkezik. 8kV-os impulzus-állósága és III-as túlfeszültség kategóriája biztosítja a megbízható működést még szélsőséges környezetekben is. A kapcsoló lökésárama 110A AC a teljesítmény- és a jelzőáramkörök esetében is, az IEC 60947 szabványnak megfelelően. A készülék szakítóképessége különböző feszültségszinteken: 220-230V-on 110A, 380-400V-on 110A, 415V-on 110A, 440V-on 110A, 500V-on 80A, valamint 660-690V-on 70A. A csavarkötéses kapcsok rendkívül rugalmas kábelezési lehetőséget biztosítanak: 1,5-4 mm² tömör, 0,75-4 mm² sodrott, valamint 0,34-2,5 mm² sodrott érvéghüvelyes vezetékekhez is használhatók.
A TeSys K LP2K0901BD kompakt méretekkel rendelkezik (magasság: 58 mm, szélesség: 90 mm, mélység: 57 mm), ami jelentős helymegtakarítást tesz lehetővé a kapcsolószekrényekben. Mechanikai tartóssága kiemelkedő, 5 millió kapcsolási ciklust garantál. IP20-as védettségi szintje és -25°C és +50°C közötti üzemi hőmérséklet-tartománya széles alkalmazási területet biztosít. A termék rugalmas rögzítési lehetőségekkel rendelkezik, egyaránt szerelhető sínes vagy lapos felületre. A készülék megfelel a legszigorúbb nemzetközi szabványoknak, többek között az EN/IEC 60947-4-1, UL 60947-4-1 és CSA C22.2 No 60947-4-1 előírásoknak, és rendelkezik a legfontosabb tanúsítványokkal, mint CB Scheme, CCC, UL, CSA, EAC, CE és UKCA.
TeSys K - LP2K0901BD irányváltó mágneskapcsoló műszaki adatok
Általános jellemzők
Termékcsalád: TeSys
Terméknév: TeSys K
Terméktípus: Irányváltó mágneskapcsoló
Eszköz rövid neve: LP2K
Alkalmazás: Vezérlés, motorvezérlés, rezisztív terhelés
Felhasználási kategória: AC-3, AC-3e, AC-4, AC-1
Kivitel: Előszerelt irányváltó sínszettel
Elektromos jellemzők
Pólusok: 3P
Teljesítmény pólusok: 3 NO
Névleges üzemi feszültség: 690V AC 50/60 Hz teljesítmény áramkör, ≤ 690V AC 50/60 Hz jelző áramkör
Névleges üzemi áramerősség: 9A (<60°C) ≤ 440V AC AC-3/AC-3e teljesítmény áramkör, 20A (<60°C) ≤ 690V AC AC-1 teljesítmény áramkör
Motorteljesítmény: 2,2 kW 220...230V AC 50/60 Hz, 4 kW 380...415V AC 50/60 Hz, 4 kW 440/690V AC 50/60 Hz
Vezérlőáramkör típusa: DC standard
Vezérlőáramköri feszültség: 24V DC
Segédérintkező: 1 NC
Lökőfeszültség-állóság: 8 kV
Túlfeszültség kategória: III
Konvencionális szabad levegőn termikus áramerősség: 20A (60°C) teljesítmény áramkör, 10A (50°C) jelző áramkör
Mechanikai jellemzők
Reteszelés típusa: Mechanikus
Rögzítési lehetőség: Lapra, sínre
Csatlakozás: Csavaros kapcsok (1-2 kábel, 0,34-4 mm²)
Meghúzási nyomaték: 0,8...1,3 Nm
Működési idő: 30...40 ms tekercs gerjesztés és NO záródás, 10 ms tekercs kioldás és NO nyitás
Mechanikai élettartam: 5 millió kapcsolás
Maximális kapcsolási gyakoriság: 3600 ciklus/óra
Környezeti paraméterek
IP védettség: IP20 (VDE 0106 szerint)
Üzemi hőmérséklet: -25...50°C
Tárolási hőmérséklet: -50...80°C
Üzemi magasság: 2000 m derating nélkül
Fizikai jellemzők
Magasság: 58 mm
Szélesség: 90 mm
Mélység: 57 mm
Nettó tömeg: 0,48 kg
Tanúsítványok és megfelelőségek
Szabványok: EN/IEC 60947-4-1, GB/T 14048.4, UL 60947-4-1, CSA C22.2 No 60947-4-1, JIS C8201-4-1
Termék tanúsítványok: CB Scheme, CCC, UL, CSA, EAC, CE, UKCA
