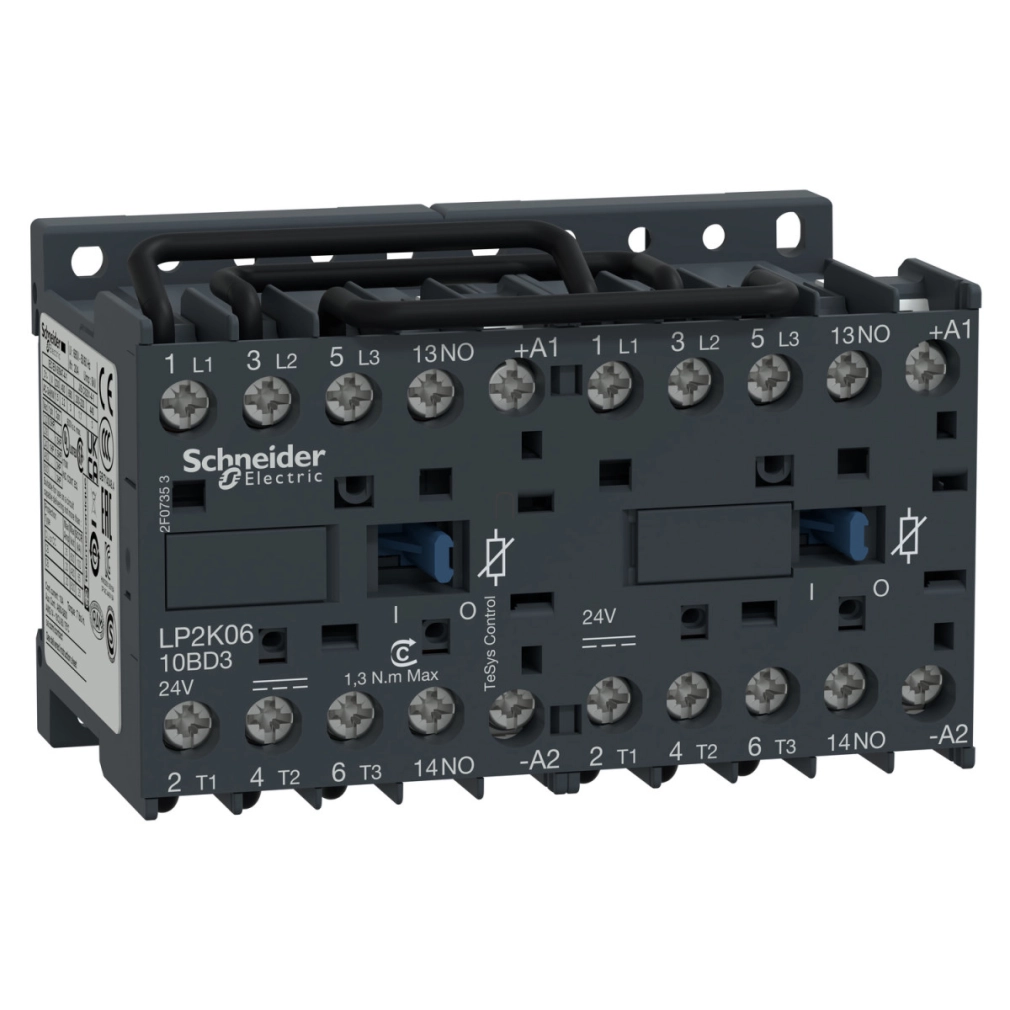

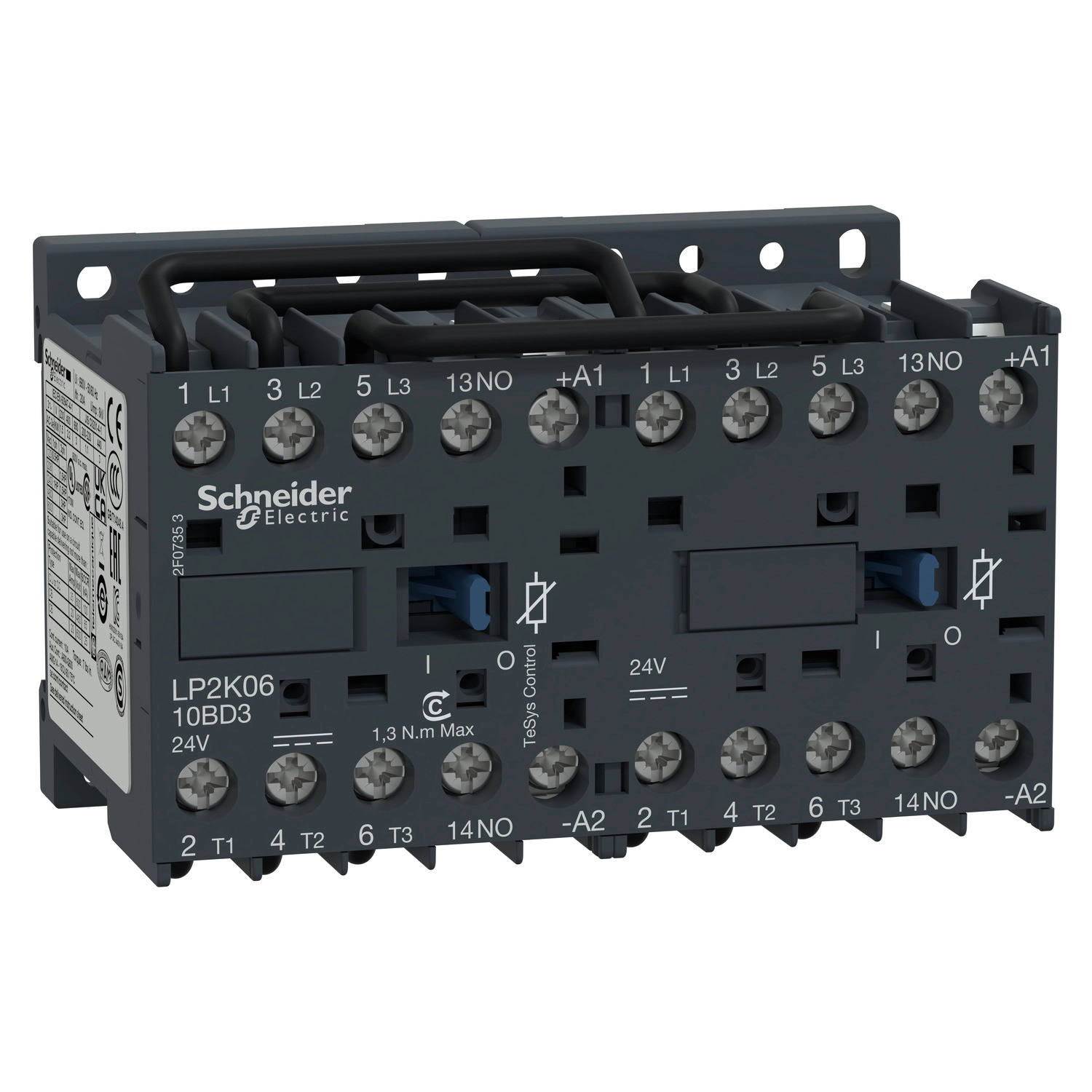

A Schneider Electric TeSys K sorozatú LP2K0610BD3 mágneskapcsoló egy kompakt, 3-pólusú, irányváltó kontaktor, amely kifejezetten motorvezérlési alkalmazásokhoz lett tervezve. Ez a professzionális minőségű kapcsolóeszköz ideális választás olyan környezetben, ahol megbízható és hatékony motorirányítás szükséges, különösen 440V-os hálózatokon.
Az LP2K0610BD3 mágneskapcsoló AC-3 és AC-3e felhasználási kategóriákban 6A névleges üzemi árammal rendelkezik 440V-on, ami lehetővé teszi akár 2,2 kW teljesítményű motorok vezérlését 380-415V AC hálózaton. Ezen kívül alkalmas 1,5 kW teljesítményű motorok kapcsolására 220-230V AC feszültségen, valamint 3 kW teljesítményre 440/690V AC esetén. A vezérlőkör 24V DC feszültséggel működik, ami napjaink modern ipari környezetében gyakran használt szabvány. A kontaktor beépített zavarszűrő eszközzel rendelkezik, ami növeli a megbízhatóságot és csökkenti az elektromágneses interferenciát.
A TeSys K LP2K0610BD3 előszerelt irányváltó sínszel érkezik, ami leegyszerűsíti és meggyorsítja a telepítést. Műszaki szempontból további előnyei közé tartozik a 8 kV névleges impulzus-állósági feszültség, a III-as túlfeszültség kategória, valamint a 20A konvencionális szabad levegőben mért hőáram 60°C-on. A teljesítmény áramkörre vonatkozó szigetelési feszültség 690V az IEC 60947-4-1 szabványnak megfelelően, ami kiváló elektromos biztonságot garantál. A jelző áramkör 10A-es szabad levegőben mért hőárammal rendelkezik 50°C-on, és ugyancsak magas, 690V szigetelési feszültséggel bír.
Az eszköz kiemelkedően jó mechanikai tartósságot kínál, akár 5 millió kapcsolási ciklussal, valamint 1,3 millió ciklus elektromos élettartammal AC-3 és AC-3e kategóriában, ami hosszú távú, megbízható működést biztosít. A mágneskapcsoló kompakt méretekkel rendelkezik (58mm magasság, 90mm szélesség, 57mm mélység), így ideális választás olyan alkalmazásokhoz, ahol a helytakarékosság fontos szempont. A termék IP20 védelemmel rendelkezik a VDE 0106 szabvány szerint, és széles, -25°C és +50°C közötti üzemi hőmérséklet-tartományban használható, ami rugalmas telepítési lehetőségeket biztosít különböző környezeti feltételek mellett. A Schneider Electric LP2K0610BD3 mágneskapcsoló számos nemzetközi szabványnak megfelel, többek között az EN/IEC 60947-4-1, GB/T 14048.4, UL 60947-4-1, és CSA C22.2 No 60947-4-1 előírásoknak, valamint rendelkezik CB, CCC, UL, CSA, EAC, CE és UKCA tanúsítványokkal, ami globális alkalmazhatóságot biztosít.
Schneider Electric TeSys K - LP2K0610BD3 - Mágneskapcsoló 2,2kW 6A 24VDC műszaki adatok
Általános jellemzők
Termékcsalád: TeSys
Terméknév: TeSys K
Termék típusa: Irányváltó kontaktor
Rövid terméknév: LP2K
Alkalmazás: Vezérlés, Motorvezérlés
Felhasználási kategória: AC-3, AC-3e, AC-4
Kivitel: Előszerelt irányváltó sínszel
Műszaki adatok
Pólusok száma: 3P
Teljesítmény-pólusok érintkezői: 3 NO
Névleges üzemi feszültség [Ue]: Teljesítmény áramkör: 690 V AC 50/60 Hz, Jelző áramkör: <= 690 V AC 50/60 Hz
Névleges üzemi áram [Ie]: 6 A (< 60°C-nál) <= 440 V AC AC-3 esetén, 6 A (< 60°C-nál) <= 440 V AC AC-3e esetén
Motorteljesítmény kW: 1.5 kW 220...230 V AC 50/60 Hz, 2.2 kW 380...415 V AC 50/60 Hz, 3 kW 440/690 V AC 50/60 Hz
Vezérlőáramkör típusa: DC standard
Vezérlőáramköri feszültség [Uc]: 24 V DC
Segédérintkezők: 1 NO
Elektromos jellemzők
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Túlfeszültség kategória: III
Konvencionális szabad levegőben mért hőáram [Ith]: 20 A (60°C-nál) teljesítmény áramkör, 10 A (50°C-nál) jelző áramkör
Névleges bekapcsolási képesség Irms: 110 A AC teljesítmény áramkör IEC 60947 szerint, 110 A AC jelző áramkör IEC 60947 szerint
Névleges megszakítási képesség: 110 A 220...230 V IEC 60947 szerint, 110 A 380...400 V IEC 60947 szerint, 110 A 415 V IEC 60947 szerint, 110 A 440 V IEC 60947 szerint, 80 A 500 V IEC 60947 szerint, 70 A 660...690 V IEC 60947 szerint
Névleges rövid idejű áramerősség [Icw]: 90 A 50°C - 1 s teljesítmény áramkör, 85 A 50°C - 5 s teljesítmény áramkör, 80 A 50°C - 10 s teljesítmény áramkör, 60 A 50°C - 30 s teljesítmény áramkör
Biztosíték besorolás: 25 A gG <= 440 V teljesítmény áramkör, 25 A aM teljesítmény áramkör, 10 A gG jelző áramkör IEC 60947 szerint
Átlagos impedancia: 3 mOhm - Ith 20 A 50 Hz teljesítmény áramkör
Mechanikai jellemzők
Reteszelés típusa: Mechanikus
Rögzítési mód: Sín, Lap
Működési idő: 30...40 ms tekercs gerjesztése és NO záródása, 10 ms tekercs kikapcsolása és NO nyitása
Mechanikai élettartam: 5 millió ciklus
Maximum működési frekvencia: 3600 ciklus/óra
Környezeti feltételek
IP védettségi fokozat: IP20 VDE 0106 szerint
Üzemi környezeti hőmérséklet: -25...50°C
Tárolási környezeti hőmérséklet: -50...80°C
Üzemi magasság: 2000 m, értékcsökkenés nélkül
Méretek
Magasság: 58 mm
Szélesség: 90 mm
Mélység: 57 mm
