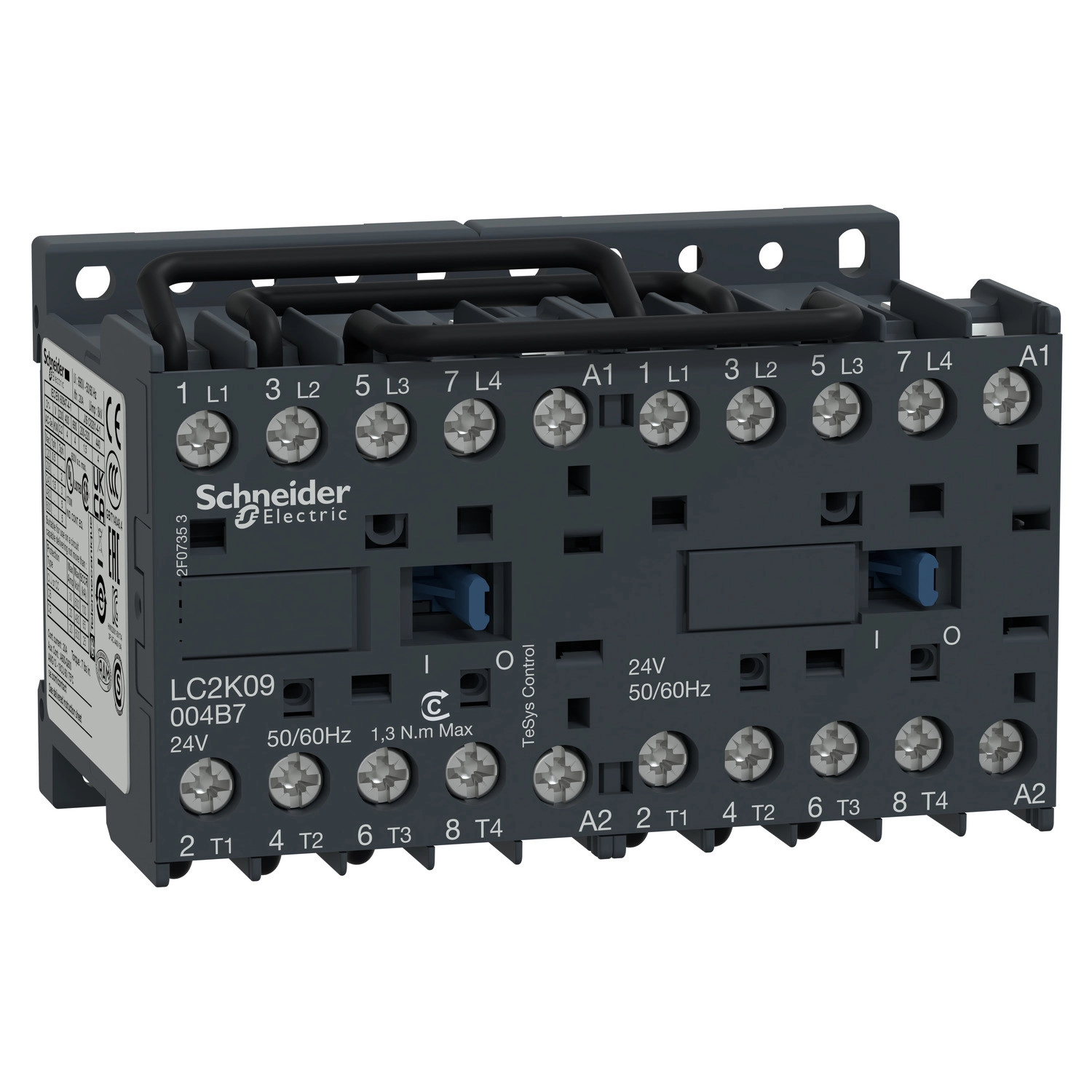

A Schneider Electric TeSys K típusú LC2K09004B7 cikkszámú átkapcsoló mágneskapcsoló egy kimagasló minőségű ipari vezérlőelem, amely különösen alkalmas ellenállásos terhelések kapcsolására elektromos rendszerekben. Ez a 4 pólusú, váltakozó áramú mágneskapcsoló 20A névleges üzemi áramerősséggel rendelkezik AC-1 felhasználási kategóriában, akár 440V-os feszültségszinten, 24V AC vezérlőtekerccsel.
A TeSys K sorozat LC2K jelzésű kompakt mágneskapcsolója előre összeszerelt kivitelben érkezik, fordító teljesítmény sínsínnel, ami jelentősen megkönnyíti a telepítést és csökkenti a szerelési időt. A készülék kialakítása 4 NO (4 záró) érintkezőt tartalmaz, teljesítmény pólus összeállításban, ami ideálissá teszi vezérlési alkalmazásokhoz és ellenállásos terhelések kapcsolásához. A kontaktor névleges szigetelési feszültsége 690V AC, és 8 kV lökőfeszültség állóságot biztosít, ami kiemelkedő túlfeszültség védelmet jelent a III-as túlfeszültség kategóriában.
Műszaki szempontból a termék kiváló jellemzőkkel rendelkezik: 20A hagyományos szabad levegős termikus áram 60°C-on, 110A zárlati megszakító képesség, valamint rendkívül részletes névleges rövidzárlati megszakítási kapacitás különböző feszültségszinteken (110A 220-230V, 380-400V, 415V és 440V esetén; 80A 500V esetén; valamint 70A 660-690V esetén). A termék biztonságos működését támogatja a 90A rövidzárási withstand áram 1 másodpercen keresztül, valamint az optimális 3 mOhm átlagos impedancia. Az LC2K09004B7 modell IP20 védettséggel rendelkezik a VDE 0106 szabvány szerint, és -25°C és +50°C közötti környezeti hőmérsékleten üzemeltethető, tárolása pedig -50°C és +80°C között biztosított.
A TeSys K mágneskapcsoló kiemelkedő mechanikai és elektromos tartósságot kínál: 0,16 millió kapcsolási ciklus AC-1 üzemmódban 690V-ig, illetve 5 millió ciklus mechanikai tartósság. A készülék telepítése rendkívül rugalmas, mind lapra, mind sínre szerelhető kivitelben. A csatlakozási lehetőségek között szerepelnek a csavaros kapcsok, amelyek különböző méretű tömör és rugalmas kábelekkel használhatók (1,5-4 mm² tömör, 0,75-4 mm² rugalmas kábelvég nélkül, 0,34-2,5 mm² rugalmas kábelvéggel). A működési idő mindössze 10-20 ms a tekercs gerjesztésekor és az NO zárásakor, valamint a tekercs kikapcsolásakor és az NO nyitásakor.
Schneider Electric TeSys K - LC2K09004B7 - Mágneskapcsoló 9A 24V AC műszaki adatok
Főbb jellemzők
Terméknév: TeSys K
Termékcsalád: TeSys
Típus: Átkapcsoló mágneskapcsoló
Eszköz rövid neve: LC2K
Alkalmazás: Vezérlés, ellenállásos terhelés
Felhasználási kategória: AC-1
Kivitel: Előre összeszerelt fordító teljesítmény sínsínnel
Villamos jellemzők
Pólusok: 4P
Teljesítmény pólusok kontaktus összetétele: 4 NO
Névleges üzemi feszültség: 690 V AC 50/60 Hz
Névleges üzemi áram: 20 A (<60 °C) <= 440 V AC AC-1
Vezérlőáramkör típusa: AC 50/60 Hz
Vezérlőáramkör feszültsége: 24 V AC 50/60 Hz
Névleges lökőfeszültség-állóság: 8 kV
Túlfeszültség kategória: III
Hagyományos termikus áram: 20 A (60 °C)
Névleges zárlati bekapcsolóképesség: 110 A AC (IEC 60947)
Névleges megszakítóképesség: 110 A (220-440 V), 80 A (500 V), 70 A (660-690 V)
Névleges rövidzárási withstand áram: 90 A - 1 s, 85 A - 5 s, 80 A - 10 s, 60 A - 30 s, 45 A - 1 perc, 40 A - 3 perc, 20 A - >= 15 perc
Kapcsolódó biztosíték: 25 A gG (<= 440 V), 25 A aM
Átlagos impedancia: 3 mOhm (50 Hz)
Névleges szigetelési feszültség: 600 V (UL 508), 690 V (IEC 60947-4-1), 600 V (CSA C22.2 No 14)
Mechanikai jellemzők
Elektromos élettartam: 0,16 millió ciklus (20 A, AC-1, <= 690 V)
Reteszelés típusa: Mechanikus
Szerelési lehetőség: Lap vagy sín
Csatlakozók: Csavaros kapcsok (1,5-4 mm² tömör, 0,75-4 mm² rugalmas kábelvég nélkül)
Meghúzási nyomaték: 0,8-1,3 Nm
Működési idő: 10-20 ms tekercs energizálás és NO zárás, 10-20 ms tekercs kikapcsolás és NO nyitás
Biztonsági megbízhatóság: B10d = 1369863 ciklus névleges terheléssel, B10d = 20000000 ciklus mechanikai terheléssel
Mechanikai élettartam: 5 millió ciklus
Maximum működési gyakoriság: 3600 kapcsolás/óra
Környezeti jellemzők
IP védettség: IP20 (VDE 0106)
Védő kezelés: TC (IEC 60068, DIN 50016)
Üzemi hőmérséklettartomány: -25...50 °C
Tárolási hőmérséklettartomány: -50...80 °C
Üzemi magasság: 2000 m derating nélkül
Lángállóság: V1 (UL 94), követelmény 2 (NF F 16-101, NF F 16-102)
Méretek
Magasság: 58 mm
Szélesség: 90 mm
Mélység: 57 mm
Nettó tömeg: 0,38 kg
Szabványok és tanúsítványok
Szabványok: EN/IEC 60947-4-1, GB/T 14048.4, UL 60947-4-1, CSA C22.2 No 60947-4-1, JIS C8201-4-1
Tanúsítványok: CB Scheme, CCC, UL, CSA, EAC, CE, UKCA
