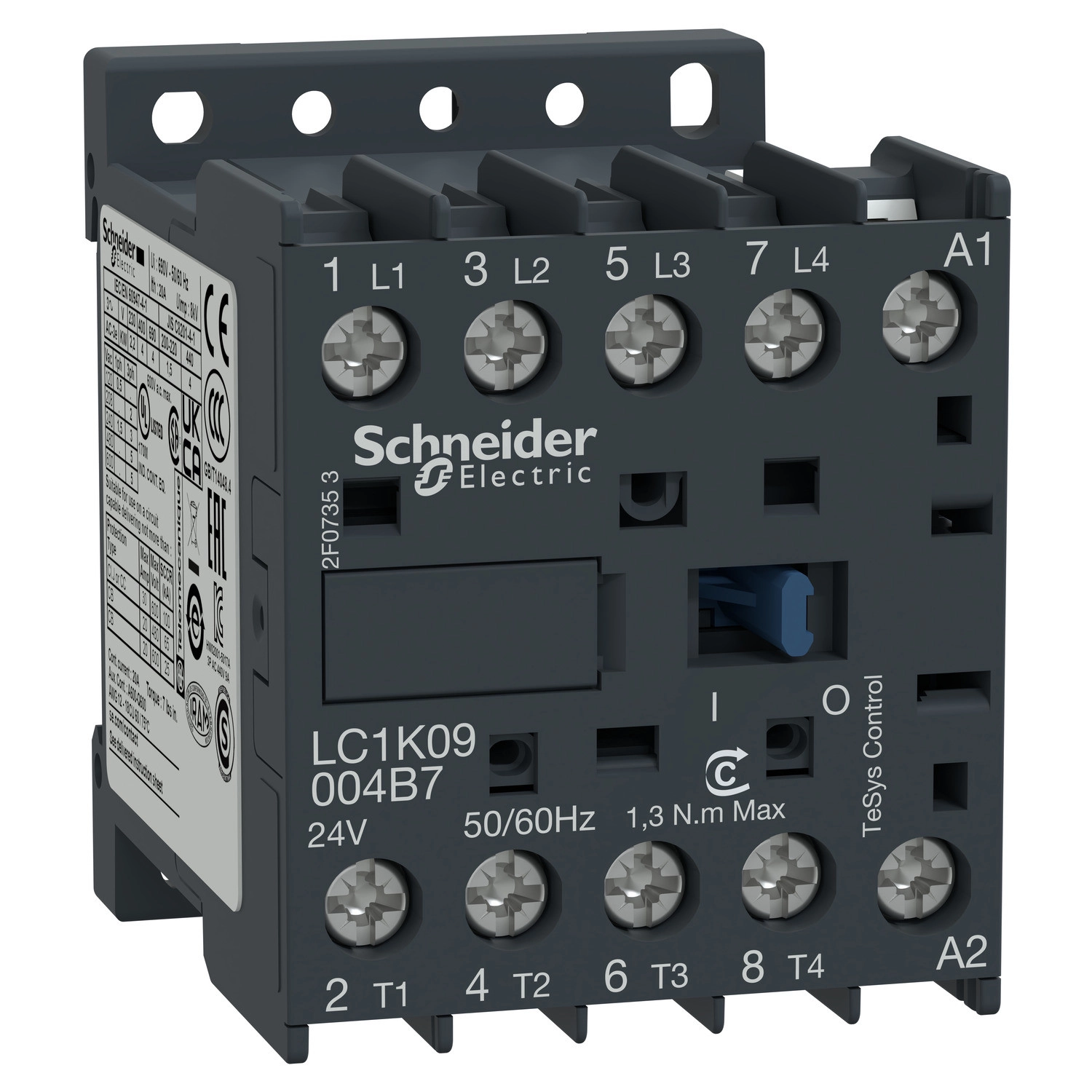

A Schneider Electric TeSys K sorozatú LC1K09004M7 kontaktor egy kompakt és megbízható villamos kapcsolóberendezés, amely kifejezetten rezisztív terhelések vezérlésére lett kifejlesztve. Ez a 4 pólusú (4NO) mágneskapcsoló ideális megoldást kínál ipari alkalmazásokhoz, ahol fontos a pontos és tartós működés.
A TeSys K LC1K09004M7 kontaktor névleges üzemi feszültsége a főáramkörben legfeljebb 690 V AC (400 Hz-ig), míg vezérlőfeszültsége 220-230 V AC 50/60 Hz. A névleges üzemi áram AC-1 felhasználási kategóriában 20 A (60°C alatt), így tökéletes választás akár 20 amperes rezisztív terhelések kapcsolására. A termék impulzus-állósága 8 kV, túlfeszültség kategóriája III. A hagyományos szabad levegős hőárama 20 A (60°C-on) a főáramkörben és 10 A (50°C-on) a jelzőáramkörben. A kontaktor rendelkezik 110 A névleges bekapcsolási képességgel is, amely megfelel az IEC 60947 szabványnak.
A névleges megszakítóképesség az IEC 60947 szabvány szerint: 110 A 220-230 V-nál, 110 A 380-400 V-nál, 110 A 415 V-nál, 110 A 440 V-nál, 80 A 500 V-nál és 70 A 660-690 V-nál. A termék különböző időtartamokra vonatkozó rövidzárási szilárdságot is kínál, például 90 A 1 másodpercre vagy 20 A 15 percnél hosszabb időtartamra. A kontaktorhoz ajánlott biztosíték mérete 25 A gG típusú 440 V-ig, illetve 25 A aM típusú a főáramkör védelmére.
A Schneider LC1K09004M7 átlagos impedanciája 3 mOhm (Ith 20 A, 50 Hz mellett), névleges szigetelési feszültsége pedig 690 V az IEC 60947-4-1 szerint, illetve 600 V az UL 508 és a CSA C22.2 No 14 szabványok szerint. A bekapcsolási teljesítmény 30 VA (20°C-on), tartó teljesítményfelvétele mindössze 4,5 VA (20°C-on), hőleadása pedig 1,3 W. A vezérlőáramkör feszültséghatárai: működési 0,8-1,15 Uc (50°C alatt), elengedési ≥ 0,20 Uc (50°C alatt).
A termék csavaros sorkapcsokkal rendelkezik, különböző kábelméretekkel használható (tömör, sodrott vagy érvéghüvelyes kivitelben), maximális meghúzási nyomatéka 0,8-1,3 Nm. A maximális működési frekvencia 3600 kapcsolás/óra. A kontaktor kapcsolási ideje mind a meghúzásra, mind az elengedésre 10-20 ms. A biztonsági megbízhatósági szint EN/ISO 13849-1 szerint B10d = 1369863 ciklus névleges terheléssel, illetve B10d = 20000000 ciklus mechanikai terheléssel. A mechanikai élettartam 10 millió ciklus, míg az elektromos élettartam 0,16 millió ciklus 20 A AC-1 kategóriában, legfeljebb 690 V feszültségnél.
A Schneider Electric LC1K09004M7 mágneskapcsoló kiváló mechanikai robustságot nyújt, akár 15 Gn ütésállóságot is biztosítva zárt állapotban (Z tengelyen, 11 ms-ig), az IEC 60068-2-27 szabványnak megfelelően. Rezgésállósága zárt állapotban 4 Gn, 5-300 Hz között, az IEC 60068-2-6 szerint. A kompakt méreteknek köszönhetően (magasság: 58 mm, szélesség: 45 mm, mélység: 57 mm) minimális helyet foglal el a kapcsolószekrényben. A termék tömege mindössze 0,18 kg. Az IP védelmi fokozata IP2X a VDE 0106 szerint, és megfelelő védőkezeléssel rendelkezik (TC az IEC 60068 és a DIN 50016 szabványok szerint). A kontaktor működési magassága 2000 m tengerszint feletti magasságig derating nélkül, tárolási hőmérséklet-tartománya -50...80 °C. Lángállósági besorolása V1 az UL 94 szerint, és megfelel a 2-es követelménynek az NF F 16-101 és NF F 16-102 szabványok szerint.
Schneider Electric TeSys K - LC1K09004M7 műszaki adatok
Általános jellemzők
Terméktípus: Kontaktor
Termékcsalád: TeSys
Eszköz rövid neve: LC1K
Alkalmazás: Vezérlés
Kontaktor alkalmazás: Rezisztív terhelés
Műszaki jellemzők
Felhasználási kategória: AC-1
Pólusok leírása: 4P
Erőátviteli érintkező összetétele: 4 NO
Névleges üzemi feszültség: Főáramkör: <= 690 V AC <= 400 Hz
Jelzőáramkör: <= 690 V AC <= 400 Hz
Névleges üzemi áram: 20 A (60°C alatt) <= 690 V AC AC-1 főáramkörben
Vezérlőáramkör típusa: AC 50/60 Hz
Vezérlőáramkör feszültsége: 220...230 V AC 50/60 Hz
Névleges impulzus-állóság: 8 kV
Túlfeszültség kategória: III
Hagyományos szabad levegős hőáram: 20 A (60°C-on) főáramkörben
10 A (50°C-on) jelzőáramkörben
Névleges bekapcsolási képesség: 110 A AC főáramkörnél IEC 60947 szerint
Névleges megszakítóképesség:
110 A 220...230 V-nál IEC 60947 szerint
110 A 380...400 V-nál IEC 60947 szerint
110 A 415 V-nál IEC 60947 szerint
110 A 440 V-nál IEC 60947 szerint
80 A 500 V-nál IEC 60947 szerint
70 A 660...690 V-nál IEC 60947 szerint
Fizikai jellemzők
Csatlakozás: Csavaros sorkapcsok
Maximális működési frekvencia: 3600 kapcs/óra
Működési idő: 10...20 ms tekercs elengedés és NO nyitás
10...20 ms tekercs meghúzás és NO zárás
Mechanikai élettartam: 10 millió ciklus
Elektromos élettartam: 0,16 millió ciklus 20 A AC-1 és Ue <= 690 V
Méretek: Magasság: 58 mm, Szélesség: 45 mm, Mélység: 57 mm
IP védettségi fokozat: IP2X VDE 0106 szerint
