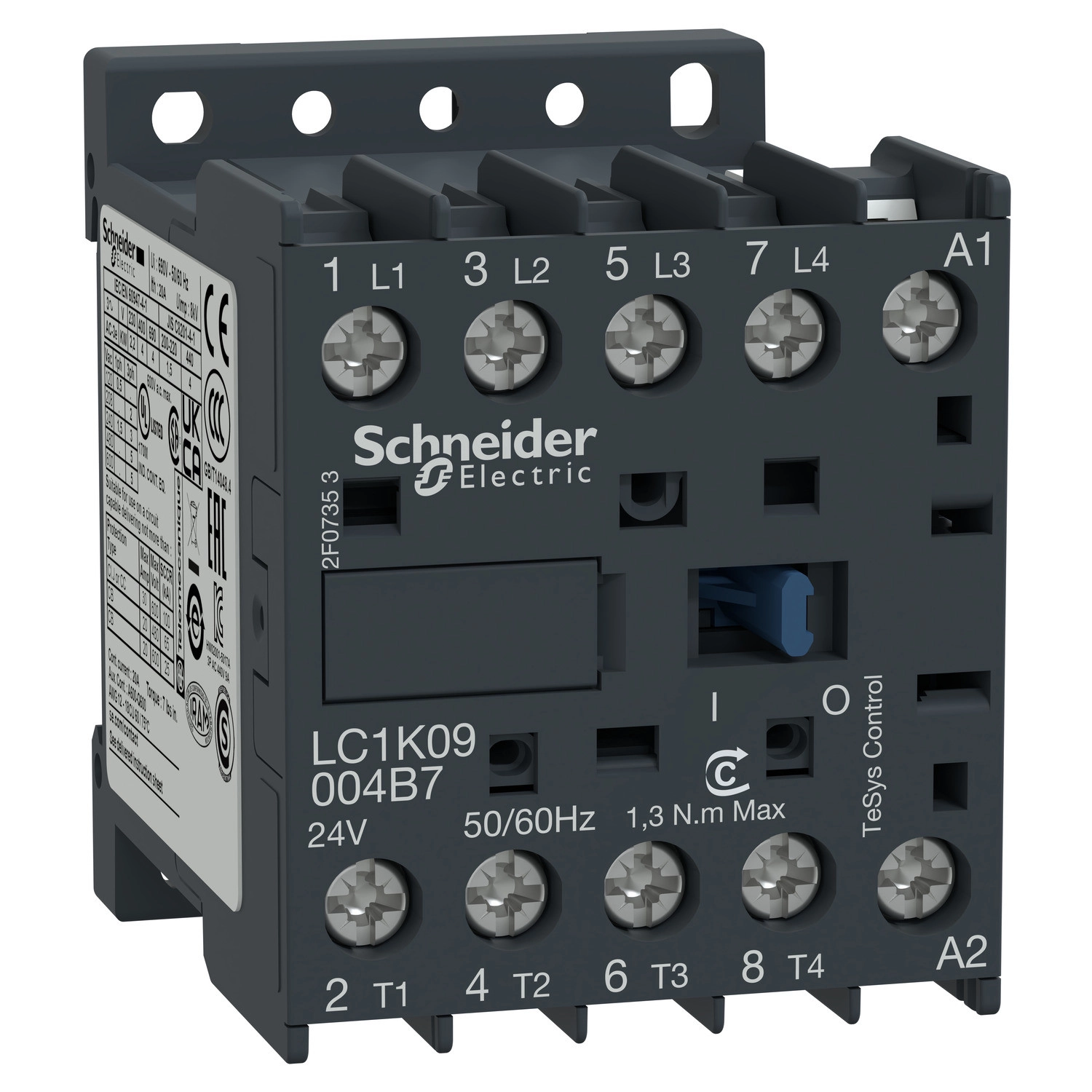

A Schneider Electric TeSys K sorozatú LC1K09004B7 mágneskapcsoló egy professzionális ipari vezérlőelem, amely kifejezetten rezisztív terhelések kapcsolására lett kifejlesztve. Ez a 4P(4NO) kialakítású mágneskapcsoló 20A áramerősséget képes kapcsolni AC-1 alkalmazási kategóriában, 440V feszültségszinten. A 24V AC vezérlőtekercs standard kivitelű, amely 50/60 Hz frekvencián működik megfelelően.
A TeSys K termékcsalád ezen tagja kivételes rugalmasságot biztosít az ipari automatizálási rendszerekben. A kompakt méretű (58 mm magas, 45 mm széles és 57 mm mély) készülék mindössze 0,18 kg tömegű, így minimális helyet foglal a kapcsolószekrényben. A mágneskapcsoló szerelése történhet sínre vagy lapra, a felhasználási igényektől függően. A csatlakozások csavaros kapcsokkal vannak kialakítva, amelyek 1,5-4 mm² tömör, illetve 0,75-4 mm² sodrott vezeték fogadására alkalmasak kábelszem nélkül. Kábelszem használata esetén 0,34-2,5 mm² vezetéket lehet csatlakoztatni egy kábellel, vagy 0,34-1,5 mm² vezetéket két kábellel. A csatlakozások meghúzási nyomatéka 0,8-1,3 Nm.
Az LC1K09004B7 modell műszaki paraméterei figyelemre méltóak: 8 kV névleges lökőfeszültség-állóság, III-as túlfeszültség kategória, és 690V AC névleges szigetelési feszültség jellemzi a tápáramkörben. A készülék védettségi fokozata IP2X a VDE 0106 szabvány szerint. A működés jellemzői között szerepel a 10-20 ms működési idő a tekercs gerjesztésekor és az NO zárásakor, valamint ugyanennyi a tekercs gerjesztésének megszűnésekor és az NO nyitásakor. A készülék kiemelkedő mechanikai élettartammal rendelkezik, akár 10 millió kapcsolási ciklust is képes teljesíteni. Elektromos élettartama AC-1 kategóriában, 20A terhelésnél és maximum 690V feszültségnél 0,16 millió ciklus. A termék kiváló mechanikai robusztussággal rendelkezik, a lezárt és nyitott állapotban különböző tengelyek mentén mért ütésállósági és rezgésállósági értékei kiemelkedőek.
A Schneider Electric LC1K09004B7 mágneskapcsoló számos nemzetközi szabványnak és tanúsítványnak felel meg, beleértve az EN/IEC 60947-4-1, GB/T 14048.4, UL 60947-4-1, CSA C22.2 No 60947-4-1, JIS C8201-4-1, valamint az IEC 60335-1 és IEC 60335-2-40 előírásait is. A termék rendelkezik CB Scheme, CCC, UL, CSA, EAC, CE és UKCA tanúsításokkal, ami igazolja a magas minőségi és biztonsági követelményeknek való megfelelését. A készülék -50...80 °C között tárolható, és 2000 m tengerszint feletti magasságig használható teljesítménycsökkenés nélkül. V1 lángállósági fokozattal rendelkezik az UL 94 szerint, valamint megfelel az NF F 16-101 és NF F 16-102 szerinti 2-es követelménynek is.
Schneider Electric TeSys K - LC1K09004B7 - Mágneskapcsoló AC1/20A 24VAC műszaki adatok
Fő jellemzők
Termékcsalád: TeSys
Terméktípus: Mágneskapcsoló
Készülék rövid neve: LC1K
Készülék alkalmazás: Vezérlés
Mágneskapcsoló alkalmazás: Rezisztív terhelés
Kiegészítő információk
Alkalmazási kategória: AC-1
Pólusok leírása: 4P
Teljesítmény pólusok érintkező összeállítása: 4 NO
Névleges üzemi feszültség: Teljesítmény áramkör: <= 690 V AC <= 400 Hz
Jelző áramkör: <= 690 V AC <= 400 Hz
Névleges üzemi áram: 20 A (< 50 °C-nál) <= 440 V AC AC-1 teljesítmény áramkörhöz
16 A (< 70 °C-nál) 690 V AC AC-1 teljesítmény áramkörhöz
Vezérlőáramkör típusa: AC 50/60 Hz
Vezérlőáramkör feszültsége: 24 V AC 50/60 Hz
Névleges lökőfeszültség-állóság: 8 kV
Túlfeszültség kategória: III
Konvencionális szabad levegős termikus áram: 20 A (60 °C-nál) teljesítmény áramkörhöz
10 A (50 °C-nál) jelző áramkörhöz
Irms névleges bekapcsolási képesség: 110 A AC teljesítmény áramkörhöz, IEC 60947 szerint
Névleges megszakítási kapacitás: 110 A 220...230 V-nál, IEC 60947 szerint
110 A 380...400 V-nál, IEC 60947 szerint
110 A 415 V-nál, IEC 60947 szerint
110 A 440 V-nál, IEC 60947 szerint
80 A 500 V-nál, IEC 60947 szerint
70 A 660...690 V-nál, IEC 60947 szerint
Mechanikai jellemzők
Méretek: Magasság: 58 mm
Szélesség: 45 mm
Mélység: 57 mm
Csatlakozások - kapcsok: Csavaros kapcsok 1 kábel(ek) 1,5...4 mm²tömör
Csavaros kapcsok 1 kábel(ek) 0,75...4 mm²rugalmas kábelvég nélkül
Csavaros kapcsok 1 kábel(ek) 0,34...2,5 mm²rugalmas kábelvéggel
Csavaros kapcsok 2 kábel(ek) 1,5...4 mm²tömör
Csavaros kapcsok 2 kábel(ek) 0,75...4 mm²rugalmas kábelvég nélkül
Csavaros kapcsok 2 kábel(ek) 0,34...1,5 mm²rugalmas kábelvéggel
Meghúzási nyomaték: 0,8...1,3 N.m - csavaros kapcsokon Phillips 2. sz
0,8...1,3 N.m - csavaros kapcsokon lapos Ø 6 mm
Rögzítési támogatás: Lap
Sín
Védelmi és biztonsági jellemzők
IP védettségi fokozat: IP2X a VDE 0106 szerint
Védelmi kezelés: TC az IEC 60068 szerint
TC a DIN 50016 szerint
Tárolási környezeti levegő hőmérséklet: -50...80 °C
Üzemi tengerszint feletti magasság: 2000 m teljesítménycsökkenés nélkül
Lángállóság: V1 az UL 94 szerint
2-es követelmény az NF F 16-101 szerint
2-es követelmény az NF F 16-102 szerint
Tanúsítványok és megfelelőségek
Szabványok: EN/IEC 60947-4-1
GB/T 14048.4
UL 60947-4-1
CSA C22.2 No 60947-4-1
JIS C8201-4-1
IEC 60335-1:30.2 záradék
IEC 60335-2-40:JJ melléklet
UL 60335-2-40:JJ melléklet
Terméktanúsítványok: CB Scheme
CCC
UL
CSA
EAC
CE
UKCA
