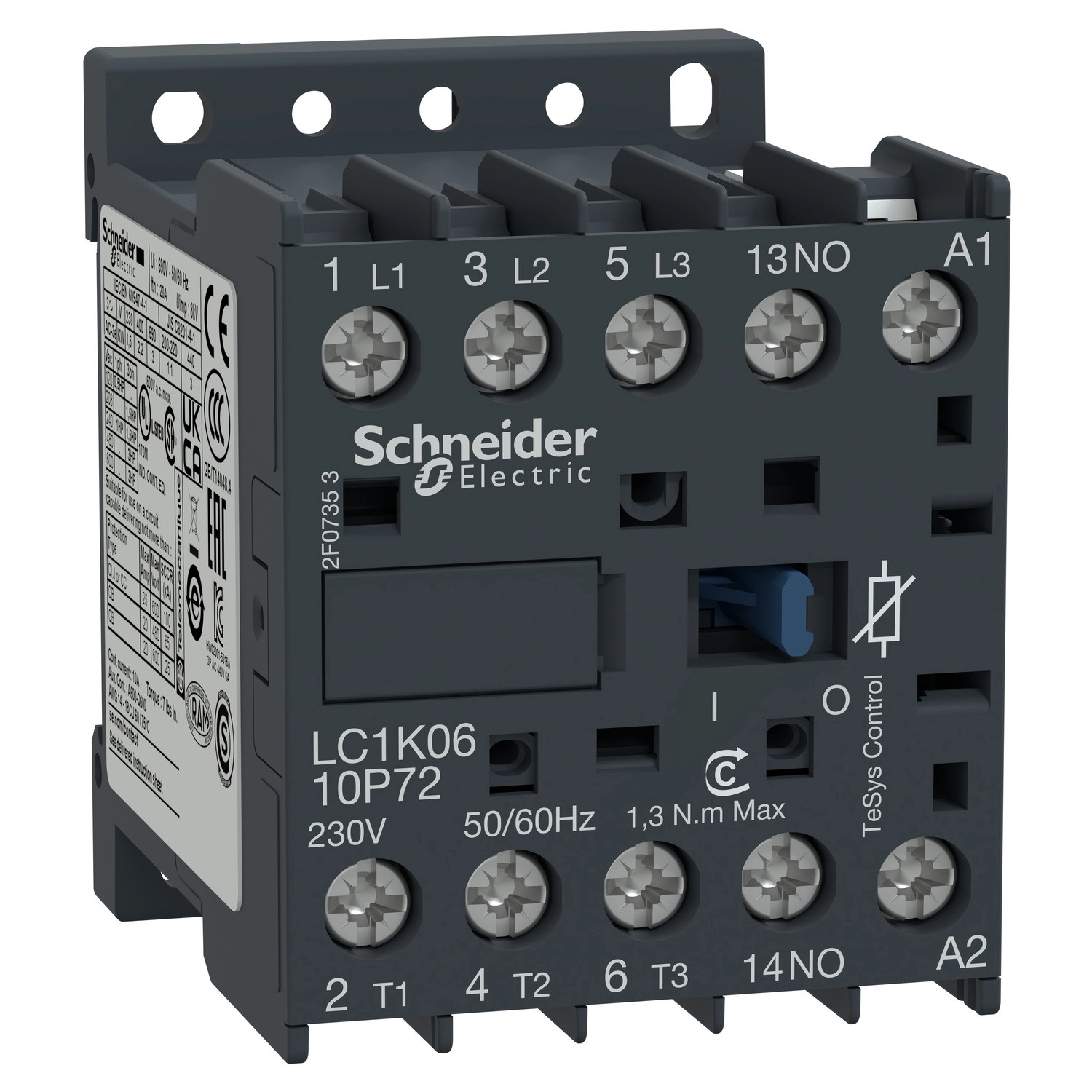

A Schneider Electric TeSys K sorozatú LC1K0610M72 mágneskapcsoló egy kompakt, professzionális kivitelű ipari vezérlőelem, amely kifejezetten motorvezérlési alkalmazásokra lett tervezve. Ez a 3-pólusú kontaktor 6A névleges árammal rendelkezik AC-3 és AC-3e felhasználási kategóriákban, valamint 220-230V AC tekerccsel működik.
A TeSys K sorozat kiemelkedő rugalmasságot biztosít a felhasználók számára a különböző vezérlési feszültségek, alacsony fogyasztás és minimális zajszint mellett. Az LC1K0610M72 model 3 NO teljesítmény pólussal és 1 NO segédérintkezővel rendelkezik, ami ideálissá teszi elsősorban motorvezérlési feladatokra. A készülék maximálisan 690V AC üzemi feszültségen használható a teljesítmény áramkörben, míg a jelző áramkörben szintén maximum 690V AC feszültségig alkalmazható. A mágneskapcsoló kompakt méretének köszönhetően (58mm magasság, 45mm szélesség, 57mm mélység) jelentősen csökkenthető a kapcsolószekrényben elfoglalt hely, ami a piacon elérhető egyik legkisebb kontaktor megoldást biztosítja.
A biztonságot szem előtt tartva, az LC1K0610M72 kontaktor 8kV névleges impulzus-állósággal rendelkezik, és III-as túlfeszültség kategóriába tartozik. A motorvezérlési teljesítmény tekintetében 1.5kW-os motorokhoz használható 220-230V AC esetén, 2.2kW-os motorokhoz 380-415V AC esetén, valamint 3kW-os motorokhoz 440/690V AC feszültségnél AC-3, AC-3e és AC-4 felhasználási kategóriákban. A készülék 20A konvencionális szabad levegőn mért hőáramot képes elviselni a teljesítmény áramkörben 60°C-on, míg a jelző áramkörben ez az érték 10A 50°C-on. Az Irms névleges bekapcsolási képesség 110A AC, ami megfelel az IEC 60947 szabványnak mind a teljesítmény, mind a jelző áramkör esetében.
Az LC1K0610M72 mágneskapcsoló kiváló mechanikai és elektromos élettartammal rendelkezik, 10 millió kapcsolási ciklust képes teljesíteni mechanikai szempontból, míg elektromos szempontból 1.3 millió ciklust AC-3 és AC-3e kategóriákban 440V-ig, valamint 0.05 millió ciklust AC-4 kategóriában 440V-ig. A termék szerelése egyszerűen megoldható mind lapos felületre, mind DIN sínre, a csatlakoztatás pedig csavaros szorítókapcsokkal történik, amelyek 1 vagy 2 vezetéket képesek fogadni 0.75-4 mm² keresztmetszettel. A készülék működési frekvenciája maximum 3600 ciklus/óra, ami rendkívüli rugalmasságot biztosít különböző alkalmazási területeken.
Schneider Electric TeSys K - LC1K0610M72 - Mágneskapcsoló 6A 220/230V AC műszaki adatok
Általános jellemzők
Termékcsalád: TeSys
Terméktípus: Mágneskapcsoló
Eszköz rövid neve: LC1K
Alkalmazás: Vezérlés
Kontaktor alkalmazás: Motorvezérlés
Műszaki paraméterek
Felhasználási kategória: AC-3, AC-3e, AC-4
Pólusok leírása: 3P
Teljesítmény pólus érintkező összetétel: 3 NO
Névleges üzemi feszültség [Ue]: Teljesítmény áramkör: <= 690 V AC <= 400 Hz
Jelző áramkör: <= 690 V AC <= 400 Hz
Névleges üzemi áram [Ie]: 6 A (<60 °C-nál) <= 440 V AC AC-3 teljesítmény áramkörnél
6 A (<60 °C-nál) <= 440 V AC AC-3e teljesítmény áramkörnél
Vezérlő áramkör típusa: AC 50/60 Hz
Vezérlő áramkör feszültség [Uc]: 220...230 V AC 50/60 Hz
Motor teljesítmény kW:
1.5 kW 220...230 V AC 50/60 Hz AC-3
2.2 kW 380...415 V AC 50/60 Hz AC-3
3 kW 440/690 V AC 50/60 Hz AC-3
1.5 kW 220...230 V AC 50/60 Hz AC-3e
2.2 kW 380...415 V AC 50/60 Hz AC-3e
3 kW 440/690 V AC 50/60 Hz AC-3e
1.5 kW 220...230 V AC 50/60 Hz AC-4
2.2 kW 380...415 V AC 50/60 Hz AC-4
3 kW 440/690 V AC 50/60 Hz AC-4
Segédérintkező összetétel: 1 NO
Névleges impulzus-állóság [Uimp]: 8 kV
Túlfeszültség kategória: III
Konvencionális szabad levegőn mért hőáram [Ith]: 20 A (60 °C-nál) teljesítmény áramkörnél
10 A (50 °C-nál) jelző áramkörnél
Irms névleges bekapcsolási képesség: 110 A AC teljesítmény áramkörhöz az IEC 60947 szerint
110 A AC jelző áramkörhöz az IEC 60947 szerint
Mechanikai tulajdonságok
Magasság: 58 mm
Szélesség: 45 mm
Mélység: 57 mm
Csatlakozás - kapcsok: Csavaros szorítókapcsok 1 vezeték(ek) 1.5...4 mm² tömör
Csavaros szorítókapcsok 1 vezeték(ek) 0.75...4 mm² hajlékony kábelvég nélkül
Csavaros szorítókapcsok 1 vezeték(ek) 0.34...2.5 mm² hajlékony kábelvéggel
Csavaros szorítókapcsok 2 vezeték(ek) 1.5...4 mm² tömör
Csavaros szorítókapcsok 2 vezeték(ek) 0.75...4 mm² hajlékony kábelvég nélkül
Csavaros szorítókapcsok 2 vezeték(ek) 0.34...1.5 mm² hajlékony kábelvéggel
Maximális működési frekvencia: 3600 ciklus/óra
Tekercs technológia: Beépített zavarszűrő eszközzel
Üzemeltetési adatok
Mechanikai élettartam: 10 millió ciklus
Elektromos élettartam: 1.3 millió ciklus 6 A AC-3 Ue <= 440 V
1.3 millió ciklus 6 A AC-3e Ue <= 440 V
0.05 millió ciklus 36 A AC-4 Ue <= 440 V
IP védettségi fokozat: IP2X a VDE 0106 szerint
Üzemeltetési magasság: 2000 m névleges paraméterek csökkenése nélkül
