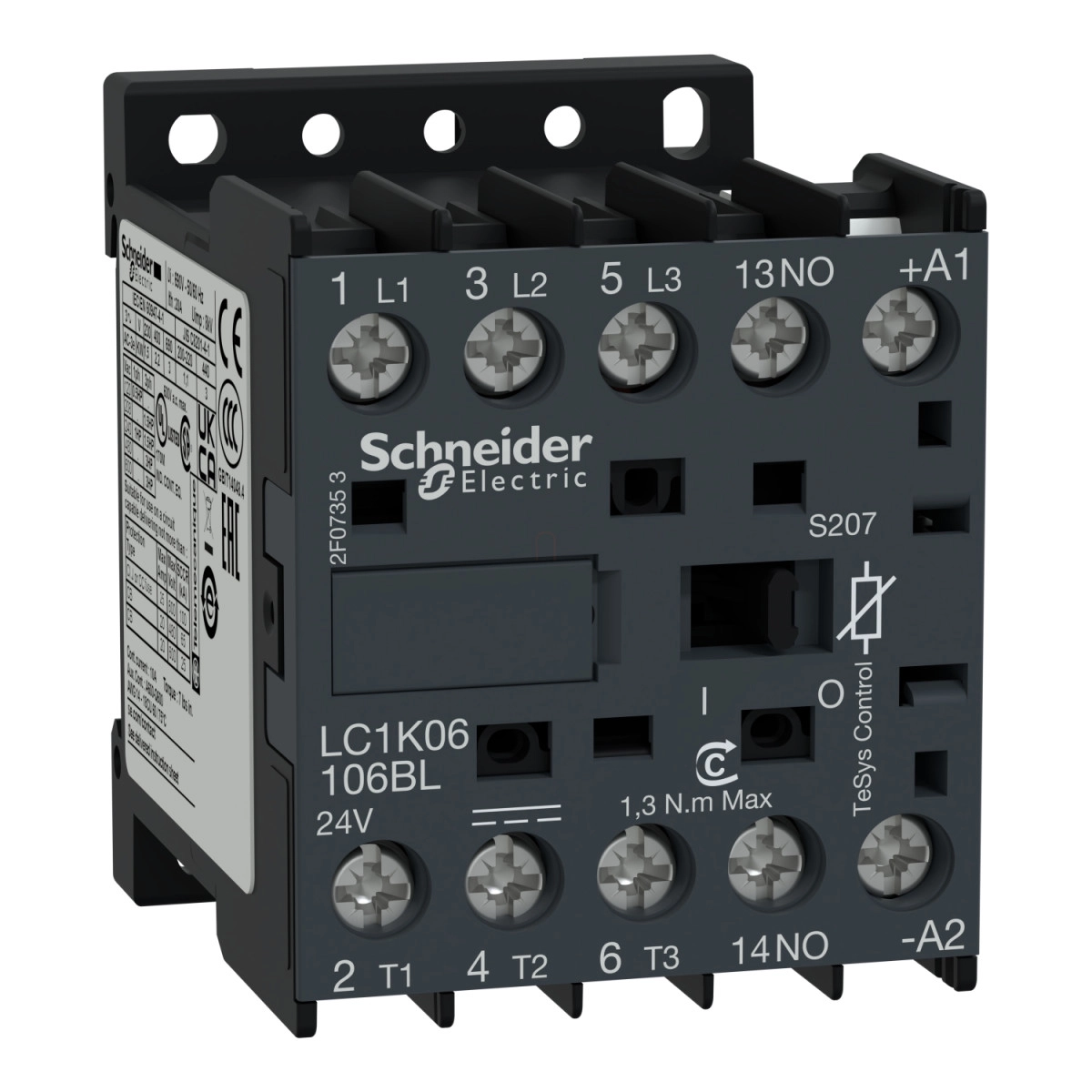

A Schneider Electric TeSys K termékcsaládba tartozó LC1K06106BLS207 típusú mágneskapcsoló egy kompakt méretű, 3 pólusú vezérlőelem, amely elsősorban motorvezérlési feladatokra lett optimalizálva. Ez a modern kontaktor 24V DC alacsony fogyasztású tekerccsel rendelkezik, amely jelentősen csökkenti az energiafelhasználást, mindössze 1,8W teljesítményfelvétellel működik. A TeSys K sorozat az egyik legkisebb helyigényű kontaktor kínálat a piacon, ami akár 50%-kal kevesebb helyet foglal a kapcsolószekrényben a hagyományos megoldásokhoz képest.
A kontaktor 3 NO (normál nyitott) teljesítmény érintkezővel és 1 NO (normál nyitott) segédérintkezővel rendelkezik. Az LC1K06106BLS207 modell különösen alkalmas kis- és közepes teljesítményű motorok kapcsolására, maximálisan 440V üzemi feszültségig, ahol a névleges üzemi áram 6A AC-3 kategóriában. Ez a gyakorlatban azt jelenti, hogy a készülék alkalmas 1,5 kW (220-230V), 2,2 kW (380-415V) vagy akár 3 kW (440/690V) teljesítményű motorok vezérlésére is. A mágneskapcsoló AC-3, AC-3e és AC-4 felhasználási kategóriákra lett tervezve, így széles körben alkalmazható különböző ipari környezetekben.
A TeSys K sorozat kiemelkedő műszaki paraméterekkel rendelkezik. A névleges szigetelési feszültség (Ui) 690V, míg a névleges lökőfeszültség-állóság (Uimp) 8 kV. A hagyományos nyílt levegőben mért termikus áram (Ith) a teljesítmény áramkör esetén 20A (60°C-on), a jelző áramkör esetén pedig 10A (50°C-on). A kontaktor mechanikai élettartama kiemelkedően magas, 30 millió kapcsolási ciklus, míg elektromos élettartama 1,3 millió ciklus 6A AC-3 terhelés mellett, ha az üzemi feszültség nem haladja meg a 440V-ot. Védettségi szintje IP20, ami megfelel a legtöbb ipari alkalmazásnak. A kompakt méretek (58mm magasság, 45mm szélesség, 57mm mélység) és a mindössze 0,235 kg tömeg tovább növeli a telepítési rugalmasságot.
A TeSys K sorozat figyelemre méltó rugalmasságot kínál a vezérlési opciókat tekintve. Az LC1K06106BLS207 modell vezérlőáramkör feszültsége 24V DC, működési tartománya 0,7...1,3 Uc között van 50°C alatt. A kapcsoló elengedési feszültsége legalább 0,10 Uc. A beépített túlfeszültség-védelemnek köszönhetően a készülék védett a kapcsolások során fellépő feszültségtranziensektől. A kontaktor extrém környezeti körülmények között is megbízhatóan működik, a tárolási hőmérséklet-tartománya -50...80°C, míg a megengedett környezeti hőmérséklet -40...70°C. A TeSys K rendkívül ellenálló a mechanikai hatásokkal szemben is, zárt állapotban akár 10-15G gyorsulást is elvisel 11ms időtartamig a különböző tengelyek irányában az IEC 60068-2-27 szabvány szerint. A készülék V0 lángállósági besorolással rendelkezik az UL 94 szabvány szerint, ami további biztonságot nyújt tűzvédelmi szempontból.
Schneider Electric TeSys K - LC1K06106BLS207 műszaki adatok
Főbb jellemzők
Termékcsalád: TeSys
Terméktípus: Mágneskapcsoló
Készülék rövid neve: LC1K
Készülék alkalmazása: Vezérlés
Kontaktor alkalmazása: Motorvezérlés
Műszaki paraméterek
Felhasználási kategória: AC-3, AC-3e, AC-4
Pólusok leírása: 3P
Teljesítmény pólusok érintkező összetétele: 3 NO
Névleges üzemi feszültség [Ue]: Teljesítmény áramkör: <= 690 V AC <= 400 Hz
Jelző áramkör: <= 690 V AC <= 400 Hz
Névleges üzemi áram [Ie]: 6 A (60°C alatt) <= 440 V AC AC-3 teljesítmény áramkörben
6 A (60°C alatt) <= 440 V AC AC-3e teljesítmény áramkörben
Vezérlő áramkör típusa: DC alacsony fogyasztású
Vezérlő áramkör feszültsége [Uc]: 24 V DC
Teljesítmény jellemzők
Motorteljesítmény kW: 1,5 kW 220...230 V AC 50/60 Hz AC-3
2,2 kW 380...415 V AC 50/60 Hz AC-3
3 kW 440/690 V AC 50/60 Hz AC-3
1,5 kW 220...230 V AC 50/60 Hz AC-3e
2,2 kW 380...415 V AC 50/60 Hz AC-3e
3 kW 440/690 V AC 50/60 Hz AC-3e
1,5 kW 220...230 V AC 50/60 Hz AC-4
2,2 kW 380...415 V AC 50/60 Hz AC-4
3 kW 440/690 V AC 50/60 Hz AC-4
Segédérintkező összetétele: 1 NO
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Túlfeszültség kategória: III
Hagyományos szabad levegőben mért termikus áram [Ith]: 20 A (60°C-on) teljesítmény áramkörben
10 A (50°C-on) jelző áramkörben
Fizikai jellemzők
Magasság: 58 mm
Szélesség: 45 mm
Mélység: 57 mm
Üzemeltetési feltételek
Védettségi fokozat: IP20 a VDE 0106 szerint
Védőkezelés: TC az IEC 60068 szerint
TC a DIN 50016 szerint
Tárolási környezeti levegő hőmérséklet: -50...80 °C
Megengedett környezeti levegő hőmérséklet a készülék körül: -40...70 °C Uc-nél
Üzemeltetési magasság: 2000 m leértékelés nélkül
Lángállóság: V0 az UL 94 szerint
Tanúsítványok
Szabványok: EN/IEC 60947-4-1, GB/T 14048.4, UL 60947-4-1, CSA C22.2 No 60947-4-1, JIS C8201-4-1
Termék tanúsítványok: CB Scheme, CCC, UL, CSA, EAC, CE, UKCA
Élettartam és megbízhatóság
Mechanikai élettartam: 30 millió ciklus
Elektromos élettartam: 1,3 millió ciklus 6 A AC-3 terheléssel Ue <= 440 V mellett
