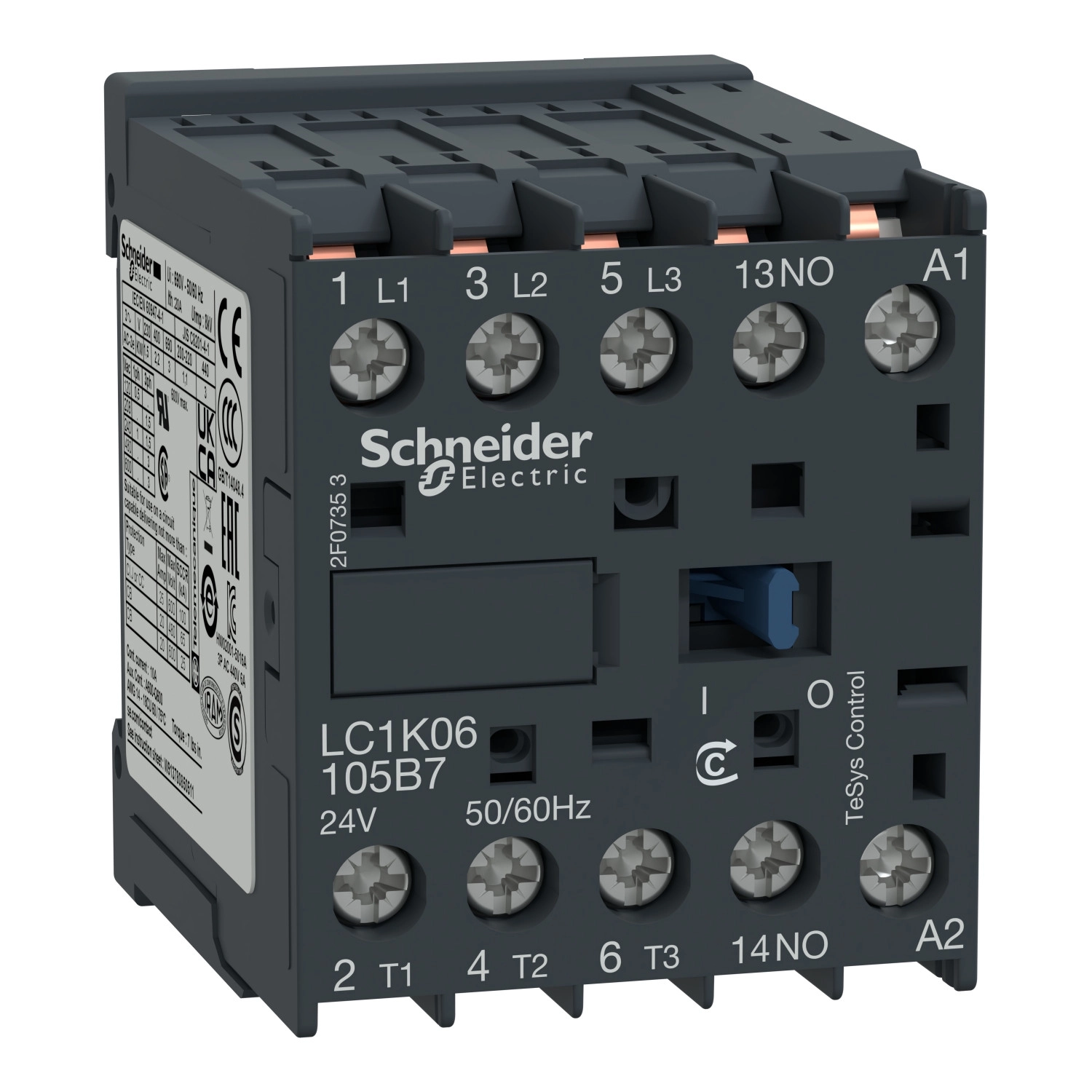

A Schneider Electric TeSys K sorozatába tartozó LC1K06105Q7 mágneskapcsoló egy rendkívül megbízható és kompakt motorvezérlő eszköz, amely ideális választás olyan alkalmazásokhoz, ahol korlátozott a rendelkezésre álló hely, mégis szükség van a nagy teljesítményre. Ez a 3 pólusú kontaktor AC-3 és AC-3e felhasználási kategóriákban 440V-on 6A névleges üzemi árammal rendelkezik, valamint egy beépített 1NO (záró) segédérintkezővel van felszerelve.
A TeSys K kontaktorok számos kiemelkedő tulajdonsággal rendelkeznek. A rugalmas kialakítás lehetővé teszi a különböző vezérlési feszültségekkel való használatot, esetünkben a tekercs vezérlőfeszültsége 380-400V AC 50/60 Hz. Az LC1K06105Q7 alacsony fogyasztású, a tartási teljesítményigénye mindössze 4,5 VA, ami energiatakarékos üzemeltetést tesz lehetővé. Emellett minimális zajszinttel működik, a robusztus tápcsatlakozások pedig megbízható működést biztosítanak. A névleges szigetelési feszültség 690V, a lökőfeszültség-állóság pedig 8 kV, így a termék kiválóan alkalmazható ipari környezetben.
Az LC1K06105Q7 mágneskapcsoló különösen sokoldalú eszköz a motoros alkalmazások terén. A különböző motorteljesítményekhez való illeszthetősége figyelemreméltó: 220-230V AC hálózaton 1,5 kW, 380-415V AC esetén 2,2 kW, míg 440/690V AC feszültségen akár 3 kW teljesítményű motorok vezérlésére is alkalmas AC-3, AC-3e és AC-4 kategóriákban. A kapcsoló rendkívül tartós, mechanikai élettartama eléri a 10 millió kapcsolási ciklust, míg elektromos élettartama 1,3 millió ciklus AC-3 és AC-3e felhasználási kategóriákban 440V-on. A termék IP2X védettségi fokozattal rendelkezik, ami védelmet nyújt az ujjal való érintés ellen. A kompakt méretekkel (58 mm magas, 45 mm széles, 57 mm mély) és a mindössze 0,18 kg nettó tömeggel a TeSys K sorozat az egyik legkisebb kontaktor a piacon, akár 60%-kal kisebb helyet foglal el a kapcsolótáblán, mint más hasonló eszközök.
Az eszköz nyomtatott áramköri lapokra szerelhető, a csatlakoztatás forrasztható csapokkal történik (külső átmérő: 0,035 mm). Működési sebessége figyelemreméltó, a tekercs gerjesztése és a záró érintkező záródása, valamint a tekercs gerjedésének megszűnése és a nyitó érintkező nyitódása között mindössze 10-20 ms telik el. A termék számos nemzetközi szabványnak megfelel, többek között az EN/IEC 60947-4-1, GB/T 14048.4, UL 60947-4-1, CSA C22.2 No 60947-4-1, JIS C8201-4-1 előírásoknak, valamint rendelkezik CB, CCC, UL, CSA, EAC, CE és UKCA tanúsítványokkal. Az LC1K06105Q7 mágneskapcsoló 2000 m tengerszint feletti magasságig használható teljesítménycsökkenés nélkül, tárolási hőmérséklettartománya -50°C és +80°C között van. A termék V1 lángállósági osztályba tartozik az UL 94 szabvány szerint, és megfelel az NF F 16-101 és NF F 16-102 szabványok 2. követelményszintjének.
Schneider Electric TeSys K - LC1K06105Q7 műszaki adatok
Főbb jellemzők
Termékcsalád: TeSys
Terméktípus: Mágneskapcsoló
Eszköz rövid neve: LC1K
Eszköz alkalmazás: Vezérlés
Kontaktor alkalmazás: Motorvezérlés
Műszaki specifikációk
Felhasználási kategória: AC-3, AC-3e, AC-4
Pólusok leírása: 3P
Teljesítmény pólus érintkező összetétele: 3 NO
Névleges üzemi feszültség: Teljesítmény áramkör: <= 690 V AC <= 400 Hz, Jelzőáramkör: <= 690 V AC <= 400 Hz
Névleges üzemi áram: 6 A (at <60 °C) at <= 440 V AC AC-3 for power circuit, 6 A (at <60 °C) at <= 440 V AC AC-3e for power circuit
Vezérlő áramkör típusa: AC 50/60 Hz
Vezérlő áramkör feszültsége: 380...400 V AC 50/60 Hz
Motor teljesítmény: 1,5 kW 220...230 V AC 50/60 Hz AC-3, 2,2 kW 380...415 V AC 50/60 Hz AC-3, 3 kW 440/690 V AC 50/60 Hz AC-3, 1,5 kW 220...230 V AC 50/60 Hz AC-3e, 2,2 kW 380...415 V AC 50/60 Hz AC-3e, 3 kW 440/690 V AC 50/60 Hz AC-3e, 1,5 kW 220...230 V AC 50/60 Hz AC-4, 2,2 kW 380...415 V AC 50/60 Hz AC-4, 3 kW 440/690 V AC 50/60 Hz AC-4
Segédérintkező összetétele: 1 NO
Névleges lökőfeszültség-állóság: 8 kV
Túlfeszültség kategória: III
Villamos jellemzők
Konvencionális szabad levegőn termikus áram: 20 A (60 °C-on) teljesítmény áramkör, 10 A (50 °C-on) jelzőáramkör
Névleges bekapcsolási képesség Irms: 110 A AC teljesítmény áramkör IEC 60947 szerint, 110 A AC jelzőáramkör IEC 60947 szerint
Névleges megszakítási képesség: 110 A 220...230 V IEC 60947 szerint, 110 A 380...400 V IEC 60947 szerint, 110 A 415 V IEC 60947 szerint, 110 A 440 V IEC 60947 szerint, 80 A 500 V IEC 60947 szerint, 70 A 660...690 V IEC 60947 szerint
Mechanikai jellemzők
Maximális üzemelési sebesség: 3600 kapcsolás/óra
Mechanikai élettartam: 10 millió ciklus
Elektromos élettartam: 1,3 millió ciklus 6 A AC-3 Ue <= 440 V, 1,3 millió ciklus 6 A AC-3e Ue <= 440 V, 0,05 millió ciklus 36 A AC-4 Ue <= 440 V
Méretek: 58 mm magasság, 45 mm szélesség, 57 mm mélység
Szabványok és tanúsítványok
Szabványok: EN/IEC 60947-4-1, GB/T 14048.4, UL 60947-4-1, CSA C22.2 No 60947-4-1, JIS C8201-4-1, IEC 60335-1:Clause 30.2, IEC 60335-2-40:Annex JJ, UL 60335-2-40:Annex JJ
Termék tanúsítványok: CB Scheme, CCC, UL, CSA, EAC, CE, UKCA
IP védettségi fokozat: IP2X VDE 0106 szerint
