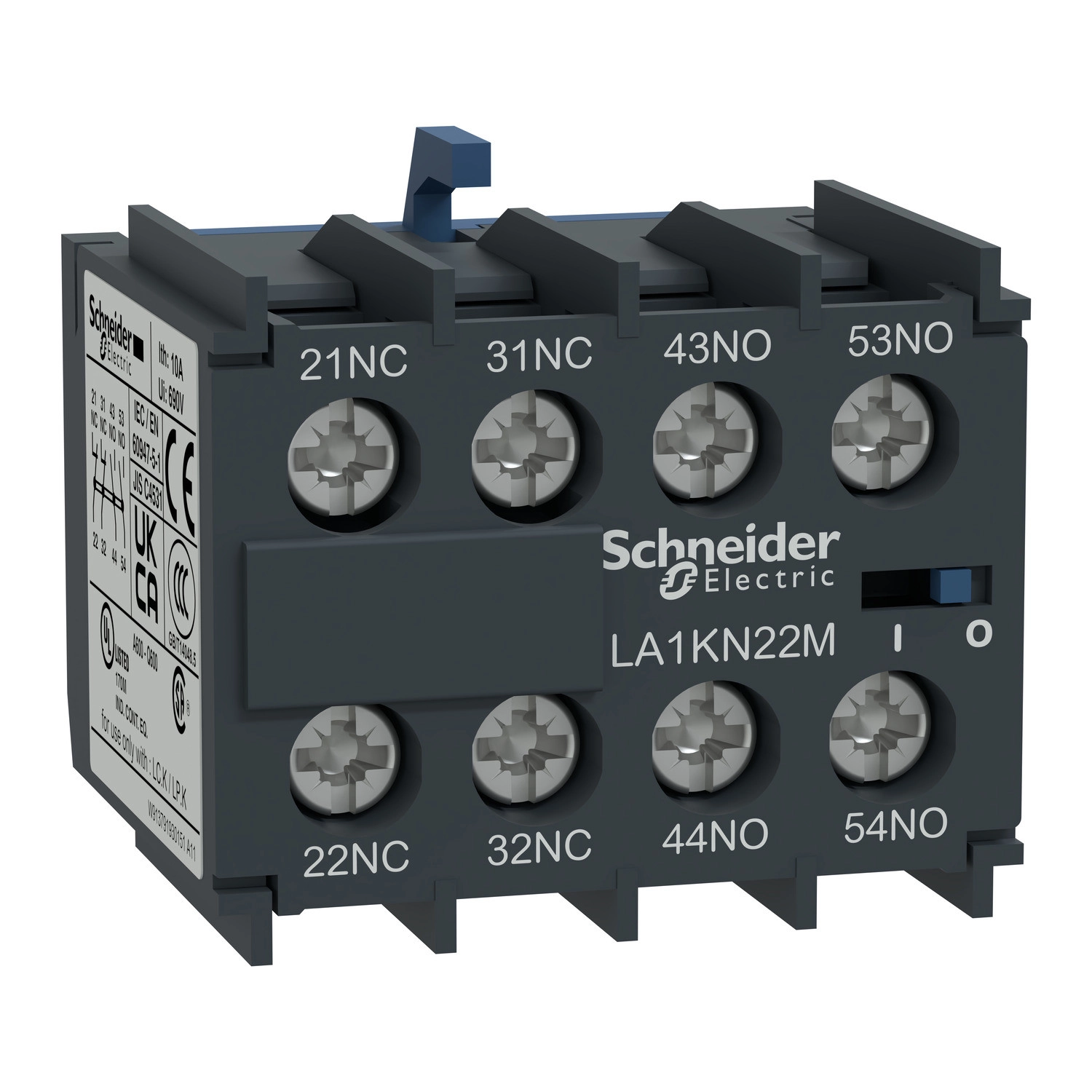

A Schneider Electric TeSys K LA1KN22M egy kiváló minőségű segédérintkező blokk, amely 2 záró (NO) és 2 nyitó (NC) érintkezővel rendelkezik, front szerelési kialakítással. Ez a komponens a TeSys K LC1K sorozatú mágneskapcsolókhoz kompatibilis, csavaros csatlakozókkal van ellátva, és az EN 50012 szabványnak megfelelően tervezték.
A LA1KN22M segédérintkező 690 V AC 25...400 Hz névleges üzemi feszültséggel rendelkezik, és képes 10 A konvencionális szabad levegős hőáramot kezelni 50 °C környezeti hőmérsékletig. Az eszköz szigetelési feszültsége 690 V az IEC 60947-5-1, valamint 600 V az UL 60947-5-1 és a CSA C22.2 No 60947-5-1 szabványoknak megfelelően. Az LA1KN22M segédérintkező pillanatnyi működésű, ami biztosítja a gyors és megbízható kapcsolást a vezérelt áramkörökben.
A Schneider Electric TeSys K LA1KN22M segédérintkező számos nemzetközi szabványnak megfelel, többek között az EN/IEC 60947-5-1, UL 60947-5-1, CSA C22.2 No 60947-5-1, GB/T 14048.5, JIS C8201-5-1, valamint az UL 60335-2-40:Annex JJ előírásoknak. A termék CB Scheme, CCC, UL, CSA, CE és UKCA tanúsítványokkal rendelkezik, ami garantálja a nemzetközi minőséget és biztonságot. A segédérintkező névleges zárási kapacitása 110 A <= 690 V AC feszültségen az IEC 60947 szerint, és különböző rövid idejű terhelési értékeket támogat: 80 A 1 másodpercig, 60 A 500 milliszekundumig, valamint 110 A 100 milliszekundumig. A biztosíték értéke 10 A gG <= 690 V feszültségnél az IEC 60947 szabvány szerint.
A LA1KN22M segédérintkező csavaros csatlakozókkal van ellátva, amelyek 1 vagy 2 kábel csatlakoztatását teszik lehetővé különböző vezeték-keresztmetszetekkel: 0,34...1,5 mm² rugalmas vezeték érvéghüvellyel, 0,75...4 mm² rugalmas vezeték érvéghüvely nélkül, valamint 1,5...4 mm² merev vezeték esetén. A csatlakozók meghúzási nyomatéka 1,3 Nm, amit Philips No 2 vagy pozidriv No 2 csavarhúzóval lehet elérni. A segédérintkező kompakt méretekkel rendelkezik: 30 mm magasság, 38 mm szélesség és 35 mm mélység, nettó tömege mindössze 0,045 kg. Ez a kompakt kialakítás lehetővé teszi a könnyű beépítést még korlátozott hellyel rendelkező kapcsolószekrényekben is.
Schneider Electric TeSys K - LA1KN22M - Segédérintkező 2Z+2NY műszaki adatok
Főbb jellemzők
Termékcsalád: TeSys
Terméknév: TeSys K
Termék típusa: Segédérintkező blokk
Eszköz rövid neve: LA1
Termék kompatibilitás: 3P mágneskapcsoló
Termékcsalád kompatibilitás: TeSys K LC1K
Szerelési hely: Elülső
Érintkező konfiguráció: 2 NO + 2 NC (2 záró + 2 nyitó)
Érintkezők működése: Pillanatnyi
Elektromos jellemzők
Névleges üzemi feszültség [Ue]: 690 V AC 25...400 Hz
Névleges szigetelési feszültség [Ui]: 690 V (IEC 60947-5-1 szerint)
600 V (UL 60947-5-1 szerint)
600 V (CSA C22.2 No 60947-5-1 szerint)
Konvencionális szabad levegős hőáram [Ith]: 10 A (50 °C-nál)
Névleges zárási kapacitás: 110 A <= 690 V AC (IEC 60947 szerint)
Megengedett rövid idejű terhelés:
80 A 1 s
60 A 500 ms
110 A 100 ms
Kapcsolódó biztosíték értéke: 10 A gG <= 690 V (IEC 60947 szerint)
Minimális kapcsolási áram: 5 mA
Minimális kapcsolási feszültség: 17 V
Átfedés nélküli távolság: 0,5 mm
Szigetelési ellenállás: > 10 MOhm
Csatlakozások
Csatlakozó típusa: Csavaros kapcsok
Vezetékcsatlakozás:
1 kábel 0,34...1,5 mm² rugalmas érvéghüvellyel
1 kábel 0,75...4 mm² rugalmas érvéghüvely nélkül
1 kábel 1,5...4 mm² merev
2 kábel 0,34...1,5 mm² rugalmas érvéghüvellyel
2 kábel 0,75...4 mm² rugalmas érvéghüvely nélkül
2 kábel 1,5...4 mm² merev
Meghúzási nyomaték: 1,3 Nm (Philips 2-es vagy pozidriv 2-es csavarhúzóval)
Méretek és súly
Magasság: 30 mm
Szélesség: 38 mm
Mélység: 35 mm
Nettó súly: 0,045 kg
Környezeti jellemzők
Környezeti tulajdonság: Normál környezet
IP védettségi szint: IP20 (IEC 60529 szerint)
Védőkezelés: TC (IEC 60068 szerint)
Környezeti hőmérséklet tároláshoz: -50...80 °C
Környezeti hőmérséklet működéshez: -25...50 °C
Üzemi magasság: 2000 m
Szabványok és tanúsítványok
Szabványok:
EN/IEC 60947-5-1
UL 60947-5-1
CSA C22.2 No 60947-5-1
GB/T 14048.5
JIS C8201-5-1
UL 60335-2-40:Annex JJ
Terméktanúsítványok:
CB Scheme
CCC
UL
CSA
CE
UKCA
