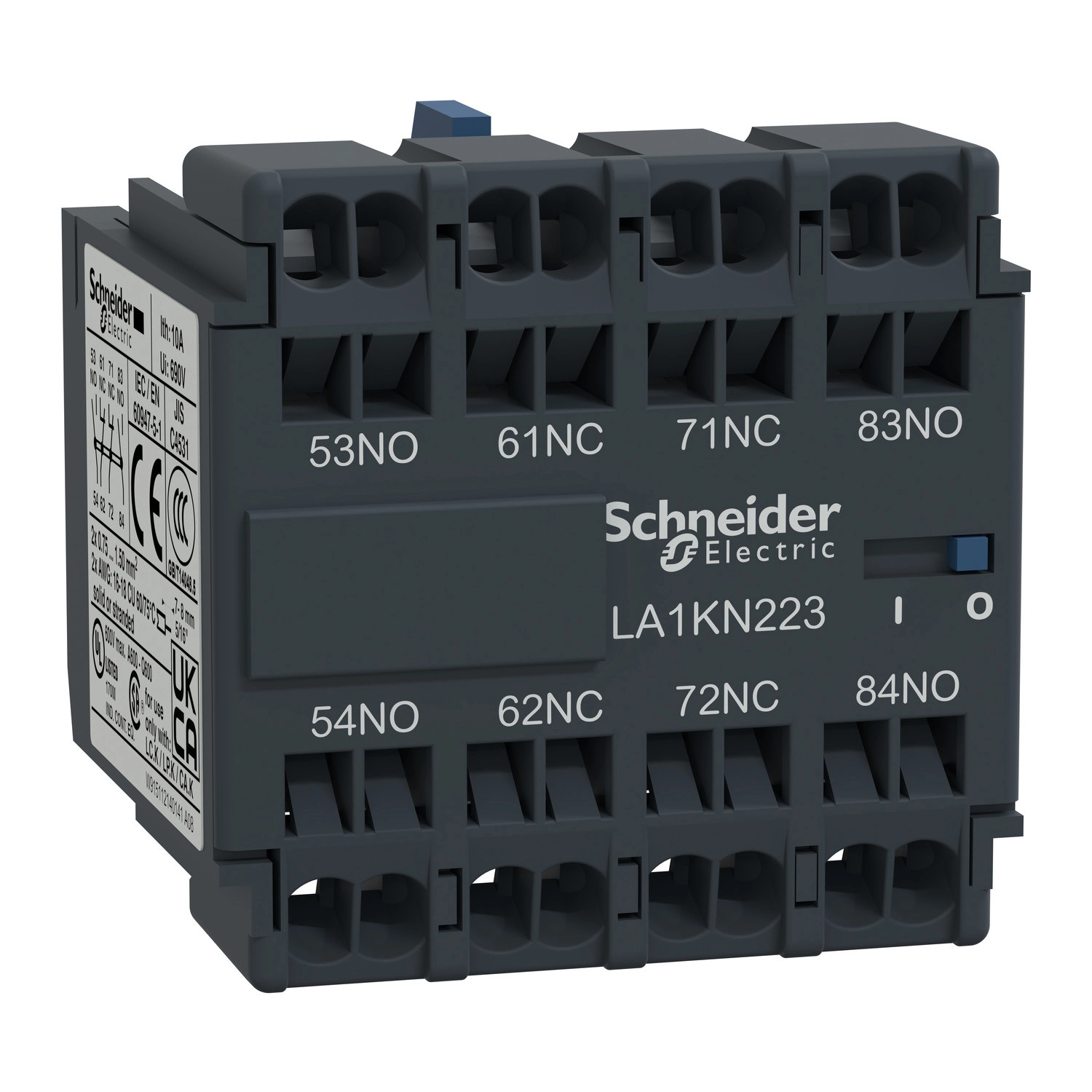

A Schneider Electric TeSys K LA1KN223 segédérintkező blokk kiváló minőségű ipari kapcsolóberendezés, amely rugós csatlakozókkal rendelkezik és elülső felszerelésre tervezték. Ez a 2NO+2NC érintkezőkonfigurációjú segédérintkező ideális kiegészítő a TeSys K termékcsaládhoz, beleértve a LC1K, CA2K és CA3K sorozatú készülékeket, ahol azonnali működést igénylő alkalmazásokhoz szükséges kiegészítő vezérlési funkciókat biztosíthat.
A LA1KN223 műszaki jellemzői között szerepel a 690 V AC névleges üzemi feszültség 25-400 Hz frekvenciatartományban, valamint 690 V szigetelési feszültség az IEC 60947-5-1 szabvány szerint (illetve 600 V az UL és CSA szabványoknak megfelelően). A termék hagyományos szabad levegős hőárama 10 A 50 °C környezeti hőmérsékleten. A segédérintkező blokk számos nemzetközi szabványnak megfelel, többek között az EN/IEC 60947-5-1, UL 60947-5-1, CSA C22.2 No 60947-5-1, GB/T 14048.5, JIS C8201-5-1, valamint UL 60335-2-40:Annex JJ előírásainak. A termék rendelkezik CB Scheme, CCC, UL, CSA, CE és UKCA tanúsítványokkal, ami bizonyítja globális alkalmazhatóságát különböző piacokon és iparági követelményeknek való megfelelését.
A Schneider Electric TeSys K LA1KN223 segédérintkező kiváló kapcsolási teljesítménnyel rendelkezik, beleértve a 110 A névleges bekapcsolási képességet legfeljebb 690 V AC feszültségen az IEC 60947 szabvány szerint. Rövid idejű terhelhetősége figyelemre méltó: 80 A 1 másodpercig, 60 A 500 milliszekundumig, valamint 110 A 100 milliszekundumig. A kapcsolódó biztosíték értékelése 10 A gG legfeljebb 690 V feszültségen az IEC 60947 szabvány szerint. A termék minimális kapcsolási árama 5 mA, minimális kapcsolási feszültsége pedig 17 V. A segédérintkező további fontos műszaki paraméterei között szerepel a 0,5 mm-es átfedés nélküli távolság és a több mint 10 MΩ szigetelési ellenállás, ami kiváló elektromos teljesítményt biztosít.
A LA1KN223 csatlakozási lehetőségei rugós sorkapcsokkal valósulnak meg, amelyek 1 db 0,75-1,5 mm² keresztmetszetű hajlékony (kábelvég nélkül) vagy merev vezetéket fogadnak be. A kompakt kialakítás 30 mm magasság, 38 mm szélesség és 35 mm mélység mellett is optimális teljesítményt kínál. A termék IP20 védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, és TC védőkezelést kapott az IEC 60068 előírásainak megfelelően. Az eszköz -25...50 °C környezeti hőmérsékleten üzemeltethető, tárolási hőmérséklettartománya -50...80 °C, míg legnagyobb üzemeltetési magassága 2000 méter. Ezek a paraméterek biztosítják, hogy a TeSys K LA1KN223 segédérintkező blokk megbízhatóan teljesítsen különböző ipari környezetekben, ahol precíz vezérlésre és hosszú élettartamra van szükség ipari kapcsolóberendezésekben és vezérlőrendszerekben.
Schneider Electric TeSys K - LA1KN223 - Segédérintkező műszaki adatok
Főbb jellemzők
Termékcsalád: TeSys
Terméknév: TeSys K
Termék típusa: Segédérintkező blokk
Eszköz rövid neve: LA1
Kompatibilitás: TeSys K LC1K, TeSys K CA2K, TeSys K CA3K
Szerelési hely: Elülső
Érintkezők összetétele: 2 NO + 2 NC
Érintkező működés: Azonnali
Elektromos jellemzők
Névleges üzemi feszültség [Ue]: 690 V AC 25...400 Hz
Névleges szigetelési feszültség [Ui]: 690 V (IEC 60947-5-1 szerint), 600 V (UL 60947-5-1 szerint), 600 V (CSA C22.2 No 60947-5-1 szerint)
Hagyományos szabad levegős hőáram [Ith]: 10 A (50 °C-on)
Névleges bekapcsolási képesség: 110 A <= 690 V AC (IEC 60947 szerint)
Megengedett rövid idejű terhelés: 80 A 1 s, 60 A 500 ms, 110 A 100 ms
Kapcsolódó biztosíték értékelés: 10 A gG <= 690 V (IEC 60947 szerint)
Minimális kapcsolási áram: 5 mA
Minimális kapcsolási feszültség: 17 V
Átfedés nélküli távolság: 0,5 mm
Szigetelési ellenállás: > 10 MOhm
Csatlakozások és méretek
Csatlakozás típusa: Rugós sorkapocs 1 vezetékhez (0,75...1,5 mm² hajlékony kábelvég nélkül vagy merev)
Magasság: 30 mm
Szélesség: 38 mm
Mélység: 35 mm
Környezeti feltételek
Környezeti jellemzők: Normál környezet
IP védettségi fokozat: IP20 (IEC 60529 szerint)
Védőkezelés: TC (IEC 60068 szerint)
Tárolási hőmérséklet: -50...80 °C
Üzemi hőmérséklet: -25...50 °C
Üzemeltetési magasság: 2000 m
Szabványok és tanúsítványok
Szabványok: EN/IEC 60947-5-1, UL 60947-5-1, CSA C22.2 No 60947-5-1, GB/T 14048.5, JIS C8201-5-1, UL 60335-2-40:Annex JJ
Terméktanúsítványok: CB Scheme, CCC, UL, CSA, CE, UKCA
