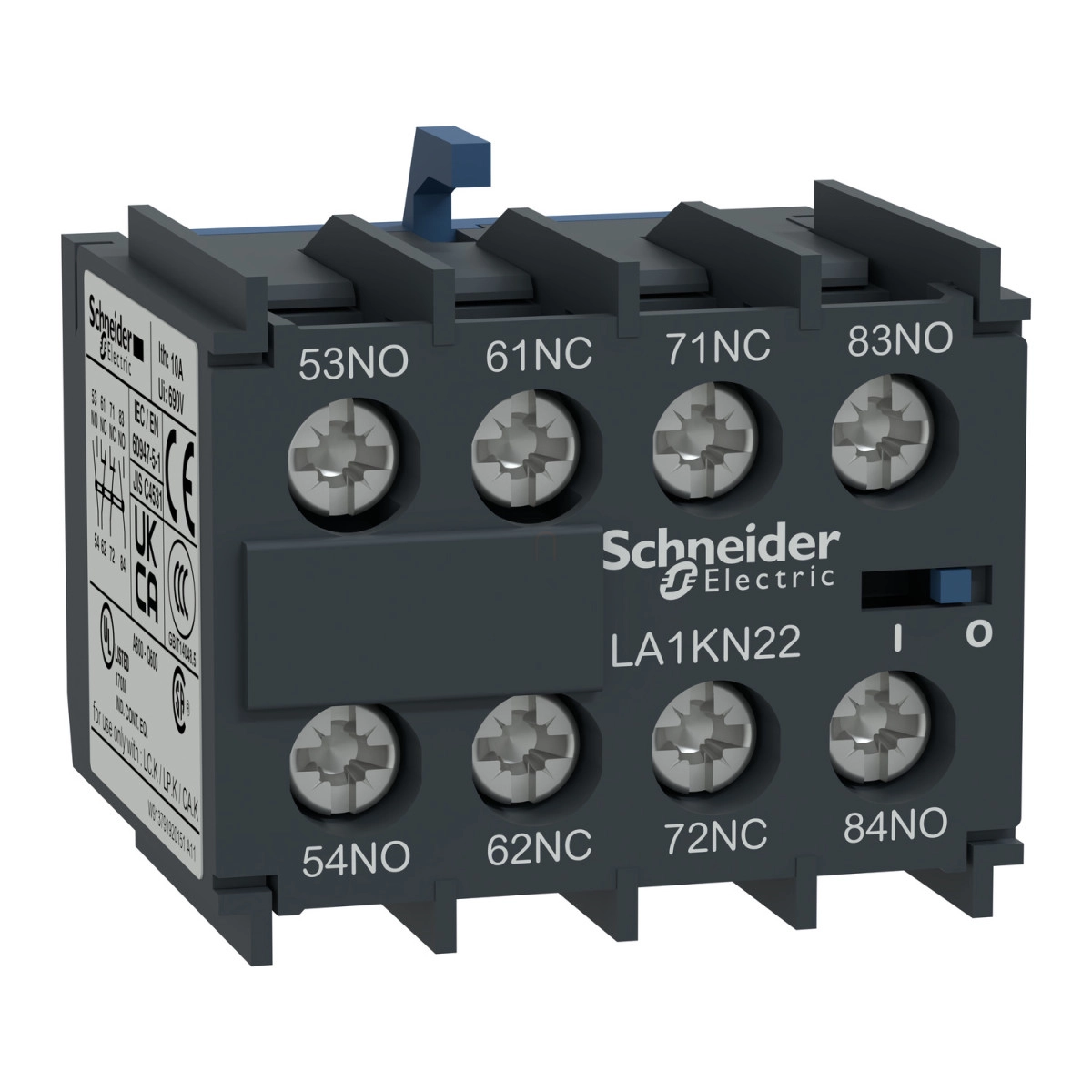

A Schneider Electric TeSys K LA1KN22 segédérintkező egy professzionális villamos kapcsolóelem, mely széles körben alkalmazható az ipari automatizálás területén. Ez a front szerelésű, csavaros csatlakozókkal ellátott segédérintkező blokk 2 záró (NO) és 2 nyitó (NC) érintkezőkonfigurációval rendelkezik, ami rendkívüli rugalmasságot biztosít a vezérlési feladatokban.
A TeSys K termékcsalád részeként az LA1KN22 tökéletesen kompatibilis a TeSys K LC1K, CA2K és CA3K mágneskapcsolókkal és relékkel. A pillanatnyi működésű érintkezők 690 V AC névleges üzemi feszültséggel és 10 A hagyományos szabad léghűtésű termikus áramerősséggel rendelkeznek 50°C környezeti hőmérsékleten. A termék szigetelési feszültsége szintén 690 V az IEC 60947-5-1 szabvány szerint, valamint 600 V az UL és CSA szabványoknak megfelelően. Az eszköz számos nemzetközi szabványnak megfelel, köztük az EN/IEC 60947-5-1, UL 60947-5-1, CSA C22.2 No 60947-5-1, GB/T 14048.5, JIS C8201-5-1 és UL 60335-2-40 Annex JJ előírásainak, emellett számos nemzetközi tanúsítvánnyal rendelkezik, mint a CB Scheme, CCC, UL, CSA, CE és UKCA.
A Schneider Electric LA1KN22 kiemelkedő teljesítményt nyújt a villamos jellemzők tekintetében. Az Irms névleges bekapcsolási kapacitás 110 A ≤ 690 V AC feszültségnél az IEC 60947 szabvány szerint. A megengedett rövid idejű terhelhetőség 80 A 1 másodpercig, 60 A 500 milliszekundumig, illetve 110 A 100 milliszekundumig. Az ajánlott biztosíték értéke 10 A gG típusú ≤ 690 V feszültségnél az IEC 60947 szabvány szerint. A minimális kapcsolási áram 5 mA, a minimális kapcsolási feszültség pedig 17 V. A non-overlap távolság 0,5 mm, a szigetelési ellenállás pedig nagyobb, mint 10 MOhm. A csatlakozásokat csavaros sorkapcsokkal lehet megvalósítani, melyek alkalmasak 1 vagy 2 vezeték fogadására különböző keresztmetszetekkel: rugalmas vezetékek érvéghüvellyel (0,34-1,5 mm²), rugalmas vezetékek érvéghüvely nélkül (0,75-4 mm²), illetve merev vezetékek (1,5-4 mm²). A csavarok meghúzási nyomatéka 1,3 Nm, amely Philips No 2 vagy pozidriv No 2 csavarhúzóval állítható be.
Schneider Electric TeSys K - LA1KN22 - Segédérintkező, 2 záró, 2 nyitó műszaki adatok
Fő jellemzők
Termékcsalád: TeSys
Terméknév: TeSys K
Termék típus: Segédérintkező blokk
Eszköz rövid neve: LA1
Kompatibilitás: TeSys K LC1K, TeSys K CA2K, TeSys K CA3K
Szerelési hely: Elöl
Érintkező konfiguráció: 2 NO + 2 NC
Érintkezők működése: Pillanatnyi
Villamos jellemzők
Névleges üzemi feszültség: 690 V AC 25...400 Hz
Névleges szigetelési feszültség: 690 V (IEC 60947-5-1 szerint), 600 V (UL 60947-5-1 szerint), 600 V (CSA C22.2 No 60947-5-1 szerint)
Hagyományos szabad léghűtésű termikus áramerősség: 10 A (50 °C-on)
Irms névleges bekapcsolási kapacitás: 110 A ≤ 690 V AC (IEC 60947 szerint)
Megengedett rövid idejű terhelés: 80 A 1 s, 60 A 500 ms, 110 A 100 ms
Kapcsolódó biztosíték: 10 A gG ≤ 690 V (IEC 60947 szerint)
Minimális kapcsolási áram: 5 mA
Minimális kapcsolási feszültség: 17 V
Átfedés nélküli távolság: 0,5 mm
Szigetelési ellenállás: > 10 MOhm
Csatlakozások - sorkapcsok
Csavaros sorkapcsok 1 vezeték(ek) 0,34...1,5 mm² rugalmas érvéghüvellyel
Csavaros sorkapcsok 1 vezeték(ek) 0,75...4 mm² rugalmas érvéghüvely nélkül
Csavaros sorkapcsok 1 vezeték(ek) 1,5...4 mm² merev
Csavaros sorkapcsok 2 vezeték(ek) 0,34...1,5 mm² rugalmas érvéghüvellyel
Csavaros sorkapcsok 2 vezeték(ek) 0,75...4 mm² rugalmas érvéghüvely nélkül
Csavaros sorkapcsok 2 vezeték(ek) 1,5...4 mm² merev
Meghúzási nyomaték: 1,3 Nm - Philips No 2 csavarhúzóval, 1,3 Nm - pozidriv No 2 csavarhúzóval
Mechanikai tulajdonságok
Magasság: 30 mm
Szélesség: 38 mm
Mélység: 35 mm
Környezeti feltételek
Környezeti jellemzők: Normál környezet
IP védettségi fokozat: IP20 (IEC 60529 szerint)
Védőkezelés: TC (IEC 60068 szerint)
Tárolási környezeti hőmérséklet: -50...80 °C
Üzemi környezeti hőmérséklet: -25...50 °C
Üzemi magasság: 2000 m
Szabványok és tanúsítványok
Szabványok: EN/IEC 60947-5-1, UL 60947-5-1, CSA C22.2 No 60947-5-1, GB/T 14048.5, JIS C8201-5-1, UL 60335-2-40:Annex JJ
Terméktanúsítványok: CB Scheme, CCC, UL, CSA, CE, UKCA
