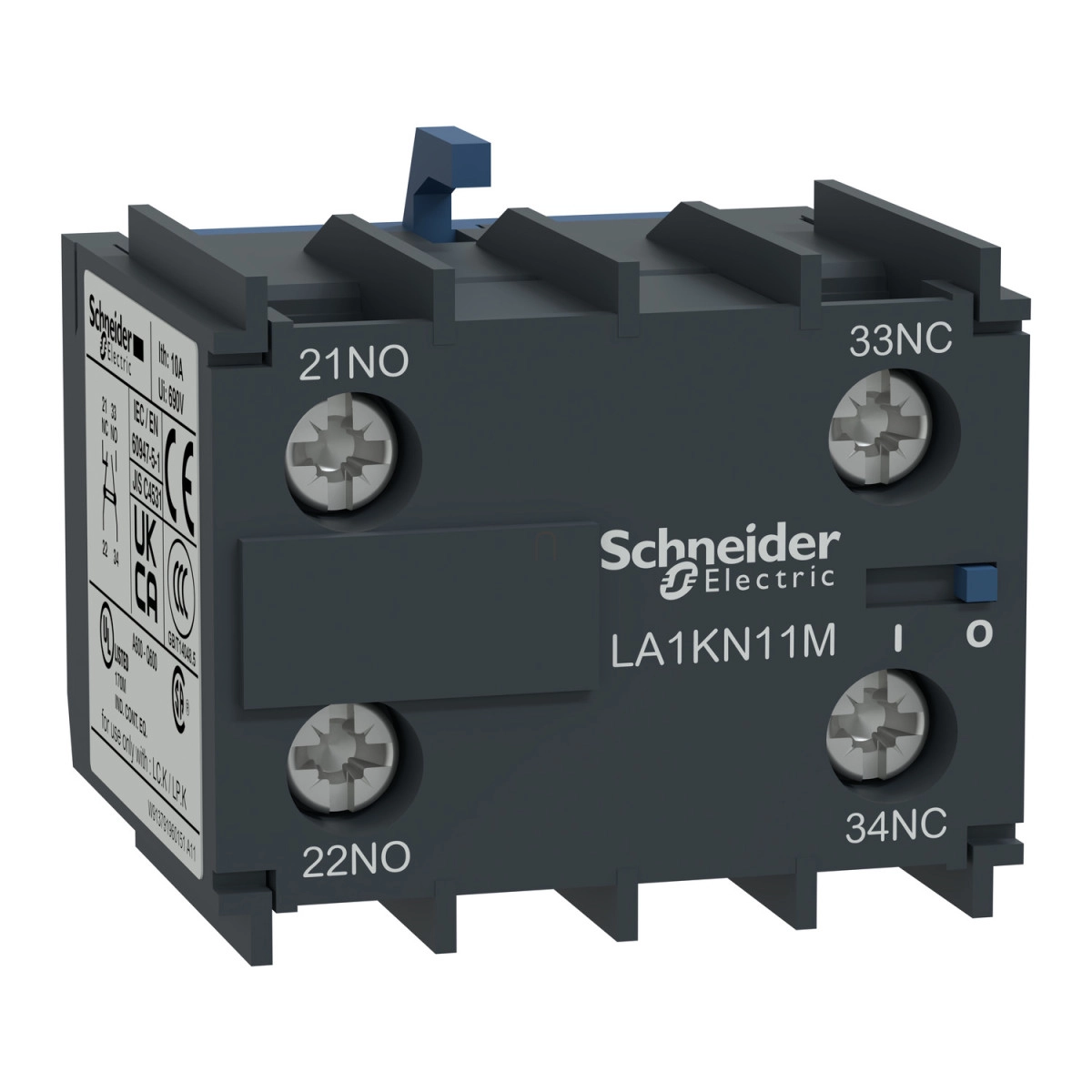

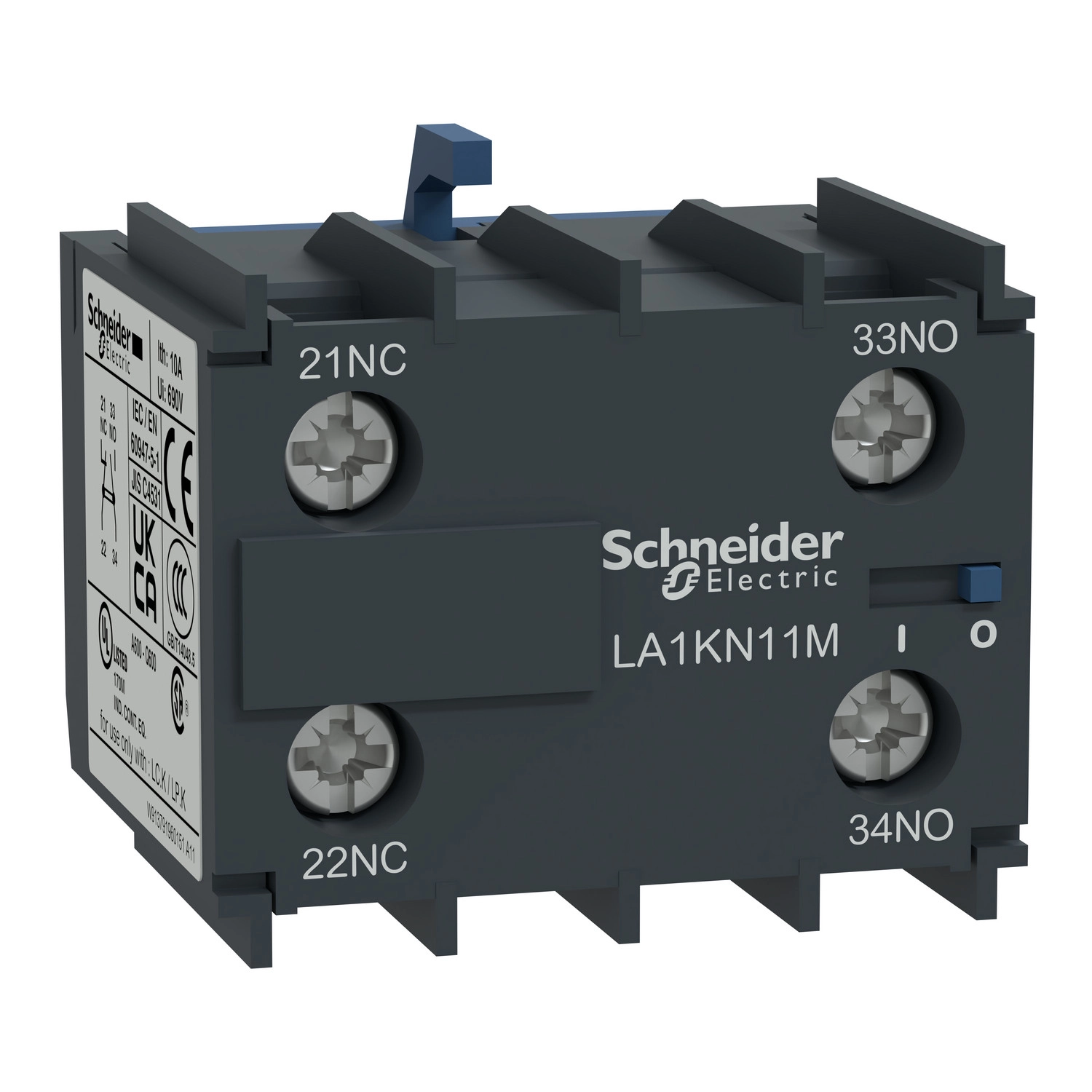

A Schneider Electric TeSys K termékcsaládba tartozó LA1KN11M segédérintkező blokk egy sokoldalú és megbízható kiegészítő elem, amelyet kifejezetten a TeSys K LC1K kontaktorokhoz fejlesztettek. Ez az 1NO+1NC (egy záró és egy nyitó) érintkezőt tartalmazó segédérintkező blokk a kontaktorok elülső részére szerelhető, így rugalmas vezérlési lehetőségeket biztosít ipari alkalmazásokban.
A LA1KN11M segédérintkező az EN 50012 szabványnak megfelelően készült, és számos nemzetközi tanúsítvánnyal rendelkezik, beleértve a CB Scheme, CCC, UL, CSA, CE és UKCA minősítéseket. Ez a termék ideális választás olyan projektekhez, ahol a globális megfelelőség alapvető követelmény. A segédérintkező pillanatnyi működésű, ami gyors és pontos kapcsolást biztosít a vezérlőáramkörökben.
A TeSys K LA1KN11M műszaki paraméterei kiemelkedőek: 690 V AC névleges üzemi feszültség (25-400 Hz tartományban), 690 V névleges szigetelési feszültség az IEC 60947-5-1 szerint, valamint 10 A-es konvencionális szabad levegőáramú hőáram 50 °C-on. A termék számos nemzetközi szabványnak megfelel, többek között az EN/IEC 60947-5-1, UL 60947-5-1, CSA C22.2 No 60947-5-1, GB/T 14048.5, JIS C8201-5-1 és UL 60335-2-40:Annex JJ előírásainak.
A LA1KN11M segédérintkező kiemelkedő kapcsolási teljesítménnyel rendelkezik, 110 A-es névleges bekapcsolási képesség <= 690 V AC mellett az IEC 60947 szerint. A megengedett rövid idejű terhelhetősége 80 A 1 másodpercig, 60 A 500 milliszekundumig, illetve 110 A 100 milliszekundumig. A minimális kapcsolási áram 5 mA, a minimális kapcsolási feszültség pedig 17 V. A segédérintkező csavaros kapocstechnológiával rendelkezik, amely lehetővé teszi 1 vagy 2 vezeték csatlakoztatását különböző méretekben: 0,34-1,5 mm² rugalmas vezeték érvéghüvellyel, 0,75-4 mm² rugalmas vezeték érvéghüvely nélkül, vagy 1,5-4 mm² merev vezeték. A javasolt meghúzási nyomaték 1,3 Nm, Philips No 2 vagy pozidriv No 2 csavarhúzóval.
Schneider Electric TeSys K - LA1KN11M - Segédérintkező műszaki adatok
Általános jellemzők
Termékcsalád: TeSys
Terméknév: TeSys K
Termék típusa: Segédérintkező blokk
Eszköz rövid neve: LA1
Termék kompatibilitás: 3P kontaktor
Sorozat kompatibilitás: TeSys K LC1K
Műszaki paraméterek
Felszerelési hely: Elülső
Érintkezők összetétele: 1 NO + 1 NC
Érintkezők működése: Pillanatnyi
Névleges üzemi feszültség: 690 V AC 25...400 Hz
Névleges szigetelési feszültség: 690 V (IEC 60947-5-1 szerint), 600 V (UL 60947-5-1 szerint), 600 V (CSA C22.2 No 60947-5-1 szerint)
Konvencionális szabad levegőáramú hőáram: 10 A (50 °C-on)
Csatlakozások és méretezés
Csatlakozások - kapcsok: Csavaros kapcsok 1 vezeték 0,34...1,5 mm² rugalmas érvéghüvellyel, 1 vezeték 0,75...4 mm² rugalmas érvéghüvely nélkül, 1 vezeték 1,5...4 mm² merev
Meghúzási nyomaték: 1,3 N.m - Philips No 2 csavarhúzóval vagy pozidriv No 2 csavarhúzóval
Magasság: 30 mm
Szélesség: 38 mm
Mélység: 35 mm
Üzemeltetési feltételek
Környezeti jellemzők: Normál környezet
IP védettségi fokozat: IP20 (IEC 60529 szerint)
Védőkezelés: TC (IEC 60068 szerint)
Környezeti hőmérséklet tároláshoz: -50...80 °C
Környezeti hőmérséklet működéshez: -25...50 °C
Üzemi magasság: 2000 m
Kiegészítő műszaki paraméterek
Névleges bekapcsolási képesség: 110 A <= 690 V AC (IEC 60947 szerint)
Megengedett rövid idejű terhelhetőség: 80 A 1 s, 60 A 500 ms, 110 A 100 ms
Kapcsolt biztosíték névleges áram: 10 A gG <= 690 V (IEC 60947 szerint)
Minimális kapcsolási áram: 5 mA
Minimális kapcsolási feszültség: 17 V
Nem átfedési távolság: 0,5 mm
Szigetelési ellenállás: > 10 MOhm
