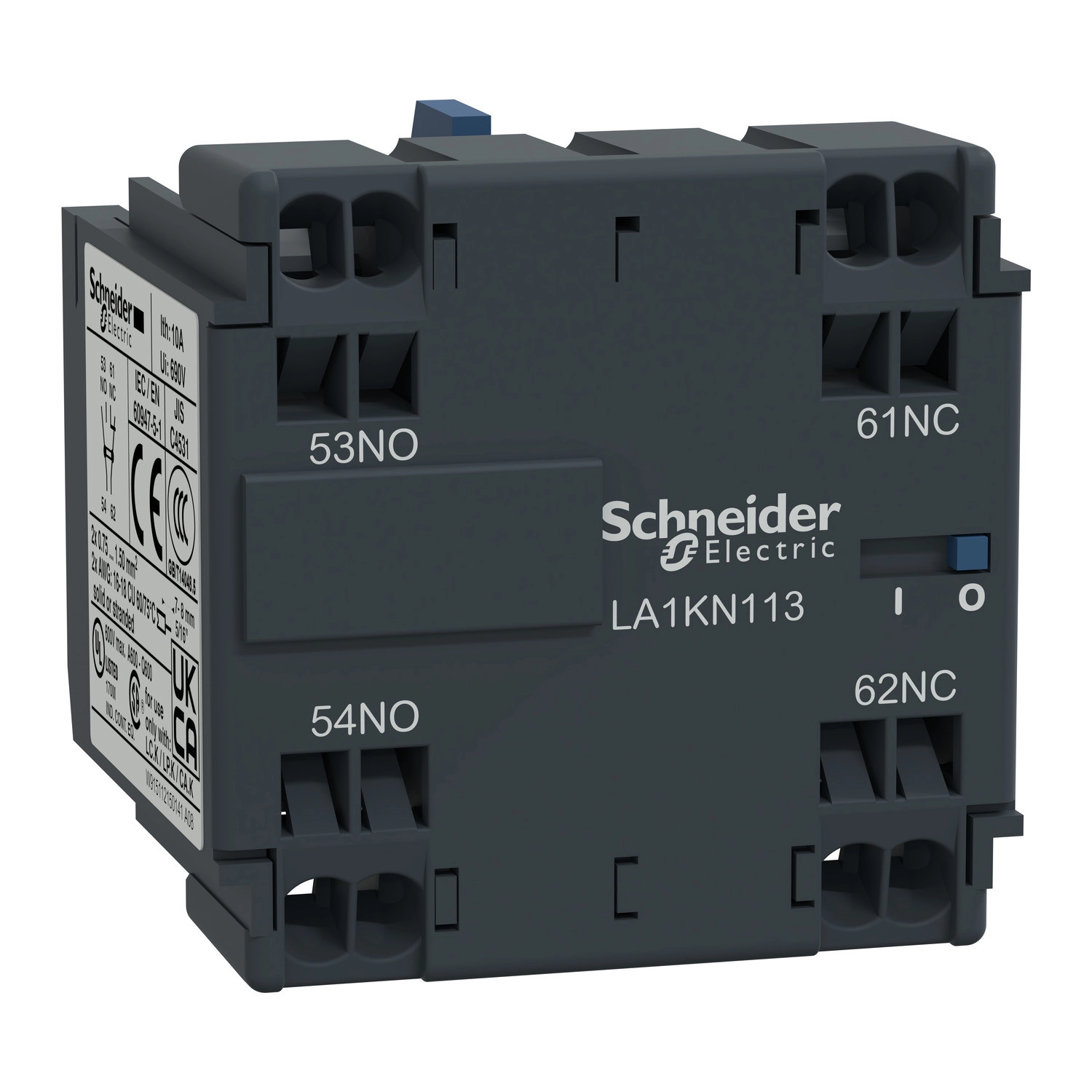

A Schneider Electric TeSys K sorozathoz tartozó LA1KN113 segédérintkező blokk egy rendkívül megbízható, professzionális kapcsolástechnikai komponens, amely 1NO+1NC érintkezőkonfigurációval rendelkezik. Ez a kompakt kialakítású, front szerelésű segédérintkező rugós csatlakozókkal van ellátva, ami gyors és biztonságos kábelcsatlakoztatást tesz lehetővé a telepítés során.
A TeSys K LA1KN113 segédérintkező blokk kiváló kompatibilitással rendelkezik a TeSys K termékcsaládon belül, így problémamentesen használható TeSys K LC1K, CA2K, CA3K és CA4K típusú készülékekkel. Az LA1 rövid nevű eszköz pillanatműködésű érintkezőkkel rendelkezik, amelyek azonnali kapcsolást biztosítanak. A 690 V AC névleges üzemi feszültség (25-400 Hz tartományban) és a 10 A-es konvencionális szabad levegőben mért hőáram (50°C-on) megfelelő rugalmasságot biztosít különböző alkalmazási területeken.
A segédérintkező műszaki paraméterei figyelemre méltóak: 110 A-es bekapcsolási képesség 690 V AC feszültségen (IEC 60947 szerint), valamint rövid idejű terhelhetőség 80 A 1 másodpercig, 60 A 500 milliszekundumig, illetve 110 A 100 milliszekundumig. A minimális kapcsolási áram 5 mA, a minimális kapcsolási feszültség pedig 17 V. A nem-átfedési távolság 0,5 mm, a szigetelési ellenállás pedig meghaladja a 10 MOhm értéket. A készüléket 10 A gG értékű biztosítékkal javasolt védeni 690 V-ig az IEC 60947 szerint. A csatlakoztatás rugós sorkapcsokkal történik, amelyek 1 db 0,75-1,5 mm² keresztmetszetű flexibilis (érvéghüvely nélküli) vagy merev vezeték fogadására alkalmasak.
A kompakt méretek (magasság: 30 mm, szélesség: 38 mm, mélység: 35 mm) lehetővé teszik a helytakarékos beépítést, miközben a készülék IP20-as védettséggel rendelkezik az IEC 60529 szerint. Az eszköz széles hőmérsékleti tartományban használható: üzemeltetési környezeti hőmérséklet -25°C és +50°C között, tárolási hőmérséklet pedig -50°C és +80°C között. A maximális üzemeltetési magasság 2000 méter. A termék megfelel számos nemzetközi szabványnak, többek között az EN/IEC 60947-5-1, UL 60947-5-1, CSA C22.2 No 60947-5-1, GB/T 14048.5, JIS C8201-5-1 és UL 60335-2-40:Annex JJ előírásainak, és rendelkezik CB Scheme, CCC, UL, CSA, CE és UKCA tanúsítványokkal.
Schneider Electric TeSys K - LA1KN113 - Segédérintkező műszaki adatok
Fő jellemzők
Termékcsalád: TeSys
Terméknév: TeSys K
Termék típusa: Segédérintkező blokk
Eszköz rövid neve: LA1
Kompatibilitás: TeSys K LC1K, TeSys K CA2K, TeSys K CA3K, TeSys K CA4K
Szerelési hely: Elölről
Érintkező konfiguráció: 1 NO + 1 NC
Érintkező működés: Pillanatműködésű
Villamos jellemzők
Névleges üzemi feszültség [Ue]: 690 V AC 25...400 Hz
Névleges szigetelési feszültség [Ui]: 690 V az IEC 60947-5-1 szerint, 600 V az UL 60947-5-1 szerint, 600 V a CSA C22.2 No 60947-5-1 szerint
Konvencionális szabad levegőben mért hőáram [Ith]: 10 A (50 °C-on)
Bekapcsolási képesség Irms: 110 A <= 690 V AC-nél az IEC 60947 szerint
Megengedett rövid idejű terhelhetőség: 80 A 1 s, 60 A 500 ms, 110 A 100 ms
Kapcsolt biztosíték értéke: 10 A gG <= 690 V-nál az IEC 60947 szerint
Minimális kapcsolási áram: 5 mA
Minimális kapcsolási feszültség: 17 V
Nem-átfedési távolság: 0,5 mm
Szigetelési ellenállás: > 10 MOhm
Mechanikai jellemzők
Csatlakozás - sorkapcsok: Rugós sorkapcsok 1 kábel 0,75...1,5 mm² flexibilis kábelvég nélkül, Rugós sorkapcsok 1 kábel 0,75...1,5 mm² merev
Magasság: 30 mm
Szélesség: 38 mm
Mélység: 35 mm
Környezeti jellemzők
Környezeti jellemzők: Normál környezet
IP védettségi fokozat: IP20 az IEC 60529 szerint
Védő kezelés: TC az IEC 60068 szerint
Tárolási környezeti hőmérséklet: -50...80 °C
Üzemeltetési környezeti hőmérséklet: -25...50 °C
Üzemeltetési magasság: 2000 m
Szabványok és tanúsítványok
Szabványok: EN/IEC 60947-5-1, UL 60947-5-1, CSA C22.2 No 60947-5-1, GB/T 14048.5, JIS C8201-5-1, UL 60335-2-40:Annex JJ
Termék tanúsítványok: CB Scheme, CCC, UL, CSA, CE, UKCA
