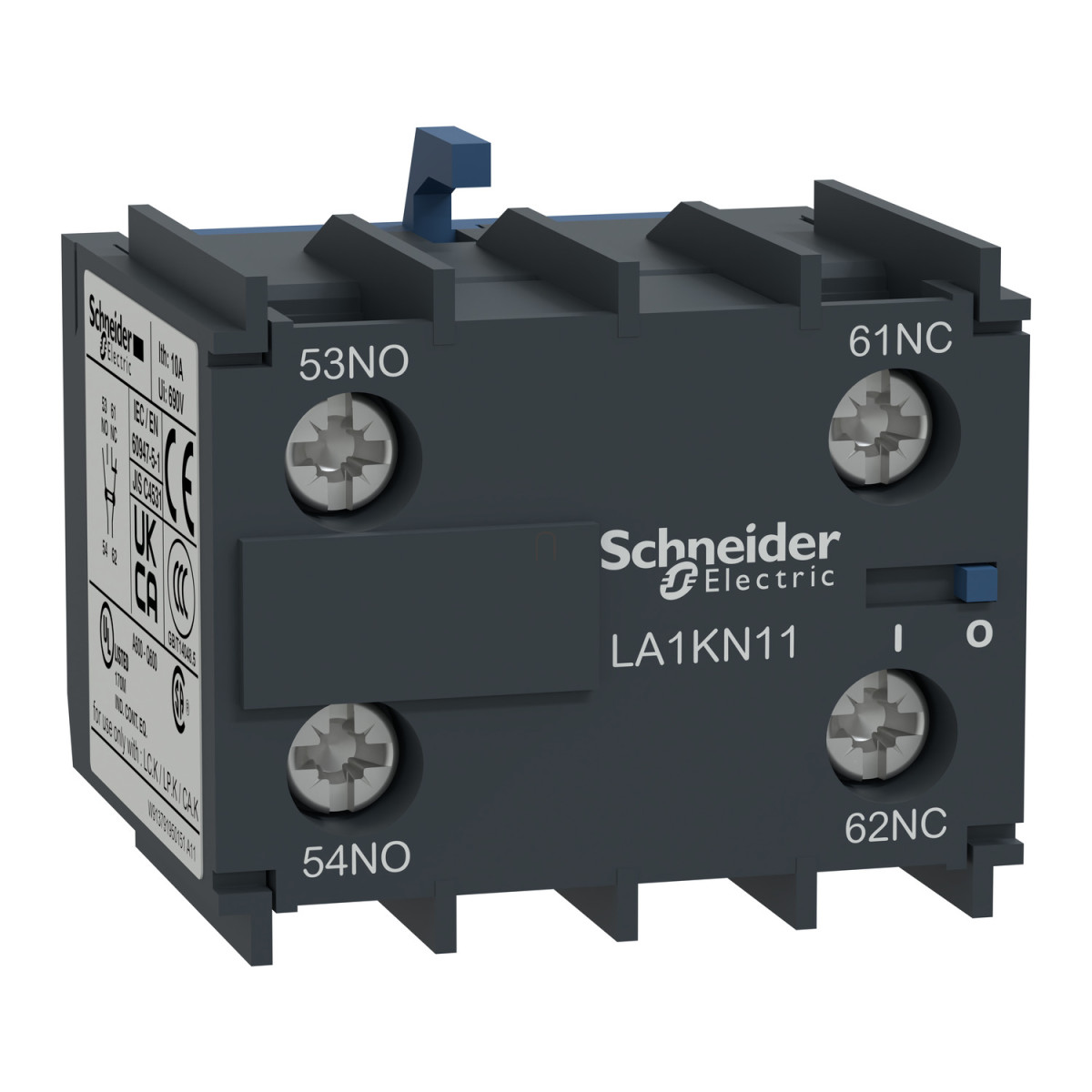

A Schneider Electric TeSys K sorozatú LA1KN11 típusú segédérintkező egy professzionális ipari kapcsolóelem, amely kiváló megoldást kínál elektromos vezérlési alkalmazásokhoz. Ez a front szerelésű segédérintkező blokk 1 záró (NO) és 1 nyitó (NC) érintkezővel rendelkezik, amely azonnali működést biztosít kapcsolás esetén.
Az LA1KN11 segédérintkező blokk teljes mértékben kompatibilis a TeSys K termékcsalád számos tagjával, beleértve a TeSys K LC1K, CA2K, CA3K és CA4K sorozatokat is. A kompakt kialakítású eszköz mindössze 38 mm széles, 30 mm magas és 35 mm mély, így ideális választás olyan alkalmazásokhoz, ahol a helytakarékosság fontos szempont. A csavaros csatlakozó terminálok lehetővé teszik különböző kábelcsatlakoztatási lehetőségeket: használhatsz 1 vagy 2 kábelt, 0.34-1.5 mm² rugalmas kábeleket érvéghüvellyel, 0.75-4 mm² rugalmas kábeleket érvéghüvely nélkül, vagy 1.5-4 mm² merev kábeleket. A csavarok meghúzási nyomatéka 1.3 Nm, amihez Philips 2-es vagy Pozidriv 2-es csavarhúzó használható.
A műszaki paramétereket tekintve, az LA1KN11 névleges üzemi feszültsége 690 V AC 25-400 Hz tartományban, szigetelési feszültsége pedig 690 V az IEC 60947-5-1 szabvány szerint, illetve 600 V az UL 60947-5-1 és a CSA C22.2 No 60947-5-1 szabványoknak megfelelően. A konvencionális szabad levegős hőáram értéke 10 A (50 °C-on). A készülék 110 A-es bekapcsolási áramerősséggel rendelkezik, és különböző rövid idejű terhelési értékekkel bír: 80 A 1 másodpercig, 60 A 500 milliszekundumig, vagy 110 A 100 milliszekundumig. A segédérintkező minimális kapcsolási árama 5 mA, minimális kapcsolási feszültsége pedig 17 V. A szigetelési ellenállás értéke nagyobb mint 10 MOhm, a nem átfedési távolság pedig 0.5 mm. Az eszköz IP20-as védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, és TC védőkezeléssel van ellátva az IEC 60068 szabványnak megfelelően. A működési hőmérséklet-tartomány -25 és +50 °C között van, míg tárolási hőmérséklete -50 és +80 °C között lehet. A maximális működési magasság 2000 méter.
Schneider Electric TeSys K - LA1KN11 - Segédérintkező, 1 záró, 1 nyitó műszaki adatok
Általános információk
Termékcsalád: TeSys
Terméknév: TeSys K
Termék vagy komponens típus: Segédérintkező blokk
Eszköz rövid neve: LA1
Kompatibilis termékek: TeSys K LC1K, TeSys K CA2K, TeSys K CA3K, TeSys K CA4K
Szerelési és érintkező jellemzők
Szerelési hely: Előlapi
Érintkező összetétel: 1 NO + 1 NC (1 záró + 1 nyitó)
Érintkezők működése: Azonnali
Elektromos jellemzők
Névleges üzemi feszültség: 690 V AC 25...400 Hz
Névleges szigetelési feszültség: 690 V (IEC 60947-5-1 szerint), 600 V (UL 60947-5-1 szerint), 600 V (CSA C22.2 No 60947-5-1 szerint)
Konvencionális szabad levegős hőáram: 10 A (50 °C-nál)
Névleges bekapcsolási képesség: 110 A <= 690 V AC (IEC 60947 szerint)
Megengedett rövid idejű terhelés: 80 A 1 s, 60 A 500 ms, 110 A 100 ms
Kapcsolódó biztosíték névleges értéke: 10 A gG <= 690 V (IEC 60947 szerint)
Minimális kapcsolási áram: 5 mA
Minimális kapcsolási feszültség: 17 V
Nem átfedési távolság: 0.5 mm
Szigetelési ellenállás: > 10 MOhm
Csatlakozások és méretek
Csatlakozó terminálok: Csavaros szorító terminálok
Kábelezési lehetőségek: 1 kábel: 0.34...1.5 mm² rugalmas kábelvéggel, 0.75...4 mm² rugalmas kábelvég nélkül, 1.5...4 mm² merev; 2 kábel: 0.34...1.5 mm² rugalmas kábelvéggel, 0.75...4 mm² rugalmas kábelvég nélkül, 1.5...4 mm² merev
Meghúzási nyomaték: 1.3 N.m - Philips 2-es csavarhúzóval vagy Pozidriv 2-es csavarhúzóval
Magasság: 30 mm
Szélesség: 38 mm
Mélység: 35 mm
Nettó tömeg: 0.045 kg
Környezeti jellemzők
Környezeti jellemző: Normál környezet
IP védettségi fokozat: IP20 (IEC 60529 szerint)
Védőkezelés: TC (IEC 60068 szerint)
Környezeti hőmérséklet tároláshoz: -50...80 °C
Környezeti hőmérséklet működéshez: -25...50 °C
Működési magasság: 2000 m
Szabványok és tanúsítványok
Szabványok: EN/IEC 60947-5-1, UL 60947-5-1, CSA C22.2 No 60947-5-1, GB/T 14048.5, JIS C8201-5-1, UL 60335-2-40: Annex JJ
Terméktanúsítványok: CB Scheme, CCC, UL, CSA, CE, UKCA
