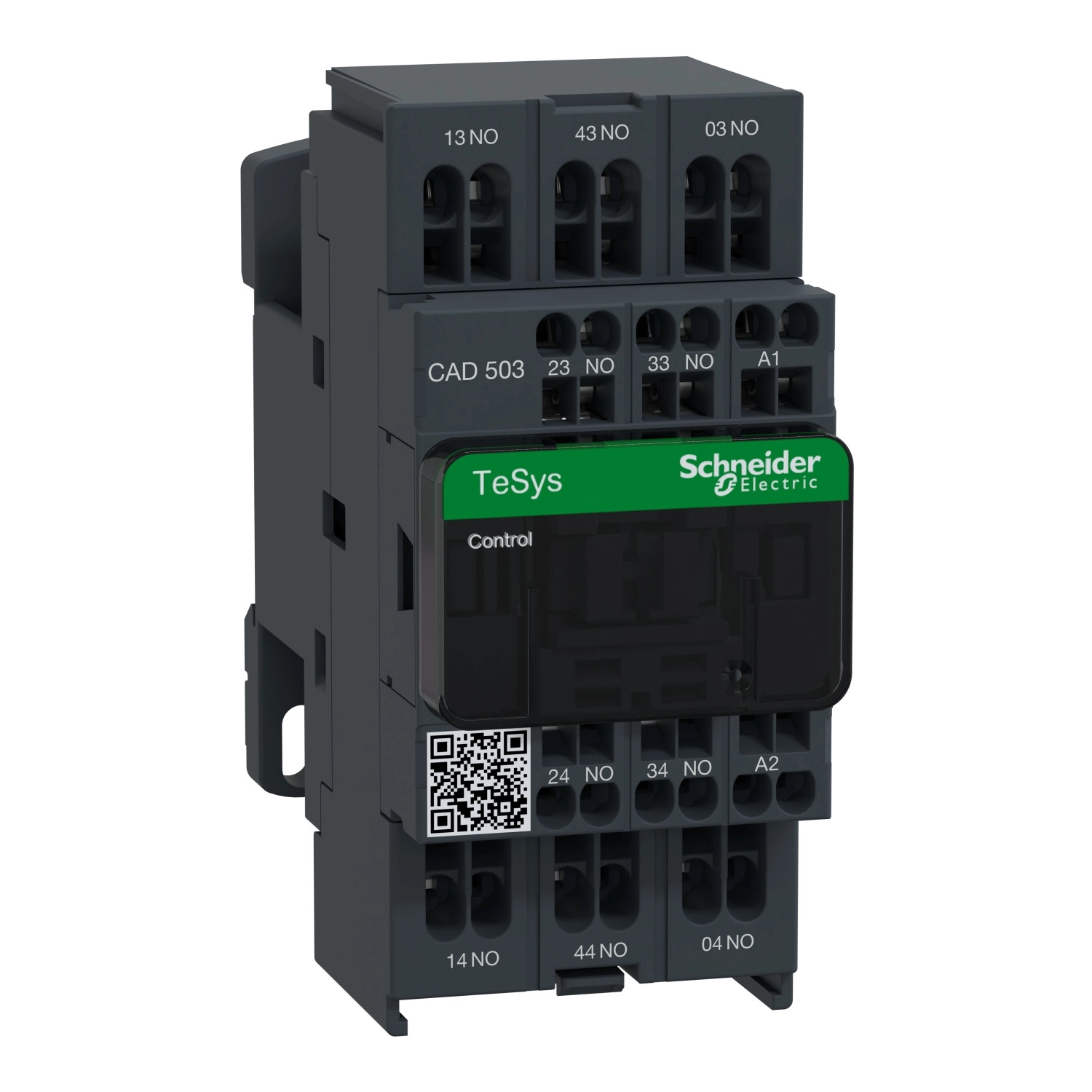

A Schneider Electric TeSys Deca CAD503FE7 vezérlőrelé egy rendkívül sokoldalú ipari kapcsolóeszköz, amely különösen alkalmas vezérlőáramkörök kapcsolására. Ez a modell 5 NO (alaphelyzetben nyitott) érintkezőkonfigurációval rendelkezik, és maximálisan 690 V váltakozó feszültségig (25-400 Hz) használható. A termék különlegessége, hogy rugós csatlakozókkal szerelt, ami gyorsabb és biztonságosabb szerelést tesz lehetővé a hagyományos csavaros kötésekhez képest.
A CAD503FE7 vezérlőrelé 115V AC 50/60 Hz standard tekercsfeszültséggel működik. Kiváló minőségű műszaki paraméterekkel büszkélkedhet: 6 kV lökőfeszültség-állóság az IEC 60947 szabvány szerint, 10 A konvencionális szabad levegőben mért hőáram (60°C-on), valamint 140 A AC és 250 A DC névleges bekapcsolási képesség az IEC 60947-5-1 szabvány szerint. A termék tartós, nagy igénybevételre tervezett, amit a 30 millió kapcsolási ciklus élettartam is bizonyít. Működési hőmérséklet-tartománya rendkívül széles, -40°C-tól +70°C-ig terjed (60-70°C között teljesítménycsökkentéssel).
A CAD503FE7 rugós csatlakozói 1-2 rugalmas vagy tömör vezetéket fogadnak 1-2,5 mm² keresztmetszettel, vezetékvég nélkül. A termék rendkívül gyors kapcsolási időkkel rendelkezik: a tekercs gerjesztésekor és NO érintkezők zárásakor 12-22 ms, tekercs gerjesztés megszűnésekor és NO érintkezők nyitásakor pedig mindössze 4-12 ms. Ez a nagy kapcsolási sebesség kritikus lehet időzítés-érzékeny alkalmazásoknál. Szerelési szempontból is rugalmas, hiszen sínre és lapra egyaránt rögzíthető, így könnyen illeszkedik a meglévő kapcsolószekrény elrendezéshez.
A Schneider Electric TeSys Deca CAD503FE7 modell többféle ipari alkalmazásban használható. DC-13, AC-15 és AC-14 felhasználási kategóriákra tervezett, így egyaránt alkalmas szolenoidok, elektromágnesek kapcsolására és kisebb AC motorok, világítási terhelések vezérlésére. Kiváló zavarállósággal rendelkezik: nyitott állapotban 10 Gn, zárt állapotban 15 Gn ütésállóság jellemzi 11 ms időtartamra (IEC 60068-2-27). Vibrációállósága nyitott állapotban 2 Gn, zárt állapotban 4 Gn (5-300 Hz, IEC 60068-2-6). Mindez biztosítja a megbízható működést még erősen rezgő ipari környezetben is. Fontos megjegyezni, hogy a CAD503FE7 modell kifutó termék, melynek gyártása 2026. szeptember 30-án megszűnik, ezért hosszú távú projektekhez érdemes alternatív megoldást keresni.
Schneider Electric TeSys K - CAD503FE7 - Segédkapcsoló, 115V AC, 50/60Hz, rugós műszaki adatok
Általános információk
Termékcsalád: TeSys
Terméksorozat: TeSys Deca
Terméknév: TeSys CAD
Terméktípus: Vezérlőrelé
Eszköz rövid neve: CAD
Kontaktor alkalmazás: Vezérlőáramkör
Figyelem: A termék gyártása 2026.09.30-án megszűnik
Műszaki jellemzők
Felhasználási kategória: DC-13, AC-15, AC-14
Érintkező összetétel: 5 NO (alaphelyzetben nyitott)
Névleges üzemi feszültség [Ue]: <= 690 V AC 25...400 Hz
Vezérlőáramkör típusa: AC 50/60 Hz
Vezérlőáramkör feszültsége [Uc]: 115 V AC 50/60 Hz
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947 szerint
Konvencionális szabad levegőben mért hőáram [Ith]: 10 A (60 °C-on)
Irms névleges bekapcsolási képesség: 140 A AC az IEC 60947-5-1 szerint, 250 A DC az IEC 60947-5-1 szerint
Névleges rövid idejű áramterhelhetőség [Icw]: 100 A - 1 s, 120 A - 500 ms, 140 A - 100 ms
Kapcsolódó biztosítékérték: 10 A gG az IEC 60947-5-1 szerint
Névleges szigetelési feszültség [Ui]: 600 V UL tanúsított, 600 V CSA tanúsított, 690 V az IEC 60947-5-1 szerint
Szerelési és csatlakoztatási adatok

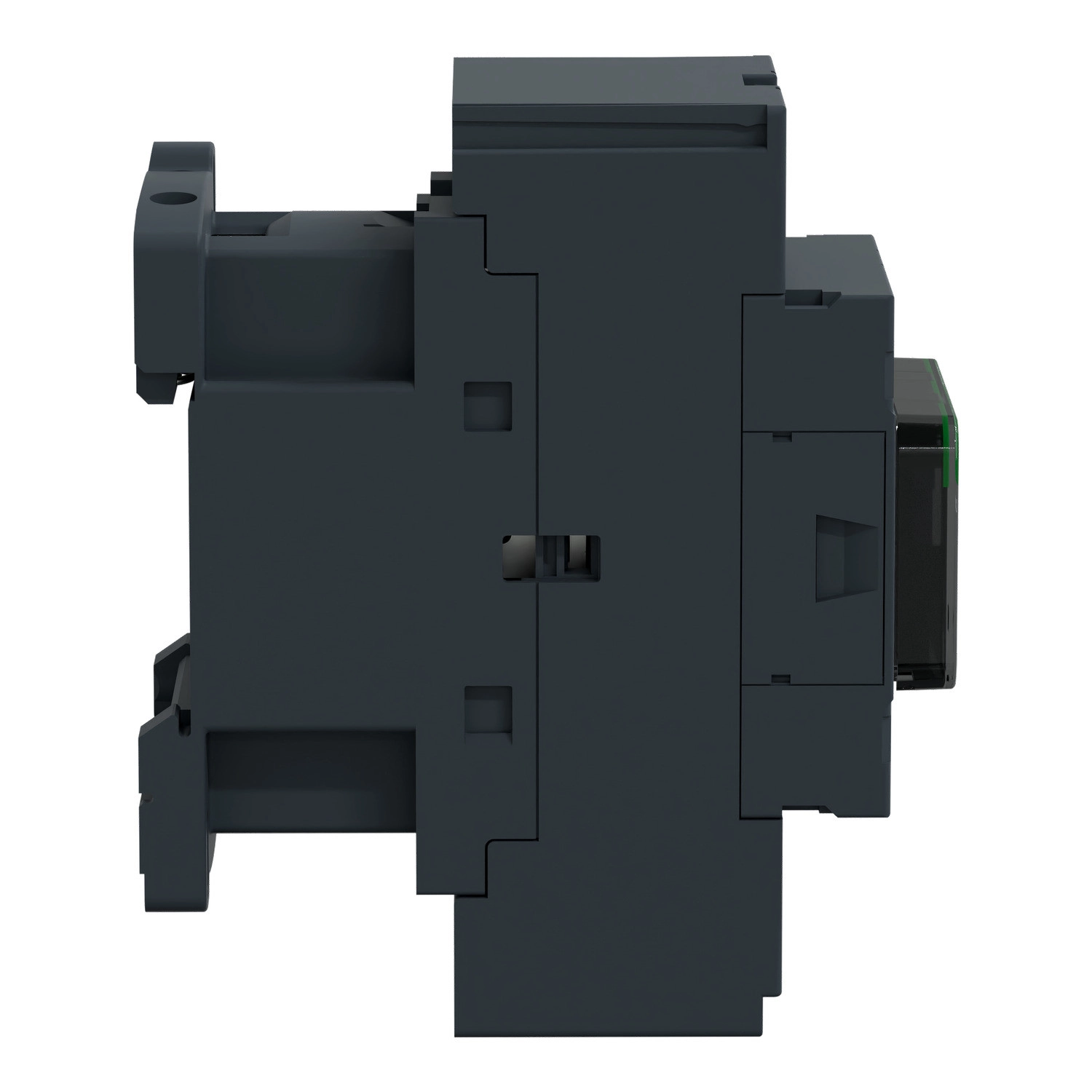

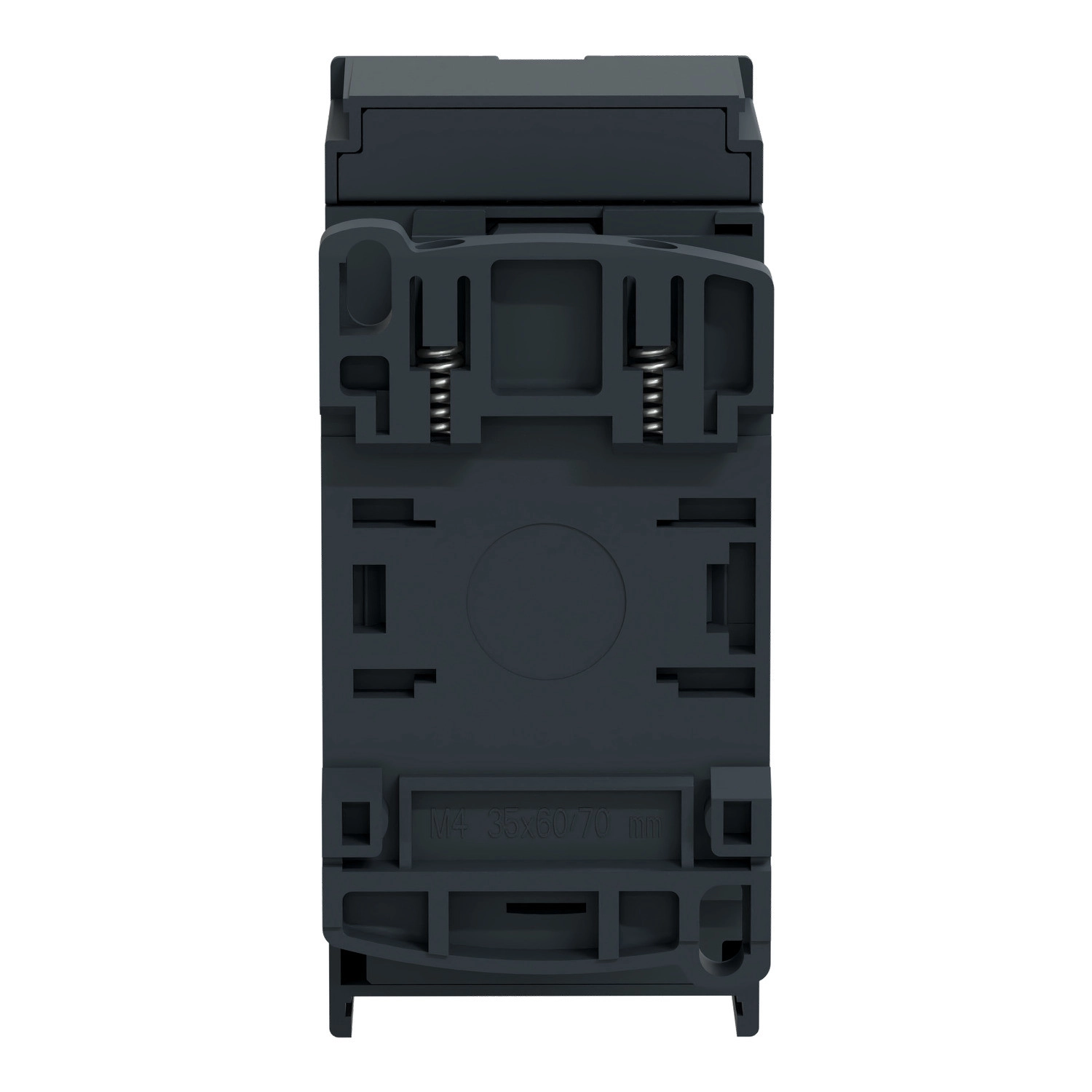

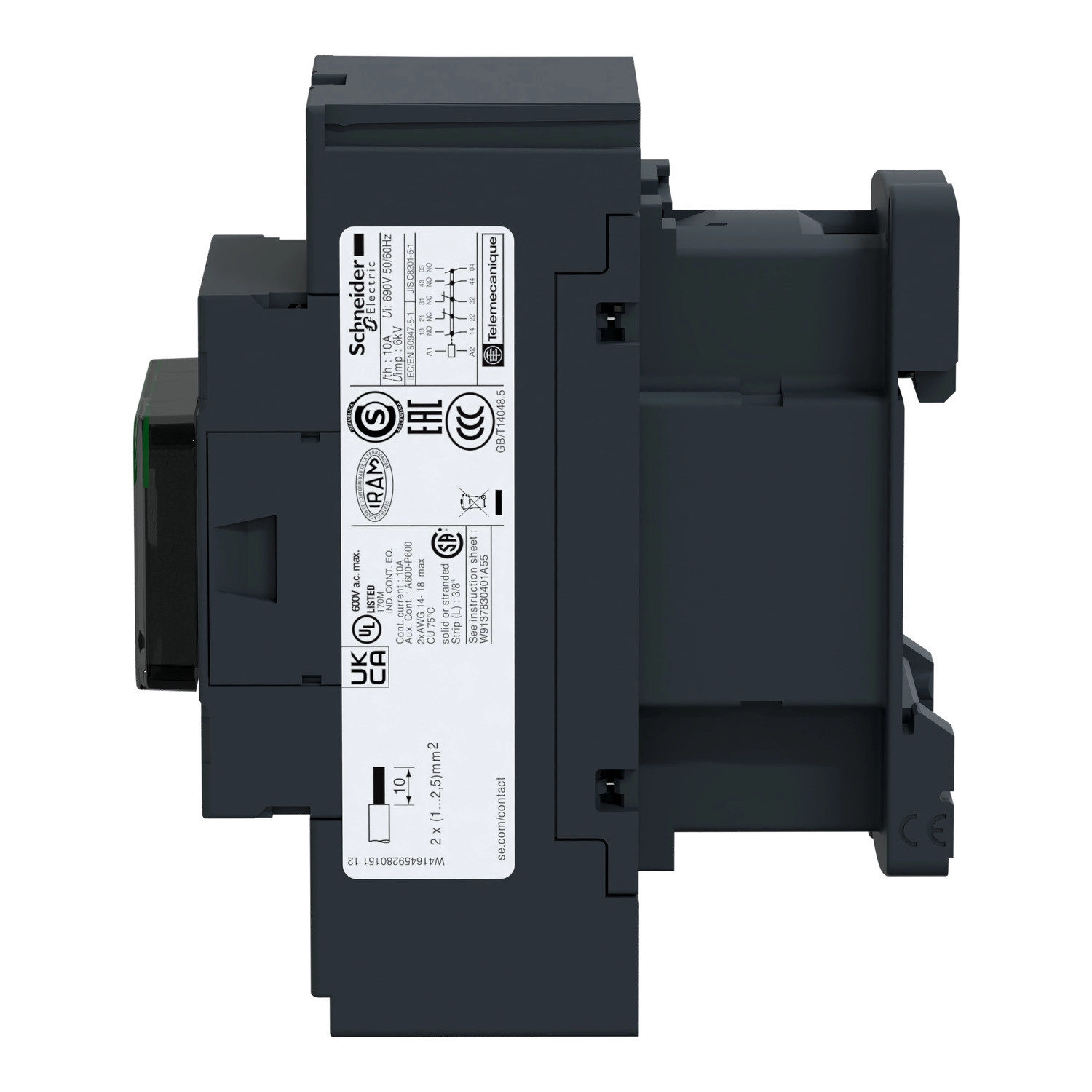

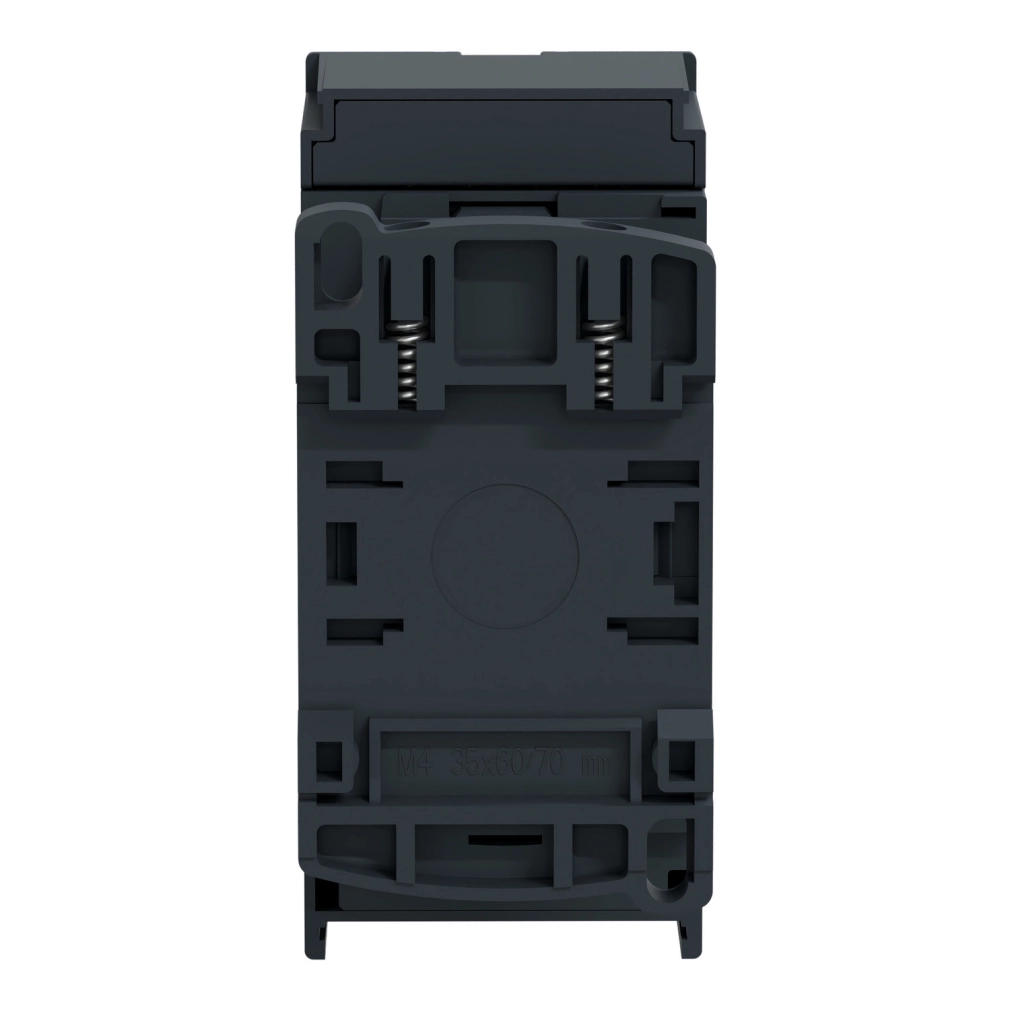

Szerelési mód: Sín, Lap
Csatlakozások - kapcsok: Rugós kapcsok 1 vezeték(ek) 1…2,5 mm² rugalmas vezetékvég nélkül, Rugós kapcsok 2 vezeték(ek) 1…2,5 mm² rugalmas vezetékvég nélkül, Rugós kapcsok 1 vezeték(ek) 1…2,5 mm² tömör vezetékvég nélkül, Rugós kapcsok 2 vezeték(ek) 1…2,5 mm² tömör vezetékvég nélkül
Vezérlőáramköri feszültséghatárok: 0,3...0,6 Uc (-40…70 °C): ejtés AC 50/60 Hz, 0,8...1,1 Uc (-40…60 °C): üzemi AC 50 Hz, 0,85...1,1 Uc (-40…60 °C): üzemi AC 60 Hz, 1...1,1 Uc (60…70 °C): üzemi AC 50/60 Hz
Működési jellemzők
Működési idő: 12...22 ms tekercs gerjesztés és NO zárás, 4...12 ms tekercs gerjesztés megszűnése és NO nyitás
Mechanikai élettartam: 30 millió ciklus
Maximális működési sebesség: 180 ciklus/perc
Induló teljesítmény VA-ban: 70 VA 50 Hz (20 °C-on)
Tartó teljesítményfelvétel VA-ban: 8 VA 50 Hz (20 °C-on)
Minimális kapcsolási feszültség: 17 V
Minimális kapcsolási áram: 5 mA
Nem átfedési idő: 1,5 ms gerjesztéskor NC és NO érintkező között, 1,5 ms gerjesztés megszűnésekor NC és NO érintkező között
Szigetelési ellenállás: > 10 MOhm
Mechanikai robusztusság
Ütésállóság nyitott vezérlőrelé esetén: 10 Gn 11 ms-ig az IEC 60068-2-27 szerint
Ütésállóság zárt vezérlőrelé esetén: 15 Gn 11 ms-ig az IEC 60068-2-27 szerint
Rezgésállóság nyitott vezérlőrelé esetén: 2 Gn, 5...300 Hz az IEC 60068-2-6 szerint
Rezgésállóság zárt vezérlőrelé esetén: 4 Gn, 5...300 Hz az IEC 60068-2-6 szerint
Méretek és környezeti feltételek
Magasság: 99 mm
Szélesség: 45 mm
Mélység: 84 mm
IP védelmi fokozat: IP2X előlap a VDE 0106 szerint
Védőkezelés: TH az IEC 60068 szerint
Üzemi környezeti hőmérséklet: -40…60 °C, 60…70 °C teljesítménycsökkentéssel
Tárolási környezeti hőmérséklet: -60…80 °C
Üzemeltetési magasság: 0...3000 m
Tanúsítványok és szabványok
Szabványok: EN/IEC 60947-5-1, GB/T 14048.5, UL 60947-5-1, CSA C22.2 No 60947-5-1, JIS C8201-5-1
Terméktanúsítványok: CB, CCC, UL, CSA, EAC, CE, UKCA
