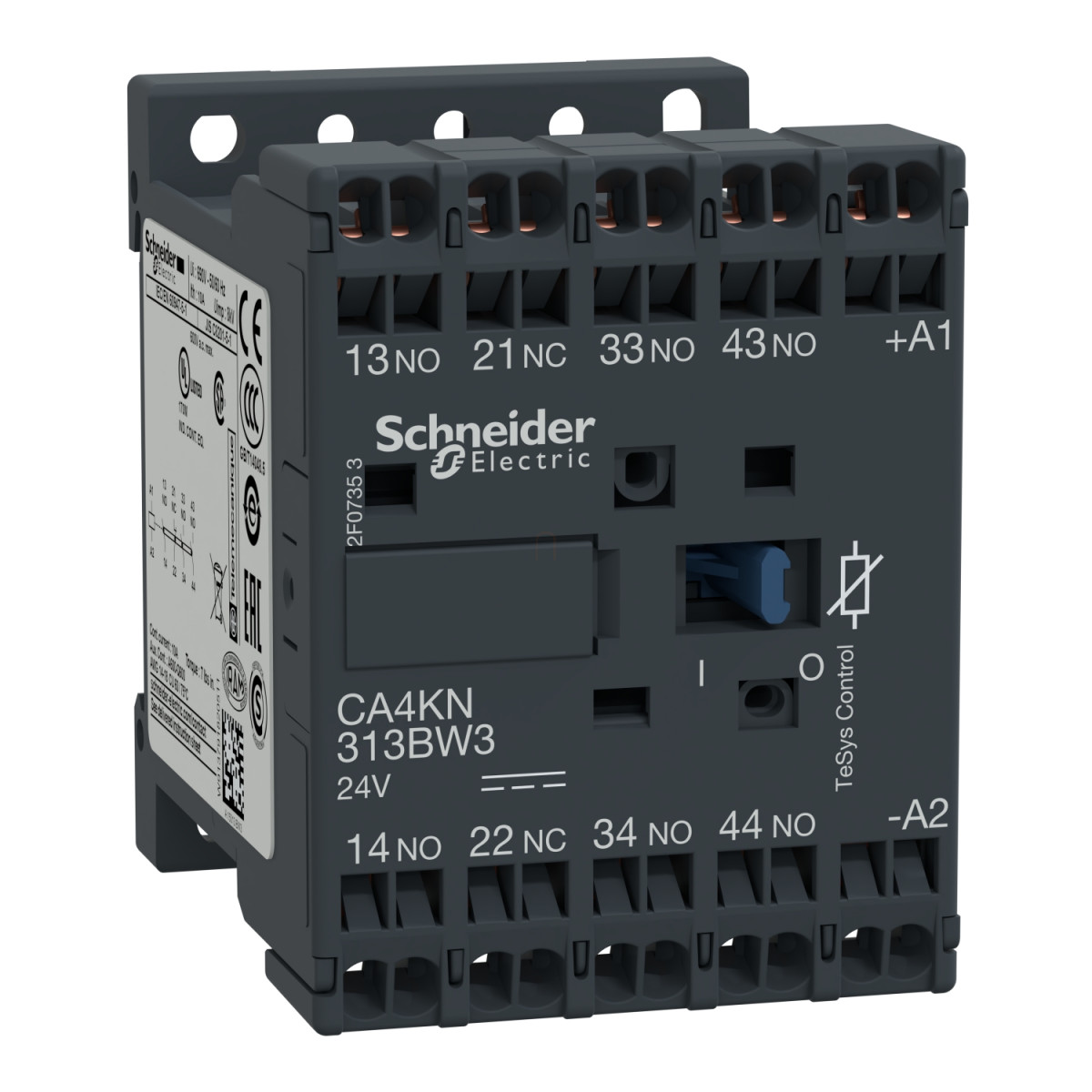

A Schneider Electric TeSys K sorozatú CA4KN313BW3 vezérlőrelé egy kompakt és sokoldalú kapcsolóeszköz, amelyet kifejezetten vezérlőáramkörök kapcsolására fejlesztettek ki. Ez a 24V DC tápfeszültségű, alacsony fogyasztású tekerccsel rendelkező típus ideális választás olyan alkalmazásokhoz, ahol fontos az energiahatékonyság és a megbízható működés.
A TeSys K CA4KN313BW3 modell 4 pólusú kapcsolóérintkezővel rendelkezik, 3 záró (NO) és 1 nyitó (NC) konfigurációban, amely sokoldalú felhasználást tesz lehetővé a különböző vezérlési feladatok során. A termék maximális üzemi feszültsége 690V váltakozó feszültség mellett akár 400 Hz frekvenciáig, így széleskörű ipari alkalmazásokra alkalmas. A beépített kétirányú csúcskorlátozó dióda elnyomó technológia védelmet nyújt a feszültségcsúcsok ellen, tovább növelve a termék élettartamát és megbízhatóságát.
Technikai szempontból a CA4KN313BW3 relé 10A-es hagyományos szabad levegős termikus áramerősséggel bír 50°C-on, és 110A-es névleges bekapcsolási kapacitással rendelkezik az IEC 60947 szabványnak megfelelően. A vezérlőáramkör működési feszültségtartománya 0,7-1,3 Uc (20°C-nál), ami rugalmas alkalmazást tesz lehetővé. A készülék működési ideje pontosan meghatározott: a tekercs gerjesztésekor az NO érintkező 30-40 ms alatt zár, az NC érintkező 25-35 ms alatt nyit; a tekercs kikapcsolásakor az NO érintkező 10-20 ms alatt nyit, míg az NC érintkező 15-25 ms alatt zár. A készülék kiemelkedően ellenáll a mikromegszakításoknak, akár 2 ms időtartamig.
A TeSys K CA4KN313BW3 vezérlőrelét számos nemzetközi szabvány szerint tanúsították, többek között az EN/IEC 60947-5-1, GB/T 14048.5, UL 60947-5-1, CSA C22.2 No 60947-5-1 és JIS C8201-5-1 szabványoknak megfelelően. A termék különböző szerelési megoldásokkal telepíthető, legyen szó sínre vagy lapra történő rögzítésről. A rugós csatlakozók 0,75-1,5 mm² keresztmetszetű tömör vagy rugalmas kábeleket fogadnak, kábelszorító nélkül. A mechanikai tartósság tekintetében kiemelkedő, akár 30 millió kapcsolási ciklust is kibír, és maximális működési gyakorisága 6000 kapcsolás óránként. A kompakt méretnek köszönhetően (58 mm magasság, 45 mm szélesség, 57 mm mélység) könnyen integrálható különböző vezérlőszekrényekbe és panelekbe.
Schneider Electric TeSys K - CA4KN313BW3 - Segédkapcsoló műszaki adatok
Alapadatok
Termékcsalád: TeSys
Terméknév: TeSys CAK
Termék vagy komponens típusa: Vezérlőrelé
Eszköz rövid neve: CA4K
Kontaktor alkalmazás: Vezérlőáramkör
Felhasználási kategória: AC-15, DC-13
Műszaki paraméterek
Pólusok érintkező összetétele: 3 NO + 1 NC
Névleges üzemi feszültség [Ue]: <= 690 V <= 400 Hz
Vezérlőáramkör típusa: DC alacsony fogyasztás
Vezérlőáramkör feszültsége [Uc]: 24 V DC
Tekercs technológia: Beépített kétirányú csúcskorlátozó dióda elnyomó
Hagyományos szabad levegős termikus áramerősség [Ith]: 10 A (50 °C-on)
Irms névleges bekapcsolási kapacitás: 110 A az IEC 60947 szerint
Társított biztosíték névleges érték: 10 A gG az IEC 60947 szerint, 10 A gG a VDE 0660 szerint
Csatlakozás és mechanikai jellemzők
Szerelési támogatás: Sín, Lap
Csatlakozások - csatlakozók: Rugós csatlakozók 1 kábel 0,75...1,5 mm² tömör, Rugós csatlakozók 1 kábel 0,75...1,5 mm² rugalmas kábelvég nélkül
Vezérlőáramkör feszültség határok: Elengedés: 0,1...0,75 Uc (<50 °C-nál), Működési: 0,7...1,3 Uc (<50 °C-nál)
Működési idő: 10...20 ms tekercs kikapcsolás és NO nyitás, 15...25 ms tekercs kikapcsolás és NC zárás, 30...40 ms tekercs gerjesztés és NO zárás, 25...35 ms tekercs gerjesztés és NC nyitás
Mechanikai tartósság: 30 millió ciklus
Maximális működési gyakoriság: 6000 ciklus/óra
Mikromegszakításokkal szembeni immunitás: 2 ms
Bekapcsolási teljesítmény W-ban: 1,8 W (20 °C-nál)
Tartási teljesítményfelvétel W-ban: 1,8 W 20 °C-nál
Hőleadás: 1,8 W
Környezeti feltételek
Szabványok: EN/IEC 60947-5-1, GB/T 14048.5, UL 60947-5-1, CSA C22.2 No 60947-5-1, JIS C8201-5-1
Terméktanúsítványok: CB Scheme, CCC, UL, CSA, EAC, CE, UKCA
Védő kezelés: TC az IEC 60068 szerint
Környezeti levegő hőmérséklet üzemeltetéshez: -25...50 °C
Üzemeltetési magasság: 2000 m leértékelés nélkül
