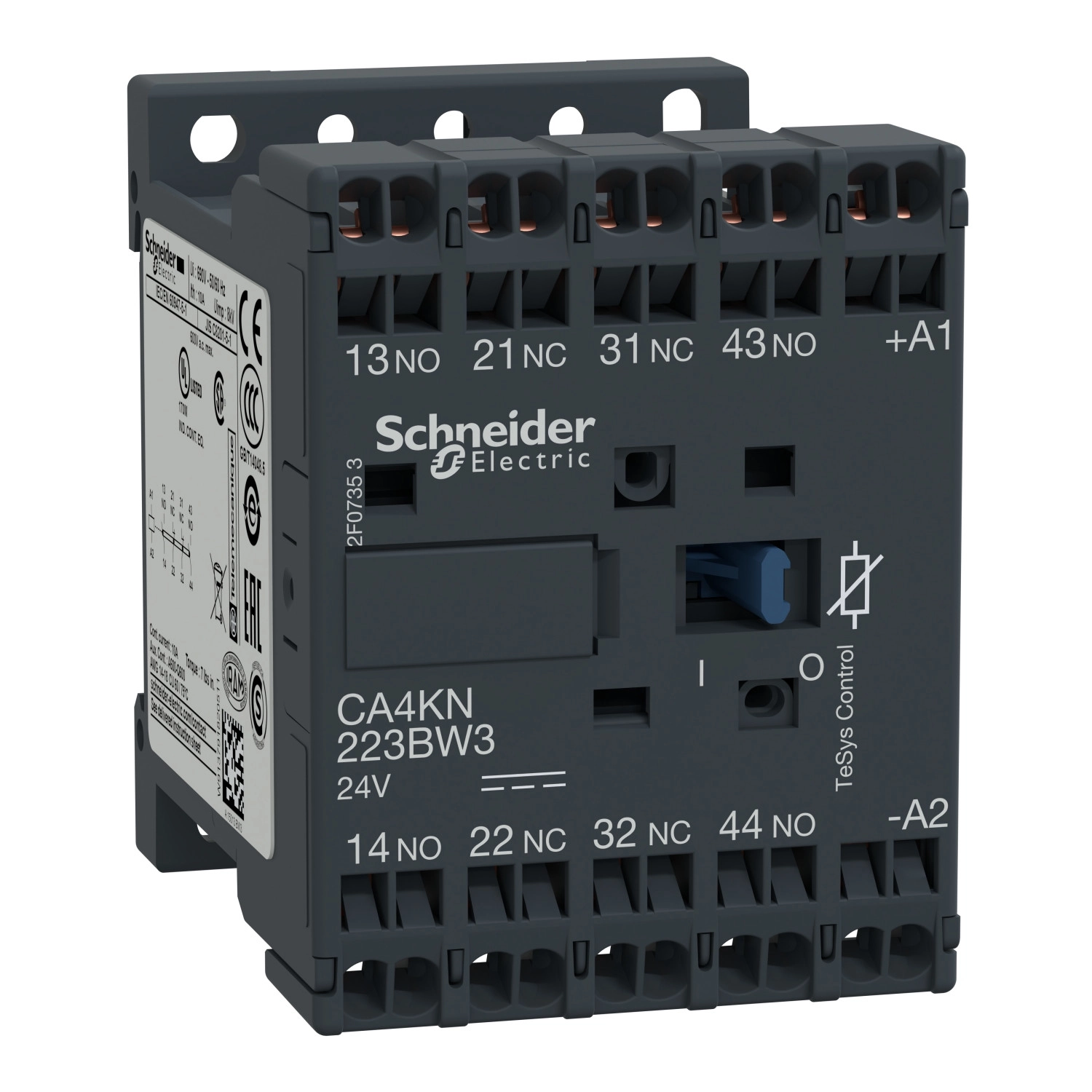

A Schneider Electric TeSys K sorozatú CA4KN223BW3 vezérlőrelé kiváló megoldást jelent az ipari irányítástechnika területén, ahol megbízható kapcsolóérintkezőkre van szükség. Ez a 4-pólusú kontaktor (2NO+2NC érintkező elrendezéssel) ideális választás vezérlőáramkörök kapcsolásához, mind AC-15, mind DC-13 felhasználási kategóriákban.
A CA4KN223BW3 típusú vezérlőrelé 24 V DC alacsony fogyasztású vezérlőtekerccsel rendelkezik, ami energiahatékony működést biztosít. A tekercs-technológiába beépített kétirányú csúcskorlátozó dióda elnyomó védelmet nyújt a kapcsolási túlfeszültségek ellen. Az eszköz névleges üzemi feszültsége legfeljebb 690 V (400 Hz-ig), ami széles alkalmazási területet tesz lehetővé. A hagyományos szabad levegő hőárama 10 A (50 °C-on), továbbá 110 A-es névleges bekapcsolási kapacitással rendelkezik az IEC 60947 szabványnak megfelelően.
A TeSys K sorozat CA4K vezérlőreléje rugószorítós csatlakozókkal van ellátva, amelyek 1 vezeték esetén 0,75-1,5 mm² tömör vagy 0,75-1,5 mm² hajlékony kábelvég nélküli vezetékek fogadására alkalmasak. Ez a csatlakozási mód gyors és megbízható telepítést biztosít. A vezérlőáramkör feszültséghatárai precízen meghatározottak: a kiejtési érték 0,1-0,75 Uc (50 °C alatt), míg a működési tartomány 0,7-1,3 Uc (50 °C alatt). A működési idő részletesen meghatározott: a tekercs áramtalanítása és NO nyitása között 10-20 ms, a tekercs áramtalanítása és NC zárása között 15-25 ms, a tekercs gerjesztése és NO zárása között 30-40 ms, valamint a tekercs gerjesztése és NC nyitása között 25-35 ms.
A CA4KN223BW3 kiemelkedő mechanikai élettartammal rendelkezik, ami 30 millió kapcsolási ciklust jelent. A maximális működési gyakoriság 6000 ciklus/óra, ami intenzív alkalmazásokhoz is megfelelő. A mikroszakadásokkal szembeni immunitás 2 ms, ami stabil működést biztosít még rövid tápfeszültség-kimaradások esetén is. A bekapcsolási teljesítmény 1,8 W (20 °C-on), és a tartó teljesítményfelvétel szintén 1,8 W (20 °C-on). A minimális kapcsolási feszültség 17 V, a minimális kapcsolási áram pedig 5 mA, ami precíz működést tesz lehetővé még alacsony jelszintek esetén is. A nem átfedő távolság 0,5 mm, a szigetelési ellenállás pedig nagyobb mint 10 MOhm, ami megfelelő elektromos szigetelést biztosít.
A TeSys K vezérlőrelé kompakt méretekkel rendelkezik: magassága 58 mm, szélessége 45 mm, mélysége 57 mm. Telepíthető lemezre vagy sínre is, így rugalmasan illeszthető különböző szerelési helyzetekbe. Az eszköz számos nemzetközi szabványnak megfelel, többek között EN/IEC 60947-5-1, GB/T 14048.5, UL 60947-5-1, CSA C22.2 No 60947-5-1 és JIS C8201-5-1 előírásoknak. Rendelkezik továbbá CB Scheme, CCC, UL, CSA, EAC, CE és UKCA tanúsítványokkal, ami globális alkalmazhatóságot biztosít. Az üzemi környezeti hőmérséklet-tartomány -25 °C-tól 50 °C-ig terjed, tárolási hőmérséklet-tartomány pedig -50 °C-tól 80 °C-ig. A maximális üzemeltetési magasság 2000 m teljesítménycsökkentés nélkül. A mechanikai robusztusság kiemelkedő: nyitott kontaktorként 2 Gn, 5-300 Hz rezgésállóság az IEC 60068-2-6 szerint, zárt kontaktorként 4 Gn, 5-300 Hz; valamint 10 Gn/11 ms ütésállóság nyitott és 15 Gn/11 ms zárt állapotban az IEC 60068-2-27 szabvány szerint.
Schneider Electric TeSys K - CA4KN223BW3 - Segédkapcsoló műszaki adatok
Általános jellemzők
Termékcsalád: TeSys
Terméknév: TeSys CAK
Termék vagy alkatrész típusa: Vezérlőrelé
Eszköz rövid neve: CA4K
Kontaktor alkalmazás: Vezérlőáramkör
Felhasználási kategória: AC-15, DC-13
Pólus érintkező összetétel: 2 NO + 2 NC
Névleges üzemi feszültség: <= 690 V <= 400 Hz
Vezérlőáramkör típusa: DC alacsony fogyasztású
Vezérlőáramkör feszültsége: 24 V DC
Kiegészítő jellemzők
Tekercs technológia: Beépített kétirányú csúcskorlátozó dióda elnyomó
Hagyományos szabad levegő hőárama: 10 A (50 °C-on)
Irms névleges bekapcsolási kapacitás: 110 A az IEC 60947 szerint
Kapcsolódó biztosíték névleges értéke: 10 A gG az IEC 60947 szerint, 10 A gG a VDE 0660 szerint
Névleges szigetelési feszültség: 690 V az IEC 60947 szerint, 750 V a VDE 0110 C csoport szerint, 690 V a BS 5424 szerint, 600 V a CSA C22.2 No 14 szerint
Szerelési alap: Lemez, Sín
Csatlakozók - kapcsok: Rugós kapcsok 1 kábel(ek) 0,75…1,5 mm²tömör, Rugós kapcsok 1 kábel(ek) 0,75…1,5 mm²hajlékony kábelvég nélkül
Vezérlőáramkör feszültség határok: Kiejtés: 0,1...0,75 Uc (< 50 °C-on), Működés: 0,7...1,3 Uc (< 50 °C-on)
Működési idő: 10...20 ms tekercs áramtalanítása és NO nyitása, 15...25 ms tekercs áramtalanítása és NC zárása, 30...40 ms tekercs gerjesztése és NO zárása, 25...35 ms tekercs gerjesztése és NC nyitása
Mechanikai élettartam: 30 millió ciklus
Maximális működési gyakoriság: 6000 ciklus/óra
Mikroszakadásokkal szembeni immunitás: 2 ms
Bekapcsolási teljesítmény W-ban: 1,8 W (20 °C-on)
Tartó teljesítményfelvétel W-ban: 1,8 W 20 °C-on
Hőleadás: 1,8 W
Minimális kapcsolási feszültség: 17 V
Minimális kapcsolási áram: 5 mA
Nem átfedő távolság: 0,5 mm
Szigetelési ellenállás: > 10 MOhm
Magasság: 58 mm
Szélesség: 45 mm
Mélység: 57 mm
Környezet
Szabványok: EN/IEC 60947-5-1, GB/T 14048.5, UL 60947-5-1, CSA C22.2 No 60947-5-1, JIS C8201-5-1
Terméktanúsítványok: CB Scheme, CCC, UL, CSA, EAC, CE, UKCA
Védelmi kezelés: TC az IEC 60068 szerint
Környezeti levegő hőmérséklet működés közben: -25…50 °C
Környezeti levegő hőmérséklet tároláskor: -50…80 °C
Üzemeltetési magasság: 2000 m teljesítménycsökkentés nélkül
Lángállóság: V1 az UL 94 szerint, Követelmény 2 az NF F 16-101 szerint, Követelmény 2 az NF F 16-102 szerint
Mechanikai robusztusság: Rezgések kontaktor nyitva: 2 Gn, 5...300 Hz az IEC 60068-2-6 szerint, Rezgések kontaktor zárva: 4 Gn, 5...300 Hz az IEC 60068-2-6 szerint, Ütések kontaktor nyitva: 10 Gn 11 ms-ig az IEC 60068-2-27 szerint, Ütések kontaktor zárva: 15 Gn 11 ms-ig az IEC 60068-2-27 szerint
