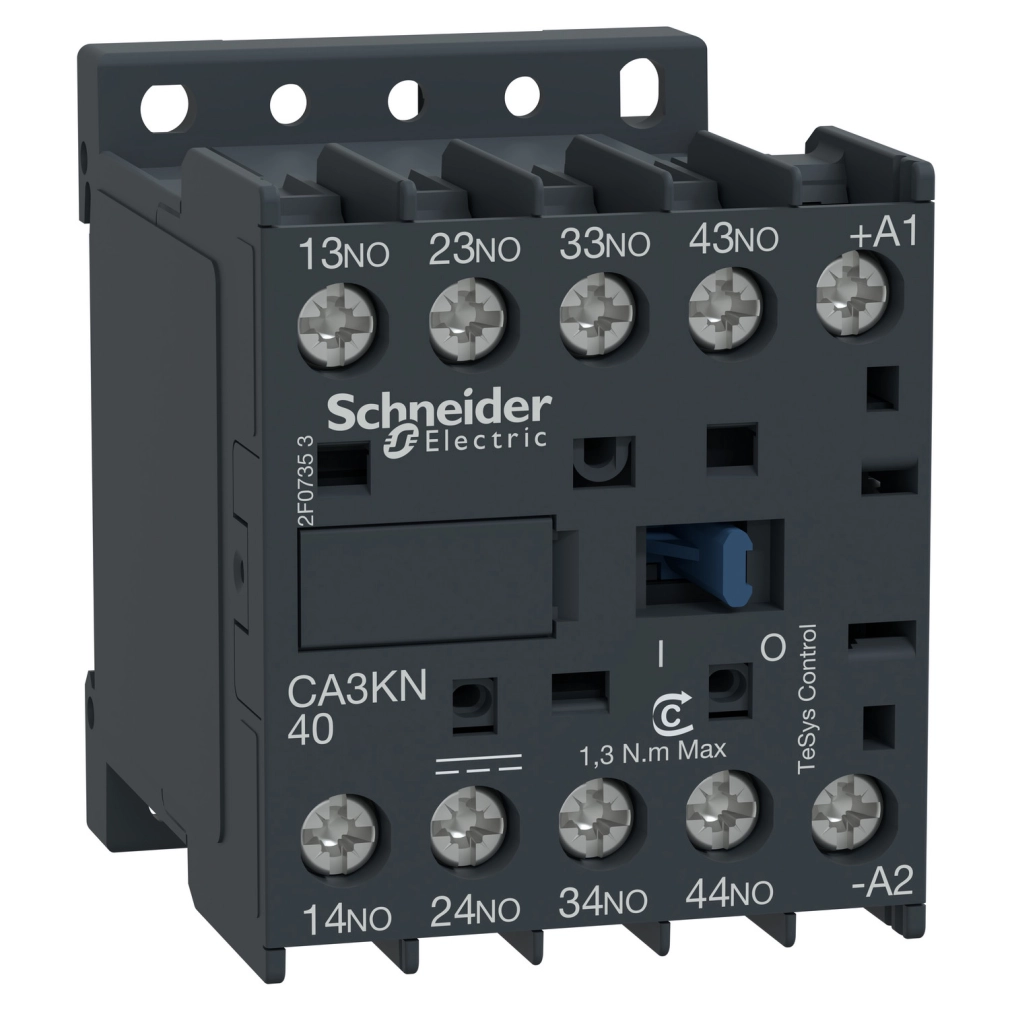

A Schneider Electric TeSys K sorozatú CA3KN40GD típusú vezérlő relé egy professzionális minőségű, 4NO érintkező konfigurációval rendelkező segédkapcsoló, amely kifejezetten vezérlőáramkörökhöz lett tervezve. Ez a kompakt kialakítású, sokoldalú eszköz tökéletes választás ipari alkalmazásokhoz, ahol megbízható működésre és hosszú élettartamra van szükség a vezérlési feladatok során.
A CA3KN40GD modell 125V DC standard tekercsfeszültséggel működik, miközben maximálisan 690V üzemi feszültségen használható, akár 400 Hz frekvenciáig. A relé AC-15 és DC-13 felhasználási kategóriákba sorolható, ami azt jelenti, hogy egyaránt alkalmas AC és DC vezérlőáramkörökben történő alkalmazásra. A 10A konvencionális szabad levegő hőáram (Ith) érték biztosítja a megfelelő teljesítményt, miközben az Irms névleges bekapcsolási kapacitása 110A az IEC 60947 szabványnak megfelelően. A készülék különösen ellenálló a mikroszakadásokkal szemben, 2 ms immunitással rendelkezik.
A TeSys K CA3KN40GD számos szerelési lehetőséget kínál: felszerelhető síkfelületre vagy sínre is, ami nagyfokú telepítési rugalmasságot biztosít. A csatlakoztatás csavaros kapcsokkal történik, amelyek különböző méretű vezetékekhez illeszkednek: 1,5-4 mm² tömör vezetékhez, 0,75-4 mm² hajlékony vezetékhez kábelvég nélkül, illetve 0,34-1,5 mm² hajlékony vezetékhez kábelvéggel. A csavaros kapcsok meghúzási nyomatéka 1,3 Nm, ami biztosítja a stabil elektromos csatlakozást. A kapcsoló működési ideje is figyelemre méltó: 10 ms tekercs-energiamentesítés és NO nyitás esetén, valamint 30-40 ms tekercs-energizálás és NO zárás esetén. Kiemelkedő mechanikai tartósságot biztosít 20 millió kapcsolási cikluson keresztül, miközben a maximális működési frekvencia 10000 ciklus/óra.
A CA3KN40GD méretei kompaktnak mondhatók: 58 mm magasság, 45 mm szélesség és 57 mm mélység, ami lehetővé teszi a helytakarékos beépítést vezérlőszekrényekbe. Az eszköz IP2X védettségi fokozattal rendelkezik és széles üzemi hőmérséklet-tartományban (-25...50°C) használható. Mechanikai robusztusságát az IEC 60068-2-6 és IEC 60068-2-27 szabványoknak megfelelő rezgés- és ütésállóság jellemzi. A termék számos nemzetközi minősítéssel rendelkezik, köztük CB Scheme, CCC, UL, CSA, EAC, CE és UKCA tanúsítványokkal, ami biztosítja a globális megfelelőséget. Az EN/IEC 60947-5-1, GB/T 14048.5, UL 60947-5-1, CSA C22.2 No 60947-5-1 és JIS C8201-5-1 szabványoknak is megfelel, garantálva a magas minőséget és megbízhatóságot különböző piacokon és alkalmazási területeken.
Schneider Electric TeSys K - CA3KN40GD - Segédkapcsoló 125V DC műszaki adatok
Általános adatok
Termékcsalád: TeSys
Terméknév: TeSys CAK
Termék vagy komponens típusa: Vezérlő relé
Eszköz rövid neve: CA3K
Kontaktor alkalmazás: Vezérlő áramkör
Felhasználási kategória: AC-15, DC-13
Póluskonfiguráció: 4 NO
Elektromos jellemzők
Névleges üzemi feszültség [Ue]: <= 690 V <= 400 Hz
Vezérlőáramkör típus: DC standard
Vezérlőáramkör feszültség [Uc]: 125 V DC
Konvencionális szabad levegő hőáram [Ith]: 10 A (50 °C-on)
Irms névleges bekapcsolási kapacitás: 110 A az IEC 60947 szerint
Kapcsolt biztosíték: 10 A gG az IEC 60947 szerint, 10 A gG a VDE 0660 szerint
Névleges szigetelési feszültség [Ui]: 690 V az IEC 60947 szerint, 750 V a VDE 0110 C csoport szerint, 690 V a BS 5424 szerint, 600 V a CSA C22.2 No 14 szerint
Vezérlőáramkör feszültséghatárok: Működési: 0,8...1,15 Uc (50 °C alatt), Elengedési: 0,1...0,75 Uc (50 °C alatt)
Működési idő: 10 ms tekercs-energiamentesítés és NO nyitás, 30...40 ms tekercs-energizálás és NO zárás
Mechanikai jellemzők
Szerelési támogatás: Lap, Sín
Csatlakozók: Csavaros kapcsok különböző vezetékméretekhez (1,5...4 mm² tömör, 0,75...4 mm² hajlékony, 0,34...1,5 mm² hajlékony kábelvéggel)
Meghúzási nyomaték: 1,3 Nm a csavaros kapcsokra
Mechanikai élettartam: 20 millió ciklus
Maximális működési frekvencia: 10000 ciklus/óra
Mikrokimaradással szembeni immunitás: 2 ms
Fizikai jellemzők
Méretek (MxSzxMé): 58 mm x 45 mm x 57 mm
Környezeti feltételek
Szabványok: EN/IEC 60947-5-1, GB/T 14048.5, UL 60947-5-1, CSA C22.2 No 60947-5-1, JIS C8201-5-1
Terméktanúsítványok: CB Scheme, CCC, UL, CSA, EAC, CE, UKCA
IP védettségi fokozat: IP2X
Védőkezelés: TC az IEC 60068 szerint
Környezeti hőmérséklet üzemeltetéshez: -25...50 °C
Környezeti hőmérséklet tároláshoz: -50...80 °C
Üzemi magasság: 2000 m leértékelés nélkül
Mechanikai robusztusság: Rezgések és ütések állósága IEC 60068-2-6 és IEC 60068-2-27 szerint
