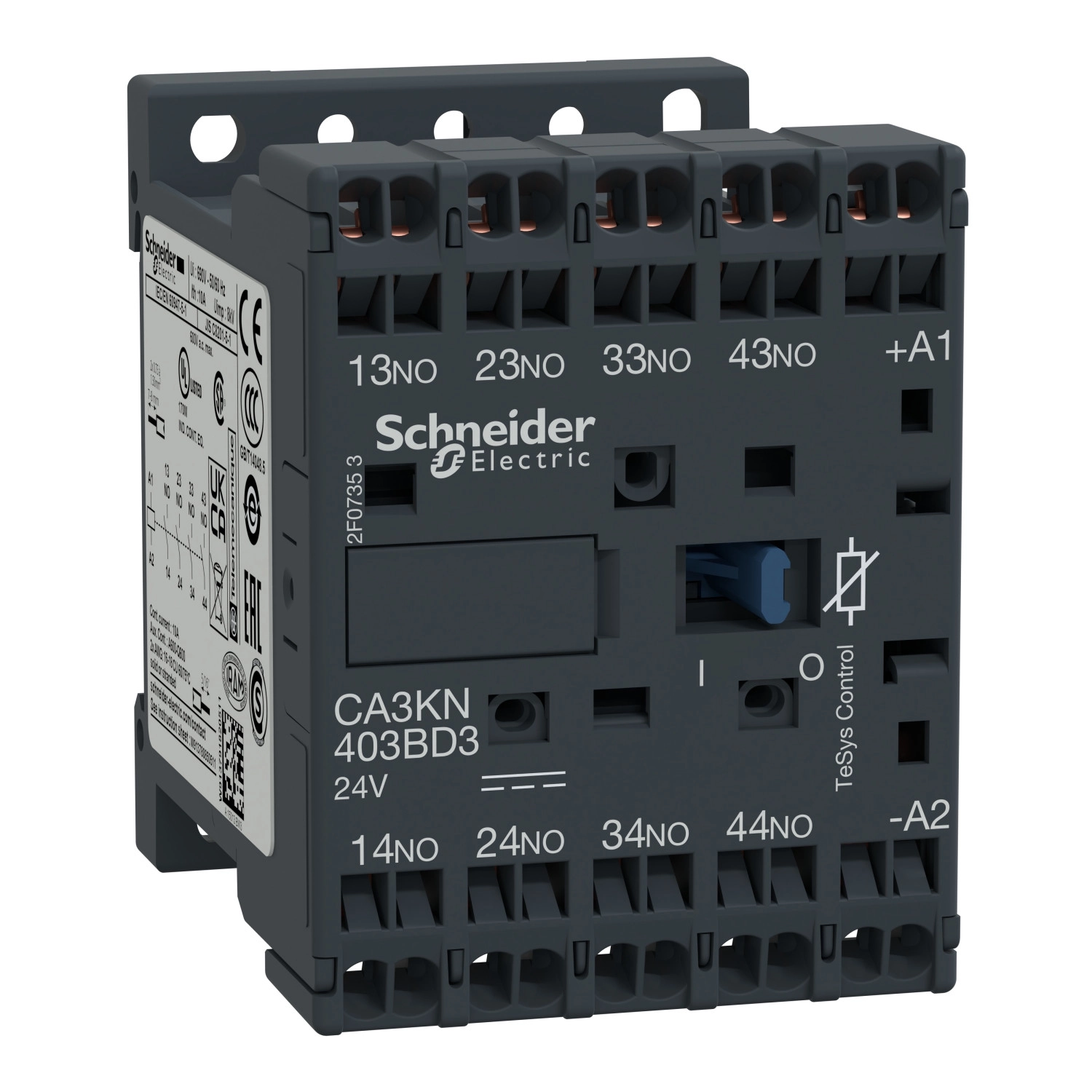

A Schneider Electric TeSys K sorozatú CA3KN403BD3 vezérlő relé egy kiváló minőségű, ipari vezérlőáramköri komponens, amely sokoldalú felhasználhatóságot biztosít különböző automatizálási rendszerekben. Ez a típusú segédkapcsoló 4 NO (4 záró) érintkezővel rendelkezik, amely maximálisan 690 V-os, legfeljebb 400 Hz-es hálózaton használható. A vezérlőáramköre 24 V DC feszültségről működik, így tökéletesen illeszkedik az elterjedt ipari vezérlőrendszerekhez.
A CA3KN403BD3 számos kiemelkedő műszaki tulajdonsággal rendelkezik, amelyek a megbízható működést és a hosszú élettartamot garantálják. A beépített kétirányú csúcskorlátozó dióda elnyomó technológiának köszönhetően hatékonyan védi a kapcsolódó áramköröket a kapcsolási tranziensektől. A termék 10 A-es konvencionális szabad levegőn mérhető termikus árammal rendelkezik 50°C-on, míg a névleges bekapcsolási képessége 110 A az IEC 60947 szabvány szerint. Ez lehetővé teszi a megbízható működést nagyobb terhelések esetén is. A vezérlő relé ajánlott biztosítéka 10 A gG típusú, az IEC 60947 és a VDE 0660 szabványoknak megfelelően.
A TeSys K sorozat CA3KN403BD3 típusú reléje rendkívül rugalmas telepítési lehetőségeket kínál - szerelhető lapra vagy sínre egyaránt. A csatlakoztatás rugós sorkapcsokkal történik, amelyek 0,75-1,5 mm² keresztmetszetű tömör vagy hajlékony vezetékek fogadására alkalmasak, utóbbiak esetén érvéghüvely nélkül. A vezérlőáramkör feszültségtartománya 0,8-1,15 Uc között van működés közben (50°C alatt), míg a kiejtési feszültség 0,1-0,75 Uc (szintén 50°C alatt). A kapcsolási idők tekintetében a tekercs kikapcsolásától az NO érintkező nyitásáig 10 ms telik el, míg a tekercs bekapcsolása és az NO érintkező zárása között 30-40 ms. Ez a gyors működés elengedhetetlen a precíz vezérlési feladatokhoz.
A CA3KN403BD3 kiemelkedő mechanikai és elektromos élettartammal rendelkezik, akár 20 millió kapcsolási ciklust is kibír. A maximális működési frekvencia 10 000 ciklus óránként, ami intenzív alkalmazási környezetekben is megfelelő teljesítményt biztosít. A mikromegszakítással szembeni immunitása 2 ms, ami növeli a megbízhatóságát olyan környezetekben, ahol rövid áramkimaradások előfordulhatnak. A működtetéshez szükséges bekapcsolási teljesítmény és tartó teljesítmény egyaránt 3 W 20°C-on. A termék hőleadása szintén 3 W. A minimális kapcsolási feszültség 17 V, míg a minimális kapcsolási áram 5 mA. A szigetelési ellenállás kiemelkedően magas, meghaladja a 10 MΩ-ot.
Kompakt méretei (58 mm magasság, 45 mm szélesség, 57 mm mélység) ideálissá teszik szűkös szerelési helyeken történő alkalmazásra is. A termék széles üzemi hőmérséklet-tartományban használható, -25°C és +50°C között, míg tárolási hőmérséklet-tartománya -50°C és +80°C közötti. Maximális működési magassága 2000 méter tengerszint felett, teljesítménycsökkenés nélkül. A CA3KN403BD3 megfelel számos nemzetközi szabványnak, többek között az EN/IEC 60947-5-1, GB/T 14048.5, UL 60947-5-1, CSA C22.2 No 60947-5-1 és JIS C8201-5-1 előírásoknak. Rendelkezik CB Scheme, CCC, UL, CSA, EAC, CE és UKCA tanúsítványokkal, így világszerte alkalmazható különböző iparági környezetekben. A TC védőkezelés az IEC 60068 szabványnak megfelelően további védelmet biztosít a környezeti hatásokkal szemben.
Schneider Electric TeSys K - CA3KN403BD3 - Segédkapcsoló műszaki adatok
Általános jellemzők
Termékcsalád: TeSys
Terméknév: TeSys CAK
Termék vagy komponens típus: Vezérlőrelé
Eszköz rövid neve: CA3K
Alkalmazás és használat
Kontaktor alkalmazás: Vezérlőáramkör
Felhasználási kategória: AC-15, DC-13
Érintkező összetétel: 4 NO (záró)
Névleges üzemi feszültség [Ue]: <= 690 V <= 400 Hz
Vezérlőáramkör típusa: DC standard
Vezérlőáramkör feszültsége [Uc]: 24 V DC
Műszaki adatok
Tekercs technológia: Beépített kétirányú csúcskorlátozó dióda elnyomóval
Konvencionális szabad levegőn mérhető termikus áram [Ith]: 10 A (50 °C-on)
Névleges bekapcsolási képesség Irms: 110 A az IEC 60947 szerint
Társított biztosíték: 10 A gG az IEC 60947 szerint, 10 A gG a VDE 0660 szerint
Névleges szigetelési feszültség [Ui]: 690 V az IEC 60947 szerint, 750 V a VDE 0110 C csoport szerint, 690 V a BS 5424 szerint, 600 V a CSA C22.2 No 14 szerint
Rögzítési mód: Lapra, Sínre
Csatlakozások - sorkapcsok: Rugós sorkapcsok 1 vezetékhez 0,75...1,5 mm²tömör, Rugós sorkapcsok 1 vezetékhez 0,75...1,5 mm²hajlékony, érvéghüvely nélkül
Vezérlőáramkör feszültséghatárai: Működési: 0,8...1,15 Uc (50 °C alatt), Kiejtési: 0,1...0,75 Uc (50 °C alatt)
Működési idő: 10 ms tekercs kikapcsolása és NO nyitása, 30...40 ms tekercs bekapcsolása és NO zárása
Mechanikai élettartam: 20 millió ciklus
Maximális működési gyakoriság: 10000 ciklus/óra
Mikromegszakítással szembeni immunitás: 2 ms
Bekapcsolási teljesítmény: 3 W (20 °C-on)
Tartó teljesítményfelvétel: 3 W 20 °C-on
Hőleadás: 3 W
Minimális kapcsolási feszültség: 17 V
Minimális kapcsolási áram: 5 mA
Nem átfedő távolság: 0,5 mm
Szigetelési ellenállás: > 10 MOhm
Méretek
Magasság: 58 mm
Szélesség: 45 mm
Mélység: 57 mm
Környezeti feltételek
Szabványok: EN/IEC 60947-5-1, GB/T 14048.5, UL 60947-5-1, CSA C22.2 No 60947-5-1, JIS C8201-5-1
Terméktanúsítványok: CB Scheme, CCC, UL, CSA, EAC, CE, UKCA
Védőkezelés: TC az IEC 60068 szerint
Üzemi környezeti hőmérséklet: -25…50 °C
Tárolási környezeti hőmérséklet: -50…80 °C
Üzemi magasság: 2000 m teljesítménycsökkenés nélkül
Lángállóság: V1 az UL 94 szerint
Mechanikai robusztusság
Vibráció: Nyitott kontaktor: 2 Gn, 5...300 Hz az IEC 60068-2-6 szerint
Zárt kontaktor: 4 Gn, 5...300 Hz az IEC 60068-2-6 szerint
Ütés: Nyitott kontaktor: 10 Gn 11 ms-ig az IEC 60068-2-27 szerint
Zárt kontaktor: 15 Gn 11 ms-ig az IEC 60068-2-27 szerint
