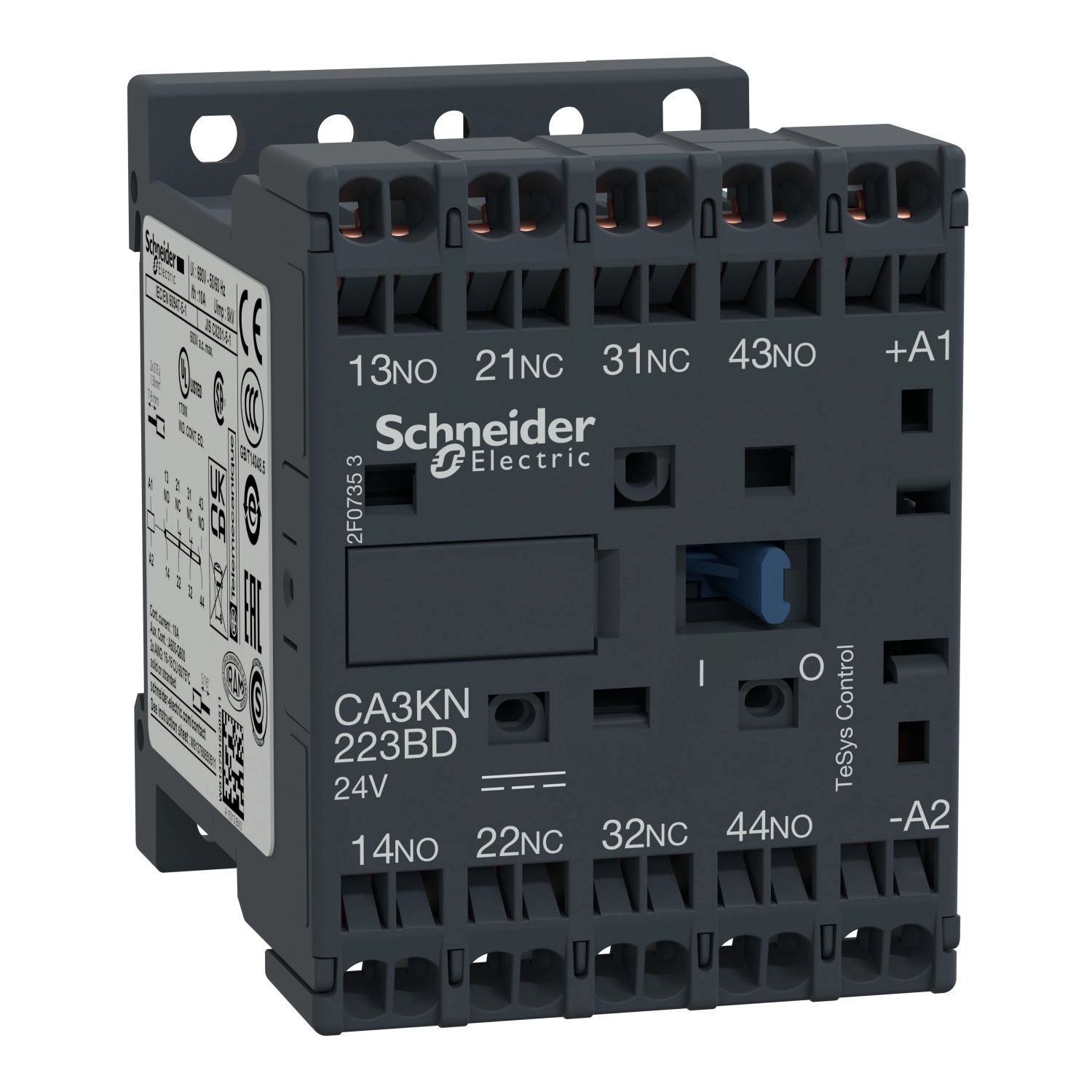

A Schneider Electric TeSys K sorozatú CA3KN223BD segédkapcsoló egy kiemelkedően megbízható és sokoldalú vezérlőrelé, amely kifejezetten ipari vezérlőáramkörök alkalmazásaihoz lett kifejlesztve. Ez a 24V DC vezérlőfeszültségű kompakt relé tökéletes választás olyan környezetben, ahol a megbízható működés és a hosszú élettartam alapvető követelmény.
A CA3KN223BD segédkapcsoló 2 NO (záró) és 2 NC (nyitó) érintkező konfigurációval rendelkezik, amelyek akár 690V-os üzemi feszültség mellett is biztonságosan használhatók. Az eszköz DC-13 és AC-15 felhasználási kategóriába tartozik, ami jelzi alkalmasságát mind egyenáramú, mind váltakozó áramú vezérlőáramkörökben. A 10A-es konvencionális szabad levegőn mért hőáram érték 50°C környezeti hőmérséklet mellett is megfelelő működést biztosít. Az Irms névleges kapcsolási képesség 110A az IEC 60947 szabványnak megfelelően, így nagy indulóáramú terhelések kapcsolására is alkalmas.
A TeSys K CA3KN223BD műszaki paraméterei között kiemelkedő a kiváló mechanikai tartósság, amely 20 millió kapcsolási ciklust tesz lehetővé, valamint a 10000 kapcsolás/óra maximális működési frekvencia. A kapcsoló gyors működést biztosít: a tekercs gerjesztése és a NO érintkezők zárása között 30-40 ms telik el, míg a tekercs gerjesztésének megszűnése és a NO érintkezők nyitása között mindössze 10 ms. A termék 2 ms-os mikro-megszakítás immunitással rendelkezik, ami biztosítja a megbízható működést instabil tápellátás esetén is. A vezérlőkör üzemi feszültségtartománya 0,8-1,15 Uc között van 50°C alatt, míg az elengedési feszültség 0,1-0,75 Uc közötti értéken van ugyanilyen hőmérsékleti viszonyok mellett.
A CA3KN223BD kompakt méreteinek (58 mm magasság, 45 mm szélesség, 57 mm mélység) köszönhetően könnyen beépíthető különböző vezérlőszekrényekbe. A termék rugalmasan felszerelhető DIN sínre vagy lemezre, és csatlakoztatása egyszerű a rugós csatlakozók segítségével, amelyek 0,75-1,5 mm² tömör vagy rugalmas (kábelvég nélküli) vezetékeket fogadnak. A relé -25°C és +50°C közötti környezeti hőmérséklet-tartományban üzemeltethető, és akár 2000 méteres tengerszint feletti magasságig használható teljesítménycsökkenés nélkül. A Schneider Electric TeSys K CA3KN223BD számos nemzetközi szabványnak és tanúsítványnak megfelel, beleértve az EN/IEC 60947-5-1, UL 60947-5-1, CSA C22.2 No 60947-5-1 és más minősítéseket, ami biztosítja a globális piacokon való alkalmazhatóságát.
Schneider Electric TeSys K - CA3KN223BD - Segédkapcsoló műszaki adatok
Fő jellemzők
Termékcsalád: TeSys
Terméknév: TeSys CAK
Termék vagy komponens típusa: Vezérlőrelé
Eszköz rövid neve: CA3K
Kontaktor alkalmazás: Vezérlőáramkör
Felhasználási kategória: DC-13, AC-15
Érintkező összetétel: 2 NO + 2 NC
Névleges üzemi feszültség [Ue]: <= 690 V <= 400 Hz
Vezérlőáramkör típusa: DC standard
Vezérlőáramkör feszültsége [Uc]: 24 V DC
Kiegészítő információk
Konvencionális szabad levegőn mért hőáram [Ith]: 10 A (50 °C-on)
Irms névleges záróképesség: 110 A az IEC 60947 szerint
Kapcsolódó biztosíték névleges értéke: 10 A gG az IEC 60947 szerint, 10 A gG a VDE 0660 szerint
Névleges szigetelési feszültség [Ui]: 690 V az IEC 60947 szerint, 750 V a VDE 0110 group C szerint, 690 V a BS 5424 szerint, 600 V a CSA C22.2 No 14 szerint
Szerelési tartó: Sín, Lemez
Csatlakozások - sorkapcsok: Rugós sorkapcsok 1 kábel(ek) 0,75...1,5 mm²tömör, Rugós sorkapcsok 1 kábel(ek) 0,75...1,5 mm²rugalmas kábelvég nélkül
Vezérlőáramkör feszültséghatárai: Működési: 0,8...1,15 Uc (<50 °C-on), Elengedési: 0,1...0,75 Uc (<50 °C-on)
Működési idő: 10 ms tekercs gerjesztésének megszűnése és NO nyitás, 30...40 ms tekercs gerjesztése és NO zárás, 15 ms tekercs gerjesztésének megszűnése és NC zárás, 25...35 ms tekercs gerjesztése és NC nyitás
Mechanikai tartósság: 20 millió ciklus
Maximális működési frekvencia: 10000 ciklus/óra
Mikro-megszakítás immunitás: 2 ms
Bekapcsolási teljesítmény W-ban: 3 W (20 °C-on)
Tartó teljesítményfelvétel W-ban: 3 W 20 °C-on
Hőleadás: 3 W
Minimális kapcsolófeszültség: 17 V
Minimális kapcsolóáram: 5 mA
Átfedésmentes távolság: 0,5 mm
Szigetelési ellenállás: > 10 MOhm
Magasság: 58 mm
Szélesség: 45 mm
Mélység: 57 mm
Környezet
Szabványok: EN/IEC 60947-5-1, GB/T 14048.5, UL 60947-5-1, CSA C22.2 No 60947-5-1, JIS C8201-5-1
Termék tanúsítványok: CB Scheme, CCC, UL, CSA, EAC, CE, UKCA
Védőkezelés: TC az IEC 60068 szerint
Környezeti levegőhőmérséklet működés közben: -25...50 °C
Környezeti levegőhőmérséklet tároláskor: -50...80 °C
Üzemeltetési magasság: 2000 m teljesítménycsökkenés nélkül
Lángállóság: V1 az UL 94 szerint, 2-es követelmény az NF F 16-101 szerint, 2-es követelmény az NF F 16-102 szerint
Mechanikai robusztusság: Vibráció nyitott kontaktor esetén: 2 Gn, 5...300 Hz az IEC 60068-2-6 szerint, Vibráció zárt kontaktor esetén: 4 Gn, 5...300 Hz az IEC 60068-2-6 szerint, Ütés nyitott kontaktor esetén: 10 Gn 11 ms-ig az IEC 60068-2-27 szerint, Ütés zárt kontaktor esetén: 15 Gn 11 ms-ig az IEC 60068-2-27 szerint
