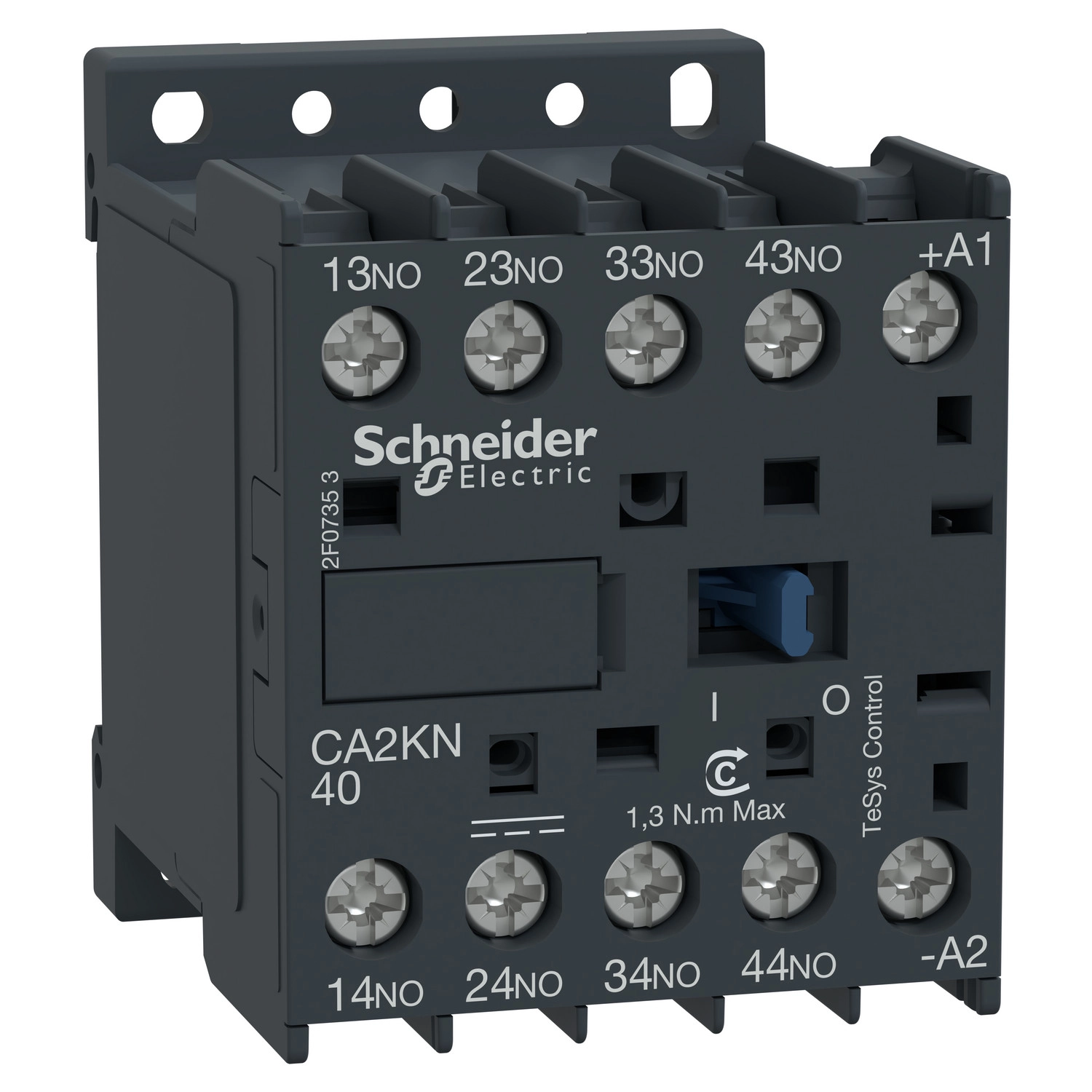

A Schneider Electric TeSys K sorozatába tartozó CA2KN40F7 segédkapcsoló egy professzionális vezérlőrelé, amely kifejezetten ipari vezérlőáramkörökben történő alkalmazásra lett kifejlesztve. Ez a 110V AC tekercsfeszültségű vezérlőrelé 4 darab záró (NO) érintkezőt tartalmaz, és kiválóan alkalmazható DC-13 és AC-15 felhasználási kategóriákban egyaránt. A termék maximális üzemi feszültsége 690V, amely 400 Hz frekvenciáig használható, így rendkívül széles alkalmazási területet fed le.
A CA2KN40F7 műszaki paraméterei lenyűgözőek: 10A konvencionális hőáram szabad levegőn (50°C-on), 110A bekapcsolási áram az IEC 60947 szabvány szerint. A vezérlőrelé szigetelési feszültsége 690V az IEC 60947 szerint, illetve 750V a VDE 0110 C csoport előírásainak megfelelően. A készülék rugalmas telepítési lehetőségeket kínál, mivel egyaránt felszerelhető sínre vagy lemezre. Csatlakozási pontjai csavaros kapcsok, amelyek különböző vezetéktípusokhoz és méretekhez alkalmazkodnak: 1,5-4 mm² tömör, 0,75-4 mm² rugalmas vagy 0,34-1,5 mm² rugalmas vezetékek kábelvéggel. A csavaros kapcsok meghúzási nyomatéka 1,3 Nm, amely különböző csavarhúzótípusokkal biztosítható.
A működési jellemzők terén is kiemelkedő teljesítményt nyújt a CA2KN40F7. A kapcsoló vezérlőkörének feszültséghatárai pontosan meghatározottak: a leesési érték 0,2-0,75 Uc (<50°C-on), míg a működési tartomány 0,8-1,15 Uc (<50°C-on). A működési idő mind a tekercs gerjesztésénél és az NO záródásnál, mind a tekercs lekapcsolásánál és az NO nyitásnál 10-20 ms. A termék mechanikai élettartama impresszív, 10 millió kapcsolási ciklus, és akár 10000 kapcsolás/óra maximális működési frekvenciával rendelkezik. A mikroszakadásokkal szembeni immunitás 2 ms, a bekapcsolási teljesítmény 30 VA (20°C-on), míg a tartási teljesítményfelvétel mindössze 4,5 VA (20°C-on). A hőleadás 1,3W, a minimális kapcsolási feszültség 17V, a minimális kapcsolási áram pedig 5 mA.
A CA2KN40F7 kompakt méretekkel rendelkezik: 58 mm magasság, 45 mm szélesség és 57 mm mélység, mindössze 0,18 kg nettó tömeg mellett. Védelmi fokozata IP2X, és széles működési hőmérséklet-tartományt kínál: -25°C-tól +50°C-ig. A termék tárolási hőmérséklet-tartománya még szélesebb: -50°C-tól +80°C-ig terjed. Üzemelési magassága 2000 méterig terjedhet teljesítménycsökkenés nélkül. A termék számos nemzetközi szabványnak megfelel, többek között: EN/IEC 60947-5-1, GB/T 14048.5, UL 60947-5-1, CSA C22.2 No 60947-5-1 és JIS C8201-5-1. Tanúsítványai között szerepel CB Scheme, CCC, UL, CSA, EAC, CE és UKCA, ami bizonyítja a termék globális elfogadottságát és minőségét.
Schneider Electric TeSys K CA2KN40F7 műszaki adatok
Alapadatok
Termékcsalád: TeSys
Terméknév: TeSys CAK
Terméktípus: Vezérlőrelé
Eszköz rövidnév: CA2K
Kontaktor alkalmazás: Vezérlőáramkör
Felhasználási kategória: DC-13, AC-15
Pólusok száma: 4 NO
Névleges üzemi feszültség: <= 690 V <= 400 Hz
Vezérlőáramkör típusa: AC 50/60 Hz
Vezérlőáramköri feszültség: 110 V AC 50/60 Hz
Műszaki jellemzők
Hagyományos szabad levegőn termikus áram: 10 A (50 °C-on)
Névleges bekapcsolási áram: 110 A az IEC 60947 szerint
Biztosíték névleges értéke: 10 A gG az IEC 60947 szerint, 10 A gG a VDE 0660 szerint
Névleges szigetelési feszültség: 690 V az IEC 60947 szerint, 750 V a VDE 0110 C csoport szerint, 690 V a BS 5424 szerint, 600 V a CSA C22.2 No 14 szerint
Rögzítés módja: Sín, Lemez
Csatlakozók - kapcsok: Csavaros kapcsok különböző vezetéktípusokhoz (tömör 1,5-4 mm², rugalmas 0,75-4 mm², rugalmas kábelvéggel 0,34-1,5 mm²)
Meghúzási nyomaték: 1,3 N.m csavaros kapcsoknál
Vezérlőáramköri feszültség határértékek: Leesési: 0,2...0,75 Uc (< 50 °C), Működési: 0,8...1,15 Uc (< 50 °C)
Működési idő: 10...20 ms tekercs kikapcsolás és NO nyitás, 10...20 ms tekercs gerjesztés és NO zárás
Mechanikai élettartam: 10 millió ciklus
Maximális működési frekvencia: 10000 kapcsolás/óra
Környezeti paraméterek
Védettségi fokozat: IP2X
Védőkezelés: TC az IEC 60068 szerint
Működési környezeti hőmérséklet: -25…50 °C
Tárolási hőmérséklet: -50…80 °C
Működési magasság: 2000 m teljesítménycsökkenés nélkül
Lángállóság: V1 az UL 94 szerint
Mechanikai robusztusság: Rezgés: nyitott kontaktor esetén 2 Gn, zárt kontaktor esetén 4 Gn; Ütés: nyitott kontaktor esetén 10 Gn, zárt kontaktor esetén 15 Gn
Szabványok és tanúsítványok
Szabványok: EN/IEC 60947-5-1, GB/T 14048.5, UL 60947-5-1, CSA C22.2 No 60947-5-1, JIS C8201-5-1
Terméktanúsítványok: CB Scheme, CCC, UL, CSA, EAC, CE, UKCA
