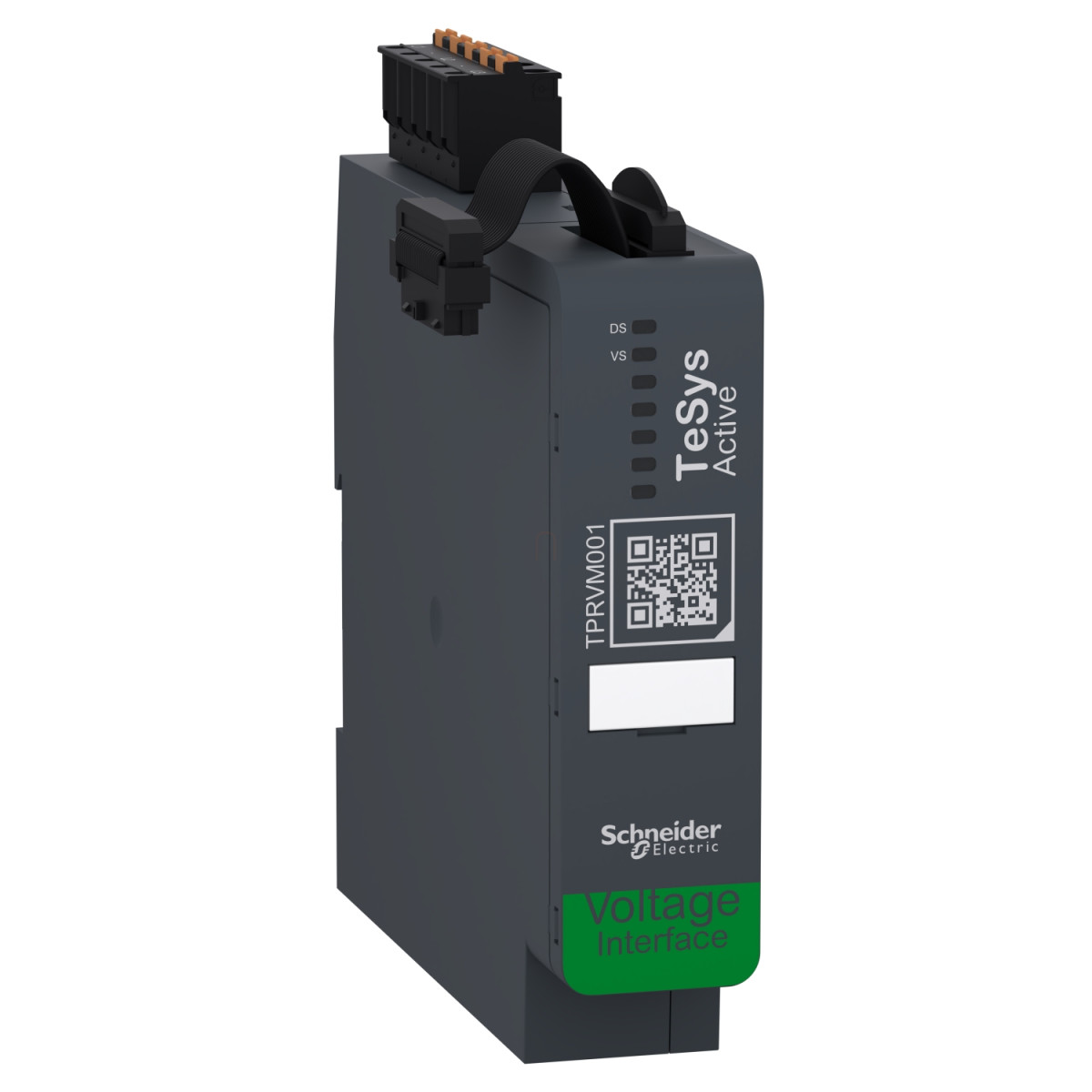

A Schneider Electric TeSys island termékcsaládba tartozó TPRVM001 feszültség interfész modul egy professzionális megoldást kínál az ipari rendszerek feszültségmonitorozási feladataihoz. Ez a kompakt eszköz kiváló választás azoknak a szakembereknek, akik pontos és megbízható információkat szeretnének kapni a hálózati feszültségről, ezáltal biztosítva a rendszer stabil működését és az energiahatékonyság optimalizálását.
A TPRVM001 modul kiemelt funkciói közé tartozik a szigetet tápláló hálózati feszültség megfigyelése, valamint a feszültség értékének továbbítása a buszcsatolóhoz, ami lehetővé teszi a teljesítmény és energiafelhasználás nyomon követését. Az eszköz képes egyfázisú rendszerekben a fázis-nulla vagy fázis-fázis feszültségek, valamint háromfázisú rendszerekben a feszültségek monitorozására nulla (N) csatlakozás nélkül. Emellett kiszámítja a fázisfeszültségek effektív értékét, meghatározza a fázisszekvenciát és az alapfrekvenciát, valamint azonosítja a feszültségesések és -emelkedések szintjét és időtartamát.
A TPRVM001 modul kompatibilis a TPRBC buszcsatolóval és 690 V AC névleges üzemi feszültséggel rendelkezik 47-63 Hz frekvenciatartományban. Szigetelési feszültsége 690 V az IEC 61010-1 szabványnak megfelelően, míg névleges lökőfeszültség-állósága 6 kV, amely szintén megfelel az IEC 61010-1 szabványnak. Az eszköz a III-as túlfeszültség kategóriába tartozik. Monitorozási típusa kiterjed a 100-690 V fázisfeszültségre, a 47-63 Hz fázisfrekvenciára és a fázisszekvenciára. A mérési pontosság feszültség esetén ±5%, frekvencia esetén pedig ±1 Hz.
Az eszköz helyi jelzésrendszere két LED-ből áll: egy zöld/piros LED az eszköz állapotát (DS - device status), míg egy másik zöld/piros LED a feszültség állapotát (VS - voltage status) jelzi. A modul tápellátását a buszcsatoló biztosítja 24 V DC feszültséggel. Az áramfogyasztás mindössze 2 mA, és a maximális teljesítménydisszipáció 0,5 W, ami energiahatékony működést biztosít. Az eszköz megfelel az IEC 61010-2-201, UL 61010-2-201 és CSA C22.2 No 61010-2-201 szabványoknak, valamint rendelkezik CSA, UL és (függőben lévő) EAC tanúsítvánnyal.
A TPRVM001 modul vízszintesen és függőlegesen is felszerelhető 35 mm-es szimmetrikus sínre. A mérőbemenet kivehető rugós sorkapcsokkal van ellátva, amelyek lehetővé teszik 3 kábel csatlakoztatását különböző kivitelben: 0,2-2,5 mm² (AWG 24-14) merev, 0,2-2,5 mm² (AWG 24-14) rugalmas kábelvég nélkül, vagy 0,25-2,5 mm² (AWG 22-14) rugalmas kábelvéggel. A modul kompakt méretekkel rendelkezik: szélessége 25 mm, magassága 118 mm, mélysége pedig 114 mm, nettó súlya mindössze 0,159 kg.
Schneider Electric TeSys island - TPRVM001 - feszültség interfész műszaki adatok
Főbb jellemzők
Termékcsalád: TeSys
Terméknév: TeSys island
Eszköz rövid neve: TPRVM
Termék vagy komponens típusa: Feszültség interfész modul
Eszköz bemutatása: A szigetet tápláló hálózati feszültség monitorozása, a feszültség továbbítása a buszcsatolóhoz a teljesítmény és energiafelhasználás monitorozásának lehetővé tételéhez
Modul funkciói
Feszültségek monitorozása egyfázisú rendszerekben L-N vagy L-L
Feszültségek monitorozása 3-fázisú rendszerekben nullavezeték N csatlakozás nélkül
RMS fázisfeszültségek, feszültség fázisszekvencia, alapfrekvencia számítása
Feszültségesések és -emelkedések szintjének és időtartamának azonosítása
Elektromos paraméterek
Termék kompatibilitás: TPRBC buszcsatoló
Névleges üzemi feszültség [Ue]: 690 V AC 47...63 Hz
Névleges szigetelési feszültség [Ui]: 690 V az IEC 61010-1 szabványnak megfelelően
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 61010-1 szabványnak megfelelően
Túlfeszültség kategória: III
Monitorozás típusa: Fázisfeszültség 100...690 V, Fázisfrekvencia 47...63 Hz, Fázisszekvencia
Mérési pontosság: Feszültség: +/- 5%, Frekvencia: +/- 1 Hz
Helyi jelzés: 1 LED (zöld/piros) DS (eszköz állapota), 1 LED (zöld/piros) VS (feszültség állapota)
Kiegészítő adatok
Névleges tápfeszültség [Us]: 24 V DC, a buszcsatoló által biztosítva
Áramfogyasztás: 2 mA
Teljesítménydisszipáció: maximum 0,5 W
Szabványok: IEC 61010-2-201, UL 61010-2-201, CSA C22.2 No 61010-2-201
Terméktanúsítványok: CSA, UL, EAC (függőben)
Szerelési mód: Vízszintes és függőleges (35 mm-es szimmetrikus sín)
Csatlakozások és méretek
Csatlakozások - sorkapcsok: Mérőbemenet: kivehető rugós sorkapocs, 3 kábel, különböző kivitelben: 0,2...2,5 mm² (AWG 24...AWG 14) merev, 0,2...2,5 mm² (AWG 24...AWG 14) rugalmas kábelvég nélkül, 0,25...2,5 mm² (AWG 22...AWG 14) rugalmas kábelvéggel
Szélesség: 25 mm
Magasság: 118 mm
Mélység: 114 mm
Környezeti feltételek
Tárolási környezeti hőmérséklet: -25...70 °C
Üzemi környezeti hőmérséklet: -10...60 °C
Relatív páratartalom: 5...95%
Üzemi magasság: 0...2000 m, teljesítménycsökkenés nélkül
IP védettségi fokozat: IP20
Szennyezettségi fokozat: 2
Védőkezelés: TC
Tűzállóság: 960 °C az UL 94 szabványnak megfelelően
Ütésállóság: 15 gn (időtartam = 11 ms) az IEC 60068-2-27 szabványnak megfelelően
Rezgésállóság: 1,5 mm csúcstól csúcsig (f= 3...13 Hz) az IEC 60068-2-6 szabványnak megfelelően, 1 gn (f= 13...200 Hz) az IEC 60068-2-6 szabványnak megfelelően
Elektromágneses kompatibilitás: Elektrosztatikus kisülés, 3-as szint, 8 kV levegő, 6 kV érintkezés, az EN/IEC 61000-4-2 szabványnak megfelelően, Sugárzott RF mezők, 3-as szint, 10 V/m, az EN/IEC 61000-4-3 szabványnak megfelelően, Hálózati feszültség áramkör: gyors tranziensek elleni védelem, 3-as szint, 2 kV, az EN/IEC 61000-4-4 szabványnak megfelelően, Hálózati feszültség áramkör: túlfeszültség elleni védelem (közös mód), 3-as szint, 2 kV, az EN/IEC 61000-4-5 szabványnak megfelelően
