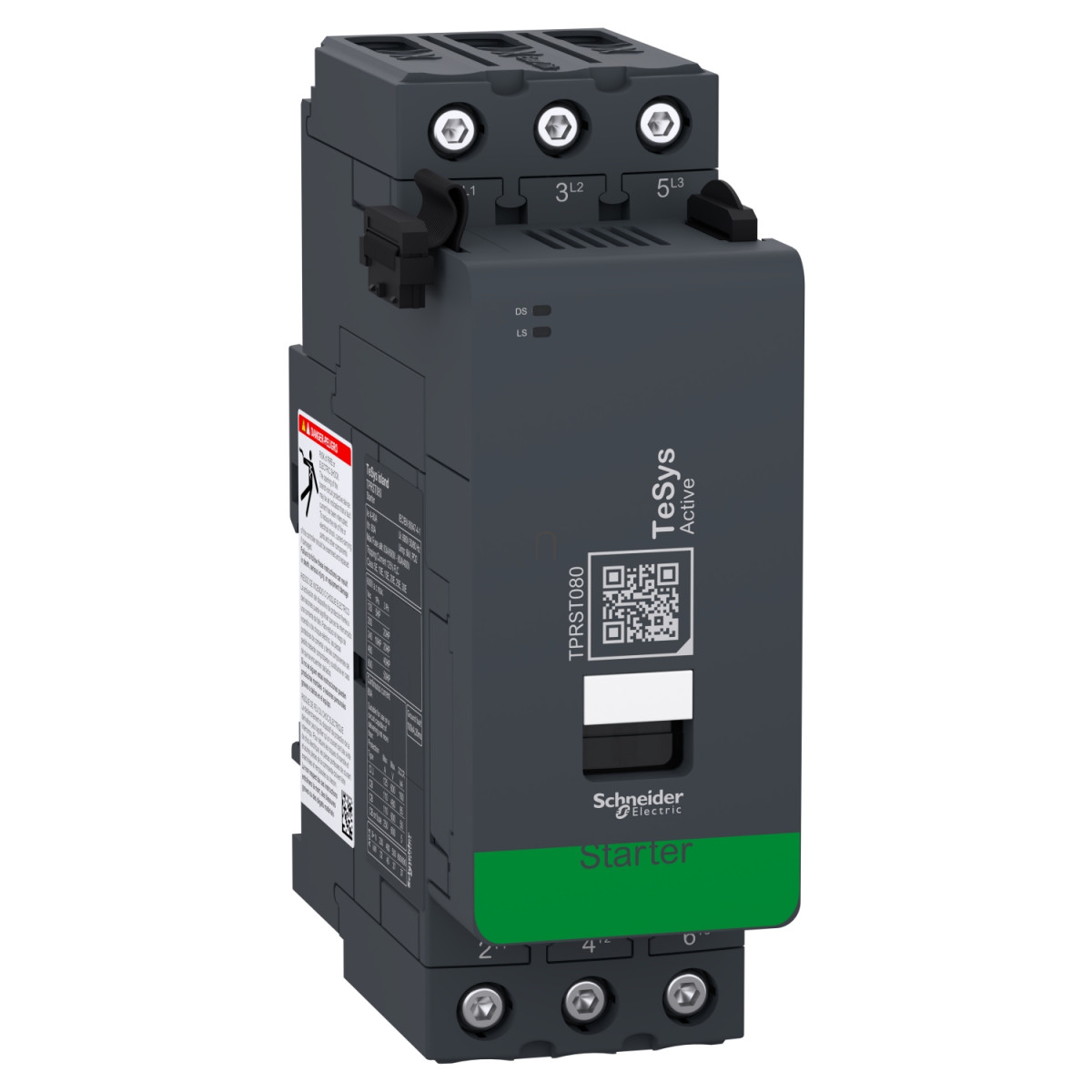

A Schneider Electric TeSys island TPRST080 egy fejlett, közvetlen (DOL) motorindító, amely AC-1 alkalmazásban 80 A, míg AC-3 alkalmazásban 66 A névleges üzemi árammal rendelkezik. Ez a kompakt, 37 kW teljesítményű motorvezérlő modul a modern ipari automatizálási rendszerek nélkülözhetetlen eleme, különösen olyan környezetben, ahol a távoli motorvezérlés és a folyamatos felügyelet prioritást élvez.
A TeSys island TPRST080 motorindító kizárólag TPRBC buszcsatolóhoz csatlakoztatva működik, így zökkenőmentesen integrálható az automatizálási rendszerekbe. A készülék számos fejlett funkcióval rendelkezik, melyek között megtalálható az upstream feszültség jelenlétének észlelése, az elektromos vonal és terhelés védelme, valamint a TPRVM feszültségmodul csatlakoztatásával teljesítmény és energia monitorozás. A 3 pólusú (3 NO) kialakítás széles körű alkalmazhatóságot biztosít, és többféle felhasználási kategóriában (AC-1, AC-2, AC-3, AC-4, AC-3e) is használható.
A TeSys island TPRST080 kiemelkedő műszaki paraméterei között szerepel a 690 V AC névleges üzemi feszültség, a 6 kV-os névleges lökőfeszültség-állóság, valamint a 4-80 A közötti tartományban állítható túlterhelés-védelem. A készülék különböző motorteljesítményeket képes működtetni: 230 V-on 18,5 kW, 380-415 V-on 37 kW, 440 V, 500 V és 690 V feszültségszinteken szintén 37 kW (AC-3). Az észak-amerikai piacra az UL/CSA szerinti besorolásban az egyfázisú motorok esetén 120 V-on 5 lóerő, 240 V-on 10 lóerő teljesítményt biztosít, míg háromfázisú motoroknál 208 V és 240 V-on 20 lóerő, 480 V-on 40 lóerő, 600 V-on pedig 50 lóerő érhető el.
A TPRST080 motorindító kiterjedt védelmi funkciókat kínál, melyek között megtalálható a termikus túlterhelés-védelem, motorhőmérséklet védelem, túláram- és aláramvédelem, elakadás, hosszú indítás, leállás, gyors ciklus zárolás, gyors újraindítás zárolás, fázissorrend, fázisvesztés, fázisfordítás, fázis-kiegyensúlyozatlanság és földzárlat elleni védelem. A készülék monitorozási funkciói lehetővé teszik a bekapcsolt idő, a kapcsolási ciklusok száma, a hibák száma, az átlagáram és -feszültség, valamint a TPRVM feszültségmodullal kiegészítve az aktív és reaktív teljesítmény és energia, illetve a valós teljesítménytényező figyelését. A helyi állapotjelzés két LED segítségével történik: egy zöld/piros LED a készülék állapotát (DS - device status), míg egy másik zöld/piros LED a terhelés állapotát (LS - load status) jelzi.
Schneider Electric TeSys island - TPRST080 - motorindító 80 A / 37 kW műszaki adatok
Fő jellemzők
Termékcsalád: TeSys
Terméknév: TeSys island
Készülék rövid neve: TPRST
Termék vagy komponens típusa: Motorindító
Motorindító típusa: Közvetlen indítású (DOL)
Készülék bemutatása: Buszcsatolón keresztül automatizálási vezérlőhöz csatlakoztatott közvetlen indító, kizárólag buszcsatolóhoz csatlakoztatva üzemel
Elérhető funkciók
Betáplálási feszültség jelenlétének érzékelése
Elektromos vezeték és terhelés védelme
Teljesítmény és energia figyelése TPRVM feszültségmodulhoz csatlakoztatva
Termék kompatibilitás
TPRBC buszcsatoló
TPRVM feszültség interfész modul
Elektromos jellemzők
Pólusok leírása: 3P (3 NO)
Felhasználási kategória: AC-1, AC-2, AC-3, AC-4, AC-3e
Motor teljesítmény kW: 18,5 kW 230 V 50 Hz (AC-3), 37 kW 380...415 V 50 Hz (AC-3), 37 kW 440 V 50 Hz (AC-3), 37 kW 500 V 50 Hz (AC-3), 37 kW 690 V 50 Hz (AC-3)
Motor teljesítmény HP (UL / CSA): 5 hp 120 V AC 60 Hz 1 fázisú motorokhoz, 10 hp 240 V AC 60 Hz 1 fázisú motorokhoz, 20 hp 208 V AC 60 Hz 3 fázisú motorokhoz, 20 hp 240 V AC 60 Hz 3 fázisú motorokhoz, 40 hp 480 V AC 60 Hz 3 fázisú motorokhoz, 50 hp 600 V AC 60 Hz 3 fázisú motorokhoz
Névleges üzemi feszültség [Ue]: <= 690 V AC 47...63 Hz
Névleges üzemi áram [Ie]: 66 A (<50 °C) <= 440 V AC-3, 80 A (<50 °C) <= 440 V AC-1
Hagyományos szabad levegőáramlási hőáram [Ith]: 80 A (50 °C)
Névleges szigetelési feszültség [Ui]: 690 V IEC 60947-4-1 szerint, 600 V UL 60947-4-1 szerint, 600 V CSA C22.2 No 60947-4-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV IEC 60947-1 szerint
Túlfeszültség kategória: III
Termikus védelem beállítási tartománya: 4...80 A
Termikus túlterhelési osztály: 5...30 osztály
Reset: Távolról vagy automatikusan
Mechanikai jellemzők
Felszerelési mód: Vízszintes és függőleges (35 mm szimmetrikus DIN sínre)
Csatlakozások - sorkapcsok: EverLink BTR csavaros csatlakozók különböző vezetékméretekhez (1...35 mm²)
Meghúzási nyomaték: 5 N.m - kábel 1...25 mm² hatszögletű 4 mm, 8 N.m - kábel 25...35 mm² hatszögletű 4 mm
Szélesség: 55 mm
Magasság: 167 mm
Mélység: 125 mm
Nettó tömeg: 1,248 kg
Környezeti feltételek
Környezeti hőmérséklet tároláshoz: -25...70 °C
Környezeti hőmérséklet üzemeltetéshez: -10...50 °C leértékelés nélkül, 50...60 °C áramerősség-leértékeléssel
Relatív páratartalom: 5...95 %
Üzemi magasság: 0...2000 m leértékelés nélkül
IP védettségi fokozat: IP20
Szennyezettségi fokozat: 2
Védőkezelés: TC
Tanúsítványok és szabványok
Szabványok: EN/IEC 60947-1, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1
Terméktanúsítványok: UL, CSA, CCC, EAC
