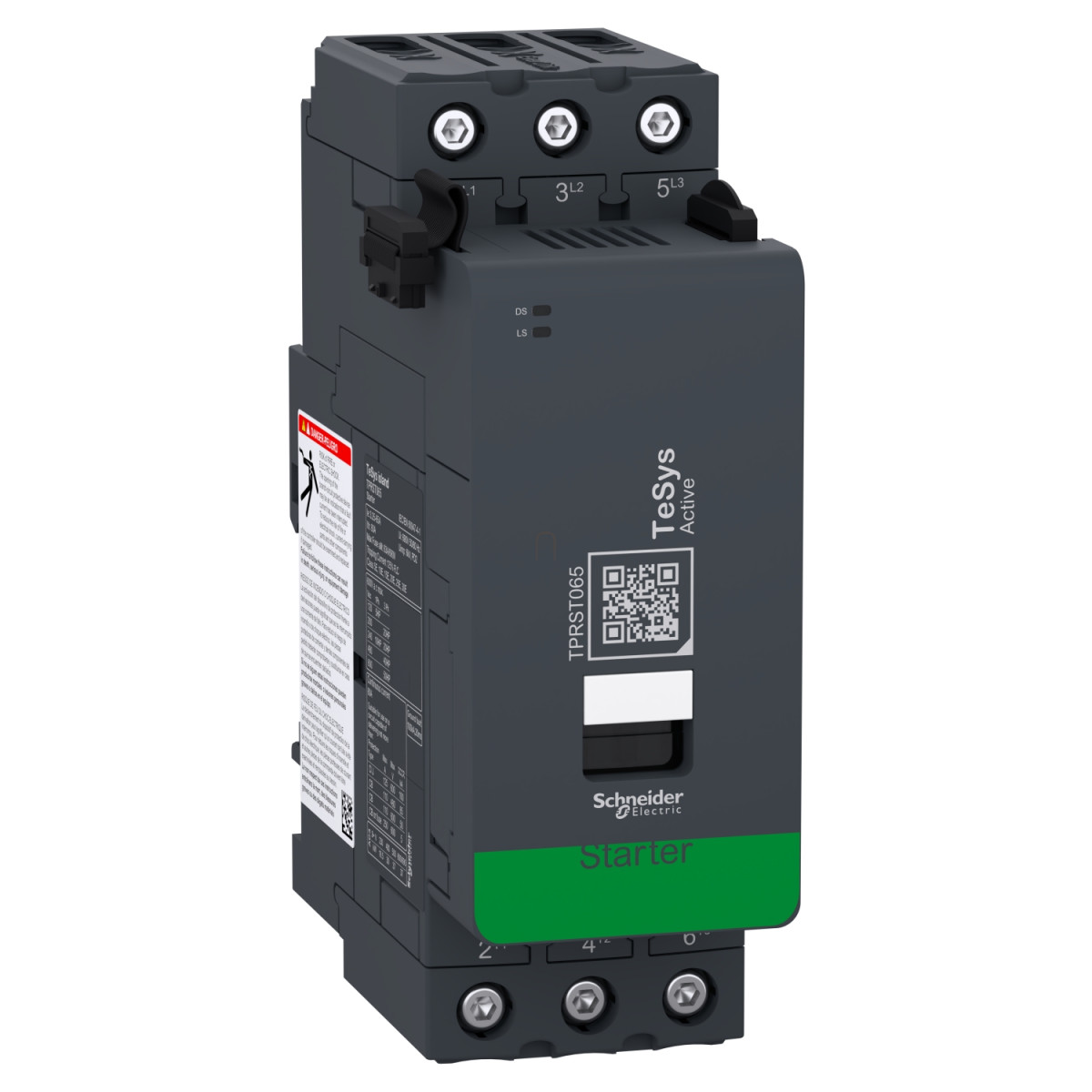

A Schneider Electric TeSys island TPRST065 egy innovatív, közvetlen indítású motorindító, amely kifejezetten automatizált ipari környezethez lett tervezve. Ez a korszerű készülék 65 A-es névleges árammal rendelkezik AC-3 kategóriában, és akár 30 kW-os teljesítményű motorok vezérlésére alkalmas 380-415 V-os hálózaton. A TPRST065 típusú motorindító tökéletes választás, ha megbízható, intelligens motorvezérlésre van szükséged.
A TeSys island termékcsalád részeként a TPRST065 motorindító egy buszcsatolón keresztül csatlakozik az automatizálási vezérlőhöz, így teljes mértékben integrálható a modern gyártórendszerekbe. A készülék kizárólag buszcsatolóhoz kapcsolva működőképes, így biztosítva a zökkenőmentes kommunikációt és vezérelhetőséget. A TPRST065 kompatibilis a TPRBC buszcsatolóval és a TPRVM feszültség interfész modullal, ami tovább növeli a felhasználhatóságát. A 3 pólusú (3 NO) kialakítás biztosítja a háromfázisú motorok megfelelő kapcsolását. A készülék számos felhasználási kategóriában alkalmazható: AC-1, AC-2, AC-3, AC-4 és AC-3e.
A TPRST065 kiemelkedő motorteljesítmény-tartományt fed le: 18,5 kW 230 V-on, 30 kW 380-415 V-on és 440 V-on, valamint 37 kW 500 V-on és 690 V-on (50 Hz, AC-3 kategória esetén). Észak-amerikai alkalmazásokra is tökéletes választás, hiszen különböző teljesítménykategóriákban is használható: egyfázisú motoroknál 5 LE 120 V-on vagy 10 LE 240 V-on, háromfázisú motoroknál pedig 20 LE 208-240 V-on, 40 LE 480 V-on, valamint 50 LE 600 V-on (60 Hz). A névleges üzemi feszültség maximum 690 V AC 47-63 Hz, a névleges üzemi áram pedig 65 A (AC-3, 50 °C alatt, max. 440 V-on) vagy 80 A (AC-1, 50 °C alatt, max. 440 V-on). A konvencionális szabad levegőben mért hőáram 80 A 50 °C-on. A készülék névleges szigetelési feszültsége 690 V az IEC 60947-4-1 szerint, valamint 600 V az UL és CSA szabványok értelmében.
A TPRST065 széles körű védelmi és monitorozási funkciókat kínál, amelyek jelentősen növelik a rendszer megbízhatóságát. A készülék hőkioldó védelmi beállítási tartománya 3,35-65 A, és Class 5-30 hőkioldó osztályba tartozik. A reset lehetősége távoli vagy automatikus. Figyelemre méltó a névleges zárási képesség (1000 A 440 V-on) és szakítóképesség (szintén 1000 A 440 V-on). A készülék 24 V DC vezérlőfeszültséggel működik, amit a buszcsatoló biztosít. A TPRST065 különleges figyelmet fordít a monitorozási képességekre: felügyeli többek között a bekapcsolási időt, a kapcsolási ciklusok számát, a hibák számát, az átlagáramot, a maximális áramot, és TPRVM feszültségmodullal kiegészítve még a teljesítményt és energiafelhasználást is méri. A beépített LED-ek (zöld/piros) jelzik az eszköz és a terhelés állapotát, így a hibák könnyen észlelhetők.
TeSys island TPRST065 műszaki adatok
Általános információk
Termékcsalád: TeSys
Terméknév: TeSys island
Eszköz rövid név: TPRST
Termék típusa: Motorindító
Motorindító típus: Közvetlen indítású (DOL)
Eszköz leírás: Buszcsatolón keresztül automatizálási vezérlőhöz csatlakoztatott közvetlen indító. Csak buszcsatolóhoz csatlakoztatva működik.
Funkciók és kompatibilitás
Elérhető funkciók: Tápfeszültség-jelenlét érzékelés, Elektromos vezeték- és terhelésvédelem, Teljesítmény- és energiafelügyelet TPRVM feszültségmodullal
Kompatibilis termékek: TPRBC buszcsatoló, TPRVM feszültség interfész modul
Pólusok leírása: 3P (3 NO)
Felhasználási kategória és motorteljesítmény
Felhasználási kategória: AC-1, AC-2, AC-3, AC-4, AC-3e
Motorteljesítmény (kW): 18,5 kW 230 V 50 Hz (AC-3), 30 kW 380...415 V 50 Hz (AC-3), 30 kW 440 V 50 Hz (AC-3), 37 kW 500 V 50 Hz (AC-3), 37 kW 690 V 50 Hz (AC-3)
Motorteljesítmény HP (UL/CSA): 5 LE 120 V AC 60 Hz egyfázisú motorokhoz, 10 LE 240 V AC 60 Hz egyfázisú motorokhoz, 20 LE 208 V AC 60 Hz háromfázisú motorokhoz, 20 LE 240 V AC 60 Hz háromfázisú motorokhoz, 40 LE 480 V AC 60 Hz háromfázisú motorokhoz, 50 LE 600 V AC 60 Hz háromfázisú motorokhoz
Elektromos jellemzők
Névleges üzemi feszültség [Ue]: <= 690 V AC 47...63 Hz
Névleges üzemi áram [Ie]: 65 A (<50 °C) <= 440 V AC-3, 80 A (<50 °C) <= 440 V AC-1
Konvencionális szabad levegőben mért hőáram [Ith]: 80 A (50 °C-on)
Névleges szigetelési feszültség [Ui]: 690 V (IEC 60947-4-1), 600 V (UL 60947-4-1), 600 V (CSA C22.2 No 60947-4-1)
Névleges lökőfeszültség-állóság [Uimp]: 6 kV (IEC 60947-1)
Túlfeszültség kategória: III
Védelmi jellemzők
Hőkioldó védelmi beállítási tartomány: 3,35...65 A
Hőkioldó osztály: Class 5...30
Reset: Távoli vagy automatikus
Névleges zárási képesség: 1000 A 440 V-on (IEC 60947)
Szakítóképesség: 1000 A 440 V-on (IEC 60947)
Névleges rövid idejű áramerősség [Icw]: 900 A 40 °C - 1 s, 520 A 40 °C - 10 s, 260 A 40 °C - 1 perc, 110 A 40 °C - 10 perc
Működési paraméterek
Átlagos impedancia: 1,5 mOhm - Ith 80 A 50 Hz
Teljesítménydisszipáció pólusonként: 6,3 W AC-3 - Ith 65 A, 9,6 W AC-1 - Ith 80 A
Vezérlőáramkör feszültsége [Uc]: 24 V DC a buszcsatoló által biztosítva
Áramfogyasztás: 80 mA kontaktor zárt állapotban, 500 mA kontaktor zárása közben
Teljesítménydisszipáció: 20,8 W Ie AC-3 esetén
Mechanikai és környezeti jellemzők
Mechanikai élettartam: 6 millió ciklus
Elektromos élettartam: 1,4 millió ciklus 65 A AC-3 Ue 440 V, 0,5 millió ciklus 80 A AC-1 Ue 440 V
Maximum működési frekvencia: 3600 ciklus/perc AC-3
Működési idő: < 80 ms zárás, < 80 ms nyitás
Biztonsági teljesítményszint: B10d = 1369863 ciklus névleges terheléssel (EN/ISO 13849-1), B10d = 20000000 ciklus mechanikai terheléssel (EN/ISO 13849-1)
Szerelés és csatlakozás
Szerelési mód: Vízszintes és függőleges (35 mm szimmetrikus DIN sín)
Csatlakozások - kapcsok: EverLink BTR csavaros csatlakozók különböző kábeltípusokhoz és méretekhez
Meghúzási nyomaték: 5 N.m - kábel 1...25 mm² hatlapfejű 4 mm, 8 N.m - kábel 25...35 mm² hatlapfejű 4 mm
Fizikai jellemzők
Szélesség: 55 mm
Magasság: 167 mm
Mélység: 125 mm
