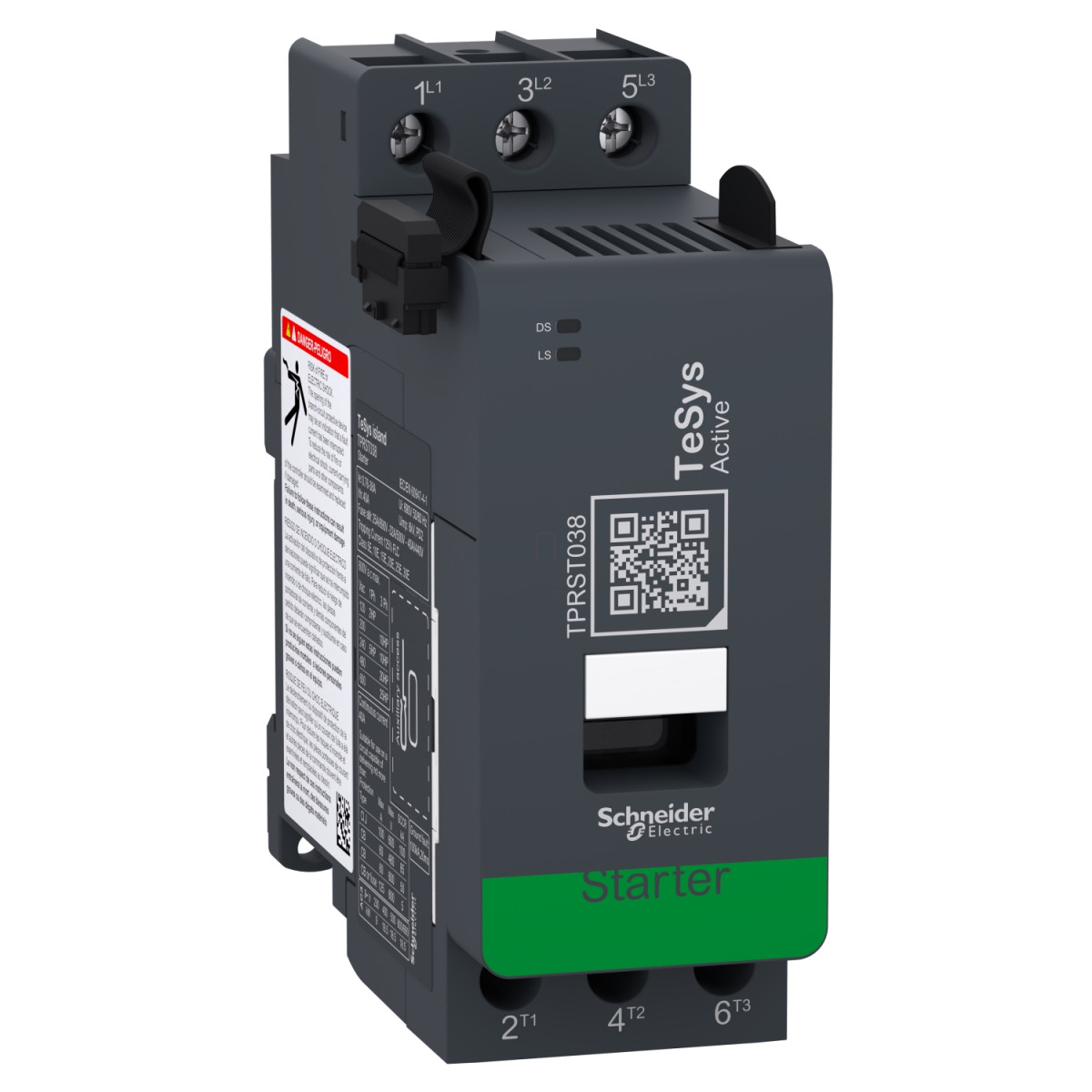

Schneider Electric TeSys island - TPRST038 - motorindító 38 A / 18,5 kW
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A TeSys island termékcsalád részeként ez a motorindító egy buszcsatolón keresztül közvetlenül csatlakozik az automatizálási vezérlőhöz, ami lehetővé teszi a távoli felügyeletet és vezérlést. Csak akkor működik, ha TPRBC buszcsatolóhoz van csatlakoztatva, ami 24V DC tápfeszültséget biztosít számára. Az eszköz különleges jellemzője, hogy számos védelmi és monitorozási funkciót kínál: érzékeli a bemeneti feszültség jelenlétét, biztosítja az elektromos vezeték és terhelés védelmét, valamint a TPRVM feszültségmodul csatlakoztatásával teljesítmény- és energiafogyasztás-figyelést tesz lehetővé. A három pólusú (3P) kivitel és a széles felhasználási kategóriák (AC-1, AC-2, AC-3, AC-4, AC-3e) széleskörű alkalmazhatóságot biztosítanak.
A TPRST038 motorindító műszaki paraméterei lenyűgözőek: 9kW teljesítményű motorokhoz használható 230V-on, illetve 18,5kW-os motorokhoz 380-690V tartományban. Észak-amerikai alkalmazásokhoz 2-25 lóerős motorok indítására alkalmas különböző feszültségszinteken. A névleges üzemi feszültség maximum 480V AC (túlfeszültség III. kategória), illetve 690V AC (túlfeszültség II. kategória). A termék túlterhelésvédelme 0,76-38A tartományban állítható, és Class 5-30 védelmi osztályba tartozik. A rendkívül robusztus kialakítás és a fejlett diagnosztika révén a motorindító megbízhatóan védi a berendezést különböző hibajelenségekkel szemben, mint például túlterhelés, túláram, motorok túlmelegedése, fáziskimaradás, fázissorrend-hiba vagy földzárlat.
A TPRST038 csatlakoztatása rendkívül rugalmas: csavaros kapcsokkal rendelkezik, amelyek 1,5-10 mm² keresztmetszetű merev és hajlékony vezetékeket fogadnak, 2,5 Nm meghúzási nyomatékkal. A készülékház 45 mm széles, 121 mm magas és 115 mm mély, így kompakt kialakítása ellenére is könnyen szerelhető 35 mm-es szimmetrikus DIN sínre, akár vízszintes, akár függőleges helyzetben. Az eszköz IP20-as védettséggel rendelkezik, és -10°C és 50°C közötti környezeti hőmérsékleten működtethető derating nélkül (50-60°C között áramerősség-csökkentés szükséges). Az extrém környezeti körülményekkel szembeni ellenállóképességét bizonyítja a 15g ütésállóság és az 1g rezgésállóság, valamint a különböző elektromágneses kompatibilitási szabványoknak való megfelelés.
Schneider Electric TeSys island - TPRST038 - motorindító 38 A / 18,5 kW műszaki adatok
Általános adatok
Termékcsalád: TeSys
Terméknév: TeSys island
Eszköz rövid neve: TPRST
Termék/komponens típusa: Motorindító
Motorindító típusa: Közvetlen indítású (DOL)
Funkciók és jellemzők
Eszköz bemutatása: Közvetlen indító, amely buszcsatolón keresztül automatizálási vezérlőhöz csatlakozik. Csak buszcsatolóhoz csatlakoztatva működik
Elérhető funkciók: Bemeneti feszültség jelenlétének érzékelése, Elektromos vezeték és terhelés védelme, Teljesítmény- és energiamonitoring TPRVM feszültségmodullal csatlakoztatva
Termék kompatibilitás: TPRBC buszcsatoló, TPRVM feszültség interfész modul
Pólusok leírása: 3P (3 NO)
Elektromos jellemzők
Felhasználási kategória: AC-1, AC-2, AC-3, AC-4, AC-3e
Motor teljesítmény: 9 kW 230 V 50 Hz (AC-3), 18,5 kW 380...415 V 50 Hz (AC-3), 18,5 kW 440 V 50 Hz (AC-3), 18,5 kW 500 V 50 Hz (AC-3), 18,5 kW 690 V 50 Hz (AC-3)
Motor teljesítmény HP (UL/CSA): 2 hp 120 V AC 60 Hz - 1 fázisú motorokhoz, 5 hp 240 V AC 60 Hz - 1 fázisú motorokhoz, 10 hp 208 V AC 60 Hz - 3 fázisú motorokhoz, 10 hp 240 V AC 60 Hz - 3 fázisú motorokhoz, 20 hp 480 V AC 60 Hz - 3 fázisú motorokhoz, 25 hp 600 V AC 60 Hz - 3 fázisú motorokhoz
Névleges üzemi feszültség: <= 480 V AC 47...63 Hz - túlfeszültség III. kategória, <= 690 V AC 47...63 Hz - túlfeszültség II. kategória
Névleges üzemi áram: 38 A (<50 °C) <= 440 V AC-3, 40 A (<50 °C) <= 440 V AC-1
Konvencionális szabad levegőáramlási termikus áram: 40 A (50 °C)
Névleges szigetelési feszültség: 690 V - IEC 60947-4-1 szerint, 600 V - UL 60947-4-1 szerint, 600 V - CSA C22.2 No 60947-4-1 szerint
Névleges impulzus kitartási feszültség: 6 kV - IEC 60947-1 szerint
Túlfeszültség kategória: III Ue <= 480 V esetén, II Ue <= 690 V esetén
Termikus védelem beállítási tartomány: 0,76...38 A
Termikus túlterhelési osztály: Class 5...30
Reset: Távolról vagy automatikusan
Irms névleges bekapcsolási képesség: 550 A 440 V - IEC 60947 szerint
Névleges megszakítási képesség: 550 A 440 V - IEC 60947 szerint
Névleges rövid idejű áramtartó képesség: 430 A 40 °C - 1 s, 310 A 40 °C - 10 s, 150 A 40 °C - 1 perc, 60 A 40 °C - 10 perc
Átlagos impedancia: 2 mOhm - Ith 40 A 50 Hz
Teljesítmény disszipáció pólusonként: 2,9 W AC-3 - Ith 38 A, 3,2 W AC-1 - Ith 40 A
Vezérlőáramköri feszültség: 24 V DC - buszcsatoló által biztosítva
Áramfogyasztás: 160 mA kontaktor zárt állapotban, 160 mA kontaktor záráskor
Teljesítmény disszipáció: 11,8 W Ie AC-3 esetén
Mechanikai jellemzők
Mechanikai élettartam: 30 millió ciklus
Elektromos élettartam: 1,4 millió ciklus 38 A AC-3 Ue 440 V esetén, 2 millió ciklus 40 A AC-1 Ue 440 V esetén
Maximum működési frekvencia: 3600 ciklus/perc AC-3
Működési idő: < 100 ms zárás, < 30 ms nyitás
Védelmek
Védelem típusa: Termikus túlterhelésvédelem, Motor túlmelegedés, Túláram, Aláram, Elakadás, Hosszú indítás, Leállás, Gyors ciklus zárolás, Fázissorrend, Gyors újraindítás zárolás, Fázisvesztés, Fázisfordulás, Fázis egyenlőtlenség, Földzárlati áram
Monitoring
Monitoring típus: Eszköz bekapcsolási ideje, Eszköz átkapcsolási ideje, Hibák száma, Kapcsolási ciklusok száma, Eszköz tápellátási ciklusok száma, Átlagos áram Iavg, Átlagos feszültség Vavg, Maximum áram Imax, Maximum feszültség Vmax, Aktív és reaktív teljesítmény feszültségmodullal, Aktív és reaktív energia feszültségmodullal, Valós teljesítménytényező feszültségmodullal
Jelzések
Helyi jelzés: 1 LED (zöld/piros) DS (eszköz állapota) számára, 1 LED (zöld/piros) LS (terhelés állapota) számára
Szabványok és tanúsítványok
Szabványok: EN/IEC 60947-1, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1
Termék tanúsítványok: CCC, EAC, UL, CSA
Szerelés
Szerelési mód: Vízszintes és függőleges (35 mm szimmetrikus DIN sín)
Csatlakozások
Csatlakozók - kapcsok: Csavaros kapcsok 1 kábel(ek) 1,5...10 mm² (AWG 16...AWG 8) merev, Csavaros kapcsok 2 kábel(ek) 1,5...10 mm² (AWG 16...AWG 8) merev, Csavaros kapcsok 1 kábel(ek) 2,5...10 mm² (AWG 14...AWG 8) rugalmas kábelvég nélkül, Csavaros kapcsok 2 kábel(ek) 2,5...10 mm² (AWG 14...AWG 8) rugalmas kábelvég nélkül, Csavaros kapcsok 1 kábel(ek) 1,5...10 mm² (AWG 16...AWG 10) rugalmas kábelvéggel, Csavaros kapcsok 2 kábel(ek) 1,5...6 mm² (AWG 16...AWG 10) rugalmas kábelvéggel
Meghúzási nyomaték: 2,5 N.m - lapos csavarhúzóval Ø 6 mm, 2,5 N.m - Philips csavarhúzóval No 3
Méretek
Szélesség: 45 mm
Magasság: 121 mm
Mélység: 115 mm
Nettó tömeg: 0,718 kg
Környezeti jellemzők
Környezeti hőmérséklet tároláshoz: -25...70 °C
Környezeti hőmérséklet üzemeltetéshez: -10...50 °C derating nélkül, 50...60 °C áramcsökkentéssel
Relatív páratartalom: 5...95 %
Üzemeltetési magasság: 0...2000 m derating nélkül
IP védettségi fokozat: IP20
Szennyezettségi fokozat: 2
Védő kezelés: TC
Tűzállóság: 960 °C - UL 94 szerint, 850 °C - IEC 60695-2-1 szerint, 650 °C - IEC 60695-2-12 szerint
Ütésállóság: 15 gn (időtartam = 11 ms) - IEC 60068-2-27 szerint
Rezgésállóság: 1,5 mm csúcstól csúcsig (f= 3...13 Hz) - IEC 60068-2-6 szerint, 1 gn (f= 13...200 Hz) - IEC 60068-2-6 szerint
Elektromágneses kompatibilitás: Elektrosztatikus kisülés immunitási teszt, 3. szint, 8 kV levegő, 6 kV érintkezés - EN/IEC 61000-4-2 szerint, Sugárzott RF mező immunitási teszt, 3. szint, 10 V/m - EN/IEC 61000-4-3 szerint, Gyors tranziens immunitási teszt, 4. szint, 4 kV - EN/IEC 61000-4-4 szerint, Túlfeszültség immunitási teszt (differenciál mód), 3. szint, 2 kV - EN/IEC 61000-4-5 szerint, Túlfeszültség immunitási teszt (közös mód), 4. szint, 4 kV - EN/IEC 61000-4-5 szerint, Vezetett RF zavarimmunitási teszt, 20 V - EN/IEC 61000-4-6 szerint
