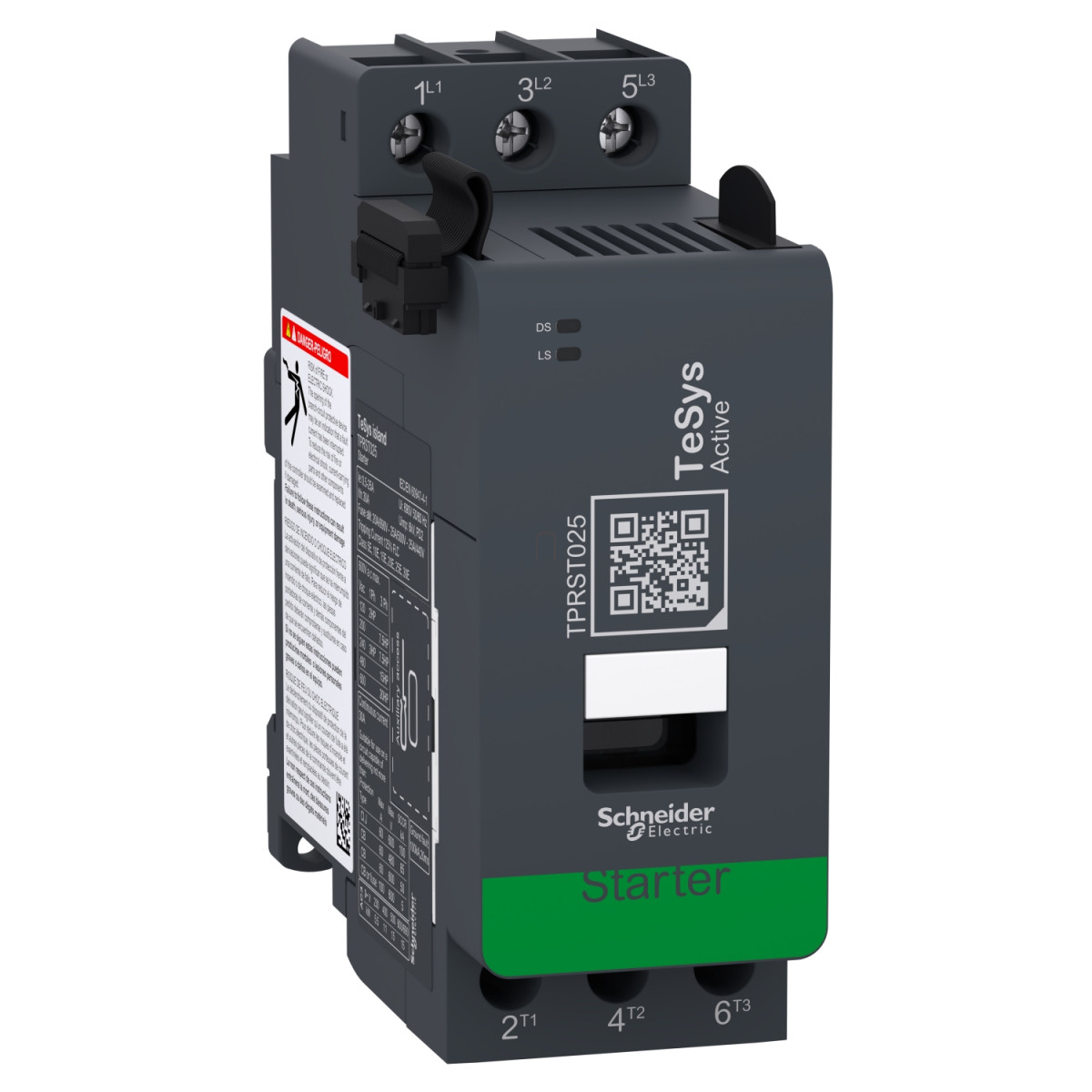

A Schneider Electric TeSys island TPRST025 motorindító egy korszerű, intelligens motorvezérlő megoldás, amely különösen ipari környezetben való alkalmazásra készült. Ez a 25 A-es, közvetlen indítású (DOL) motorindító 11 kW-os motorteljesítményt képes kezelni 380-415 V feszültség mellett az AC-3 felhasználási kategóriában. A kompakt kialakítás ellenére rendkívül nagy teljesítményű megoldást kínál automatizálási rendszerekhez való csatlakoztatáshoz.
A TeSys island TPRST025 motorindító egy rendkívül sokoldalú eszköz, amely a TeSys termékcsalád részeként működik, és kizárólag a TPRBC buszcsatlakozón keresztül csatlakoztatva üzemeltethető. A három pólusú (3 NO) kialakításnak köszönhetően a berendezés képes 5,5 kW-os motorok kezelésére 230 V esetén, illetve 11 kW-os teljesítményig 380-440 V között, valamint akár 15 kW-os motorok üzemeltetésére is 500-690 V-os környezetben. Észak-amerikai alkalmazás esetén 120 V-on 2 LE, 240 V-on 3 LE teljesítményt biztosít egyfázisú motoroknál, háromfázisú motorok esetén pedig 208 V és 240 V mellett 7,5 LE, 480 V-on 15 LE, illetve 600 V-on 20 LE teljesítményt nyújt.
A TPRST025 számos intelligens funkcióval rendelkezik, beleértve a bementi feszültség jelenlétének észlelését, az elektromos vonal és terhelés védelmét, valamint a teljesítmény- és energiamonitorozást a TPRVM feszültségmodul csatlakoztatása esetén. A termék impozáns védelmi képességekkel rendelkezik, többek között termikus túlterhelésvédelem, motor túlmelegedés elleni védelem, túláramvédelem, aláramvédelem, elakadásvédelem, hosszú indítás elleni védelem, leállás elleni védelem, gyors cikluslezárás, gyors újraindítás-blokkolás, fázissorrend-védelem, fázisfordítás elleni védelem, fázisvesztés elleni védelem, fáziskiegyensúlyozatlanság elleni védelem és földáramvédelem funkcióval. A készülék fejlett monitorozási képességekkel is rendelkezik, amelyek lehetővé teszik az eszköz bekapcsolt idejének, a kapcsolási ciklusok számának, a hibák számának és egyéb fontos paraméterek nyomon követését.
A TPRST025 motorindítót kiemelkedő műszaki adatok jellemzik: 30 A hagyományos szabad levegőn mért hőáram 50 °C-on, 690 V szigetelési feszültség az IEC 60947-4-1 szabványnak megfelelően, 6 kV impulzus-állósági feszültség, 0,5-25 A-es hőkioldási tartomány, 5-30 közötti termikus túlterhelési osztály, távoli vagy automatikus visszaállítás lehetősége, 450 A névleges bekapcsolási áram 440 V-on, 380 A névleges rövid idejű áramerősség 1 másodpercre 40 °C-on. A készülék mechanikai élettartama 30 millió ciklus, elektromos élettartama pedig 1,65 millió ciklus 25 A AC-3 esetén 440 V-on. A motorindító számos nemzetközi szabványnak megfelel, többek között az EN/IEC 60947-1, EN/IEC 60947-4-1, UL 60947-4-1 és CSA C22.2 No 60947-4-1 előírásainak, valamint rendelkezik CCC, UL, CSA és EAC tanúsítvánnyal is.
Schneider Electric TeSys island - TPRST025 - motorindító 25 A / 11 kW műszaki adatok
Főbb jellemzők
Termékcsalád: TeSys
Terméknév: TeSys island
Eszköz rövid neve: TPRST
Termék típusa: Motorindító
Motorindító típusa: Közvetlen indítású (DOL)
Eszköz bemutatása
Közvetlen indító, amely automatizálási vezérlőhöz csatlakozik buszcsatlakozón keresztül
Csak buszcsatlakozóhoz csatlakoztatva működőképes
Elérhető funkciók
Bemeneti feszültség jelenlétének észlelése
Elektromos vonal és terhelés védelme
Teljesítmény- és energiamonitorozás TPRVM feszültségmodullal csatlakoztatva
Termékkombinációk
TPRBC buszcsatlakozó
TPRVM feszültség interfész modul
Elektromos jellemzők
Pólusok leírása: 3P (3 NO)
Felhasználási kategória: AC-1, AC-2, AC-3, AC-4, AC-3e
Motorteljesítmény:
5,5 kW 230 V 50 Hz esetén (AC-3)
11 kW 380...415 V 50 Hz esetén (AC-3)
11 kW 440 V 50 Hz esetén (AC-3)
15 kW 500 V 50 Hz esetén (AC-3)
15 kW 690 V 50 Hz esetén (AC-3)
Motor teljesítmény LE (UL / CSA)
2 LE 120 V AC 60 Hz esetén 1 fázisú motorokhoz
3 LE 240 V AC 60 Hz esetén 1 fázisú motorokhoz
7,5 LE 208 V AC 60 Hz esetén 3 fázisú motorokhoz
7,5 LE 240 V AC 60 Hz esetén 3 fázisú motorokhoz
15 LE 480 V AC 60 Hz esetén 3 fázisú motorokhoz
20 LE 600 V AC 60 Hz esetén 3 fázisú motorokhoz
Névleges értékek és áramok
Névleges üzemi feszültség [Ue]: <= 480 V AC 47...63 Hz III-as túlfeszültségi kategóriához, <= 690 V AC 47...63 Hz II-es túlfeszültségi kategóriához
Névleges üzemi áram [Ie]: 25 A (<50 °C esetén) <= 440 V AC-3 mellett, 30 A (<50 °C esetén) <= 440 V AC-1 mellett
Hagyományos szabad levegőn mért hőáram [Ith]: 30 A (50 °C-on)
Névleges szigetelési feszültség [Ui]: 690 V az IEC 60947-4-1 szerint, 600 V az UL 60947-4-1 szerint, 600 V a CSA C22.2 No 60947-4-1 szerint
Névleges impulzus-állósági feszültség [Uimp]: 6 kV az IEC 60947-1 szerint
Védelem
Hőkioldási tartomány: 0,5...25 A
Hőkioldási osztály: 5...30 osztály
Visszaállítás: Távoli vagy automatikus
Teljesítmény
Névleges bekapcsolási áramerősség: 450 A 440 V-on az IEC 60947 szerint
Névleges megszakítási áramerősség: 450 A 440 V-on az IEC 60947 szerint
Névleges rövid idejű áramerősség [Icw]:
380 A 40 °C - 1 s
240 A 40 °C - 10 s
120 A 40 °C - 1 perc
50 A 40 °C - 10 perc
Fizikai jellemzők
Átlagos impedancia: 2 mOhm - Ith 30 A 50 Hz
Teljesítmény-disszipáció pólus szerint: 1,25 W AC-3 - Ith 25 A, 1,8 W AC-1 - Ith 30 A
Vezérlőköri feszültség [Uc]: 24 V DC a buszcsatlakozó által biztosítva
Áramfogyasztás: 160 mA kontaktor lezárva, 160 mA kontaktor zárásakor
Teljesítmény-disszipáció: 6,6 W Ie AC-3 esetén
Kiegészítő jellemzők
Mechanikai élettartam: 30 millió ciklus
Elektromos élettartam: 1,65 millió ciklus 25 A AC-3 esetén Ue 440 V mellett, 2 millió ciklus 30 A AC-1 esetén Ue 440 V mellett
Maximális működési sebesség: 3600 ciklus/perc AC-3
Működési idő: < 100 ms zárásnál, < 30 ms nyitásnál
Méretadatok
Szélesség: 45 mm
Magasság: 121 mm
Mélység: 115 mm
Környezeti feltételek
Tárolási hőmérséklet: -25...70 °C
Működési hőmérséklet: -10...50 °C teljesítmény-csökkentés nélkül, 50...60 °C áramcsökkentéssel
Relatív páratartalom: 5...95 %
Működési magasság: 0...2000 m teljesítmény-csökkentés nélkül
IP védelmi fokozat: IP20
