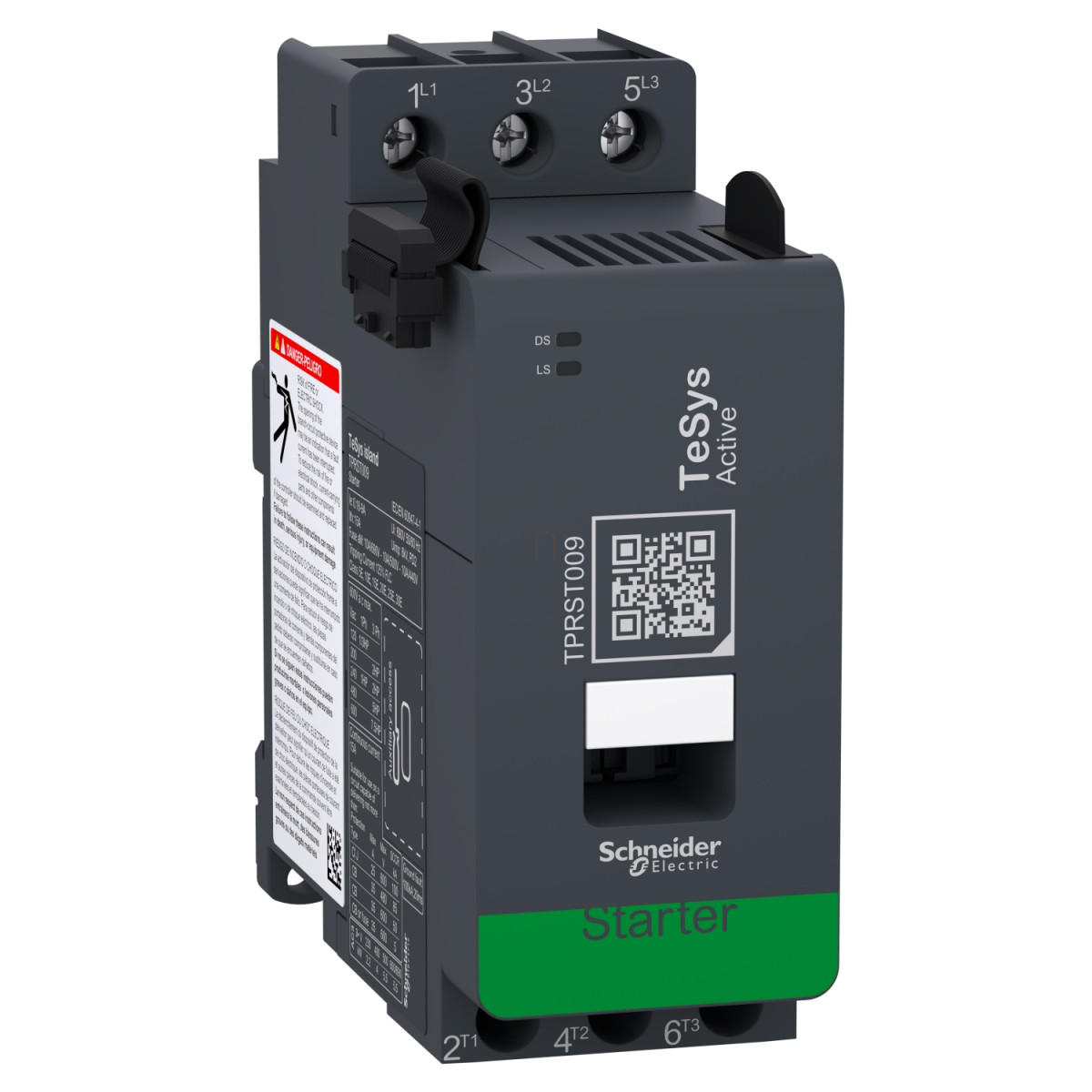

A Schneider Electric TeSys island TPRST009 motorindító egy kompakt és korszerű megoldás a modern ipari alkalmazásokhoz. Ez a közvetlen indítású (DOL - Direct On Line) motorindító egység a TeSys termékcsalád része, ami világszerte elismert a megbízható és intelligens motorvezérlési megoldásairól.
A TPRST009 motorindító elsősorban ipari környezetben történő motorindításhoz és vezérléshez lett kialakítva. Az eszköz 15A AC-1 és 9A AC-3 alkalmazási kategóriájú névleges áramerősséggel rendelkezik, ami 4kW/5hp teljesítményű motorok vezérléséhez teszi ideálissá. A termék különlegessége, hogy közvetlenül csatlakoztatható egy automatizálási vezérlőhöz egy buszcsatolón keresztül, és csak akkor működik, ha csatlakoztatva van a buszcsatolóhoz. A motorindító számos fejlett funkciót kínál, mint például a bemeneti feszültség jelenlétének érzékelése, elektromos vezeték és terhelés védelme, valamint teljesítmény- és energiamonitorozás TPRVM feszültségmodullal való csatlakoztatás esetén. Kompatibilis a TPRBC buszcsatolóval és a TPRVM feszültség interfész modullal is.
A TPRST009 motorindító rendkívül sokoldalú, különböző névleges motorteljesítményekhez használható: 2,2 kW 230 V 50 Hz-en (AC-3), 4 kW 380...415 V 50 Hz-en (AC-3), 4 kW 440 V 50 Hz-en (AC-3), 5,5 kW 500 V 50 Hz-en (AC-3), és 5,5 kW 690 V 50 Hz-en (AC-3). Amerikai szabvány szerint is használható: 0,33 hp 120 V AC 60 Hz-en 1 fázisú motorokhoz, 1 hp 240 V AC 60 Hz-en 1 fázisú motorokhoz, 2 hp 208 V AC 60 Hz-en 3 fázisú motorokhoz, 2 hp 240 V AC 60 Hz-en 3 fázisú motorokhoz, 5 hp 480 V AC 60 Hz-en 3 fázisú motorokhoz, és 7,5 hp 600 V AC 60 Hz-en 3 fázisú motorokhoz. A névleges üzemi feszültség maximum 690 V AC 47...63 Hz, míg a névleges üzemi áramerősség 9 A (50 °C alatt) maximum 440 V AC-3-nál, illetve 15 A (50 °C alatt) maximum 440 V AC-1-nél.
A termék kimagasló védelmi funkciókat kínál, beleértve a termikus túlterhelés-védelmet (0,18...9 A tartománnyal és 5...30 osztályú termikus túlterhelési osztállyal), motor túlmelegedés elleni védelmet, túláram- és aluláramvédelmet, beragadás elleni védelmet, hosszú indítás elleni védelmet, leállási védelmet, gyors ciklus zárolást, fázissorrend ellenőrzést, gyors újraindítás zárolást, fázisfordítás elleni védelmet, fázisvesztés és fázis-kiegyensúlyozatlansági védelmet, valamint földáramvédelmet. A motorindító monitorozási funkciókat is biztosít, például bekapcsolási idő, kapcsolási idő, hibaszám, kapcsolási ciklusok száma, eszköz bekapcsolási ciklusok száma, átlagáram és feszültség, maximális áram és feszültség mérését, valamint aktív és reaktív teljesítmény és energia mérését feszültségmodullal, továbbá valós teljesítménytényező kijelzését.
Schneider Electric TeSys island - TPRST009 - motorindító 9 A / 4 kW műszaki adatok
Általános információk
Gyártó: Schneider Electric
Termékcsalád: TeSys
Terméknév: TeSys island
Eszköz rövid neve: TPRST
Cikkszám: TPRST009
Termék vagy komponens típusa: Motorindító
Motorindító típusa: Közvetlen indítású (Direct On Line)
Eszköz jellemzők
Eszköz bemutatása: Közvetlen indító csatlakoztatva egy automatizálási vezérlőhöz buszcsatolón keresztül, csak buszcsatolóhoz csatlakoztatva működik
Rendelkezésre álló funkciók: Bemeneti feszültség jelenlétének érzékelése, elektromos vezeték és terhelés védelme, teljesítmény és energia monitorozás TPRVM feszültségmodullal csatlakoztatva
Termékkompatibilitás: TPRBC buszcsatoló, TPRVM feszültség interfész modul
Pólusok leírása: 3P (3 NO)
Alkalmazási kategóriák
AC-1, AC-2, AC-3, AC-4, AC-3e
Motor teljesítményadatok
Motor teljesítmény kW: 2,2 kW 230 V 50 Hz-en (AC-3), 4 kW 380...415 V 50 Hz-en (AC-3), 4 kW 440 V 50 Hz-en (AC-3), 5,5 kW 500 V 50 Hz-en (AC-3), 5,5 kW 690 V 50 Hz-en (AC-3)
Motor teljesítmény HP (UL / CSA): 0,33 hp 120 V AC 60 Hz-en 1 fázisú motorokhoz, 1 hp 240 V AC 60 Hz-en 1 fázisú motorokhoz, 2 hp 208 V AC 60 Hz-en 3 fázisú motorokhoz, 2 hp 240 V AC 60 Hz-en 3 fázisú motorokhoz, 5 hp 480 V AC 60 Hz-en 3 fázisú motorokhoz, 7,5 hp 600 V AC 60 Hz-en 3 fázisú motorokhoz
Elektromos jellemzők
Névleges üzemi feszültség [Ue]: <= 690 V AC 47...63 Hz
Névleges üzemi áramerősség [Ie]: 9 A (50 °C alatt) <= 440 V AC-3, 15 A (50 °C alatt) <= 440 V AC-1
Hagyományos szabad levegőáramlású termikus áramerősség [Ith]: 15 A (50 °C-on)
Névleges szigetelési feszültség [Ui]: 690 V az IEC 60947-4-1 szerint, 600 V az UL 60947-4-1 szerint, 600 V a CSA C22.2 No 60947-4-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-1 szerint
Túlfeszültség kategória: III
Termikus védelem beállítási tartománya: 0,18...9 A
Termikus túlterhelési osztály: 5...30 osztály
Visszaállítás: Távoli vagy automatikus
Irms névleges záróképesség: 250 A 440 V-on az IEC 60947 szerint
Névleges megszakítási képesség: 250 A 440 V-on az IEC 60947 szerint
Névleges rövid idejű áramtűrés [Icw]: 210 A 40 °C - 1 mp, 105 A 40 °C - 10 mp, 61 A 40 °C - 1 perc, 30 A 40 °C - 10 perc
Átlagos impedancia: 2,5 mOhm - Ith 15 A 50 Hz
Teljesítményveszteség pólusonként: 0,2 W AC-3 - Ith 9 A, 0,56 W AC-1 - Ith 15 A
Vezérlőáramkör feszültsége [Uc]: 24 V DC, a buszcsatoló által biztosítva
Áramfelvétel: 160 mA lezárt érintkező, 160 mA érintkező zárása esetén
Teljesítményveszteség W-ban: 3,5 W Ie AC-3 esetén
Mechanikai jellemzők
Mechanikai élettartam: 30 millió ciklus
Elektromos élettartam: 2 millió ciklus 9 A AC-3 esetén Ue 440 V-on, 1,2 millió ciklus 15 A AC-1 esetén Ue 440 V-on
Maximális üzemi sebesség: 3600 ciklus/perc AC-3
Működési idő: < 100 ms zárás, < 30 ms nyitás esetén
Védelmi funkciók
Védelmi típus: Termikus túlterhelés védelem, motor túlmelegedés elleni védelem, túláramvédelem, aluláramvédelem, beragadás elleni védelem, hosszú indítás elleni védelem, leállási védelem, gyors ciklus zárolás, fázissorrend ellenőrzés, gyors újraindítás zárolás, fázisfordítás elleni védelem, fázisvesztés elleni védelem, fázis-kiegyensúlyozatlanság elleni védelem, földáramvédelem
Monitorozási funkciók
Monitorozási típus: Bekapcsolási idő, kapcsolási idő, hibaszám, kapcsolási ciklusok száma, eszköz bekapcsolási ciklusok száma, átlagáram Iavg, átlagfeszültség Vavg, maximális áram Imax, maximális feszültség Vmax, aktív és reaktív teljesítmény feszültségmodullal, aktív és reaktív energia feszültségmodullal, valós teljesítménytényező feszültségmodullal
Helyi jelzés
1 LED (zöld/piros) az eszközállapothoz (DS), 1 LED (zöld/piros) a terhelésállapothoz (LS)
Szabványok és tanúsítványok
Szabványok: EN/IEC 60947-1, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1
Termék tanúsítványok: EAC, CSA, CCC, UL
Szerelés és csatlakozások
Szerelési mód: Vízszintes és függőleges (35 mm-es szimmetrikus DIN sínre)
Csatlakozások - kapcsok: Csavaros kapcsok különböző kábelopciókkal (merev, rugalmas kábelvéggel vagy anélkül)
Meghúzási nyomaték: 1,7 Nm - lapos Ø 6 mm-es csavarhúzóval vagy Philips 2-es csavarhúzóval
Méretek
Szélesség: 45 mm
Magasság: 116 mm
Mélység: 115 mm
Környezeti jellemzők
Tárolási környezeti hőmérséklet: -25...70 °C
Üzemi környezeti hőmérséklet: -10...50 °C terhelés csökkentése nélkül, 50...60 °C áramcsökkentéssel
Relatív páratartalom: 5...95%
Üzemi tengerszint feletti magasság: 0...2000 m terhelés csökkentése nélkül
IP védettségi fokozat: IP20
Szennyezési fokozat: 2
Védőkezelés: TC
Tűzállóság: 960 °C az UL 94 szerint, 850 °C az IEC 60695-2-1 szerint, 650 °C az IEC 60695-2-12 szerint
Ütésállóság: 15 gn (időtartam = 11 ms) az IEC 60068-2-27 szerint
Rezgésállóság: 1,5 mm csúcstól csúcsig (f = 3...13 Hz) az IEC 60068-2-6 szerint, 1 gn (f = 13...200 Hz) az IEC 60068-2-6 szerint
