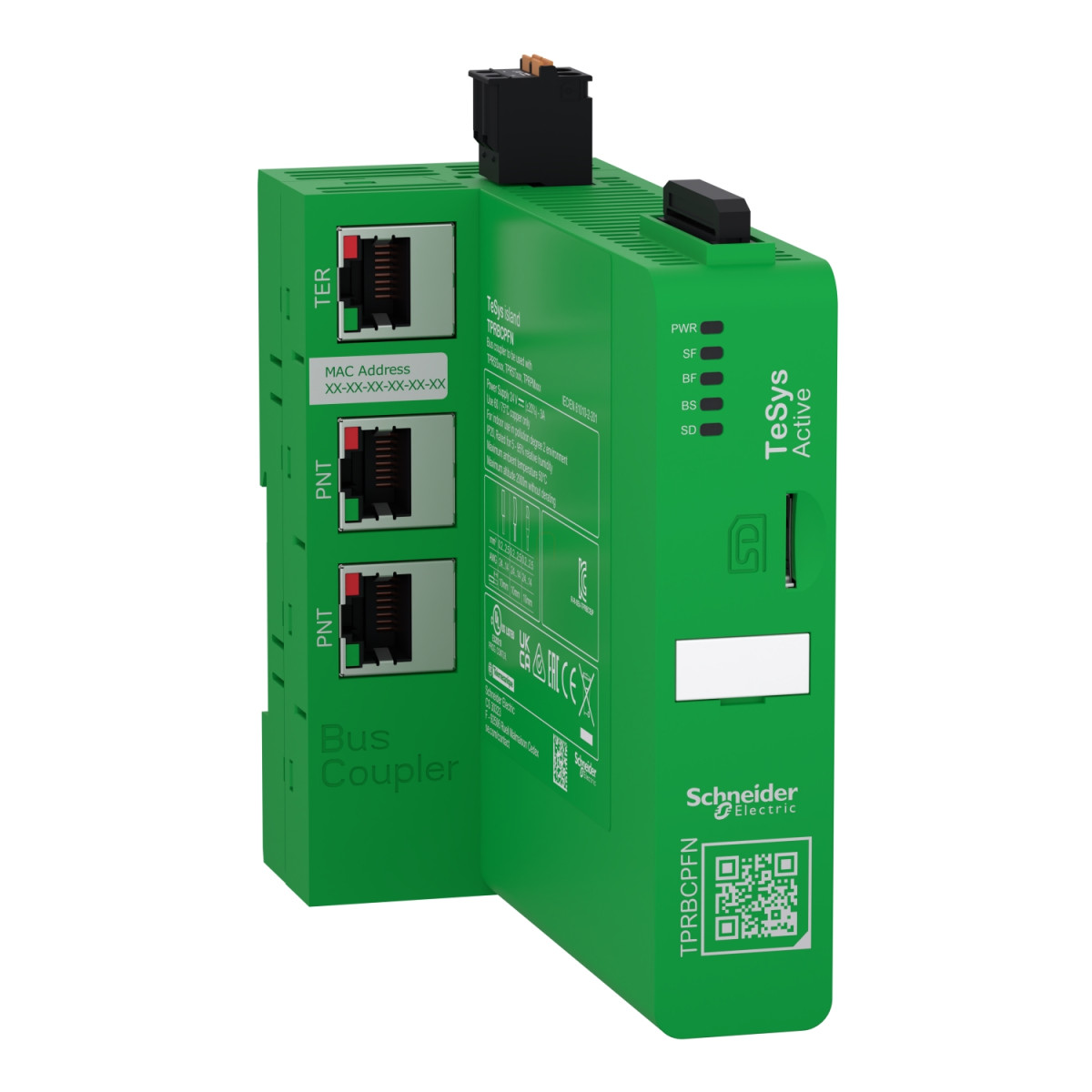

Schneider Electric TeSys island - TPRBCPFN - Bus csatoló PROFINET
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A TPRBCPFN csatoló a TeSys termékcsaládhoz tartozik, és speciálisan a Profinet IO protokoll használatára tervezték. Az eszköz hatékonyan kezeli a teljes szigetet, akár 20 modulig, és teljes integrációt biztosít a SoMove rendszerrel a sziget vezérléséhez. Az eszköz lehetővé teszi egyetlen 24V DC tápegység használatát a teljes szigethez, két terepibusz portot kínál az automatizálási vezérlővel történő kommunikációhoz, valamint egy szerviz porttal rendelkezik beágyazott webszerverrel a karbantartási feladatokhoz.
A termék kompatibilis számos TeSys modullal, beleértve a TPRST motorindítót, TPRSS SIL motorindítót, TPRPM tápmodult, TPRSM SIL interfész modult, TPRVM feszültség interfész modult, TPRAN analóg I/O modult és a TPRDG digitális I/O modult. Csatlakozási lehetőségei között szerepel 2 darab RJ45 csatlakozó (Profinet IO terepibusz port), 1 darab RJ45 csatlakozó (Ethernet TCP/IP szerviz port) és 1 mikro SD kártya port. Az eszköz kommunikációs szolgáltatásai között megtalálható az A megfelelőségi osztály (CC-A), 1-es net terhelési osztály, DHCP kliens és SNTP kliens funkciók.
A TPRBCPFN buszcsatoló helyi jelzőrendszerrel rendelkezik, amely 5 különböző LED-et tartalmaz: zöld/sárga PWR jelzés a tápellátás állapotához, zöld/piros SF jelzés a rendszerhibához, zöld/piros BF jelzés a hálózati állapothoz, zöld/piros BS jelzés a belső busz állapotához, valamint zöld/piros SD jelzés az SD kártya hozzáféréséhez. A névleges tápfeszültség 24 V DC, a tápfeszültség határértékek 20,4-28,8 V DC között vannak. A névleges áramerősség maximum 3 A, és a védelmi típusok között szerepel a külső biztosíték (3 A gyors biztosíték a tápellátáshoz) és a fordított polaritás elleni védelem a tápellátáshoz. A maximális teljesítménydisszipáció 7 W.
Schneider Electric TeSys island - TPRBCPFN - Bus csatoló PROFINET műszaki adatok
Termék általános jellemzői
Termékcsalád: TeSys
Terméknév: TeSys island
Eszköz rövid neve: TPRBC
Termék vagy komponens típusa: Bus csatoló
Kommunikációs port protokoll: Profinet IO
Funkciók és jellemzők
Eszköz rendeltetése: Kapcsolódási pont motorindító csoport és automatizálási vezérlő között
Eszköz kezelési képessége: A teljes sziget kezelése akár 20 modulig
Elérhető funkciók: Teljes integráció SoMove-val a sziget vezérléséhez
Egyetlen 24V DC tápellátás a teljes szigethez
Két terepibusz port az automatizálási vezérlővel való kommunikációhoz
Egy szerviz port beágyazott webszerverrel karbantartáshoz
Kompatibilitás és csatlakozások
Termék kompatibilitás: TPRST motor indító, TPRSS SIL motor indító, TPRPM táp modul, TPRSM SIL interfész modul, TPRVM feszültség interfész modul, TPRAN analóg IO modul, TPRDG digitális IO modul
Integrált csatlakozási típus: 2 RJ45, csatlakozó anya Profinet IO protokollhoz, terepibusz port
1 RJ45, csatlakozó anya Ethernet TCP/IP protokollhoz, szerviz port
1 mikro SD kártya port
Kommunikációs szolgáltatások
Kommunikációs szolgáltatás: A megfelelőségi osztály (CC-A)
1-es net terhelési osztály
DHCP kliens
SNTP kliens
Jelzések és tápellátás
Helyi jelzések: 1 zöld/sárga LED PWR jelöléssel tápellátás állapotához
1 zöld/piros LED SF jelöléssel rendszerhiba kijelzéséhez
1 zöld/piros LED BF jelöléssel hálózati állapothoz
1 zöld/piros LED BS jelöléssel belső busz állapothoz
1 zöld/piros LED SD jelöléssel SD kártya hozzáféréshez
Névleges tápfeszültség: 24 V DC
Tápfeszültség határértékek: 20,4...28,8 V DC
Névleges áram: 3 A maximum
Védelmi típus: Külső biztosíték, 3 A gyors biztosíték tápellátáshoz
Fordított polaritás elleni védelem tápellátáshoz
Teljesítmény disszipáció: 7 W maximum
Fizikai jellemzők
Szélesség: 50 mm
Magasság: 118 mm
Mélység: 114 mm
Szerelési mód: Vízszintes és függőleges (35 mm szimmetrikus sín)
Csatlakozások - sorkapcsok: Tápellátás: levehető rugós sorkapocs 2 kábel(ek) 2,5 mm² (AWG 14) merev vagy rugalmas
Környezeti feltételek
Tárolási környezeti hőmérséklet: -25...70 °C
Működési környezeti hőmérséklet: -10...60 °C
Relatív páratartalom: 5...95 %
Működési magasság: 0...2000 m teljesítménycsökkenés nélkül
IP védettségi fokozat: IP20
Szennyezettségi fok: 2
Védőkezelés: TC
Tűzállóság: 960 °C megfelel UL 94 szabványnak
Ütésállóság: 15 gn (időtartam = 11 ms) megfelel IEC 60068-2-27 szabványnak
Rezgésállóság: 1,5 mm csúcstól csúcsig (f= 3...13 Hz) megfelel IEC 60068-2-6 szabványnak
1 gn (f= 13...200 Hz) megfelel IEC 60068-2-6 szabványnak
Elektromágneses kompatibilitás
Elektromágneses kompatibilitás: Elektrosztatikus kisülés, 3. szint, 8 kV levegő, 6 kV érintkezés, megfelel EN/IEC 61000-4-2 szabványnak
Sugárzott RF mezők, 3. szint, 10 V/m, megfelel EN/IEC 61000-4-3 szabványnak
Kommunikáció: gyors tranziens immunitás teszt, 3. szint, 1 kV, megfelel EN/IEC 61000-4-4 szabványnak
Tápellátás: gyors tranziens immunitás teszt, 3. szint, 2 kV, megfelel EN/IEC 61000-4-4 szabványnak
Kommunikáció: túlfeszültség immunitás teszt (közös mód), 3. szint, 1 kV, megfelel EN/IEC 61000-4-5 szabványnak
Tápellátás: túlfeszültség immunitás teszt (közös mód), 3. szint, 2 kV, megfelel EN/IEC 61000-4-5 szabványnak
Tanúsítványok és szabványok
Kiberbiztonsági tanúsítvány: Achilles: 2. szint
Termék tanúsítványok: UL, CSA, EAC, PNO
Szabványoknak való megfelelőség: EN/IEC 60947-4-1, CSA C22.2 No 61010-2-201, UL 61010-2-201, EN/IEC 61010-2-201
