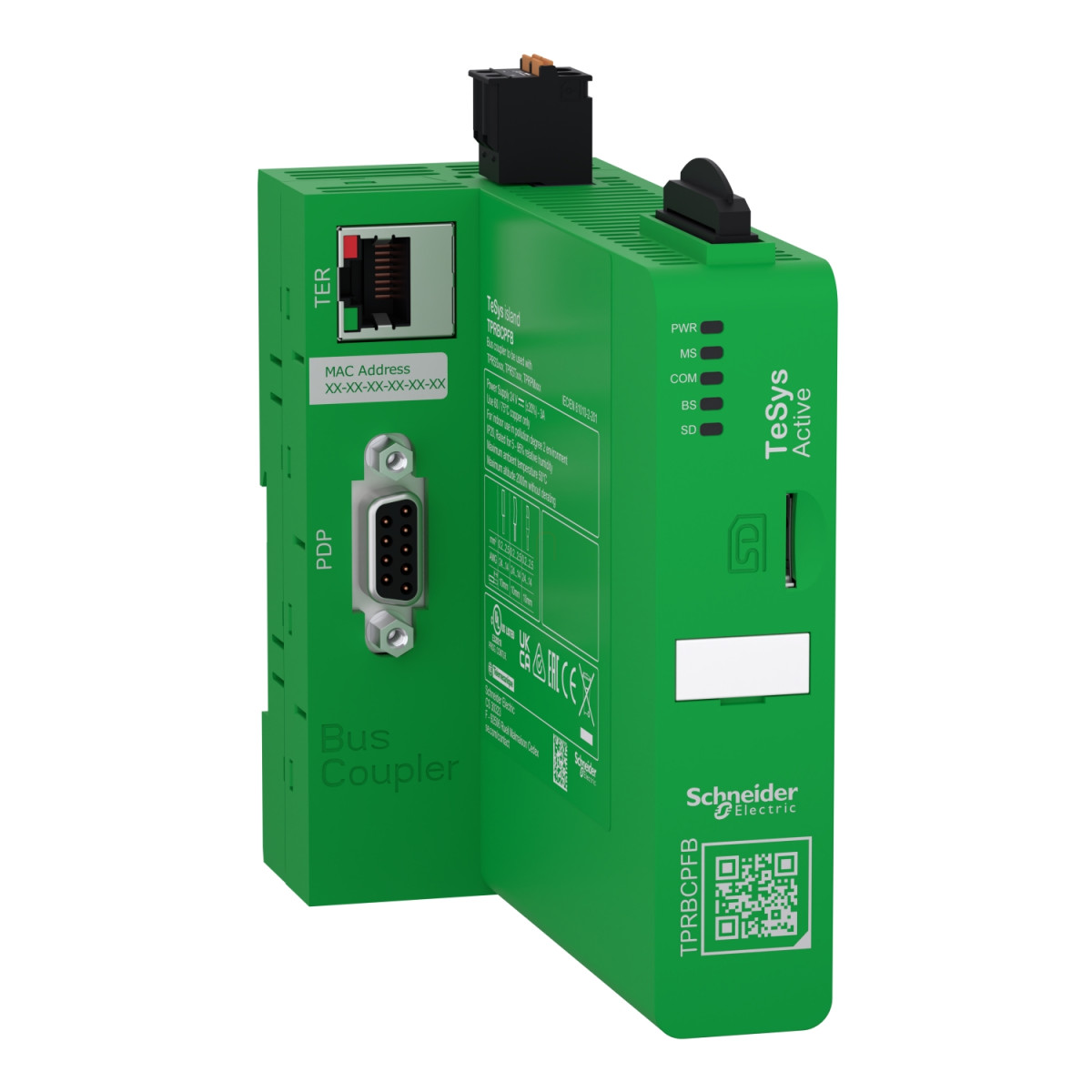

A Schneider Electric TeSys island TPRBCPFB buszcsatoló egy innovatív eszköz, amely a TeSys island rendszer kulcsfontosságú eleme. Ez a 24 VDC tápfeszültségű, 3A névleges áramú Profibus DP csatoló modul biztosítja a kapcsolatot a motorindító készülékek és az automatizálási vezérlő között, miközben lehetővé teszi akár 20 modul együttes kezelését és felügyeletét.
A TPRBCPFB buszcsatoló egy átfogó megoldás részét képezi, amely teljes integrációt biztosít a SoMove szoftverrel a sziget vezérléséhez. Az eszköz különlegessége, hogy egyetlen 24V DC tápellátást igényel a teljes sziget működtetéséhez, egyszerűsítve ezzel a telepítést és a kábelezést. A készülék egy Profibus DP terepi buszporttal rendelkezik az automatizálási vezérlővel való kommunikációhoz, valamint egy beépített webszerverrel ellátott szervizporttal a karbantartási műveletek elvégzéséhez. Ezek mellett egy micro SD kártyaporttal is fel van szerelve, amely további rugalmasságot biztosít az adattárolás és a konfigurálás területén.
A TeSys island TPRBCPFB tökéletesen kompatibilis számos más TeSys island modullal, beleértve a TPRST motorindítókat, TPRSS SIL motorindítókat, TPRPM teljesítménymodulokat, TPRSM SIL interfészmodulokat, TPRVM feszültség interfészmodulokat, TPRAN analóg I/O modulokat és TPRDG digitális I/O modulokat. Ez a sokoldalú kompatibilitás lehetővé teszi komplex rendszerek kiépítését és testreszabását az ipari követelményeknek megfelelően. A csatlakozási lehetőségek között megtalálható egy SUB-D 9 csatlakozó a Profibus DP protokollhoz, egy RJ45 csatlakozó az Ethernet TCP/IP protokollhoz a szervizporton, valamint egy micro SD kártyaport.
A készülék fejlett kommunikációs szolgáltatásokat kínál, köztük Type 3 adatkapcsolati réteg szolgáltatást a Profibus számára, valamint DHCP és SNTP kliens funkciókat az Ethernet TCP/IP-hez. A helyi állapotjelzésről 5 különböző LED gondoskodik, amelyek információt nyújtanak a tápellátás állapotáról, a modul állapotáról, a hálózati státuszról, a belső busz állapotáról, valamint az SD kártya hozzáféréséről. Ez a kiterjedt vizuális visszajelzés megkönnyíti a hibaelhárítást és a rendszer monitorozását.
A TPRBCPFB modul kompakt méretekkel rendelkezik: szélessége 50 mm, magassága 118 mm, mélysége pedig 114 mm, miközben nettó súlya mindössze 0,204 kg. Az eszköz vízszintesen és függőlegesen is felszerelhető 35 mm-es szimmetrikus sínre. A védelmi funkciók között megtalálható a külső biztosíték (3 A gyors biztosíték a tápellátáshoz), valamint a fordított polaritás elleni védelem. A maximális teljesítményfelvétel 7 W. Az eszköz IP20 védelmi fokozattal rendelkezik, és 2-es szennyezettségi fokozatba tartozik. A működési hőmérséklet-tartomány -10°C és 60°C között van, míg tárolási hőmérséklete -25°C és 70°C között lehet. Relatív páratartalom szempontjából 5% és 95% között üzemeltethető, valamint tengerszint feletti magassága 0 és 2000 m között lehet teljesítménycsökkenés nélkül.
TeSys island TPRBCPFB műszaki adatok
Általános jellemzők
Termékcsalád: TeSys
Termék neve: TeSys island
Eszköz rövid neve: TPRBC
Termék vagy komponens típusa: Busz csatoló
Kommunikációs port protokoll: Profibus DP
Eszköz bemutatása: Kapcsolódási pont egy csoport indító és egy automatizálási vezérlő között
A teljes sziget kezelése akár 20 modulig
Elérhető funkciók
Teljes integráció a SoMove szoftverrel a sziget vezérléséhez
Egyetlen 24V DC tápellátás a teljes sziget számára
Egy terepi buszport a kommunikációhoz egy automatizálási vezérlővel
Egy szerviz port beépített webszerverrel karbantartáshoz
Termék kompatibilitás
TPRST motorindító
TPRSS SIL motorindító
TPRPM teljesítménymodul
TPRSM SIL interfészmodul
TPRVM feszültség interfészmodul
TPRAN analóg IO modul
TPRDG digitális IO modul
Integrált csatlakozás típusa
1 SUB-D 9, anya csatlakozó a Profibus DP protokollhoz, terepi buszport
1 RJ45, anya csatlakozó az Ethernet TCP/IP protokollhoz, szerviz port
1 micro SD kártya port
Kommunikációs szolgáltatás
Type 3 adatkapcsolati réteg szolgáltatás Profibus-hoz
DHCP kliens Ethernet TCP/IP-hez
SNTP kliens Ethernet TCP/IP-hez
Helyi jelzések
1 LED zöld/sárga PWR jelöléssel a tápellátás állapotáról
1 LED zöld/piros MS jelöléssel a modul állapotáról
1 LED zöld/piros COM jelöléssel a hálózati állapotról
1 LED zöld/piros BS jelöléssel a belső busz állapotáról
1 LED zöld/piros SD jelöléssel az SD kártya hozzáféréséről (SD)
Elektromos jellemzők
[Us] névleges tápfeszültség: 24 V DC
Tápfeszültség határok: 20,4...28,8 V DC
Névleges áram: Maximum 3 A
Védelmi típus: Külső biztosíték, 3 A gyors biztosíték a tápellátáshoz
Fordított polaritás elleni védelem a tápellátáshoz
Teljesítmény disszipáció W-ban: Maximum 7 W
Kiegészítő információk
Kiberbiztonság: Achilles tanúsított
Szabványok
EN/IEC 60947-4-1
CSA C22.2 No 61010-2-201
UL 61010-2-201
EN/IEC 61010-2-201
Termék tanúsítványok
UL
CSA
EAC
Achilles: level 2
PNO
Szerelési mód
Vízszintes és függőleges (35 mm szimmetrikus sín)
Csatlakozások - sorkapcsok
Tápellátás: levehető rugós sorkapocs 2 kábel(ek) 2,5 mm² (AWG 14) merev vagy rugalmas
Fizikai jellemzők
Szélesség: 50 mm
Magasság: 118 mm
Mélység: 114 mm
Nettó súly: 0,204 kg
Környezeti feltételek
Környezeti levegő hőmérséklet tároláshoz: -25...70 °C
Környezeti levegő hőmérséklet működéshez: -10...60 °C
Relatív páratartalom: 5...95 %
Üzemeltetési magasság: 0...2000 m teljesítménycsökkenés nélkül
IP védelmi fokozat: IP20
Szennyezettségi fok: 2
Védő kezelés: TC
Tűzállóság: 960 °C megfelel az UL 94 szabványnak
Ütésállóság: 15 gn (időtartam = 11 ms) megfelel az IEC 60068-2-27 szabványnak
Rezgésállóság: 1,5 mm csúcstól csúcsig (f= 3...13 Hz) megfelel az IEC 60068-2-6 szabványnak
1 gn (f= 13...200 Hz) megfelel az IEC 60068-2-6 szabványnak
Elektromágneses kompatibilitás
Elektrosztatikus kisülés, 3-as szint, 8 kV levegő, 6 kV érintkezés, megfelel az EN/IEC 61000-4-2 szabványnak
Sugárzott RF mezők, 3-as szint, 10 V/m, megfelel az EN/IEC 61000-4-3 szabványnak
Kommunikáció: gyors tranziens zavartűrési teszt, 3-as szint, 1 kV, megfelel az EN/IEC 61000-4-4 szabványnak
Tápellátás: gyors tranziens zavartűrési teszt, 3-as szint, 2 kV, megfelel az EN/IEC 61000-4-4 szabványnak
Kommunikáció: túlfeszültség zavartűrési teszt (közös módus), 3-as szint, 1 kV, megfelel az EN/IEC 61000-4-5 szabványnak
Tápellátás: túlfeszültség zavartűrési teszt (közös módus), 3-as szint, 2 kV, megfelel az EN/IEC 61000-4-5 szabványnak
