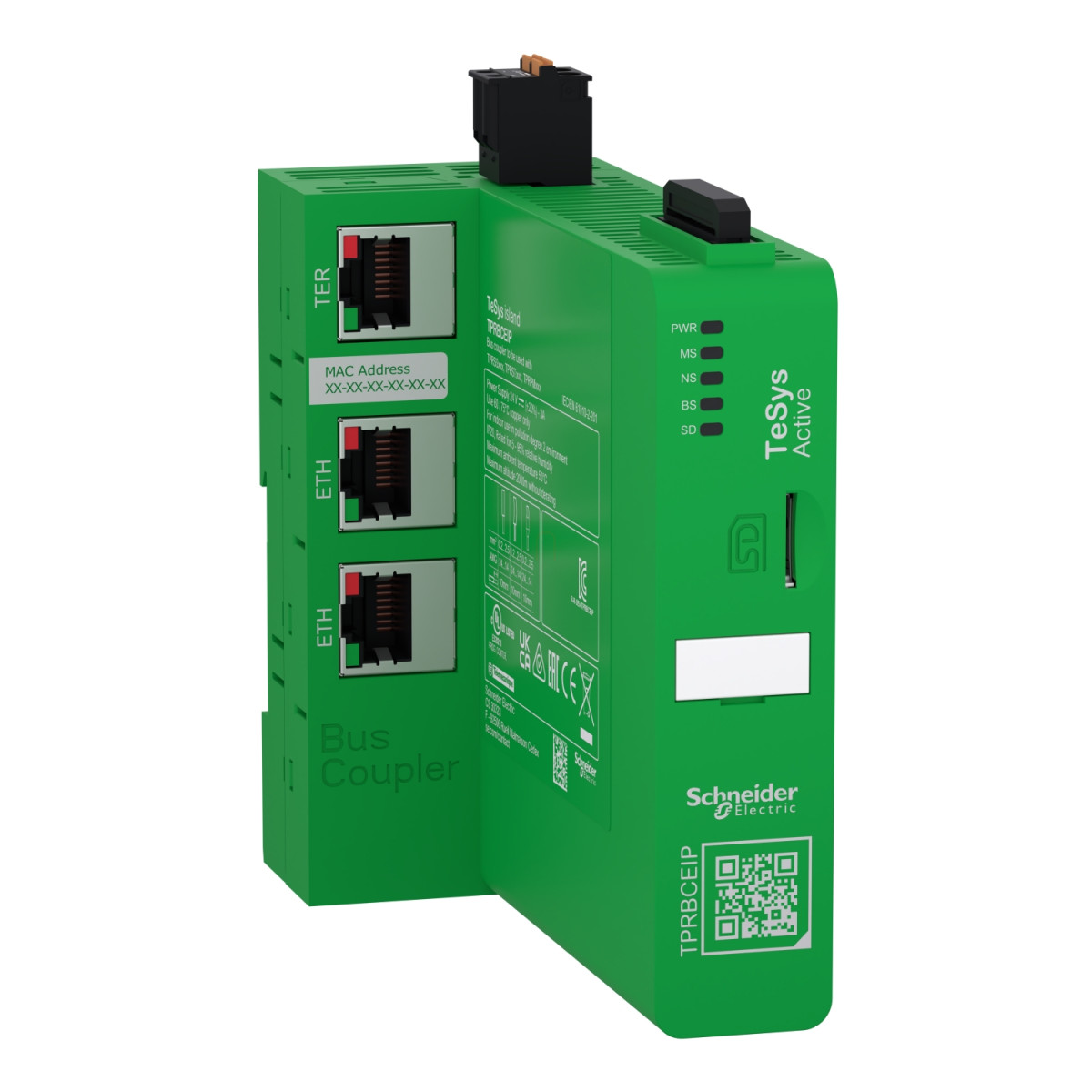

A Schneider Electric TeSys island TPRBCEIP buszcsatoló egy innovatív és sokoldalú megoldás az ipari automatizálás területén, amely zökkenőmentesen integrálja a motoros indítóegységeket és egyéb modulokat a központi automatizálási rendszerbe. Ez az Ethernet switch alapú buszcsatoló egyszerre támogatja az EtherNet/IP és Modbus TCP protokollokat, így rugalmas hálózati kapcsolódási lehetőséget biztosít a modern ipari környezetekben.
A TPRBCEIP készülék a TeSys island rendszer központi eleme, amely egyetlen 24V DC tápellátással képes akár 20 modult is kezelni. A rendszer különlegessége, hogy teljes integrációt kínál a SoMove és MachineExpert programozási környezetekkel, ami jelentősen leegyszerűsíti a konfigurációt és az üzembe helyezést. A buszcsatoló két terepibusz porttal rendelkezik az automatizálási vezérlővel történő kommunikációhoz, valamint egy beépített webszerverrel ellátott szerviz porttal, amely megkönnyíti a karbantartási feladatokat. A készüléken található micro SD kártyaport további funkcionalitást biztosít az adatok kezelésére és mentésére.
A csatoló számos kompatibilis eszközzel működik együtt, beleértve a TPRST motor indítót, TPRSS SIL motor indítót, TPRPM teljesítmény modult, TPRSM SIL interfész modult, TPRVM feszültség interfész modult, TPRAN analóg IO modult és TPRDG digitális IO modult. A készülék fejlett kommunikációs szolgáltatásai között megtalálható az Ethernet/IP adapter, Modbus TCP szerver, DHCP kliens, BOOTP kliens, SNMP kliens, SNTP kliens funkciók, valamint az Auto MDI/MDX funkció. A félautomata vagy teljes automata kommunikáció mellett az eszköz támogatja a különböző Ethernet kommunikációs módokat, beleértve a half duplex és full duplex működést is autonegociációval.
A készülék állapotáról 5 különböző LED ad tájékoztatást: zöld/sárga LED a tápellátás állapotáról (PWR), zöld/piros LED a modul állapotáról (MS), zöld/piros LED a hálózati állapotról (NS), zöld/piros LED a belső busz állapotáról (BS), valamint egy további zöld/piros LED az SD kártyához való hozzáférés jelzésére (SD). A tápfeszültség névleges értéke 24V DC, a megengedett tápfeszültség tartomány 20,4-28,8V DC. Maximális névleges áramfelvétel 3A, a védelmet külső, 3A-es gyors biztosíték, valamint fordított polaritás elleni védelem biztosítja. A maximális teljesítményfelvétel 7W.
Schneider Electric TeSys island - TPRBCEIP - Bus csatoló Ethernet Switch műszaki adatok
Általános információk
Termékcsalád: TeSys
Terméknév: TeSys island
Eszköz rövid neve: TPRBC
Termék vagy komponens típus: Bus csatoló
Kommunikációs port protokoll: EtherNet/IP, Modbus TCP
Funkciók és tulajdonságok
Eszköz bemutatása: Kapcsolódási pont a motorindító csoportok és az automatizálási vezérlő között, teljes sziget kezelése akár 20 modulig
Elérhető funkciók: Teljes integráció SoMove/MachineExpert programozási környezettel, egységes 24V DC tápellátás a teljes szigetnek, két terepibusz port kommunikációra az automatizálási vezérlővel, egy szerviz port beépített webszerverrel karbantartáshoz
Termék kompatibilitás: TPRST motor indító, TPRSS SIL motor indító, TPRPM teljesítmény modul, TPRSM SIL interfész modul, TPRVM feszültség interfész modul, TPRAN analóg IO modul, TPRDG digitális IO modul
Kapcsolódási jellemzők
Beépített csatlakozó típus: 2 RJ45 (anya) Ethernet IP/Modbus TCP 10/100BASE-T protokollhoz (terepibusz port), 1 RJ45 (anya) Ethernet TCP/IP protokollhoz (szerviz port), 1 micro SD kártya port
Adatcsere mód: Half duplex, full duplex, autonegociáció Ethernet
Kommunikációs szolgáltatások: Ethernet/IP adapter, Modbus TCP szerver, DHCP kliens, BOOTP kliens, SNMP kliens, SNTP kliens, Auto MDI/MDX funkció
Műszaki jellemzők
Helyi jelzések: 1 zöld/sárga LED (PWR) tápellátás állapot, 1 zöld/piros LED (MS) modul állapot, 1 zöld/piros LED (NS) hálózati állapot, 1 zöld/piros LED (BS) belső busz állapot, 1 zöld/piros LED (SD) SD kártya hozzáférés
Névleges tápfeszültség: 24 V DC
Tápfeszültség tartomány: 20,4...28,8 V DC
Névleges áram: 3 A maximum
Védelem típusa: Külső biztosíték, 3 A gyors biztosíték a tápellátáshoz, fordított polaritás elleni védelem
Teljesítmény disszipáció: Maximum 7 W
Megfelelőségek és tanúsítványok
Kiberbiztonsági tanúsítás: Achilles certified
Szabványok: EN/IEC 60947-4-1, CSA C22.2 No 61010-2-201, UL 61010-2-201, EN/IEC 61010-2-201
Terméktanúsítványok: UL, CSA, EAC, Achilles: level 2
Mechanikai jellemzők
Szerelési mód: Vízszintes és függőleges (35 mm szimmetrikus sín)
Csatlakozások - terminálok: Tápellátás: eltávolítható rugós sorkapocs 2 kábel 2,5 mm² (AWG 14) merev vagy rugalmas
Méretek: Szélesség 50 mm, magasság 118 mm, mélység 114 mm
Környezeti feltételek
Tárolási környezeti hőmérséklet: -25...70 °C
Működési környezeti hőmérséklet: -10...60 °C
Relatív páratartalom: 5...95 %
Üzemi magasság: 0...2000 m teljesítménycsökkenés nélkül
IP védettségi fokozat: IP20
Szennyezési fokozat: 2
Védőkezelés: TC
Tűzállóság: 960 °C UL 94 szabvány szerint
Ütésállóság: 15 gn (időtartam = 11 ms) IEC 60068-2-27 szabvány szerint
Rezgésállóság: 1,5 mm csúcstól csúcsig (f= 3...13 Hz) IEC 60068-2-6 szabvány szerint, 1 gn (f= 13...200 Hz) IEC 60068-2-6 szabvány szerint
Elektromágneses összeférhetőség
Elektrosztatikus kisülés, 3. szint, 8 kV levegő, 6 kV érintkezés, EN/IEC 61000-4-2 szerint
Sugárzott rádiófrekvenciás mezők, 3. szint, 10 V/m, EN/IEC 61000-4-3 szerint
Kommunikáció: gyors tranziensek zavartűrési teszt, 3. szint, 1 kV, EN/IEC 61000-4-4 szerint
Tápellátás: gyors tranziensek zavartűrési teszt, 3. szint, 2 kV, EN/IEC 61000-4-4 szerint
Kommunikáció: túlfeszültség zavartűrési teszt (közös mód), 3. szint, 1 kV, EN/IEC 61000-4-5 szerint
Tápellátás: túlfeszültség zavartűrési teszt (közös mód), 3. szint, 2 kV, EN/IEC 61000-4-5 szerint
