A Schneider Electric TeSys Hybrid LZ8H2X43BD egy fejlett, kompakt forgásirányváltó motorvezérlő, amely a modern ipari automatizálás megbízható alapköve. Ez az ultrakompakt indító a TeSys Hybrid termékcsaládba tartozik, és kiváló műszaki paraméterekkel rendelkezik, amelyek ideálissá teszik különféle ipari alkalmazásokhoz.
A LZ8H2X43BD modell Safe Torque Off (STO) biztonsági funkcióval van felszerelve, amely SIL 3 szintet biztosít az IEC 61508-1 szabvány szerint, valamint teljesíti az ISO 13849-1 szerinti PL = e követelményeket a leállítási funkció tekintetében. A motorvédelem szempontjából SIL 2 biztonsági szintet kínál. Ez rendkívül magas biztonsági szintet jelent, amelyet a részletes biztonsági megbízhatósági adatok is alátámasztanak: 517 év MTTFd érték a leállítási funkcióra és 447 év a motorvédelemre, valamint 99%-os SFF mindkét funkcióra. A PFHd értéke 2.67E-9 1/h a leállítási funkció esetében, ami kiemelkedő biztonságot garantál.
A készülék 3-pólusú kialakítású, 500 V AC üzemi feszültséggel és 2,4 A névleges üzemi árammal működik AC-51 és AC-53A kategóriákban, akár egymás mellé szerelt elhelyezés esetén is. Hőkapcsoló védelme 0,18-2,4 A tartományban állítható, ami széles motorteljesítmény-spektrumot fed le: 0,37 kW 220-230V-on, 0,75 kW 380-440V-on, és akár 1,1 kW 500V-on, 0,65-ös teljesítménytényező mellett. Lóerőben kifejezve 0,5 LE 200-230V-on és 1 LE 460V-on. A vezérlőáramkör 24V DC feszültséggel működik, 19,2-30V DC tartományban. Az áramfogyasztás nem haladja meg a 40 mA-t 24V DC esetén.
A Schneider Electric TeSys H LZ8H2X43BD rugós kapocskivezetésekkel rendelkezik, amelyek 0,2-2,5 mm² merev vagy flexibilis kábelekkel kompatibilisek. A maximális működési gyakoriság AC-51 esetén 120 ciklus/perc, AC-53A esetén 6 ciklus/perc, mindkét esetben 50% bekapcsolási idővel. DIN sínre szerelhető klipszek segítségével, mindössze 22,5 mm szélességgel, 99 mm magassággal és 114,5 mm mélységgel rendelkezik, ami rendkívül kompakt kialakítást jelent, 212 g nettó súllyal.
A készülék IP20 védettségi fokozattal rendelkezik és -25...70°C környezeti hőmérsékleti tartományban használható teljesítménycsökkenés nélkül. Megfelel az IEC 60947-4-2 és UL 60947-4-1 szabványoknak, valamint ATEX tanúsítással is rendelkezik társított eszközként motorvédelemhez az 1-es és 21-es zónákban. A LZ8H2X43BD CE és CULus tanúsítvánnyal rendelkezik, ami széleskörű nemzetközi felhasználhatóságot biztosít. A termék különösen hasznos olyan alkalmazásokban, ahol fontos a kompakt kialakítás, a megbízható motorvédelem és a magas szintű biztonsági funkciók együttes megléte.

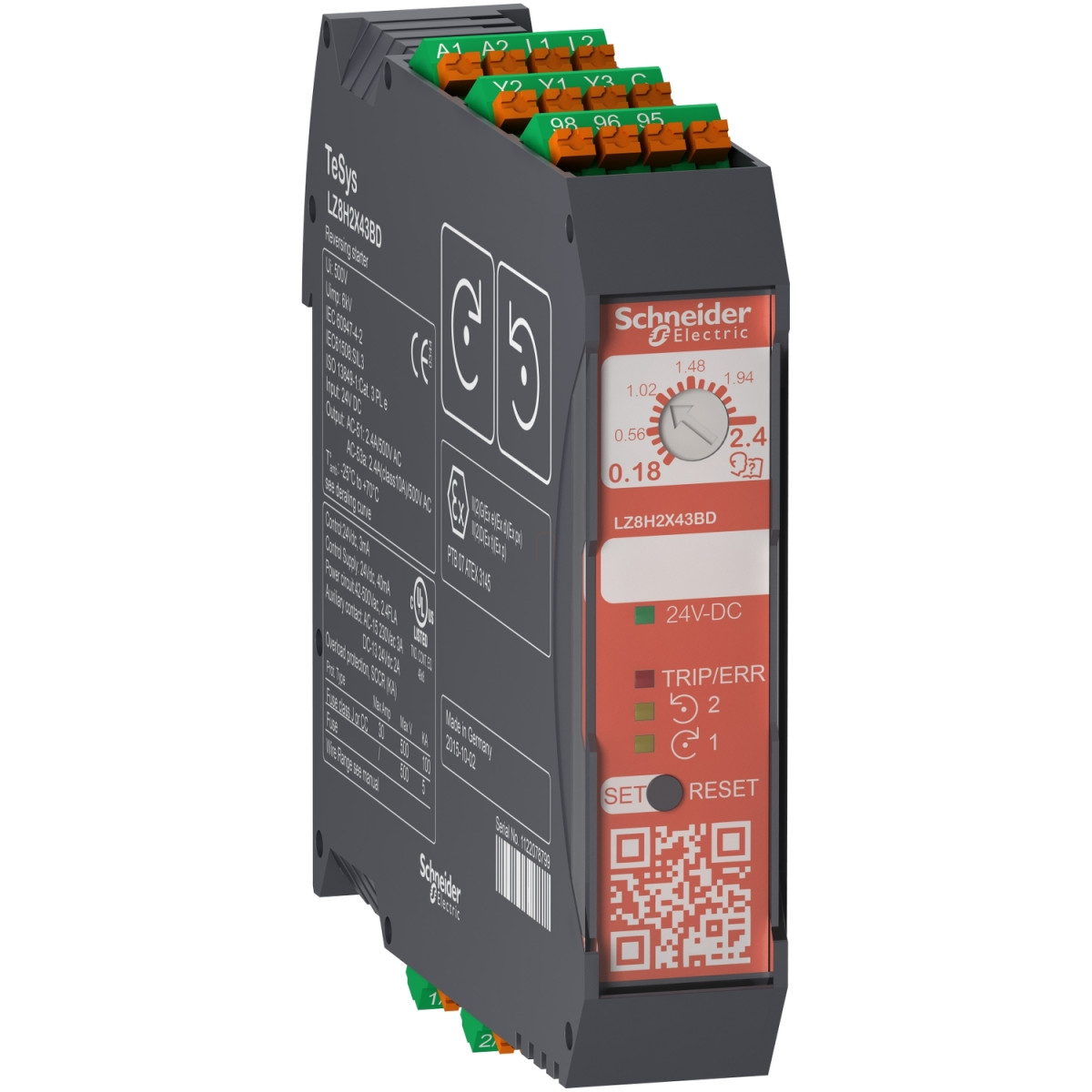

Schneider Electric TeSys H - LZ8H2X43BD - Safety STO kompakt forgásirányváltó motorvezérlő 0,75kW 24VDC, rugós műszaki adatok
Főbb jellemzők
Termékcsalád: TeSys
Terméknév: TeSys Hybrid
Eszköz rövid neve: LZ8H
Termék típusa: Forgásirányváltó ultrakompakt indító
Motorindító típusa: Közvetlen indítás
Pólusok száma: 3P
Villamos jellemzők
Névleges üzemi feszültség [Ue]: 500 V AC
Névleges üzemi áram [Ie]: 2,4 A 500 V AC-51 esetén
2,4 A 500 V AC-53A esetén
2,4 A 500 V AC-51 egymás mellé szerelve
2,4 A 500 V AC-53A egymás mellé szerelve
Hőkapcsoló védelmi tartomány: 0,18...2,4 A
Motorteljesítmény (kW):
0,37 kW 220 V AC, 0,65 teljesítménytényező
0,37 kW 230 V AC, 0,65 teljesítménytényező
0,75 kW 380 V AC, 0,65 teljesítménytényező
0,75 kW 400 V AC, 0,65 teljesítménytényező
0,75 kW 415 V AC, 0,65 teljesítménytényező
0,75 kW 440 V AC, 0,65 teljesítménytényező
1,1 kW 500 V AC, 0,65 teljesítménytényező
Motorteljesítmény (LE):
0,5 LE 200 V AC esetén
0,5 LE 230 V AC esetén
1 LE 460 V AC esetén
Vezérlőáramkör feszültsége [Uc]: 24 V DC
Vezérlőáramkör feszültséghatárai: 19,2...30 V DC
Áramfogyasztás: <= 40 mA 24 V DC esetén
Biztonsági jellemzők
Biztonsági szint:
SIL 3 az IEC 61508-1 szerint leállítási funkcióra
PL = e az ISO 13849-1 szerint leállítási funkcióra
SIL 2 az IEC 61508-1 szerint motorvédelemre
Biztonsági megbízhatósági adatok:
MTTFd = 517 év leállítási funkcióra
PFHd = 2,67E-9 1/h leállítási funkcióra
SFF = 99 % leállítási funkcióra
SFF = 99 % motorvédelemre
MTTFd = 447 év motorvédelemre
Működési jellemzők
Hőkioldási osztály: 10A osztály az IEC 60947-4-2 szerint
Segédérintkező összetétele: 1 C/O hibajelzéshez
Reset: Kézi
Elektromos reset
Elektromos élettartam: 30 millió ciklus
Maximális működési gyakoriság:
120 ciklus/perc AC-51 50% bekapcsolásnál
6 ciklus/perc AC-53A 50% bekapcsolásnál
Mechanikai jellemzők
Szerelési mód: Klipszekkel
Szerelési felület: DIN sín
Csatlakozások - sorkapcsok:
Rugós kapcsok 1 kábel(ek) 0,2...2,5 mm² - merev
Rugós kapcsok 1 kábel(ek) 0,25...2,5 mm² - flexibilis - érvéghüvellyel
Rugós kapcsok 1 kábel(ek) 0,2...2,5 mm² - flexibilis - érvéghüvely nélkül
Méretek:
Szélesség: 22,5 mm
Magasság: 99 mm
Mélység: 114,5 mm
Nettó súly: 212 g
Tanúsítványok és szabványok
Tanúsítványok:
ATEX mint társított eszköz motorvédelemhez 1-es és 21-es zónában
CE
CULus
Szabványok:
IEC 60947-4-2
UL 60947-4-1
Környezeti jellemzők
IP védettségi fokozat: IP20
Védőkezelés: TC
Környezeti üzemi hőmérséklet: -25...70 °C teljesítménycsökkenés nélkül
Környezeti tárolási hőmérséklet: -40...80 °C
