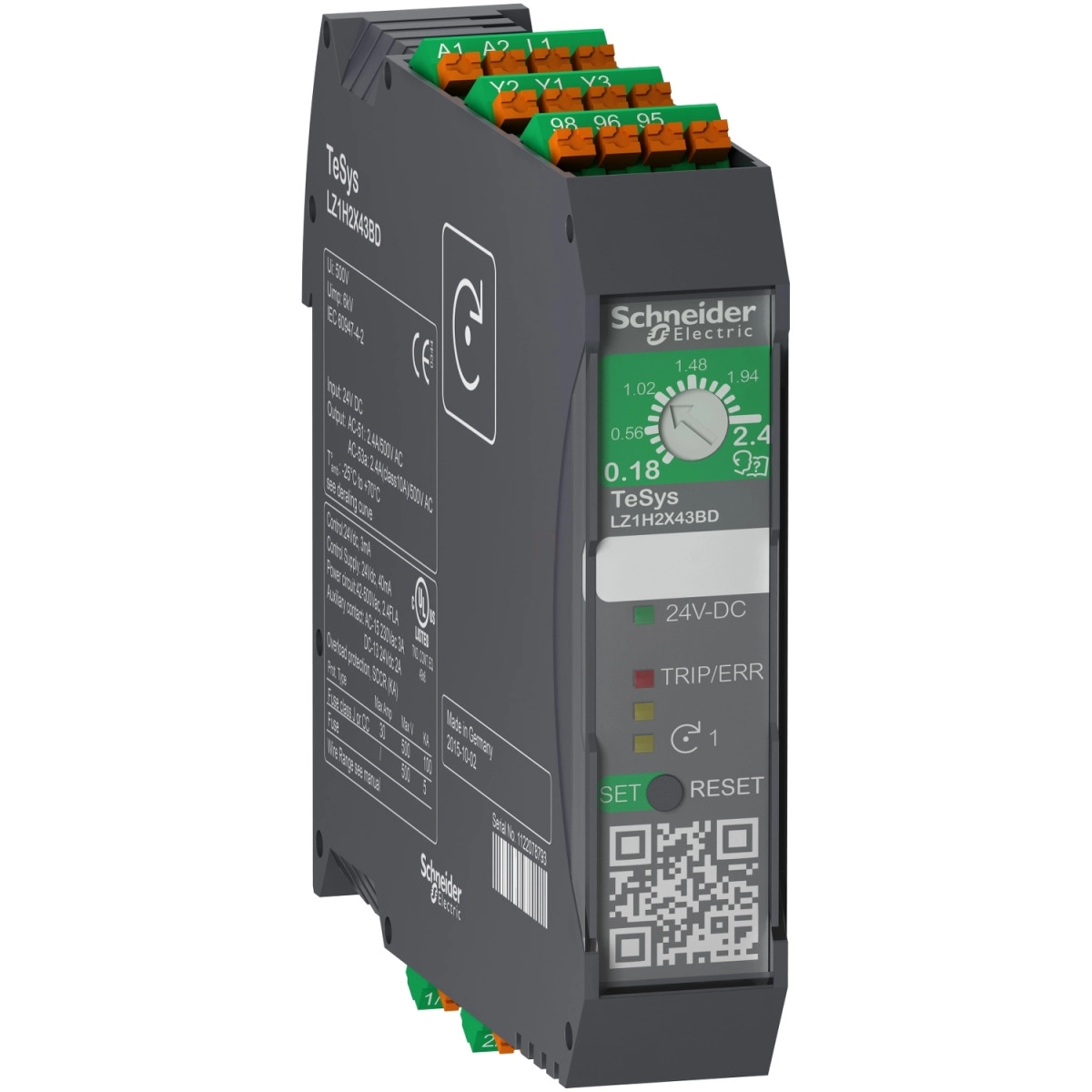

A Schneider Electric TeSys Hybrid LZ1H6X53BD egy ultra-kompakt, közvetlen indítású motorvezérlő, amely kifejezetten ipari alkalmazásokhoz lett tervezve. Ez a rugós csatlakozós készülék ideális megoldás olyan környezetben, ahol fontos a helytakarékosság, ugyanakkor szükség van egy megbízható és hatékony motorvezérlő rendszerre.
A TeSys Hybrid LZ1H6X53BD háromfázisú (3P) kialakítással rendelkezik, és 500 V AC névleges üzemi feszültségen működik. Névleges üzemi árama 6,5 A 500 V AC-53A terhelés esetén, illetve 9 A 500 V AC-51 terhelés esetén. Amennyiben egymás mellé szereljük a készülékeket, a névleges üzemi áram 5 A 500 V AC-53A terhelés, illetve 7 A 500 V AC-51 terhelés esetén. A termék termikus védelmi beállítási tartománya 1,5-9 A között állítható, így különböző teljesítményigényű motorokhoz is adaptálható. A készülék 3 kW-os motorteljesítményt tud vezérelni 400 V AC feszültségen, teljesítménytényező: 0,65. Más feszültségszinteken a motorteljesítmény a következőképpen alakul: 1,5 kW 220/230 V AC esetén, 2,2 kW 380 V AC esetén, valamint 3 kW 415/440/500 V AC esetén. Lóerőben kifejezve a készülék 1 LE-s motort 200 V AC-n, 1,5 LE-s motort 230 V AC-n, illetve 3 LE-s motort 460 V AC-n képes működtetni.
A TeSys Hybrid LZ1H6X53BD vezérlőáramköre 24 V DC feszültséggel működik, a vezérlő feszültséghatárok 19,2-30 V DC között lehetnek. Áramfelvétele legfeljebb 40 mA 24 V DC mellett. A termikus túlterhelési osztálya Class 10A, amely megfelel az IEC 60947-4-2 szabványnak. A készülék kiegészítő érintkezőként egy váltóérintkezővel (1 C/O) rendelkezik, amely hibajelzésre szolgál. Visszaállítási lehetőségei sokrétűek: manuális, automatikus és elektromos visszaállítás is lehetséges.
A Schneider Electric LZ1H6X53BD elektrikus élettartama 30 millió kapcsolási ciklus, maximális működési gyakoriság AC-51 terhelésnél 120 ciklus/perc 50%-os bekapcsolási idővel, AC-53A terhelésnél pedig 6 ciklus/perc 50%-os bekapcsolási idővel. A készülék DIN sínre szerelhető kapcsokkal, szélessége mindössze 22,5 mm, magassága 99 mm, mélysége 114,5 mm. A csatlakoztatás rugós kapcsokkal történik, amelyek 0,2-2,5 mm² merev kábel, 0,25-2,5 mm² hajlékony kábel érvéghüvellyel, valamint 0,2-2,5 mm² hajlékony kábel érvéghüvely nélkül fogadására alkalmasak.
A TeSys Hybrid LZ1H6X53BD rendelkezik CE és CULus tanúsítványokkal, megfelel az IEC 60947-4-2 és UL 60947-4-1 szabványoknak. A készülék névleges szigetelési feszültsége 500 V AC 50/60 Hz, névleges lökőfeszültsége 6 kV, szennyezettségi foka 2, IP védettségi szintje IP20. A termék működési hőmérséklet-tartománya -25...+30 °C teljesítménycsökkentés nélkül, illetve +30...+70 °C teljesítménycsökkentéssel; tárolási hőmérséklet-tartománya -40...+80 °C.
Schneider Electric TeSys H - LZ1H6X53BD - kompakt motorvezérlő 3kW 24VDC, rugós műszaki adatok
Fő jellemzők
Termékcsalád: TeSys
Terméknév: TeSys Hybrid
Eszköz rövid neve: LZ1H
Termék típusa: Ultra-kompakt motorindító
Motorindító típus: Közvetlen indítású
Pólusok: 3P
Névleges üzemi feszültség [Ue]: 500 V AC
Elektromos jellemzők
Névleges üzemi áram [Ie]: 6,5 A 500 V AC-53A esetén
9 A 500 V AC-51 esetén
5 A 500 V AC-53A esetén egymás mellé szerelve
7 A 500 V AC-51 esetén egymás mellé szerelve
Termikus védelem beállítási tartománya: 1,5...9 A
Motorteljesítmény (kW):
1,5 kW 220 V AC 0,65 esetén
1,5 kW 230 V AC 0,65 esetén
2,2 kW 380 V AC 0,65 esetén
3 kW 400 V AC 0,65 esetén
3 kW 415 V AC 0,65 esetén
3 kW 440 V AC 0,65 esetén
3 kW 500 V AC 0,65 esetén
Motorteljesítmény (LE):
1 LE 200 V AC esetén
1,5 LE 230 V AC esetén
3 LE 460 V AC esetén
Vezérlőáramkör feszültsége [Uc]: 24 V DC
Termikus túlterhelési osztály: 10A osztály az IEC 60947-4-2 szerint
Kiegészítő jellemzők
Segédérintkező összetétel: 1 C/O hibajelzés
Vezérlőáramkör feszültséghatárok: 19,2...30 V DC
Áramfogyasztás: <= 40 mA 24 V DC esetén
Visszaállítás: Manuális, Automatikus, Elektromos
Elektromos élettartam: 30 Mciklus
Maximális működési gyakoriság: 120 ciklus/perc AC-51 50% bekapcsolás esetén
6 ciklus/perc AC-53A 50% bekapcsolás esetén
Szerelés és csatlakozások
Szerelési mód: Kapcsokkal
Szerelési alap: DIN sín
Csatlakozások - kapcsok: Rugós kapcsok 1 kábel 0,2...2,5 mm² - merev
Rugós kapcsok 1 kábel 0,25...2,5 mm² - rugalmas - érvéghüvellyel
Rugós kapcsok 1 kábel 0,2...2,5 mm² - rugalmas - érvéghüvely nélkül
Szabványok és tanúsítványok
Tanúsítványok: CE, CULus
Szabványok: IEC 60947-4-2, UL 60947-4-1
Elektromos adatok
Névleges szigetelési feszültség [Ui]: 500 V AC 50/60 Hz
Névleges lökőfeszültség [Uimp]: 6 kV
Szennyezettségi fok: 2
Fizikai jellemzők
Szélesség: 22,5 mm
Magasság: 99 mm
Mélység: 114,5 mm
Nettó tömeg: 212 g
Környezeti feltételek
IP védettségi fokozat: IP20
Védőkezelés: TC
Környezeti működési hőmérséklet: -25...30 °C teljesítménycsökkentés nélkül
30...70 °C teljesítménycsökkentéssel
Környezeti tárolási hőmérséklet: -40...80 °C
