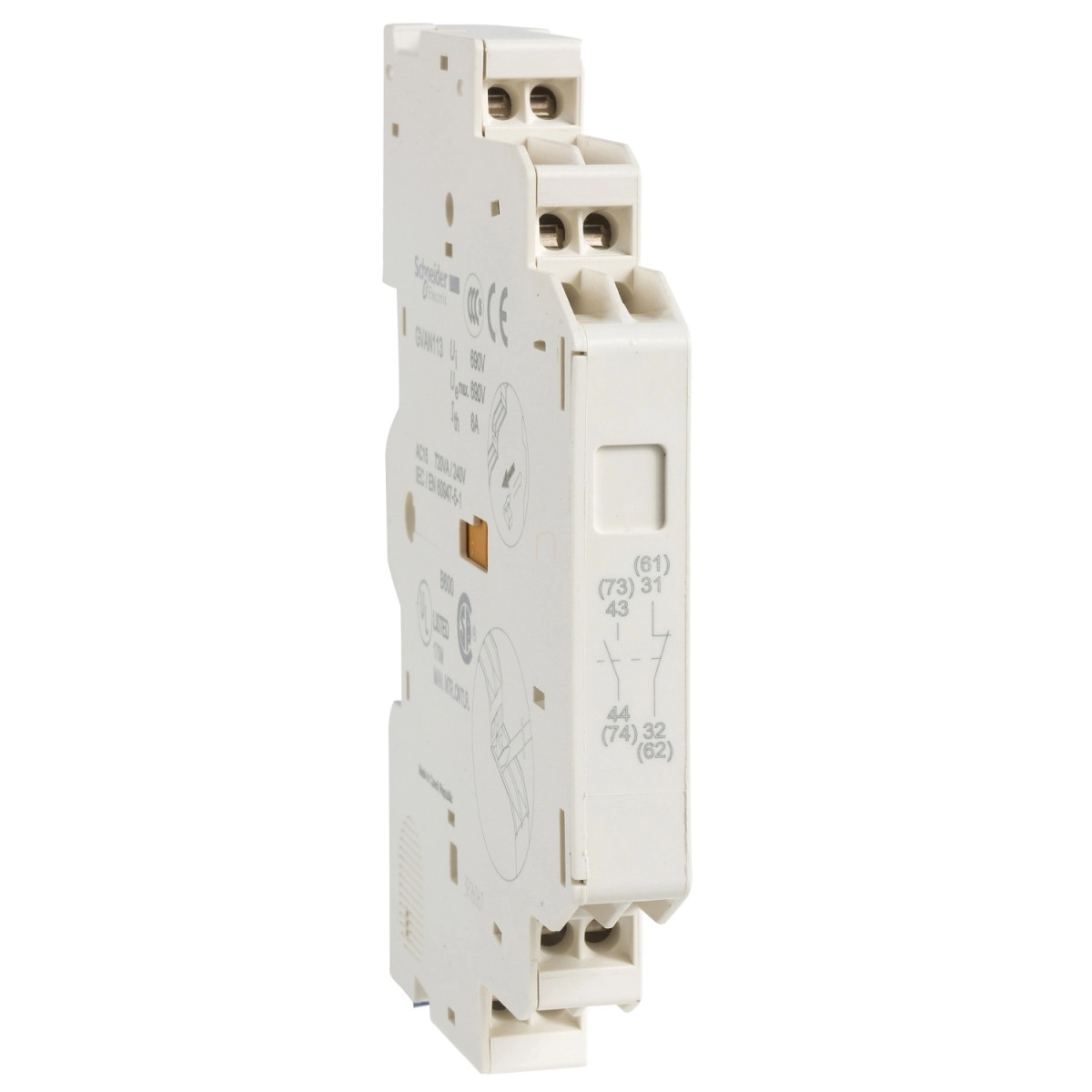

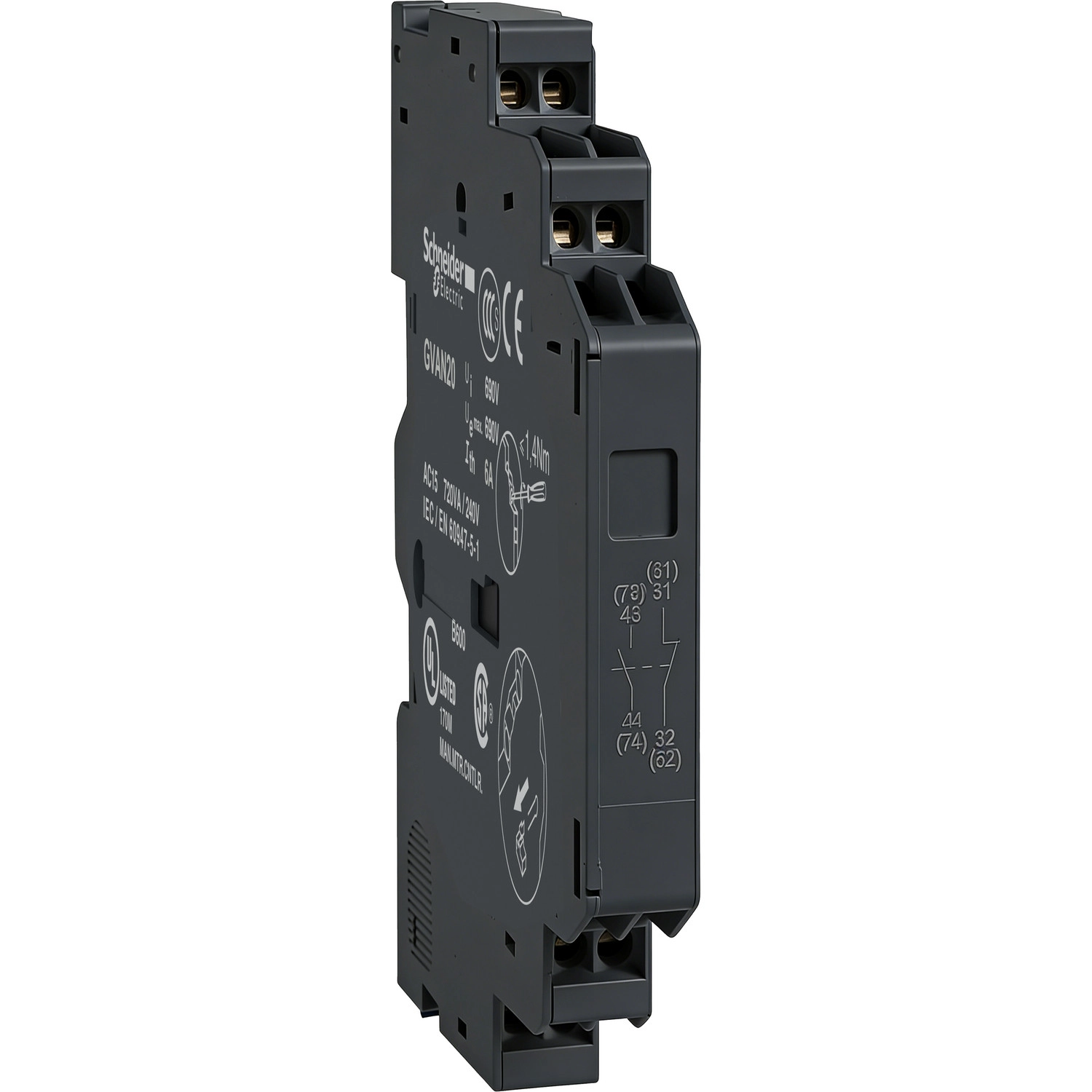

A Schneider Electric TeSys Deca GVAN203 segédérintkező blokk egy kiváló minőségű villamos ipari komponens, amely széles körben alkalmazható automatizálási és vezérlési rendszerekben. Ez a specifikus modell a TeSys Deca termékcsalád része, és oldalsó szerelésre tervezett segédérintkező blokk 2 záró érintkezővel (2NO), amely kiegészítő kapcsolási funkciókat biztosít a kompatibilis motorvédő kapcsolókhoz.
A GVAN203 segédérintkező blokk kifejezetten a GV2 és GV3 sorozatú motorvédő kapcsolókhoz lett tervezve (kivéve a GV3ME típust). A kompatibilis típusok közé tartoznak: GV2L, GV2RT, GV2P, GV2ME, GV3L, GV2LE és GV3P. A termék bal oldalra szerelhető, és a csatlakoztatás rugós sorkapcsokkal (tspring terminal) történik, ami gyors és biztonságos vezetékcsatlakoztatást tesz lehetővé szerszám nélkül. A segédérintkező blokk jelölése GVAN, amely a TeSys Deca termékcsalád szabványos jelölési rendszerét követi.
A GVAN203 műszaki paramétereit tekintve kiemelkedő villamos jellemzőkkel rendelkezik. A névleges szigetelési feszültsége (Ui) 600 V az UL 508 és CSA C22.2 No 14 szabványok szerint, illetve 690 V az IEC 60947-1 szabvány szerint. A névleges üzemi feszültsége (Ue) 48-690 V AC és 24-240 V DC tartományban van. A hagyományos szabad levegőben történő termikus áramerőssége (Ith) 6 A. A termék kiemelkedő, 100 000 ciklusos mechanikai élettartammal rendelkezik, ami hosszú távú, megbízható működést biztosít ipari környezetben is. A minimális kapcsolási áram 5 mA, míg a minimális kapcsolási feszültség 17 V, ami széles alkalmazási területet tesz lehetővé különböző vezérlési feladatokhoz.
A GVAN203 védelmét GB2CB... típusú megszakító vagy 10 A-es GG olvadóbiztosíték biztosíthatja. A névleges üzemi teljesítmény AC-15 kategóriában változó a feszültségtől függően: 300 VA 48 V-nál, 414 VA 690 V-nál, 500 VA 110-127 V-nál, 500 VA 500 V-nál, 650 VA 440 V-nál, 720 VA 230-240 V-nál, és 850 VA 380-415 V-nál. DC-13 kategóriában: 120 W 240 V-nál, 140 W 110 V-nál, 140 W 24 V-nál, 180 W 60 V-nál, és 240 W 48 V-nál. Az elektromos élettartam minden feszültségszinten 100 000 ciklus. A termék kompakt méretekkel rendelkezik: 89 mm magas, 9,3 mm széles és 66 mm mély, ami lehetővé teszi a helytakarékos beépítést kapcsolószekrényekbe. A színe sötétszürke, ami illeszkedik a TeSys termékcsalád többi elemének megjelenéséhez. A termék normál környezetben használható és UKCA tanúsítvánnyal rendelkezik.
Schneider Electric TeSys - GVAN203 - Segédérintkező blokk, oldalsó, Z+Z műszaki adatok
Általános jellemzők
Termékcsalád: TeSys
Sorozat: TeSys Deca
Eszköz rövid neve: GVAN
Termék típusa: Segédérintkező blokk
Szín: Sötétszürke
Kompatibilitás és felszerelés
Termék kompatibilitás: GV2L, GV2RT, GV2P, GV2ME, GV3L, GV2LE, GV3P (kivéve GV3ME)
Szerelési pozíció: Bal oldal
Érintkezők összeállítása: 2 NO (záró)
Villamos jellemzők
Névleges szigetelési feszültség [Ui]: 600 V (UL 508 szerint), 690 V (IEC 60947-1 szerint), 600 V (CSA C22.2 No 14 szerint)
Névleges üzemi feszültség [Ue]: 48...690 V AC, 24...240 V DC
Konvencionális szabad levegőben termikus áramerősség [Ith]: 6 A
Mechanikai élettartam: 100000 ciklus
Minimális kapcsolási áram: 5 mA
Minimális kapcsolási feszültség: 17 V
Védelem típusa: GB2CB... megszakító, GG biztosíték 10 A
Névleges üzemi teljesítmény
AC-15 kategóriában:
300 VA 48 V-nál - elektromos élettartam: 100000 ciklus
414 VA 690 V-nál - elektromos élettartam: 100000 ciklus
500 VA 110...127 V-nál - elektromos élettartam: 100000 ciklus
500 VA 500 V-nál - elektromos élettartam: 100000 ciklus
650 VA 440 V-nál - elektromos élettartam: 100000 ciklus
720 VA 230...240 V-nál - elektromos élettartam: 100000 ciklus
850 VA 380...415 V-nál - elektromos élettartam: 100000 ciklus
DC-13 kategóriában:
120 W 240 V-nál - elektromos élettartam: 100000 ciklus
140 W 110 V-nál - elektromos élettartam: 100000 ciklus
140 W 24 V-nál - elektromos élettartam: 100000 ciklus
180 W 60 V-nál - elektromos élettartam: 100000 ciklus
240 W 48 V-nál - elektromos élettartam: 100000 ciklus
Méretek
Magasság: 89 mm
Szélesség: 9,3 mm
Mélység: 66 mm
Környezet
Környezeti jellemzők: Normál környezet
Termék tanúsítványok: UKCA
