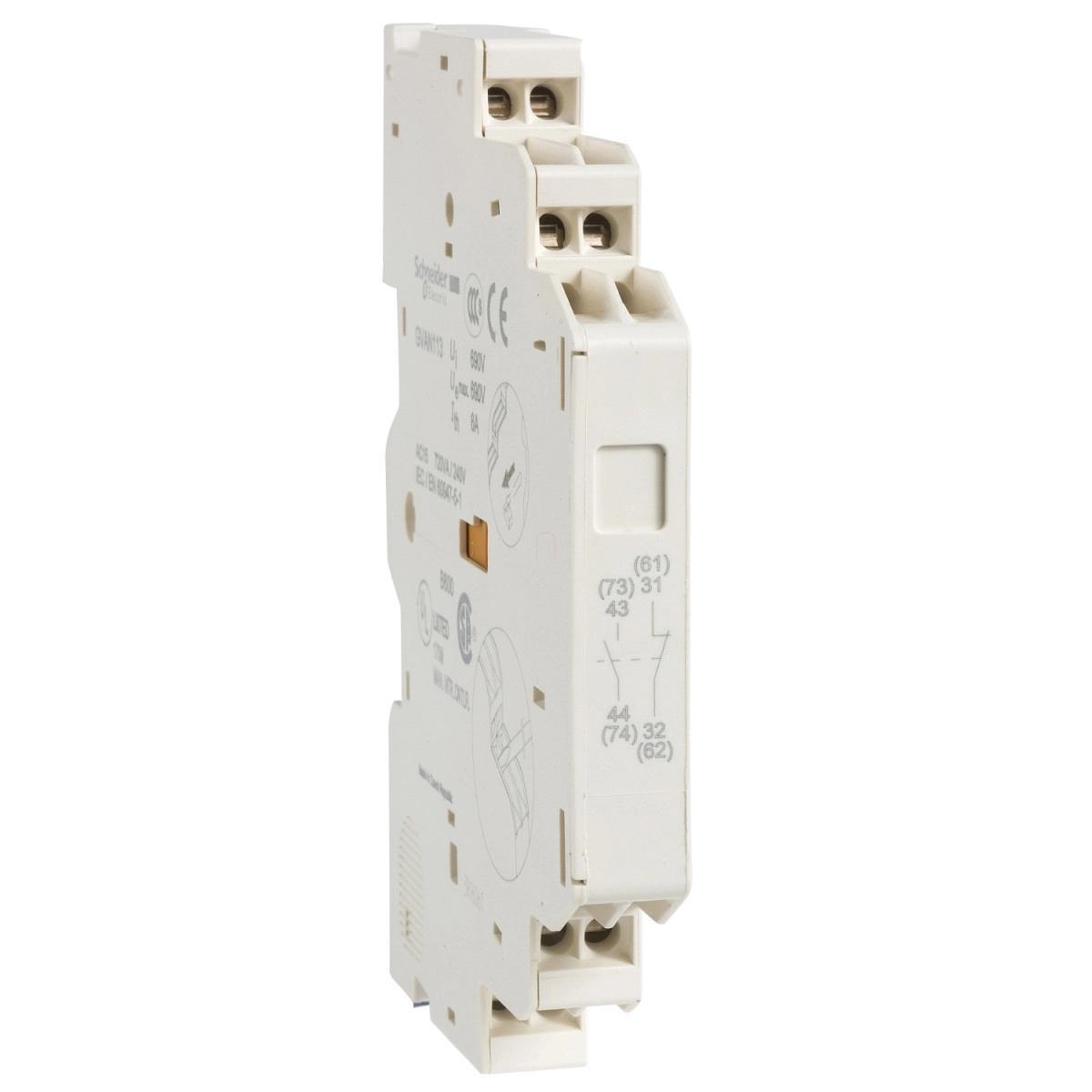

A Schneider Electric TeSys Deca termékcsaládba tartozó GVAN113 egy kiváló minőségű kiegészítő segédérintkező blokk, amely kifejezetten a GV2 és GV3 (kivéve GV3ME) sorozatú motorvédő kapcsolókhoz lett tervezve. Ez az oldalsó felszerelésű segédérintkező az ipari automatizálási és vezérlési rendszerek nélkülözhetetlen eleme, amely rugós csatlakozással rendelkezik a gyors és megbízható telepítés érdekében.

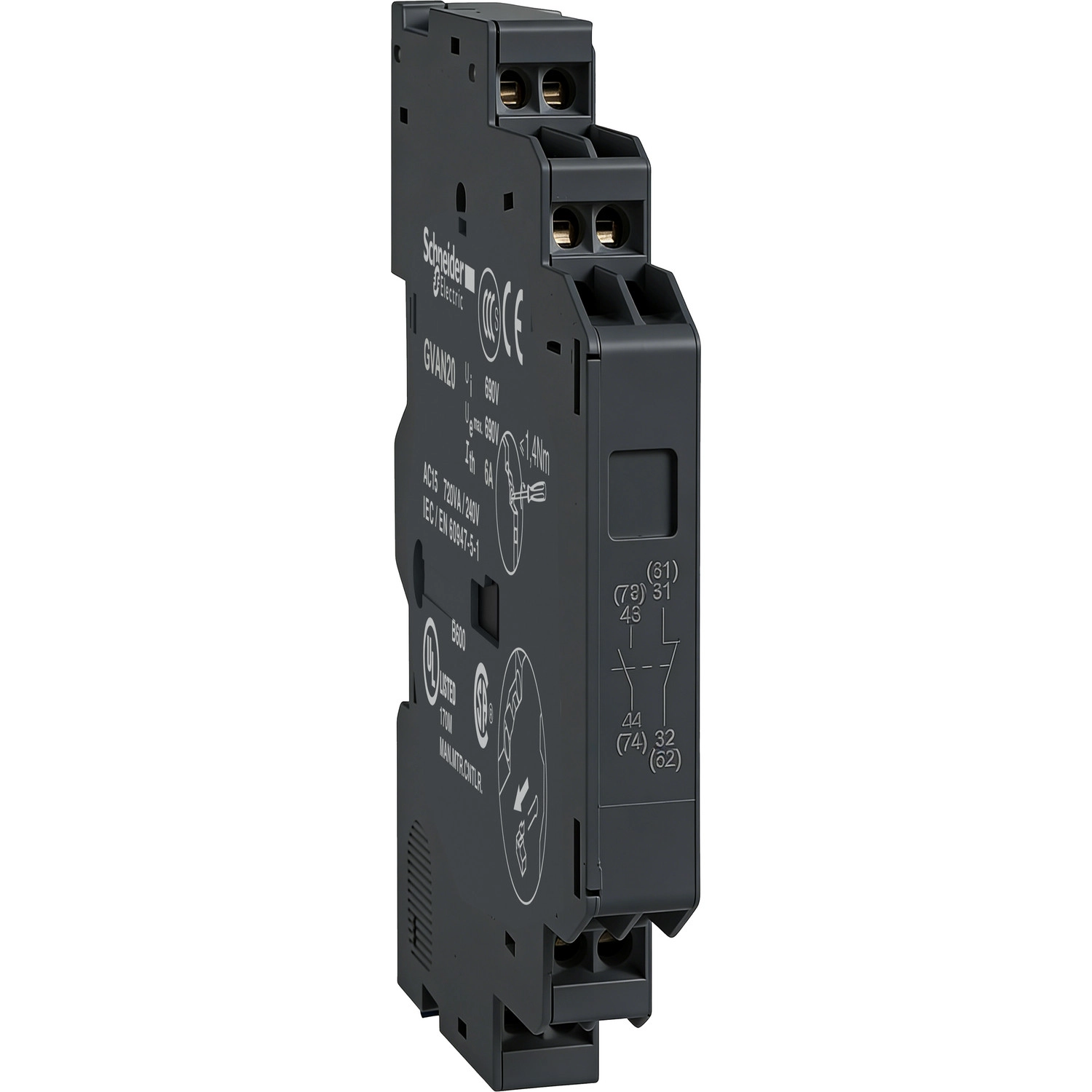

A GVAN113 egy darab záró (NO) és egy darab nyitó (NC) érintkezővel van felszerelve, és a motorvédő kapcsolók bal oldalára szerelhető fel. A termék sötétszürke színben kapható, ami jól illeszkedik az ipari környezetbe. Kompakt méretének köszönhetően - 89 mm magasság, 9,3 mm szélesség és 66 mm mélység - minimális helyet foglal el a kapcsolószekrényben, ugyanakkor maximális funkcionalitást biztosít.
A TeSys Deca GVAN113 segédérintkező blokk kiemelkedő elektromos tulajdonságokkal rendelkezik. A szigetelési feszültség (Ui) 690 V az IEC 60947-1 szerint, valamint 600 V az UL 508 és a CSA C22.2 No 14 szabványoknak megfelelően. Az üzemi feszültségtartomány (Ue) AC esetén 48-690 V, míg DC esetén 24-240 V. A hagyományos szabad levegőáramú termikus áramerősség (Ith) 6 A, ami kiváló teljesítményt biztosít különböző ipari alkalmazásokban. A minimális kapcsolási áram 5 mA, a minimális kapcsolási feszültség pedig 17 V, ami széles alkalmazási lehetőséget kínál az ipar különböző területein.
A GVAN113 segédérintkező rendkívüli mechanikai tartóssággal rendelkezik, akár 100 000 ciklust is kibír a megbízható működés érdekében. Az elektromos tartóssága is kiemelkedő, különböző üzemi teljesítmények mellett is 100 000 ciklusig terjed. A termék kiváló védelmi tulajdonságokkal is rendelkezik, GB2CB... áramköri megszakítók és 10 A-es GG biztosítékok alkalmazásával. A Schneider Electric GVAN113 segédérintkező kompatibilis a GV3P, GV2RT, GV2P, GV3L, GV2ME, GV2L és GV2LE sorozatú motorvédő kapcsolókkal, ami sokoldalú felhasználási lehetőséget biztosít. A termék UKCA tanúsítvánnyal rendelkezik, amely garantálja a megfelelőséget a brit szabályozásoknak és biztosítja a minőséget.
Schneider Electric TeSys - GVAN113 - Segédérintkező blokk, oldalsó, Z+NY műszaki adatok
Főbb jellemzők
Termékcsalád: TeSys Deca
Rövid terméknév: GVAN
Termék típusa: Segédérintkező blokk
Kompatibilitás: GV3P, GV2RT, GV2P, GV3L, GV2ME, GV2L, GV2LE (kivéve GV3ME)
Felszerelési hely: Bal oldal
Érintkezők összetétele: 1 NO + 1 NC
Szín: Sötétszürke
Elektromos jellemzők
Névleges szigetelési feszültség (Ui): 690 V az IEC 60947-1 szerint, 600 V az UL 508 szerint, 600 V a CSA C22.2 No 14 szerint
Névleges üzemi feszültség (Ue): 48...690 V AC, 24...240 V DC
Hagyományos szabad levegőáramú termikus áram (Ith): 6 A
Minimális kapcsolási áram: 5 mA
Minimális kapcsolási feszültség: 17 V
Védelmi típus: GB2CB... áramköri megszakító, GG biztosíték 10 A
Teljesítmény jellemzők
Mechanikai élettartam: 100000 ciklus
Névleges üzemi teljesítmény VA-ban:
300 VA 48 V AC-15 esetén - elektromos élettartam: 100000 ciklus
414 VA 690 V AC-15 esetén - elektromos élettartam: 100000 ciklus
500 VA 110...127 V AC-15 esetén - elektromos élettartam: 100000 ciklus
500 VA 500 V AC-15 esetén - elektromos élettartam: 100000 ciklus
650 VA 440 V AC-15 esetén - elektromos élettartam: 100000 ciklus
720 VA 230...240 V AC-15 esetén - elektromos élettartam: 100000 ciklus
850 VA 380...415 V AC-15 esetén - elektromos élettartam: 100000 ciklus
Névleges üzemi teljesítmény W-ban:
120 W 240 V DC-13 esetén - elektromos élettartam: 100000 ciklus
140 W 110 V DC-13 esetén - elektromos élettartam: 100000 ciklus
140 W 24 V DC-13 esetén - elektromos élettartam: 100000 ciklus
180 W 60 V DC-13 esetén - elektromos élettartam: 100000 ciklus
240 W 48 V DC-13 esetén - elektromos élettartam: 100000 ciklus
Mechanikai jellemzők
Magasság: 89 mm
Szélesség: 9,3 mm
Mélység: 66 mm
Környezeti jellemzők
Környezeti jellemző: Normál környezet
Termék tanúsítványok: UKCA
