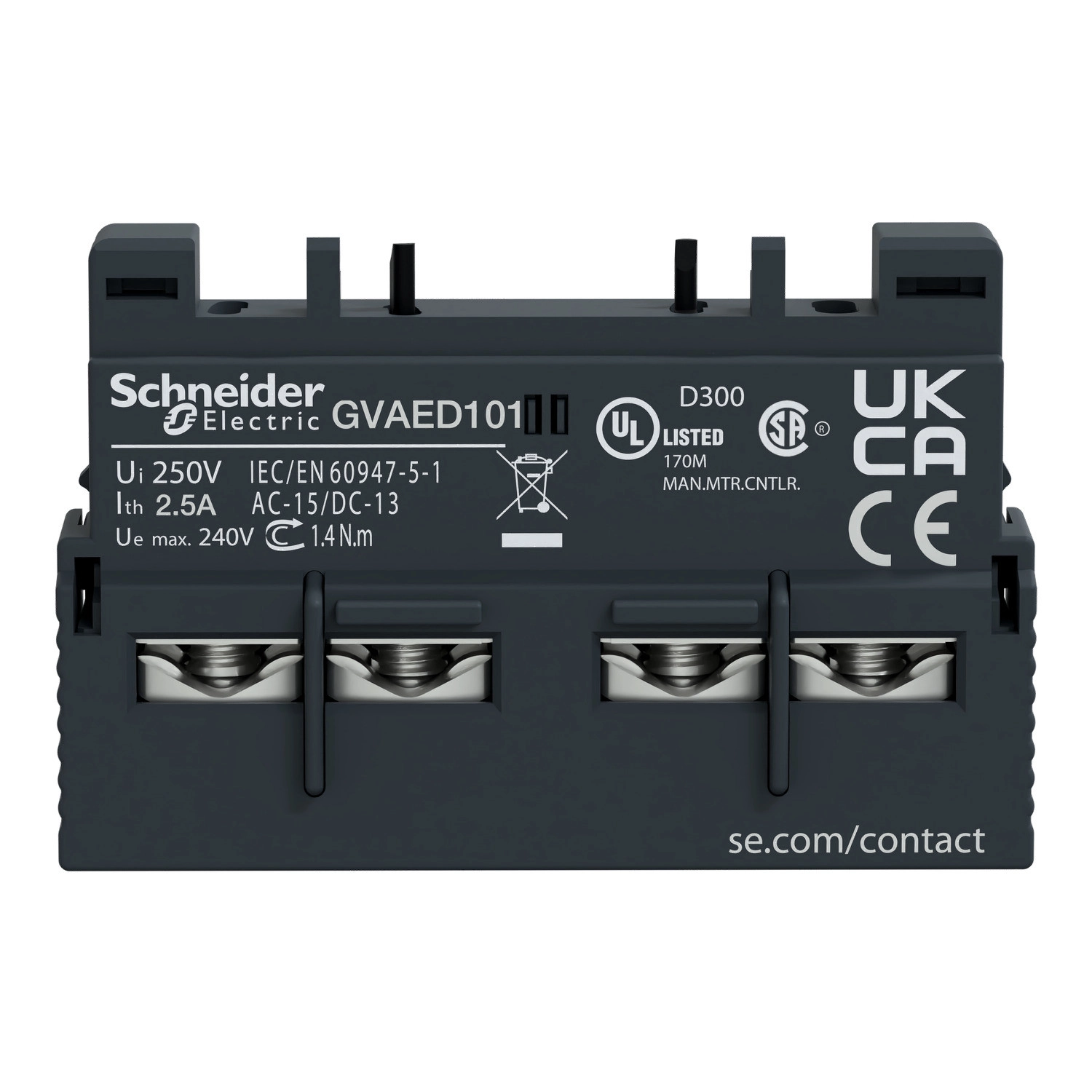

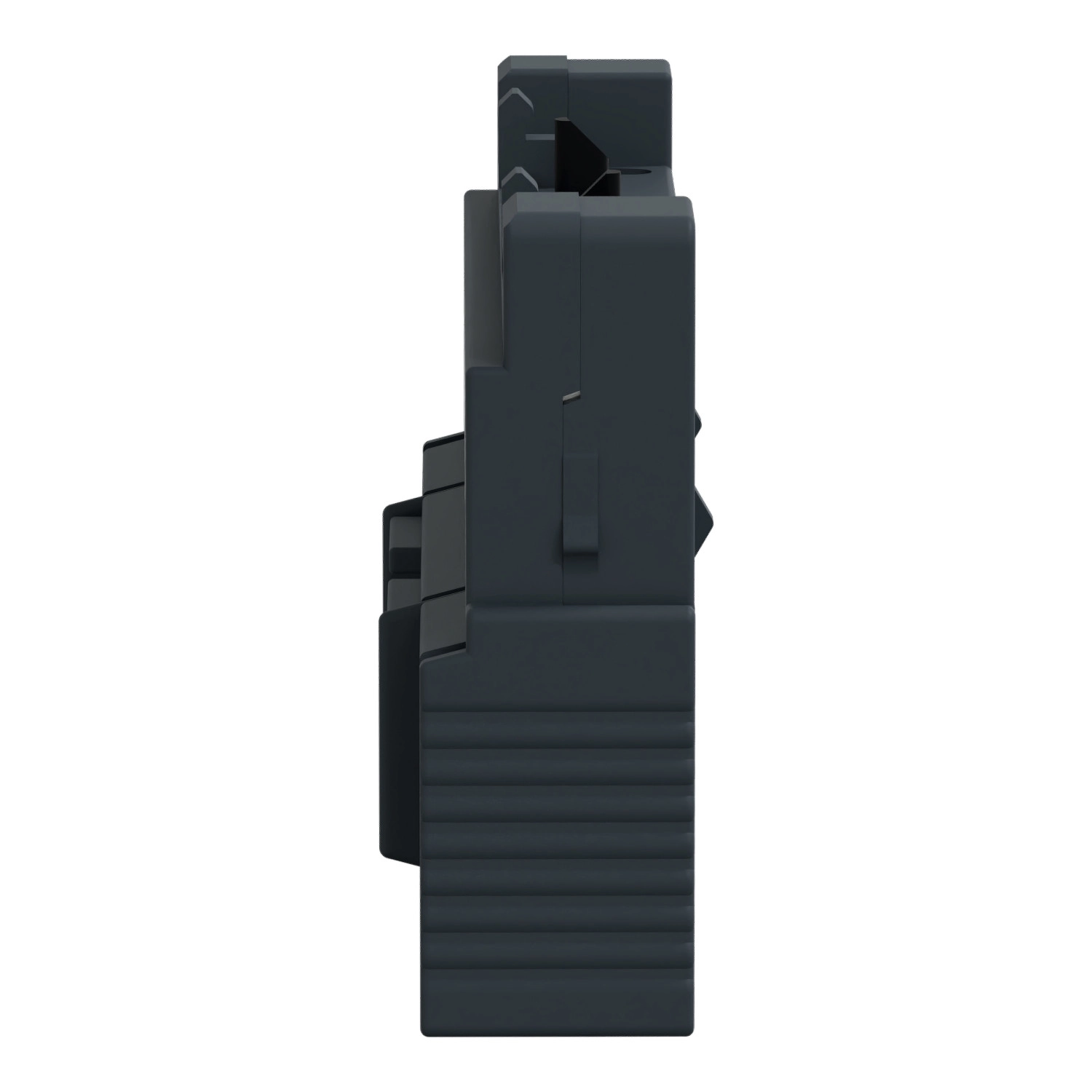

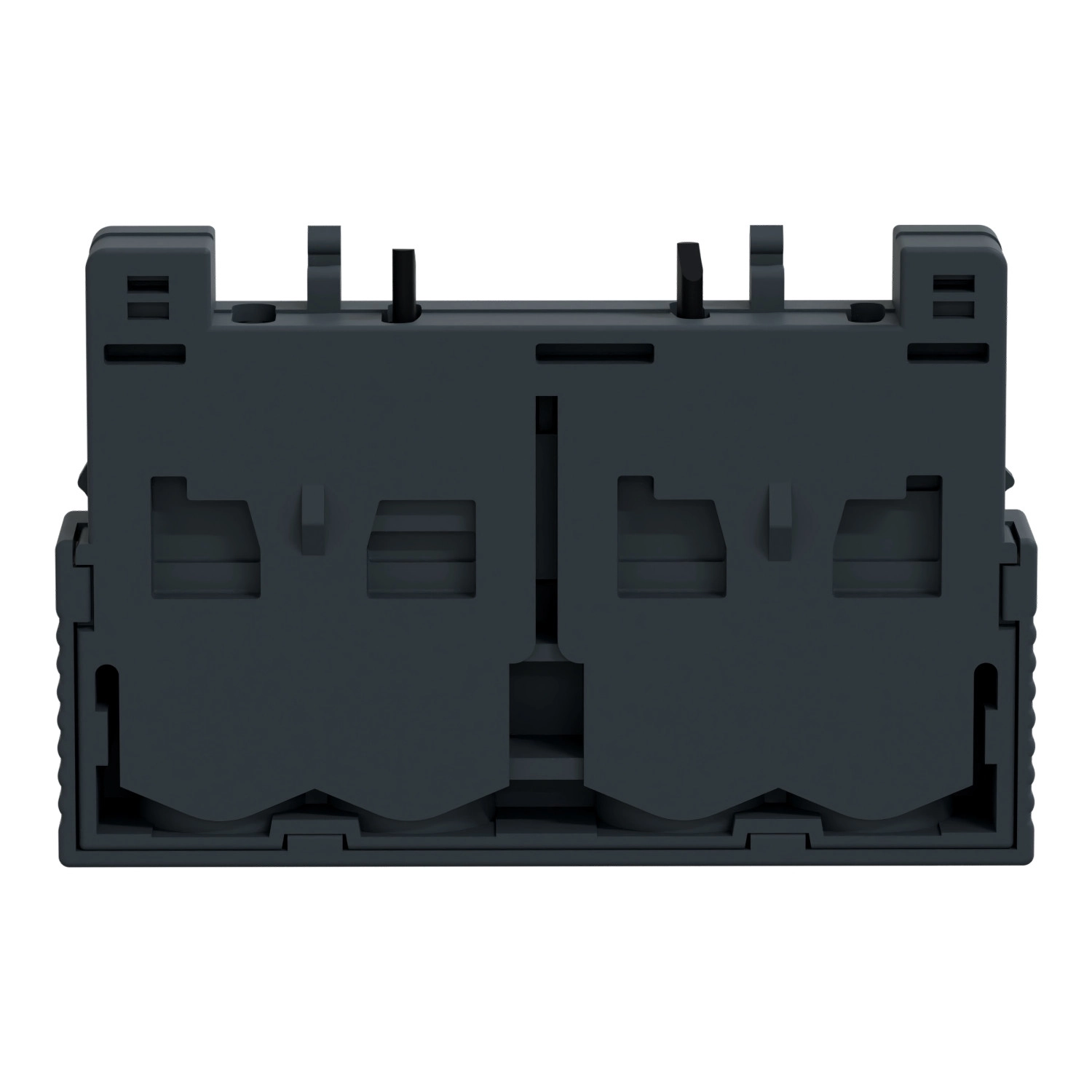

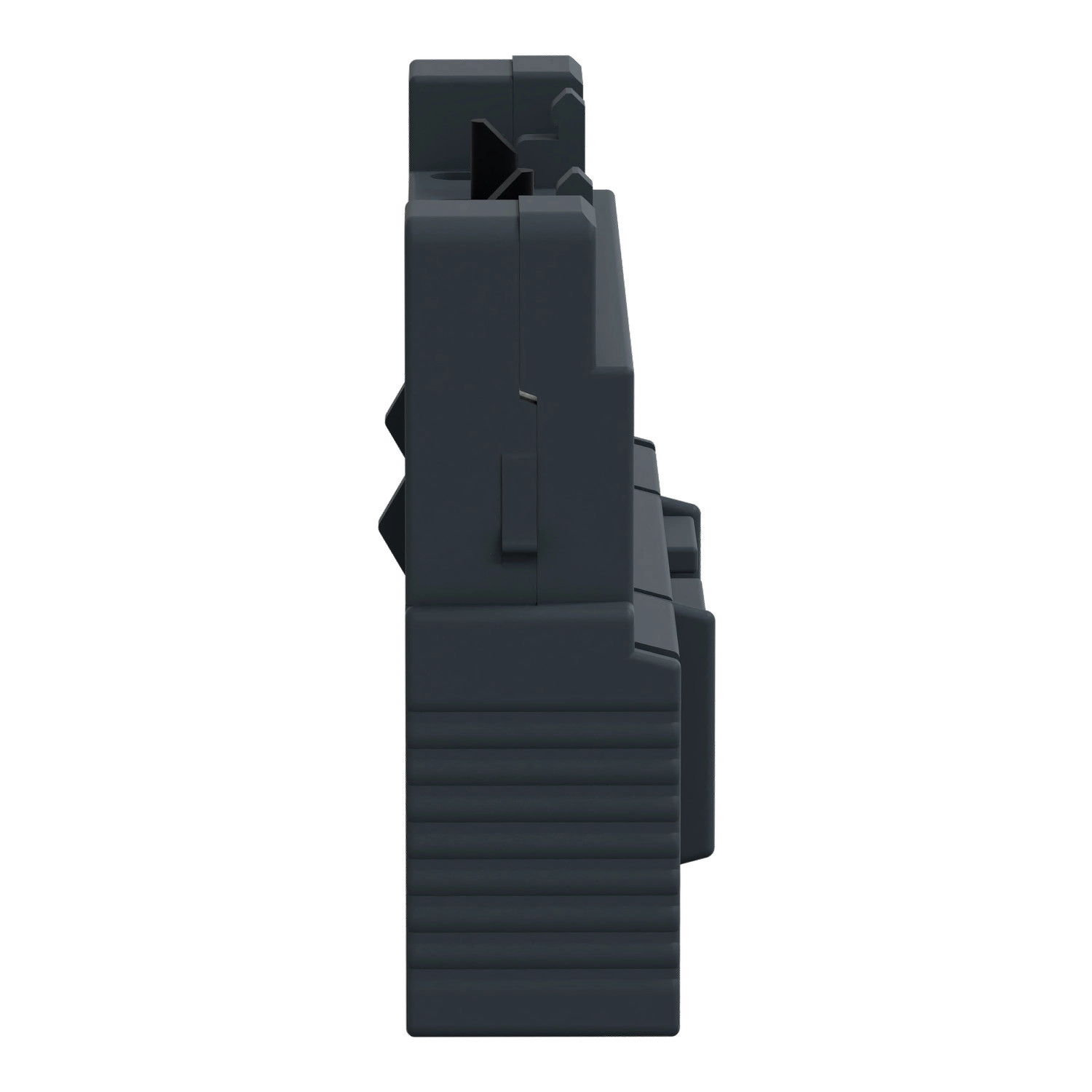

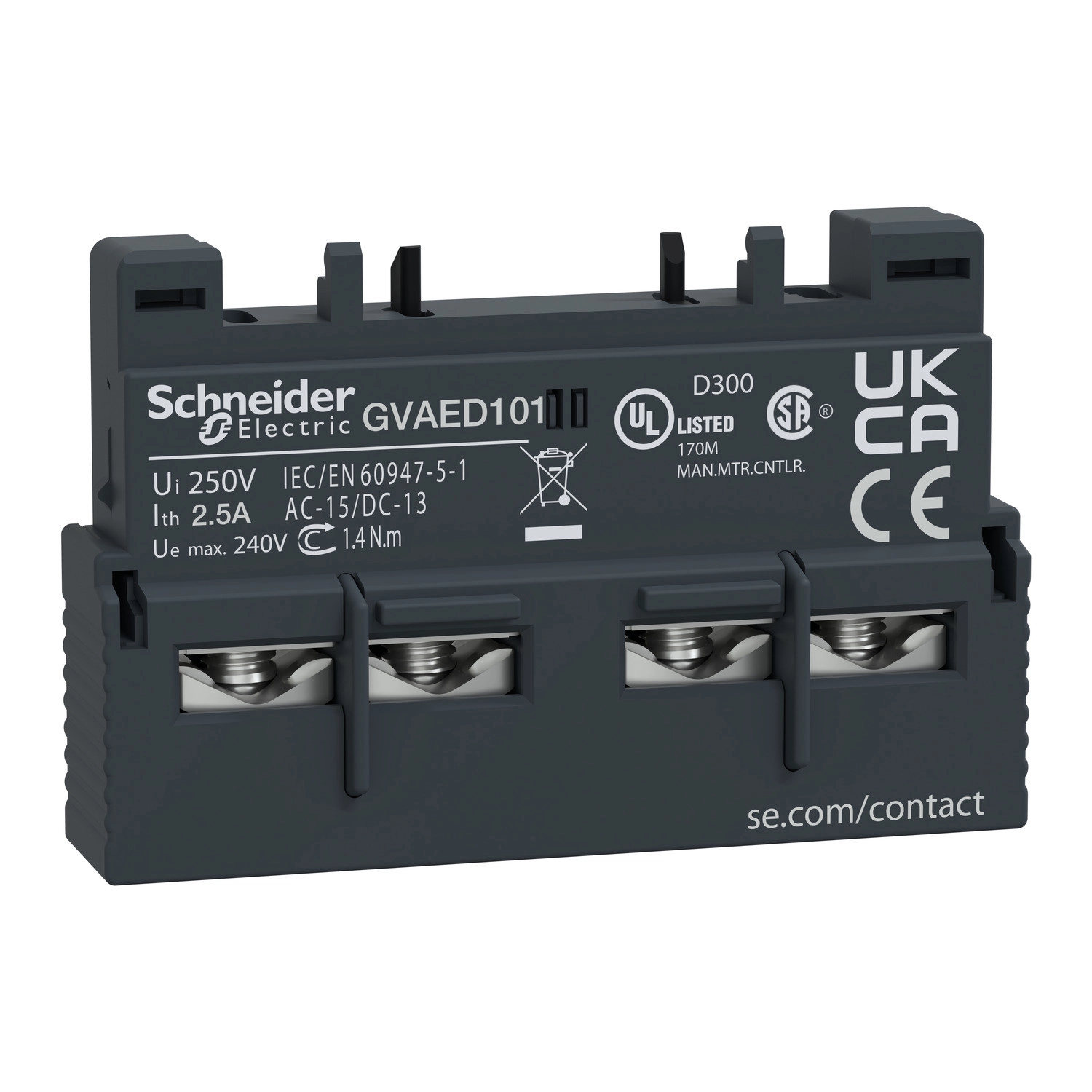

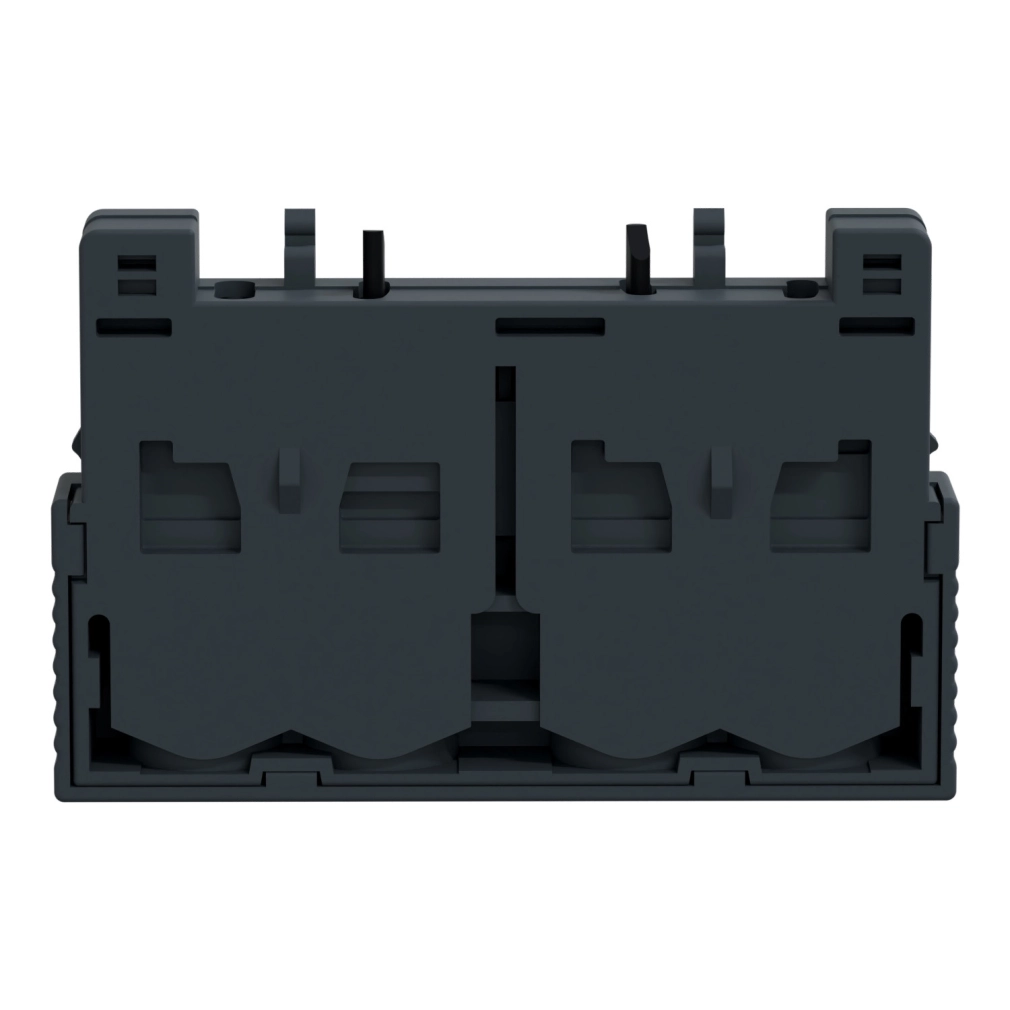

A Schneider Electric TeSys Deca GVAED101 egy professzionális minőségű segédérintkező blokk, amely kifejezetten a GV2, GV3P és GV3L típusú megszakítókkal való használatra készült. Ez a kompakt, megbízható és sokoldalú termék tökéletes választás ipari alkalmazásokhoz, ahol hibajel érzékelésére és továbbítására van szükség.
A GVAED101 segédérintkező blokk a megszakító homlokoldalára szerelhető, és két NO (záró) érintkezővel rendelkezik, amelyek közül az egyik hibajel továbbítására szolgál. Az eszköz kompakt méretekkel büszkélkedhet: 11 mm magasság, 45 mm szélesség és 29 mm mélység, így minimális helyet foglal el a kapcsolószekrényben. Sötétszürke színe jól illeszkedik a TeSys termékcsalád többi eleméhez, és nettó súlya mindössze 0,05 kg.
Műszaki szempontból a GVAED101 kiemelkedő paraméterekkel rendelkezik. A névleges szigetelési feszültség (Ui) 690 V az IEC 60947-1 szabvány szerint, illetve 600 V a UL 508 és a CSA C22.2 No 14 szabványok alapján. A névleges üzemi feszültség (Ue) váltakozó áram esetén 24-240 V, egyenáram esetén pedig 24-60 V. Az eszköz konvencionális, szabad levegőáramú termikus árama (Ith) 2,5 A. Az érintkezők minimális kapcsolási árama 5 mA, minimális kapcsolási feszültsége pedig 17 V. Védelemként GB2CB... kismegszakítók vagy 10 A GG biztosítók használhatók. Az érintkezők mechanikai élettartama 100 000 kapcsolási ciklus.
A névleges üzemi teljesítmény AC-15 kategóriában 300 VA (48 V-nál), 400 VA (690 V-nál), 500 VA (110...127 V-nál és 500 V-nál), 650 VA (440 V-nál), 720 VA (230...240 V-nál) és 850 VA (380...415 V-nál). DC-13 kategóriában pedig 120 W (240 V-nál), 140 W (110 V-nál és 24 V-nál), 180 W (60 V-nál) és 240 W (48 V-nál). Minden teljesítményszinten az elektromos élettartam 100 000 ciklus. A csavaros csatlakozókapcsok meghúzási nyomatéka 1,4 Nm.
A termék megfelel számos nemzetközi szabványnak, köztük az EN/IEC 60947-5-1, UL 60947-4-1, CSA C22.2 No 60947-4-1, IEC/EN 60335-1:30.2 pont és IEC/EN 60335-2-40:JJ melléklet előírásainak. Rendelkezik továbbá CB Scheme, CE, UKCA, CCC, cULus és EAC tanúsítványokkal, ami garantálja a világszerte való alkalmazhatóságát és biztonságos működését. A GVAED101 segédérintkező blokk normál környezeti feltételek mellett használható, így ideális választás különböző ipari környezetekben, ahol megbízható hibajel-továbbításra van szükség.
Schneider Electric TeSys - GVAED101 - Segédérintkező blokk, homloklapi, Z + Z hiba műszaki adatok
Fő jellemzők
Termékcsalád: TeSys
Sorozat: TeSys Deca
Eszköz rövid neve: GVAED
Termék vagy komponens típusa: Segédérintkező blokk
Termékkompatiblitás: GV3P, GV3L
Felszerelés helye: Homlokoldalon
Segédérintkezők működése: Hibajel 1 NO
Pólusok érintkező-összetétele: 2 NO
Mennyiség készletenként: 1 db
Kiegészítő jellemzők
Névleges szigetelési feszültség [Ui]: 600 V az UL 508 szerint, 690 V az IEC 60947-1 szerint, 600 V a CSA C22.2 No 14 szerint
Névleges üzemi feszültség [Ue]: 24...240 V AC, 24...60 V DC
Konvencionális szabad levegőáramú termikus áram [Ith]: 2,5 A
Mechanikai élettartam: 100000 ciklus
Minimális kapcsolási áram: 5 mA
Minimális kapcsolási feszültség: 17 V
Védelem típusa: GB2CB... megszakító, GG biztosíték 10 A
Teljesítmény jellemzők
Névleges üzemi teljesítmény VA-ban:
300 VA 48 V AC-15 esetén - elektromos élettartam: 100000 ciklus
400 VA 690 V AC-15 esetén - elektromos élettartam: 100000 ciklus
500 VA 110...127 V AC-15 esetén - elektromos élettartam: 100000 ciklus
500 VA 500 V AC-15 esetén - elektromos élettartam: 100000 ciklus
650 VA 440 V AC-15 esetén - elektromos élettartam: 100000 ciklus
720 VA 230...240 V AC-15 esetén - elektromos élettartam: 100000 ciklus
850 VA 380...415 V AC-15 esetén - elektromos élettartam: 100000 ciklus
Névleges üzemi teljesítmény W-ban:
120 W 240 V DC-13 esetén - elektromos élettartam: 100000 ciklus
140 W 110 V DC-13 esetén - elektromos élettartam: 100000 ciklus
140 W 24 V DC-13 esetén - elektromos élettartam: 100000 ciklus
180 W 60 V DC-13 esetén - elektromos élettartam: 100000 ciklus
240 W 48 V DC-13 esetén - elektromos élettartam: 100000 ciklus
Fizikai jellemzők
Meghúzási nyomaték: 1,4 Nm - csavaros kapocslécek esetén
Magasság: 11 mm
Szélesség: 45 mm
Mélység: 29 mm
Nettó tömeg: 0,05 kg
Szín: Sötétszürke
Környezeti jellemzők
Környezeti jellemző: Normál környezet
Szabványok és tanúsítványok
Szabványok: EN/IEC 60947-5-1, UL 60947-4-1, CSA C22.2 No 60947-4-1, IEC/EN 60335-1:30.2 pont, IEC/EN 60335-2-40:JJ melléklet
Termék tanúsítványok: CB Scheme, CE, UKCA, CCC, cULus, EAC
