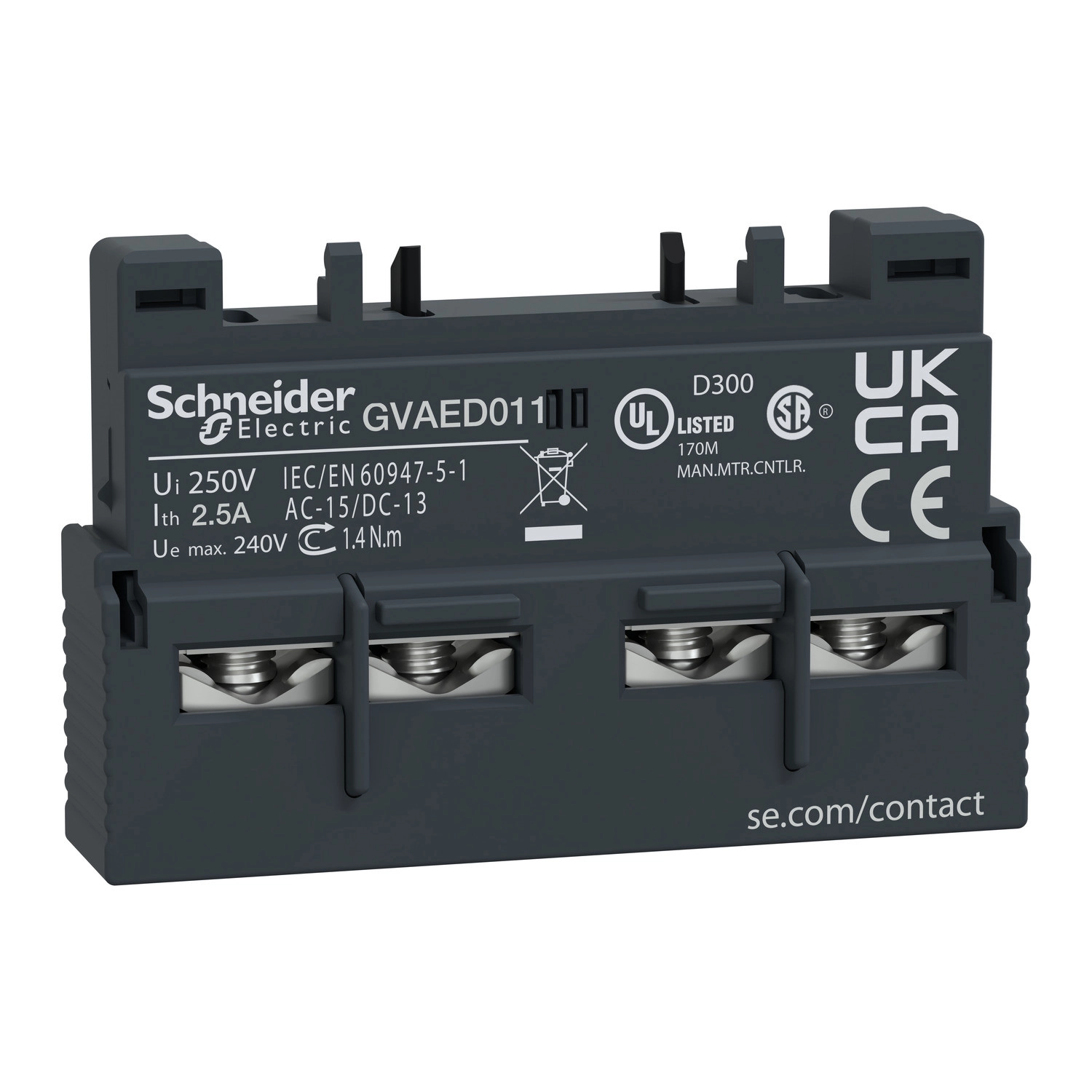

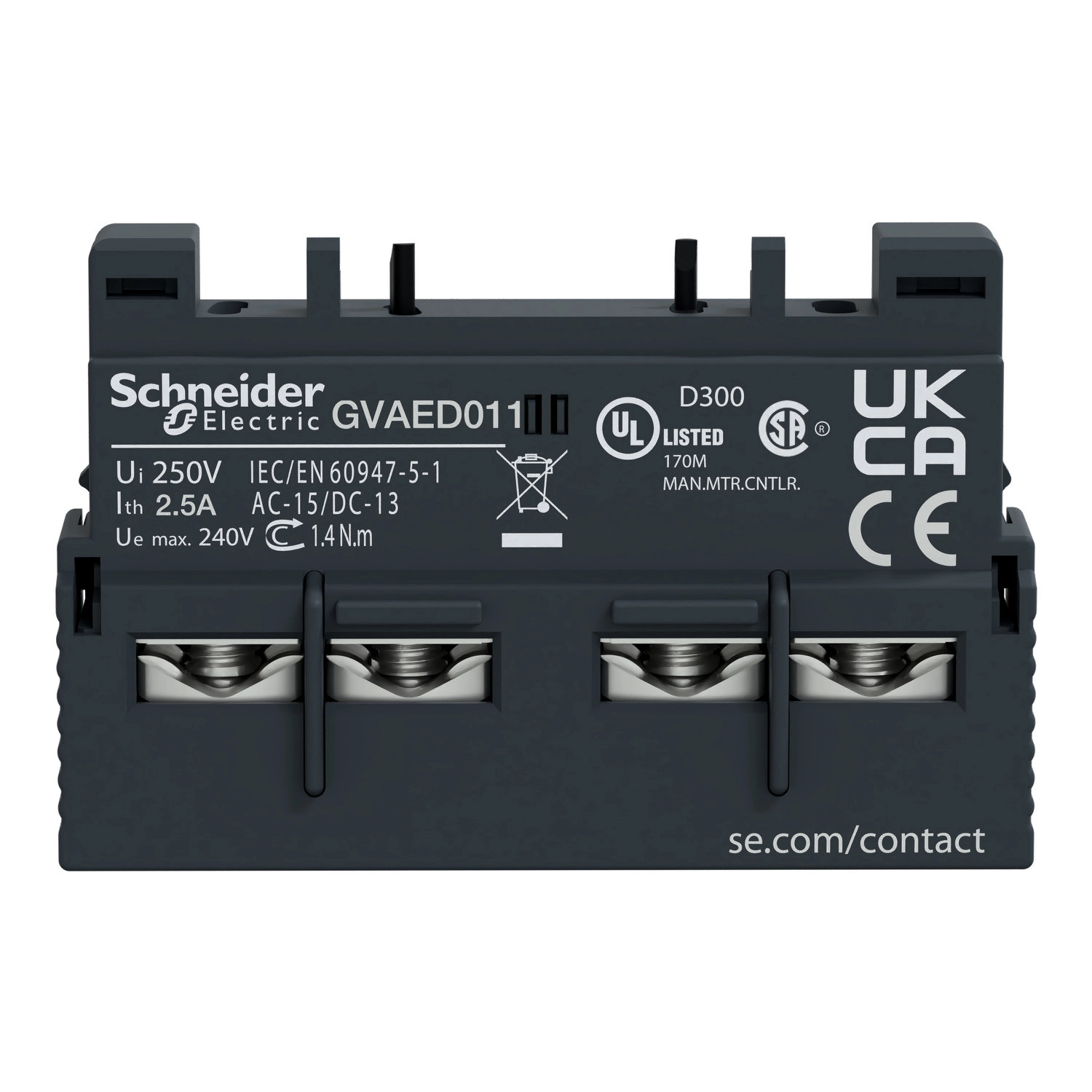

A Schneider Electric TeSys Deca GVAED011 egy innovatív kiegészítő segédérintkező blokk, amely kifejezetten a GV2/GV3 sorozatú megszakítókhoz lett tervezve (kivéve a GV3ME típusokat). Ez a homlokoldalra szerelhető kompakt modul 1NC+1NO (1 záró + 1 nyitó) érintkező-konfigurációval rendelkezik, amely kifejezetten hibajel továbbítására szolgál.
A TeSys Deca GVAED011 segédérintkező blokk kiváló minőségű műszaki paraméterekkel büszkélkedhet. A termék szigetelési feszültsége 600 V az UL 508 és CSA C22.2 No 14 szabványoknak megfelelően, illetve 690 V az IEC 60947-1 szerint. Üzemi feszültségtartománya rendkívül rugalmas: 24-240 V AC váltakozó áram esetén, valamint 24-60 V DC egyenáram esetén. A konvencionális szabad levegőáramlás melletti termikus áram értéke 2,5 A, ami biztosítja a stabil és megbízható működést.
A mechanikai élettartam tekintetében a GVAED011 kiemelkedő teljesítményt nyújt a maga 100 000 kapcsolási ciklusával. A minimális kapcsolási áram 5 mA, míg a minimális kapcsolási feszültség 17 V. Védelmi típusa GB2CB... megszakító vagy GG 10 A-es biztosíték. A névleges üzemi teljesítmény különböző feszültségszinteken impresszív értékeket mutat: például 300 VA 48 V AC-15 esetén, 720 VA 230-240 V AC-15 esetén, vagy 850 VA 380-415 V AC-15 esetén, valamennyi 100 000 ciklusos elektromos élettartammal. Az egyenáramú terheléseknél is kiváló értékeket találunk: 120 W 240 V DC-13 esetén, vagy 240 W 48 V DC-13 esetén, szintén 100 000 ciklusos élettartammal.
A termék fizikai jellemzői is figyelemre méltóak: magassága 11 mm, szélessége 45 mm, mélysége pedig 29 mm. Csavaros kapcsokra vonatkozó meghúzási nyomatéka 1,4 N.m. Sötétszürke színével jól illeszkedik az ipari környezetbe. A GVAED011 számos nemzetközi szabványnak megfelel, többek között az EN/IEC 60947-5-1, UL 60947-4-1, CSA C22.2 No 60947-4-1, IEC/EN 60335-1:Clause 30.2 és IEC/EN 60335-2-40:Annex JJ előírásoknak. A termék rendelkezik CB Scheme, CE, UKCA, CCC, cULus és EAC tanúsítványokkal, ami garantálja a nemzetközi piacokon való alkalmazhatóságát és a magas minőségi követelményeknek való megfelelést.
Schneider Electric TeSys - GVAED011 - Segédérintkező blokk, homloklapi, NY + Z hiba műszaki adatok
Általános jellemzők
Sorozat: TeSys, TeSys Deca
Eszköz rövid neve: GVAED
Termék vagy komponens típusa: Segédérintkező blokk
Termék kompatibilitás: GV3P, GV3L
Szerelési hely: Homlokoldalon
Segédérintkezők működése: Hibajel 1 NO
Pólusösszetétel: 1 NO + 1 NC
Mennyiség készletenként: 1 db
Elektromos jellemzők
Szigetelési feszültség [Ui]: 600 V az UL 508 szerint, 690 V az IEC 60947-1 szerint, 600 V a CSA C22.2 No 14 szerint
Üzemi feszültség [Ue]: 24...240 V AC, 24...60 V DC
Konvencionális szabad levegőáramlás melletti termikus áram [Ith]: 2,5 A
Minimális kapcsolási áram: 5 mA
Minimális kapcsolási feszültség: 17 V
Védelem típusa: GB2CB... megszakító, GG biztosíték 10 A
Névleges üzemi teljesítmény VA-ban:
300 VA 48 V AC-15 esetén - elektromos élettartam: 100000 ciklus
400 VA 690 V AC-15 esetén - elektromos élettartam: 100000 ciklus
500 VA 110…127 V AC-15 esetén - elektromos élettartam: 100000 ciklus
500 VA 500 V AC-15 esetén - elektromos élettartam: 100000 ciklus
650 VA 440 V AC-15 esetén - elektromos élettartam: 100000 ciklus
720 VA 230…240 V AC-15 esetén - elektromos élettartam: 100000 ciklus
850 VA 380…415 V AC-15 esetén - elektromos élettartam: 100000 ciklus
Névleges üzemi teljesítmény W-ban:
120 W 240 V DC-13 esetén - elektromos élettartam: 100000 ciklus
140 W 110 V DC-13 esetén - elektromos élettartam: 100000 ciklus
140 W 24 V DC-13 esetén - elektromos élettartam: 100000 ciklus
180 W 60 V DC-13 esetén - elektromos élettartam: 100000 ciklus
240 W 48 V DC-13 esetén - elektromos élettartam: 100000 ciklus
Mechanikai jellemzők
Meghúzási nyomaték: 1,4 N.m - csavaros kapocsterminálokra
Magasság: 11 mm
Szélesség: 45 mm
Mélység: 29 mm
Nettó súly: 0,05 kg
Szín: Sötétszürke
Mechanikai élettartam: 100000 ciklus
Környezeti jellemzők
Környezeti jellemző: Normál környezet
Szabványok: EN/IEC 60947-5-1, UL 60947-4-1, CSA C22.2 No 60947-4-1, IEC/EN 60335-1:Clause 30.2, IEC/EN 60335-2-40:Annex JJ
Terméktanúsítványok: CB Scheme, CE, UKCA, CCC, cULus, EAC
